ACO XtraDrain

ACO XtraDrain

ACO Civicline – це система водовідведення, що застосовується в зонах «легкого» та середнього трафіку та розрахована на клас навантаження до C 250 згідно EN 1433.

Канали системи ACO Civicline виготовлені з високоякісного полімербетону та представлені двома типами: шириною – 100 мм та 150 мм, а також каналами стандартної та малої висоти.

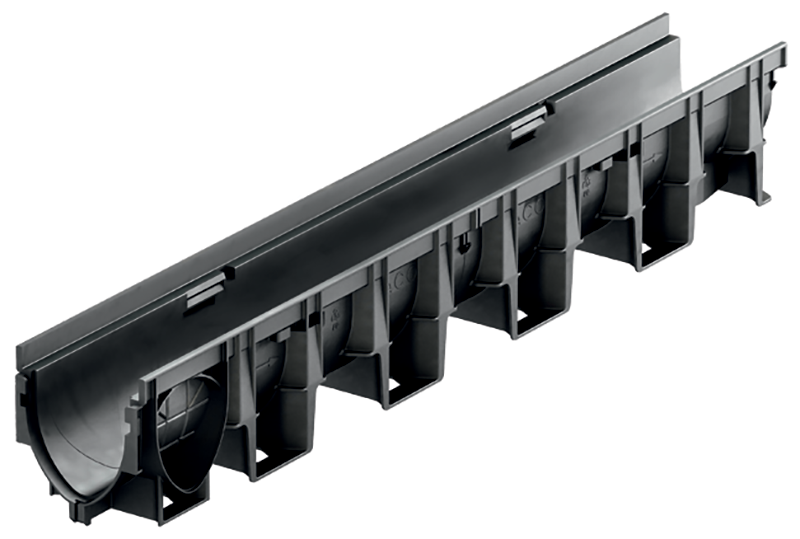

ACO XtraDrain – це професійна система лінійного водовідведення з поліпропілену, яка витримує високі навантаження.

Спеціально розроблені монтажні вузли системи ACO XtraDrain дозволяють при мінімальних затратах отримати надійну, функціональну та довговічну систему водовідведення.

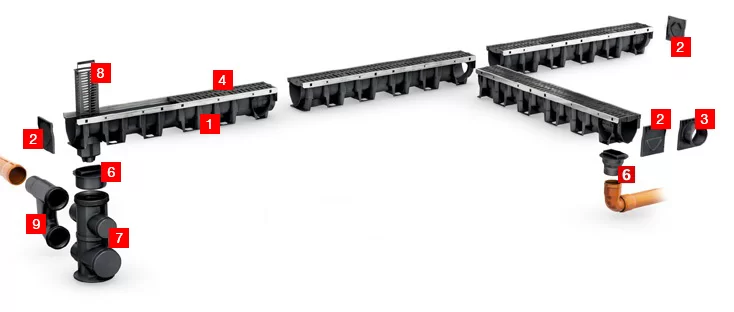

Елементи системи:
1 – канал 1000 мм
2 – торцева стінка
3 – торцева стінка з відводом

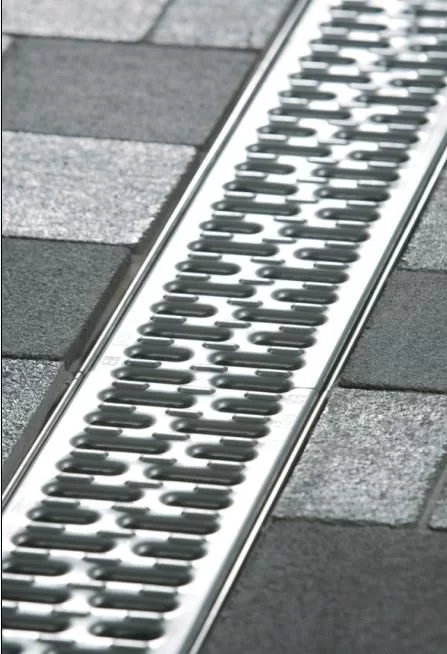

4 – решітка з поліпропілену, чавуну, оцинкованої або нержавіючої сталі (500 мм або 1000 мм) з кріпленням Drainlock®
5 – адаптер для прямого підключення випуску до каналізації

6 – адаптер для підключення канала до піскоуловлювача

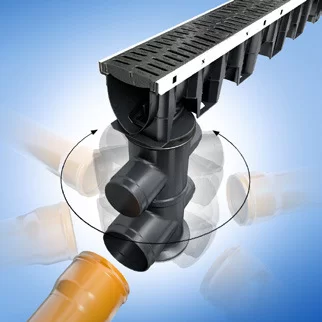

7 – піскоуловлювач для випуску дощової води до каналізації (в комплекті є корзина для сміття)
8 – корзина для сміття
9 – подвійний з’єднувач. Підключається до 2-х випусків піскоуловлювача та виконує функцію байпаса у випадку переповнення корзини сміттям

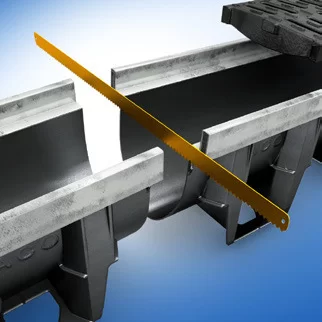

Відмітка для розрізу канала навпіл та додаткові фіксатори

Монтажні «кишені», що дозволяють бетону заповнити увесь простір навколо канала. Надають йому міцність та попереджають зміщенню чи спливанню під час монтажу.

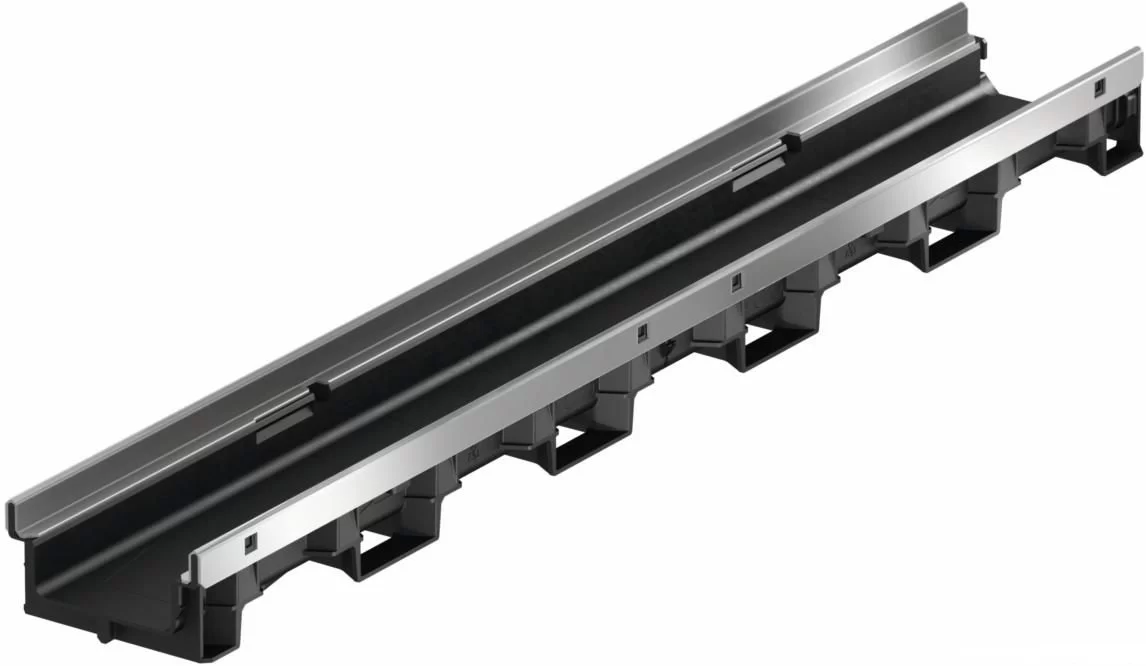

  • Канал U-подібної форми з низькою монтажною висотою (75 або 100 мм)
  • 3-точкові фіксатори дозволяють виконати надійне з’єднання каналів між собою
  • Можливість встановлення решітки з підсвіткою
  • Надійне та довготривале безболтове з’єднання Drainlock решіток із каналом
  • Відформований отвір для підключення

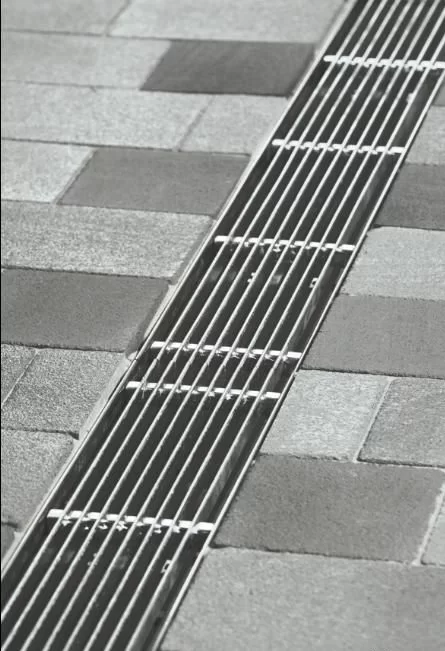

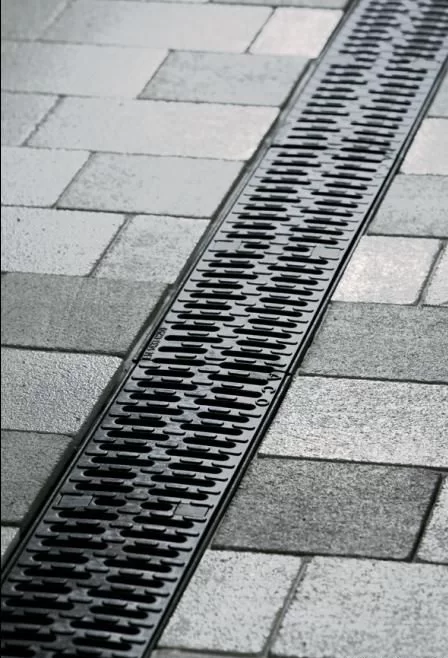

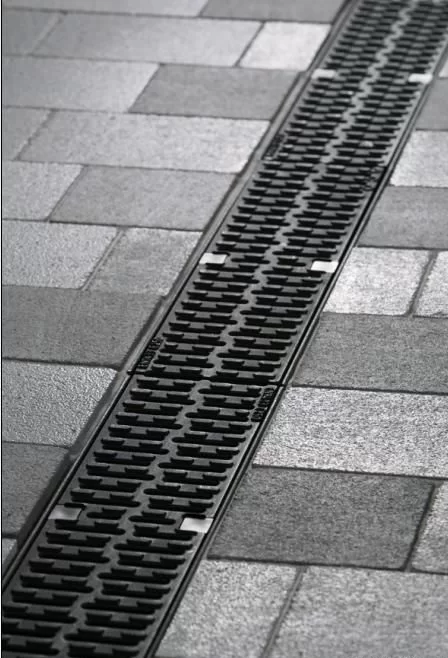

Широкий вибір решіток під різні класи навантаження (до D400) із композитного матеріалу. чавуну, оцинкованої чи нержавіючої сталі. Типи решіток аналогічні тим, що представлені в системі Multiline.

Канали ACO XtraDrain Х100С/S

Клас навантаження С250-D400
Висота канала: 150 мм
Ширина канала: 18-142 мм.

Канали ACO XtraDrain Х150С/S

Клас навантаження С250-D400
Висота канала: 210 мм
Ширина канала: 188 мм.

Канали ACO XtraDrain Х200С/S

Клас навантаження С250-D400
Висота канала: 210 мм
Ширина канала: 188 мм.

Переваги решіток ACO Freestyle:

  • виготовляються за індивідуальними кресленнями із ковкого чавуну GGG
  • в залежності від дизайну клас навантаження- від А15 до D400 (згідно EN1433)
  • застосовуються з системами – Multiline, Civicline, XtraDrain, Deckline
  • мають запатентовану систему безболтового кріплення Drainlock

Варіанти типорозмірів від V100 до V500

Чавунні решітки ACO Freestyle – розробка концерну АСО, що надає широкі можливості для створення індивідуального ландшафтного дизайну. Вони надають неповторну естетику, підкреслюють архітектурні особливості та дизайн відкритих просторів. Це вдале поєднання оригінального дизайну з ефективністю відведення поверхневих вод.

Решітки зі світловими елементами

АСО Eyeleds – це композитна решітка з вбудованими світловими LED елементами (білий або синій колір). Дана технологія створює потужній світловий ефект, хоча діаметр одного елементу 2 см. Решітка застосовуєтьс з каналами АСО Multiline V100 та XtraDrain 100. На 1 м канала може бути встановлено 1 або 2 світлових елемента.

ASO Eyeleds

АСО Lightpoint – це чавунна решітка з великим яскравим світловим LED елементом (діаметр 7,5 см, білого чи синього кольору).

Решітка застосовується з каналами Multiline V 100.

ASO Lightpoint

ACO Sideline – це комплект із щілинної рами (оцинкованої або нержавіючої сталі) та світлового LED елементу. Даний елемент має строк експлуатації 100 000 годин (близько 11,5 років). Ширина элементу – 3 см. Кольоровий діапазон – 7 кольорів, що переливаються немов веселка. Решітка застосовується з каналами Multiline або XtraDrain.

ACO Sideline
