ACO Stormbrixx
- вага найважчого елемента 10 кг
- 3D доступ для обслуговування
- 2-є робітників за зміну монтують до 20 м³
- витримує вертикальне навантаження 420 kN
- ємність 1-го блока ACO Stormbrixx 417 л
- витримує бокове навантаження 90 kN
- 95% корисного об’єму
Полімерні геосотові системи стали звичним способом організації дренажу по всій Європі. У різній конфігурації вони встановлюються і експлуатуються вже багато років. Слабким місцем таких систем завжди була складність доступу для обслуговування. З одного боку, система повинна мати більше сполучень для міцності, з іншого – більше порожнин для простоти очищення. ACO Stormbrixx розроблявся, щоб задовольнити обидві ці потреби.

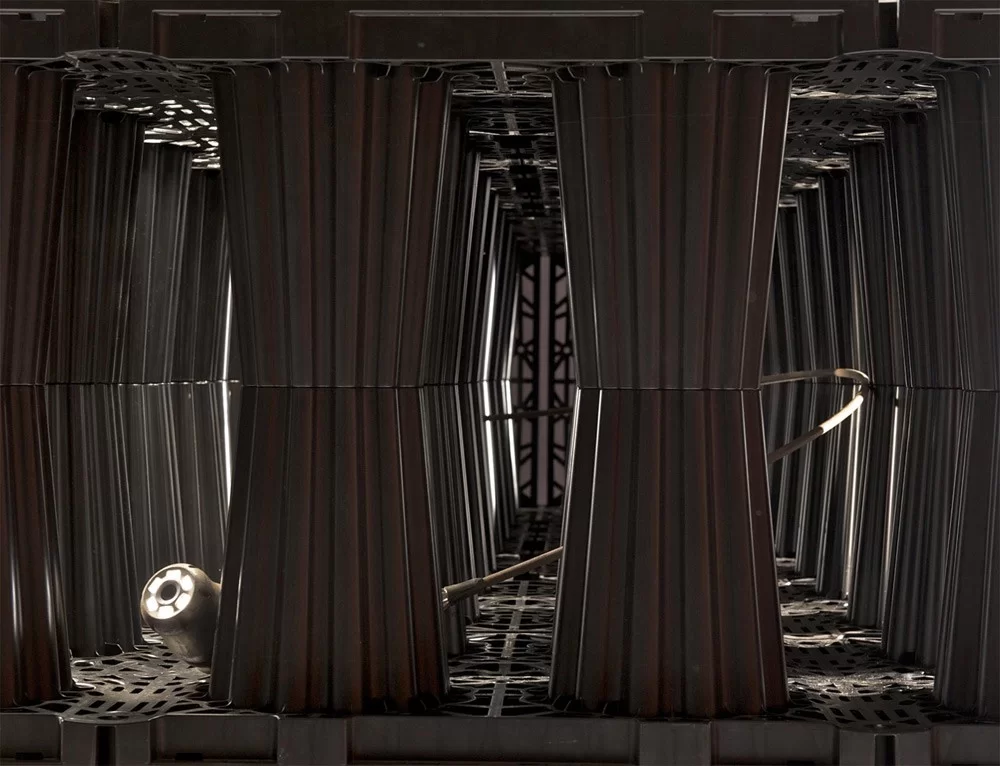

Особлива форма конструкції забезпечує 3D доступ для обслуговування і очищення, і в той же час зберігає високу міцність і стабільну геометрію системи.
Стовпчаста конструкція ACO Stormbrixx надає 95% корисного об’єму: кожен блок має обсяг 0,439 м³ і при цьому здатний вмістити 0,417 м³ води. Це прискорює перетік води всередині блоків, сприяє їх самоочистці, зменшує обсяг земляних робіт при монтажі і система в цілому виходить більш компактною.
Конфігурація системи ACO Stormbrixx може бути виконана таким чином, щоб мінімізувати накопичення мулу всередині, а також заздалегідь визначити (призначити) такі місця скупчення і забезпечити доступ до цих ділянок.
Весь асортимент продукції АСО проводиться відповідно до основних принципів екологічності – максимально довгий термін експлуатації систем і можливість 100% переробки матеріалів по закінченню цього терміну.
Сфера застосування ACO Stormbrixx дуже широка. Він вирішує проблему дренажу за відсутності централізованої каналізації і дає можливість не перевантажувати каналізаційну систему під час зливи, накопичуючи великі об’єми води. Таким чином, ACO Stormbrixx може встановлюватися на всіх типах об’єктів. Можливість монтажу системи під паркуванням і проїзною частиною полегшує проектування і підвищує ефективність використання земельної ділянки.
Також ACO Stormbrixx надає великі можливості у використанні зібраної води для поливу міських насаджень. Дощова вода – найкраща для поливу, а крім того зменшується обсяг використання і транспортування водопровідної води, знижується завантаження каналізаційних мереж.
Завдяки особливій конструкції ребристих стовпів змінного перерізу і нового підходу до технології
монтажу, яка пов’язує всі елементи конструкції між собою, ACO Stormbrixx має неперевершену структурну цілісність і гарантує міцність системи при високих навантаженнях.
ACO Stormbrixx складається з невеликого числа універсальних елементів. Це надає наступні переваги:
- спрощує проектування і складання специфікації замовлення;
- виключається можливість неправильного монтажу елементів;
- не потрібна спеціальна кваліфікація робітника;
- процес складання системи інтуїтивно зрозумілий, швидкий і не залежить від погоди;
- легкі і компактні елементи можна транспортувати будь-яким способом у важкодоступні ділянки будівельного майданчика

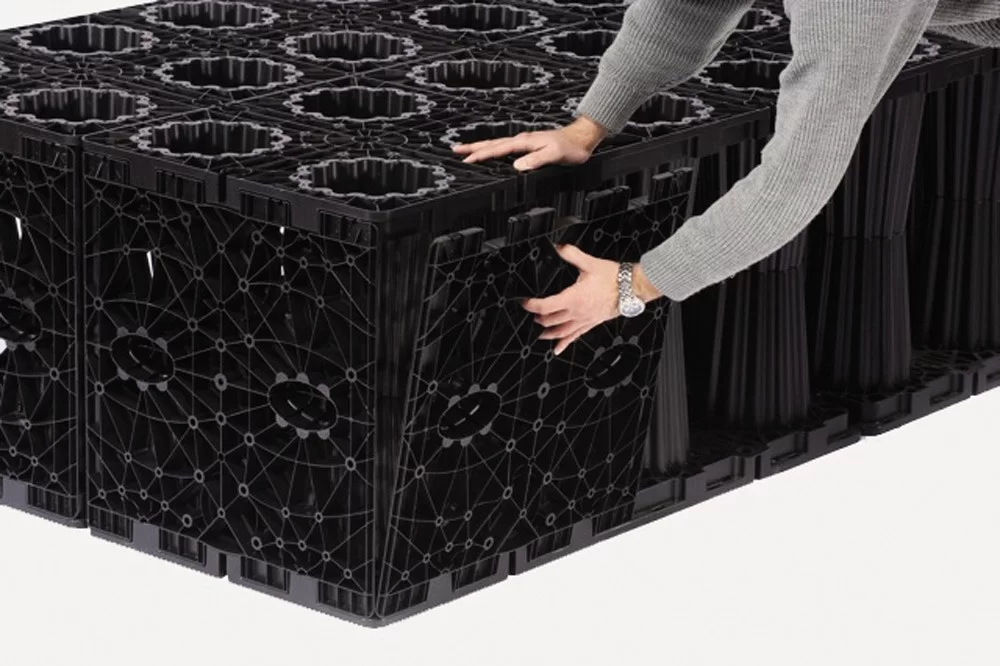

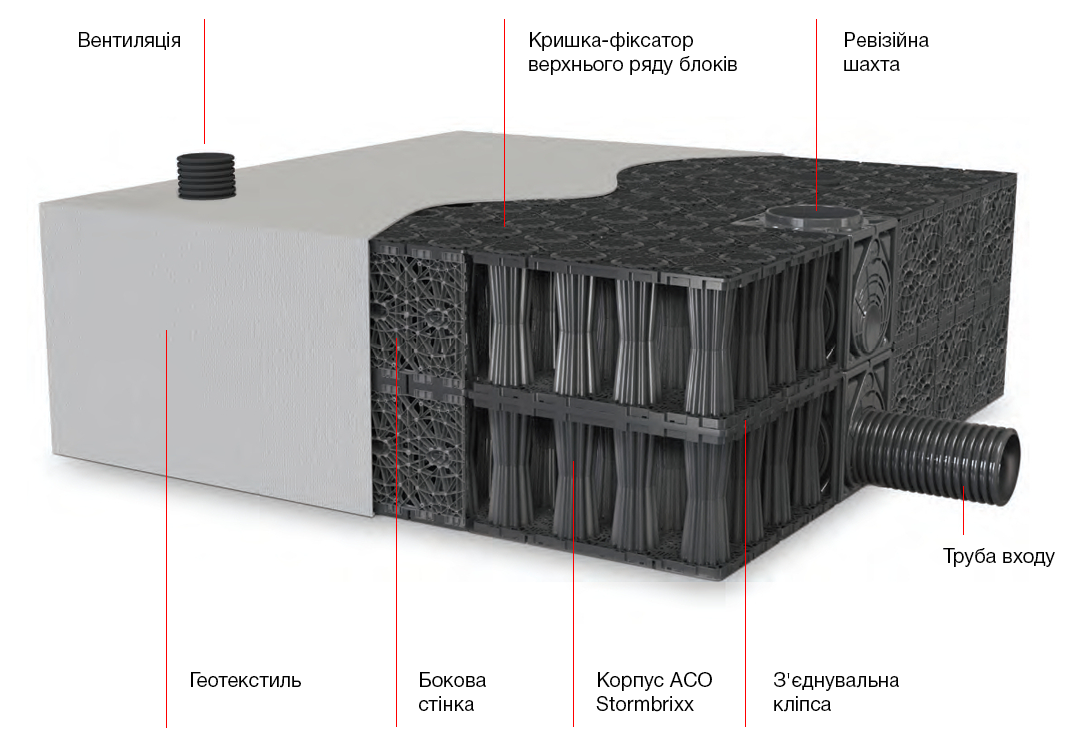

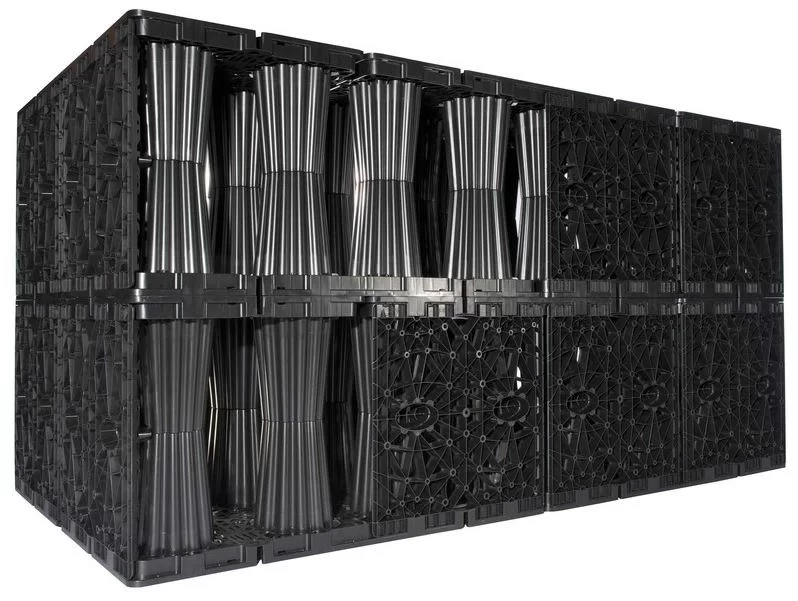

Універсальна бокова стінка ACO Stormbrixx кріпиться на засувки по зовнішньому контуру системи і забезпечує бічну підтримку.

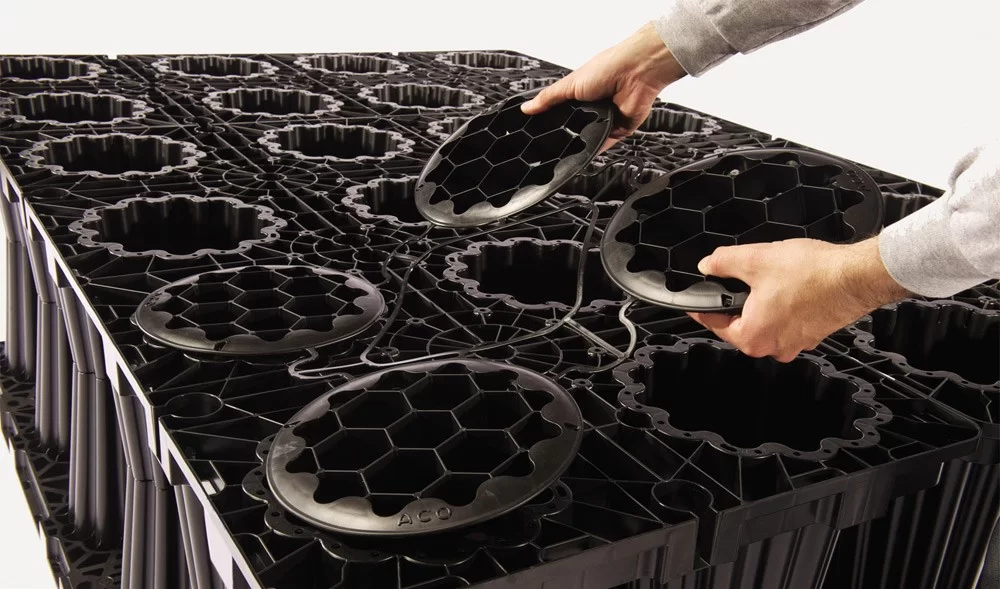

Верхні заглушки забезпечують додаткову міцність системи і формують рівну поверхню для укладання оболонки (плівки або текстилю), щоб в майбутньому під вагою грунту не було просідання і розриву полотна на увігнутих ділянках.

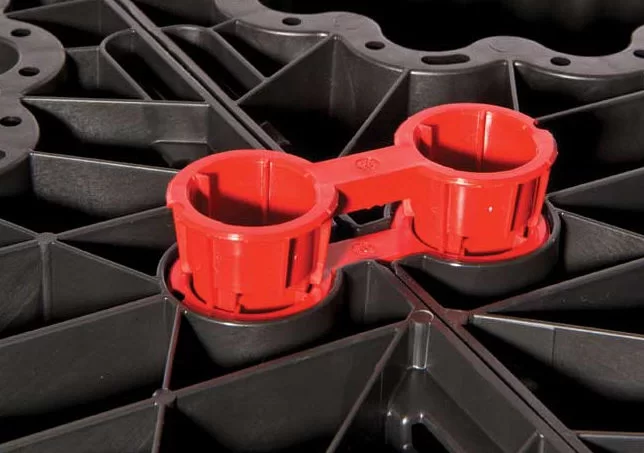

Кліпси служать для з’єднання вертикальних і горизонтальних рядів блоків.

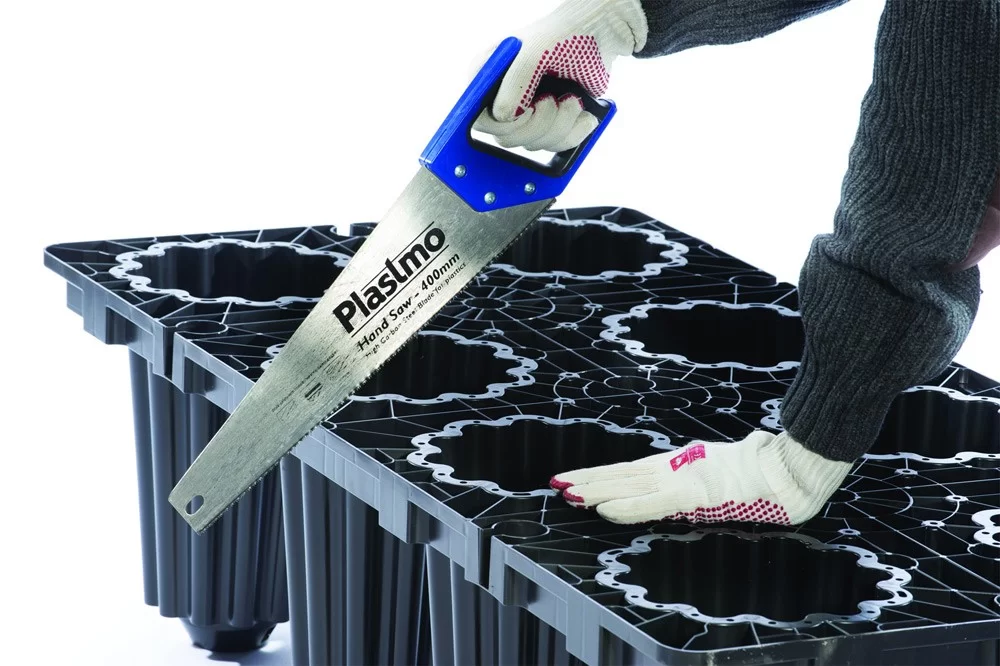

Елемент, розпиляний навпіл, монтується аналогічно цілому.
Відформовані отвори дозволяють виконати надійне підключення до труби в потрібному місці.

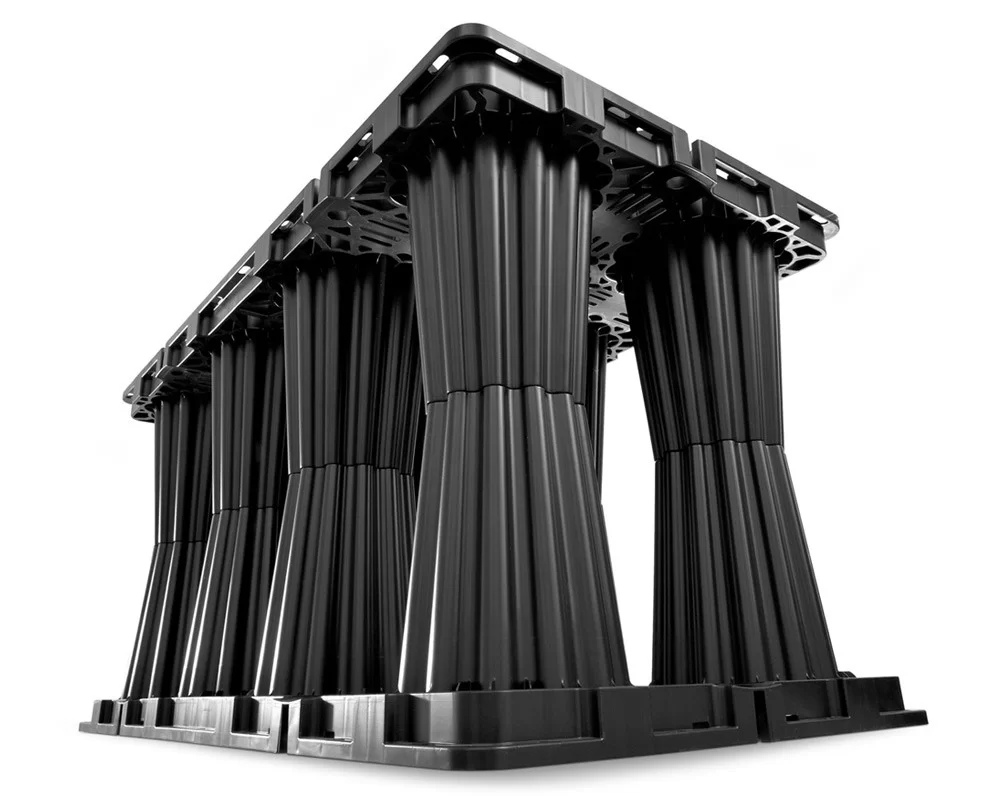

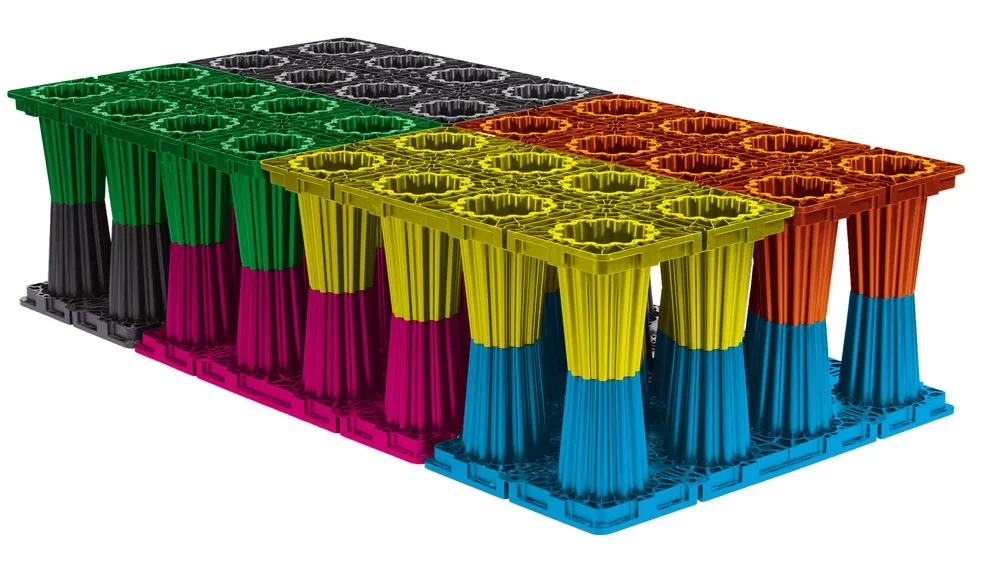

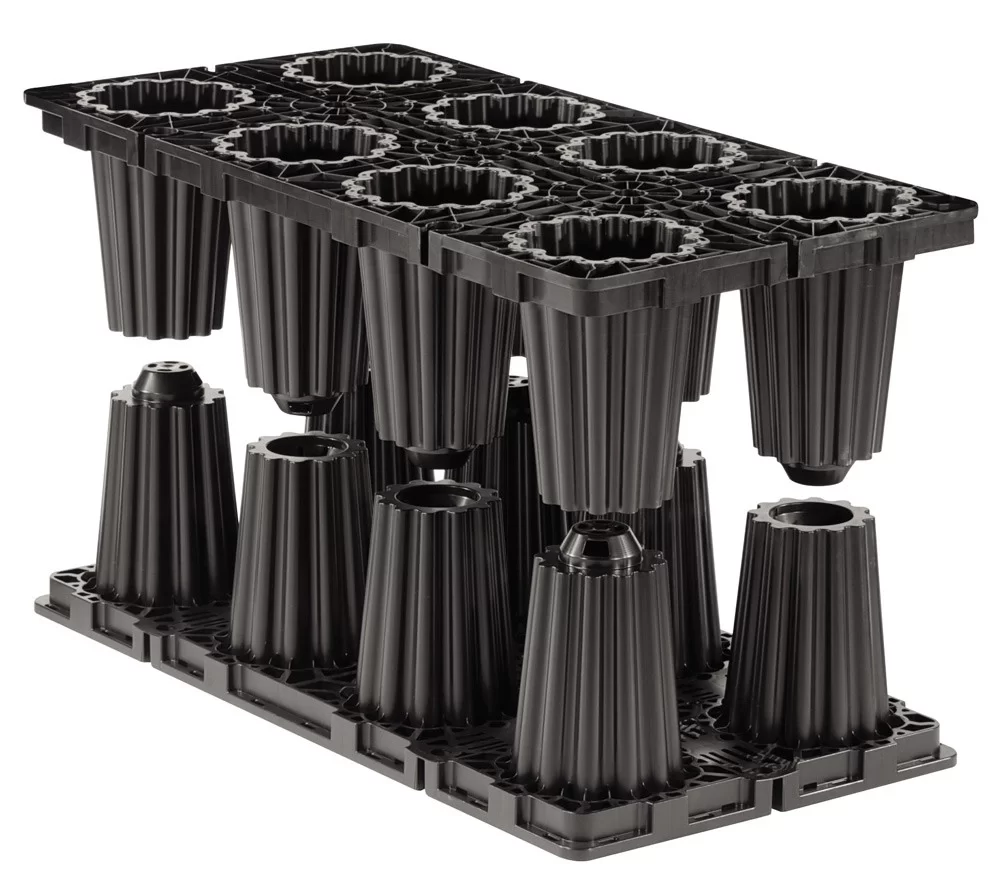

Стовпчасті елементи блоків ACO Stormbrixx універсальні і кріпляться один до одного за принципом шип-паз. При цьому є можливість зміщувати елементи вздовж і поперек для виконання перев’язки в ряду. Кожен блок ACO Stormbrixx складається з 2-х стовпчастих елементів.
Висока міцність у поєднанні з високим коефіцієнтом корисного об’єму роблять систему ефективною і простою в обслуговуванні.
ACO Stormbrixx – універсальна система з широкими можливостями для застосування. 2 основних
способи використання ACO Stormbrixx:
- дренажна система;
- накопичувальна система.
В обох випадках використовуються одні й ті ж елементи, відмінність полягає лише у зовнішній оболонці системи. Незалежно від способу застосування ACO Stormbrixx має однакові властивості:
- конфігурація системи виконується відповідно до вимог проекту і особливостями місця установки;
- запатентована система сполучень забезпечує структурну міцність конструкції;
- система надає можливість керування осадом і організацією спеціального місця скупчення мулу;
- відкрита внутрішня структура забезпечує повний доступ для ревізійного і миючого обладнання;
- завдяки великим діаметрами ревізійної шахти система забезпечує доступ для повного очищення від мулу;
- доставка, розвантаження і переміщення елементів ACO Stormbrixx здійснюється максимально просто;
- коннектори для горизонтального і вертикального з’єднання гарантують структурну цілісність багатошарової системи.
Дренажна система ACO Stormbrixx – це простий спосіб створення ефективної дренажної системи великого об’єму в місцях відсутності каналізаційних мереж. У створенні ACO Stormbrixx був зроблений акцент на простоту сервісу і мінімальне замулювання внутрішніх поверхонь, щоб збільшити період ревізій і підвищити надійність системи.
ACO Stormbrixx дозволить локально вирішити глобальну проблему. Просте проектування і монтаж, можливість застосування в зоні проїзду і паркування, висока швидкість збірки, дозволяє в короткі терміни повсюдно реорганізувати спосіб передачі води в міські колектори і позбавити вулиці міст від затоплення під час рясних злив.

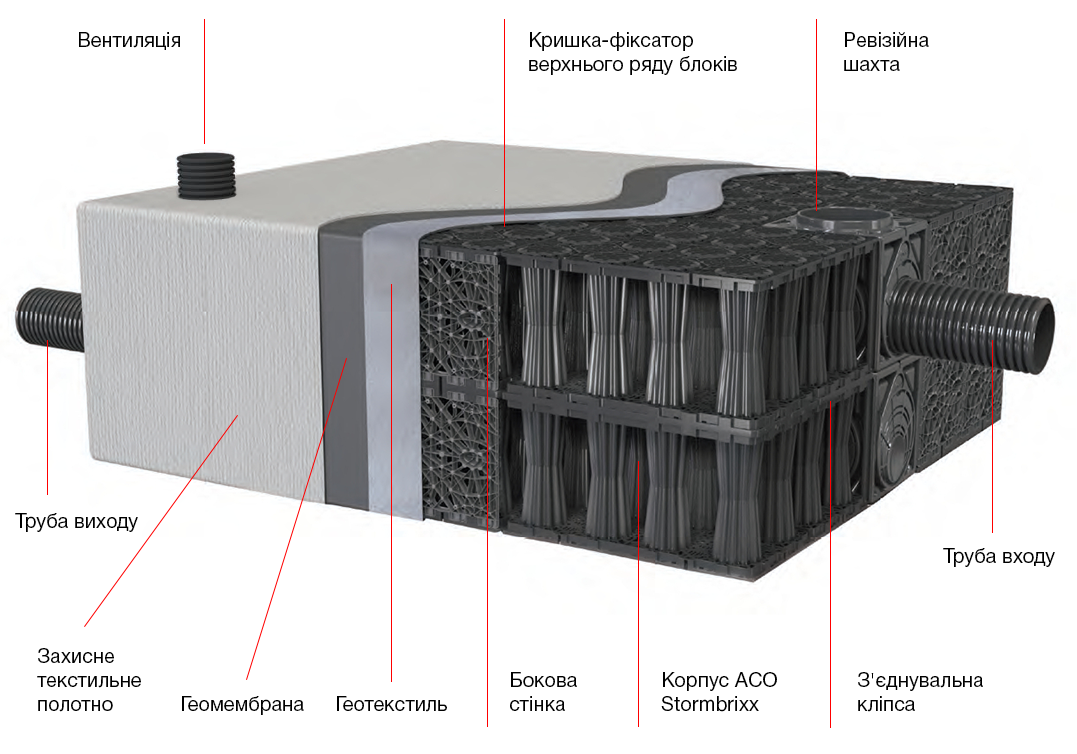

Накопичувальна система ACO Stormbrixx – це готове рішення для головної інженерної проблеми сучасних міст. Пропускна здатність старих каналізаційних мереж не розрахована ні на поточний рівень урбанізації, ні на сьогоднішній обсяг дощової води. Накопичувальна система ACO Stormbrixx є елементом міської каналізації нового покоління і дозволяє не просто збирати, а й управляти великими потоками води.
ACO Stormbrixx дозволить локально вирішити глобальну проблему. Просте проектування і монтаж, можливість застосування в зоні проїзду і паркування, висока швидкість збірки, дозволяє в короткі терміни повсюдно реорганізувати спосіб передачі води в міські колектори і позбавити вулиці міст від затоплення під час рясних злив.

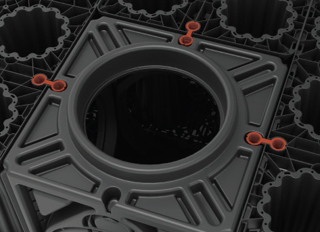

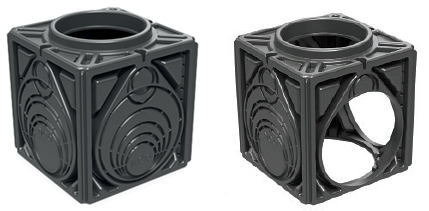

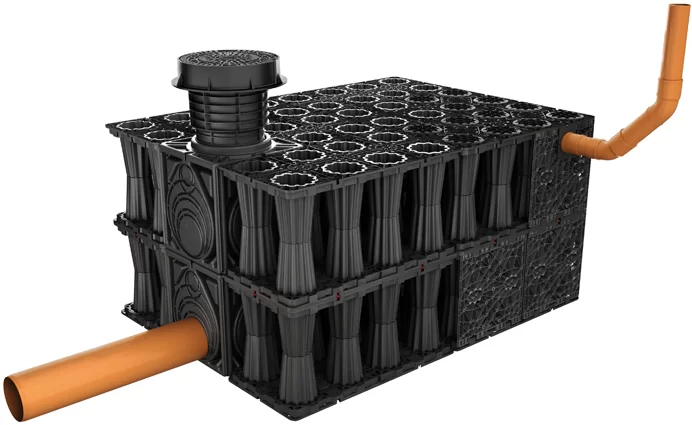

Система ACO Stormbrixx спроектована для максимально простого обслуговування, тому в ній передбачені елементи, що дозволяють створити повноцінну ревізійну шахту. Основним елементом такої шахти служить універсальний модуль. Він може служити точкою підключення – для цього вирізається один з отворів, відформованих під різні діаметри труб.
Далі в кожному шарі блоків ACO Stormbrixx встановлюється такий же універсальний модуль для виведення вгору або для інших підключень. Всі модулі кріпляться між собою власними замками, а також з’єднуються горизонтально з прилеглими блоками ACO Stormbrixx за допомогою кліпс.
Після остаточного складання системи і укладання мембран, в верхньому ревізійному модулі прорізається отвір і встановлюється зовнішня частина шахти, яка також може нарощуватися до необхідної висоти.
Корпус ACO StormBrixx
| Довжина, мм | Ширина, мм | Глибина, мм | Вага, кг | Вертикальне навантаження на стиснення, kN/м² | Бокове навантаження на стиснення, kN/м² | Артикул |
|---|---|---|---|---|---|---|
| 1200 | 600 | 305 | 10 | 420 | 90 | 314020 |
Бокова панель ACO StormBrixx
| Довжина, мм | Ширина, мм | Глибина, мм | Вага, кг | Артикул |
|---|---|---|---|---|
| 582 | 587 | 35 | 1,6 | 314021 |
Набір кришок ACO StormBrixx (4 шт.)
| Довжина, мм | Ширина, мм | Глибина, мм | Вага, кг | Артикул |
|---|---|---|---|---|
| 548 | 548 | 43 | 0,8 (4 шт) | 314022 |

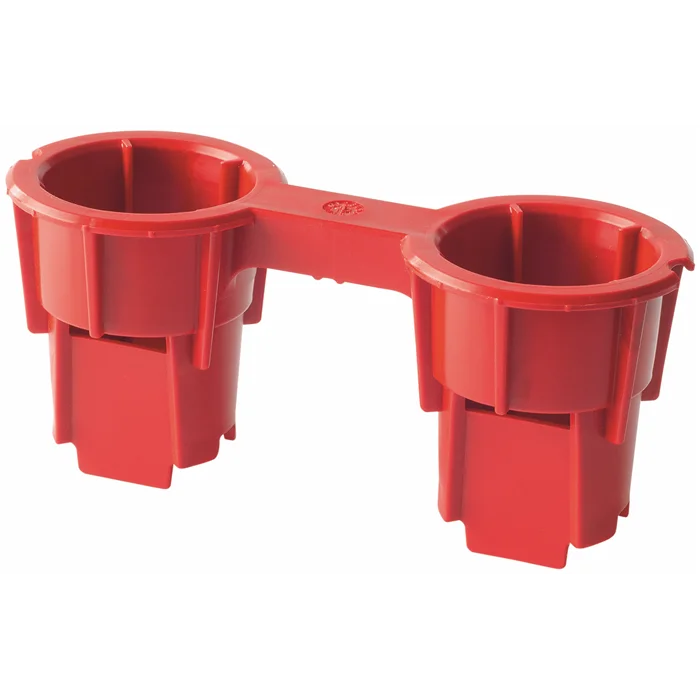

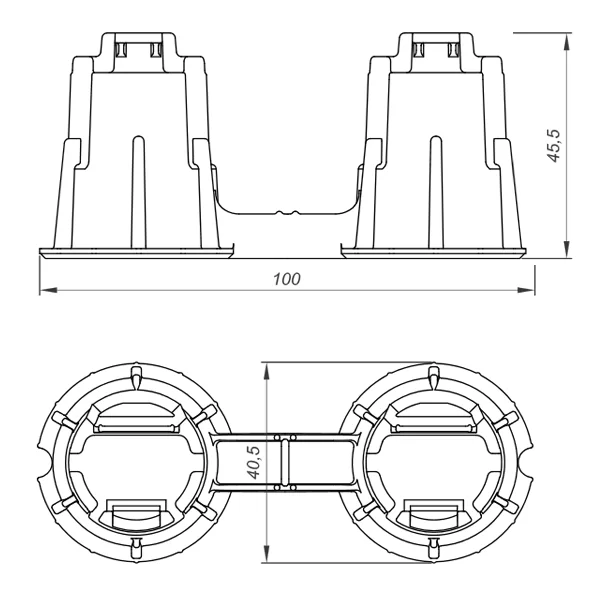

З'єднувач шарів
| Довжина, мм | Ширина, мм | Глибина, мм | Вага, кг | Артикул |
|---|---|---|---|---|
| 100 | 40 | 46 | 0,1 | 314023 |

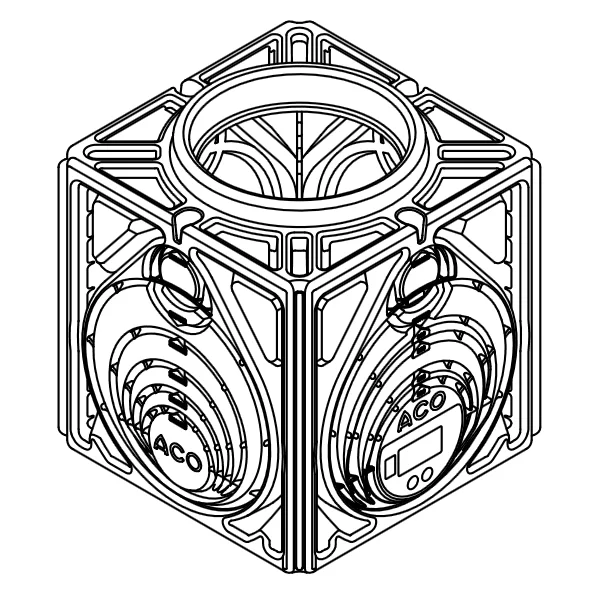

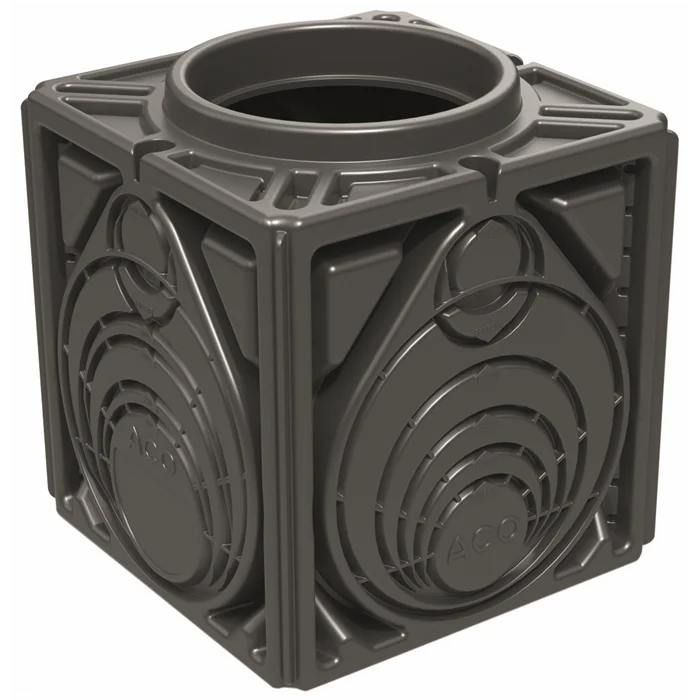

Елемент ревізійної шахти
| Довжина, мм | Ширина, мм | Глибина, мм | Вага, кг | Артикул |
|---|---|---|---|---|
| 594 | 594 | 610 | 32 | 27034 |

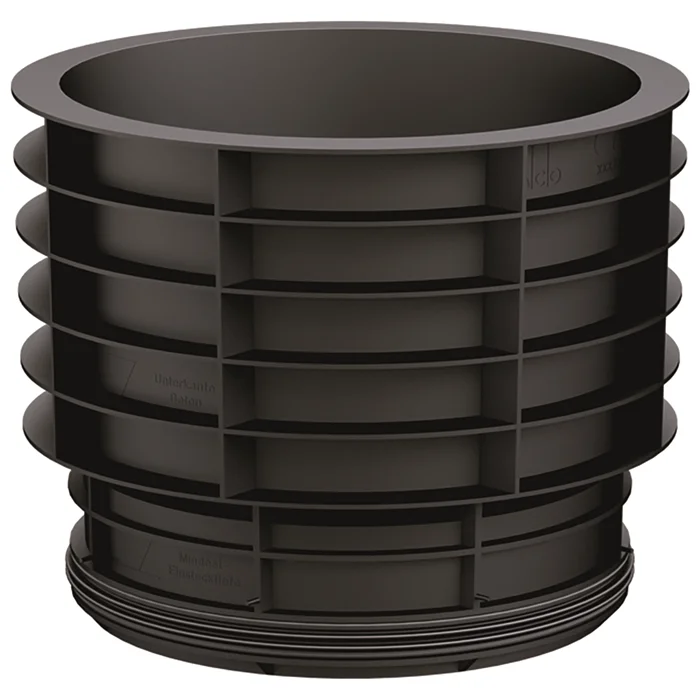

Зовнішній ревізійний елемент
| Довжина, мм | Ширина, мм | Глибина, мм | Вага, кг | Артикул |
|---|---|---|---|---|
| 437 | 437 | 350 | 2,6 | 89013 |

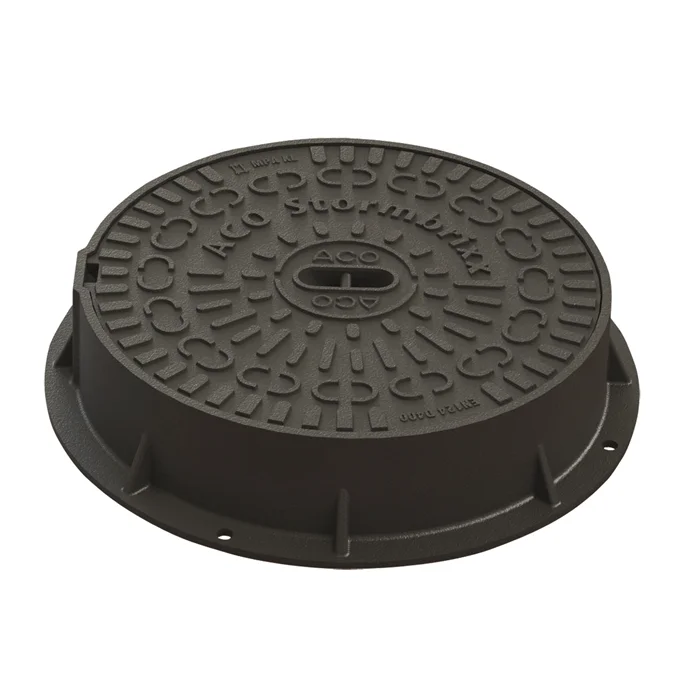

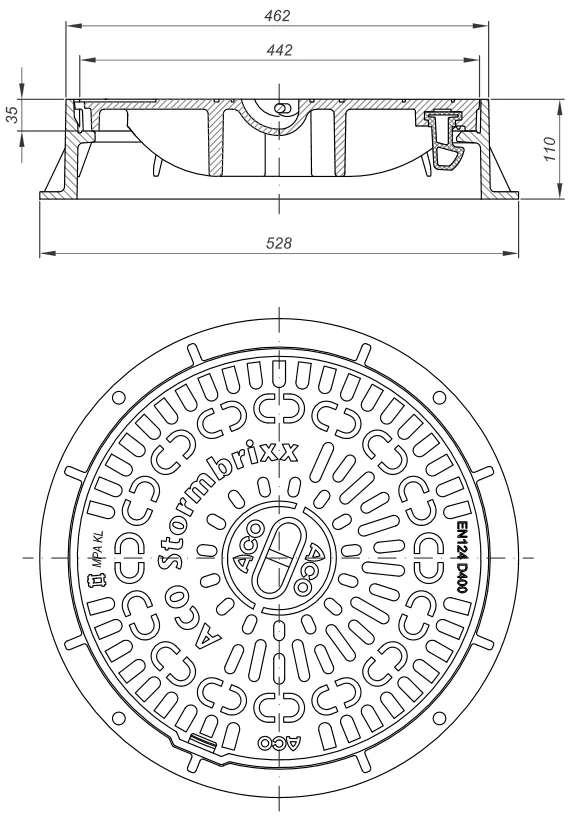

Ревізійний люк (чавун, D400, діаметр отвору - 400 мм)
| Довжина, мм | Ширина, мм | Глибина, мм | Вага, кг | Артикул |
|---|---|---|---|---|
| 528 | 528 | 110 | 38 | 314043 |

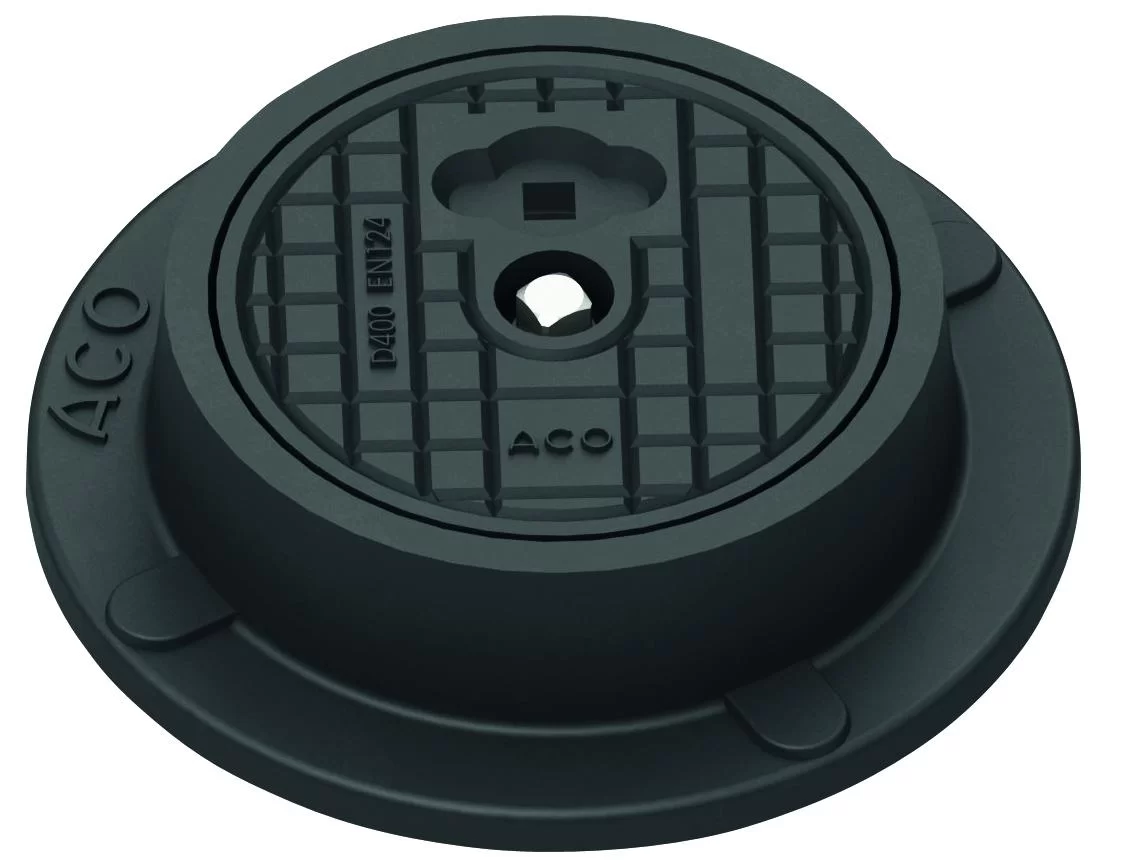

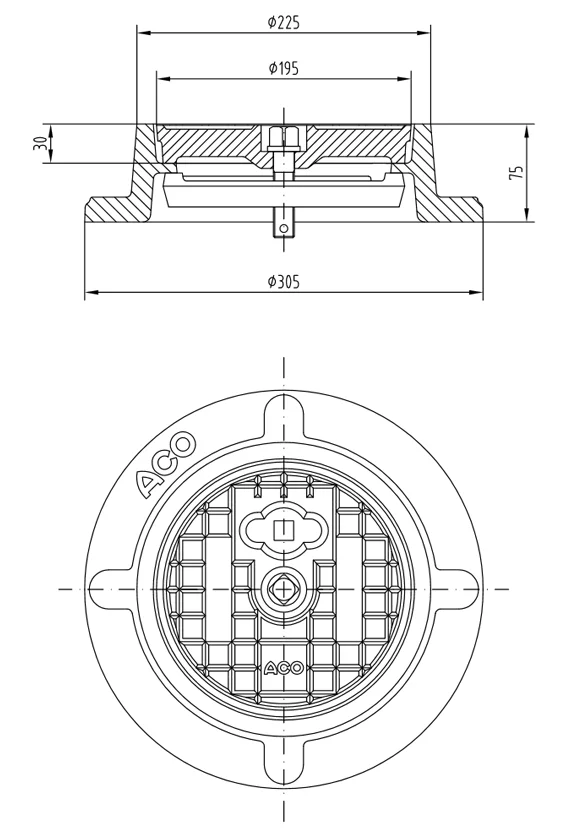

Вентиляційний люк (чавун, D400)
| Ширина, мм | Вага, кг | Артикул |
|---|---|---|
| DN160 | 5,2 | 314044 |

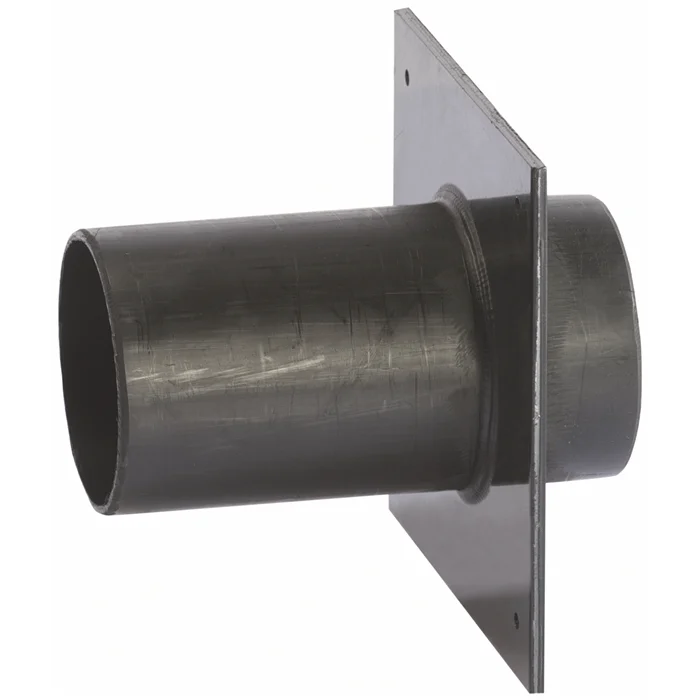

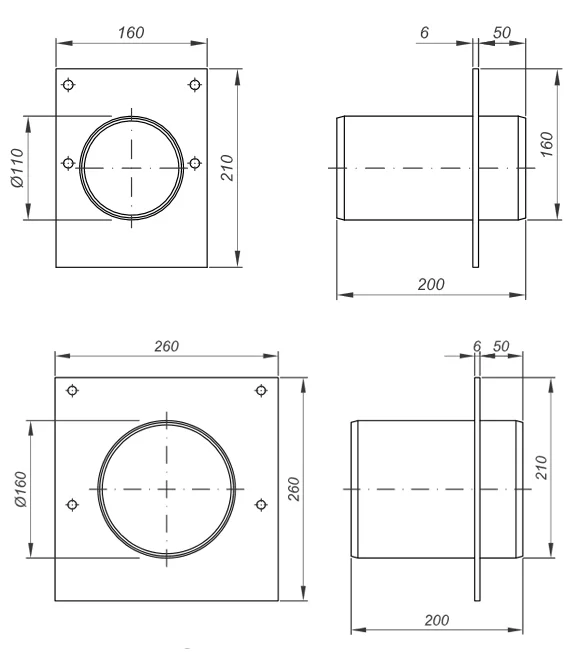

З'єднуючий елемент для підключення труби входу/виходу
| Ширина, мм | Вага, кг | Артикул |
|---|---|---|
| DN110 | 0,75 | 27056 |
| DN160 | 1,25 | 27057 |
Тестування системи ACO Stormbrixx проводилося згідно рекомендованої методики CIRIA C680 «Проектування конструкцій модульних геосотових дренажних ємностей». Максимальна здатність була досягнута завдяки короткостроковим і довгостроковим випробуваннями в лабораторних умовах. Мінімальний шар грунту над системою ACO Stormbrixx повинен складати 500 мм.
Шар може збільшуватися якщо:
- проведення садових робіт вимагає вилучення ґрунту на велику глибину;
- над системою розташована парковка або проїжджа частина.
У разі монтажу системи в зеленій зоні слід забезпечити можливість проїзду транспорту для ревізії і обслуговування. При організації парковки і проїзду автомобілів вагою до 2,5 т шар грунту над системою ACO Stormbrixx повинен бути від 600 мм.
Вертикальне навантаження на систему може становити до 420 kN/м², а бічна – до 90 kN/м².
