МОСТОВА ТРУБА DWD (ПОЛЬЩА)

Труби DWD
  • Сертифікат відповідності UA PN. 191.0386-23 з 01.03.2023 р. до 28.02.2024 р. «Мостові труби та елементи до них».
  • Висновок державної санітарно-епідеміологічної експертизи від 30.12.2021р №12.2-18-3/25061;
  • Звіт про виробування на ударну в`язкість методом Шарпі №76/2014/1/А28/Т25;
  • Звіт з випробування на вплив світла від дугових ксенонових ламп (ультрафіолетове випромінювання) №76/2014/1/А28. Обстеження проводилось з 23.12.2014 до 17.06.2015р (4070 год або 169 діб);
  • Звіт про випробування елементів кріплення №48/17/TW-1 Дослідницького інституту доріг і мостів Вроцлавська філія Центру досліджень мостів, бетонів та заповнювачів бетону, випробeвальна лабораторія мостів та водовідвідних пристроїв;
  •

ТОВ «БІГ-СІТІ ЮА» офіційний представник DWD System Sp. z o.o. в Україні.

Запропонований колектор з поліпропілену – це повна сертифікована мостова система, що включає в себе поліпропіленові мостові труби, всі необхідні фітинги (коліна, трійники, ревізії, компенсатори та розтруби) діаметрів DN50/160/200/250/315/400 та система кріплень, що відводить не лише поверхневі стічні води, а й воду, що дренувала через асфальтобетон та система відведення дренажної води від деформаційних швів (Сертифікат відповідності UA.PN.191.0386-23 з 01.03.2023 до 28.02.2024р. «Мостові труби та елементи до них»). У комплекті до поліпропіленових виробів ми постачаємо кріплення з нержавіючої сталі AISI 316Ti. Завод виробник дає гарантію 30 років на систему, що відповідає вимозі ДБН В.2.3-22:2009 п.4.2.2 «Проектні строки служби елементів, заміну або ремонт яких передбачено протягом строку служби моста, наведено в таблиці 4.4.» – «Проектний строк служби системи водовідведення води – 20 років».

Хочемо звернути вашу увагу, що стічні води здатні дуже сильно впливати на довговічність залізобетонних конструкцій плит, балок, ригелів. Хімічний склад стічних вод здатен протягом декількох років суттєво погіршити несучі здатності цих конструкцій шляхом руйнації та відшарування бетону, корозії арматури або металу. Ремонт цих конструкцій можливий лише за допомогою спеціальних ремонтних сумішей та розчинів будівельної хімії.

Враховуючи вищевикладене хочемо додати, що питання водовідведення в Україні постійно розвивається, публікуються статті, нещодавно на офіційному сайті Національна асоціація дорожників України (НАДУ) від 2 червня 2023 року було опубліковано статтю «Водовідведення з транспортних споруд», в якій було описано проблематику питання та шляхи його вирішення.

ПРИКЛАДИ ЕКСПЛУАТАЦІЇ ТРУБ ІНШИХ МАТЕРІАЛІВ:

В Україні на різних мостах можна зустріти колектор з таких матеріалів як: чавун, сталь, помаранчева каналізаційна труба для підземного застосування – полівінілхлорид (ПВХ), поліетиленова (ПЕ), поліпропіленова (ПП).

ЧАВУН

Еталоном якості і довговічності є – чавун. Термін експлуатації понад 50 років. Стійкий до великих перепадів температур, впливу солей та ультрафіолету. Основними недоліками його є – найвища вартість серед інших матеріалів, хрупкість (наприклад при падінні під час монтажу), складність монтажу через вагу, необхідність залучення окрім підйомника додатково крана.

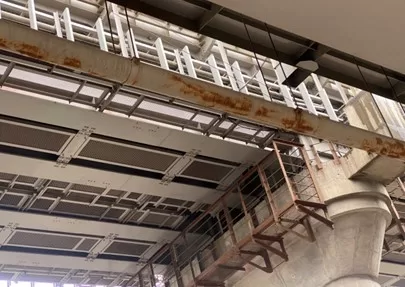

СТАЛЬ

Дуже часто застосовують сталеві колектора, що покривають спеціальною захисною фарбою в 2-3 шари щоб запобігти атмосферній корозії. Труба стійка до ультрафіолету. Проте основним її недоліком є зварні шви та електрохімічна корозія. Перші прояви корозії з`являються в місцях хомутового кріплення та труби. Система стає не герметичною вже через 5-8 років.

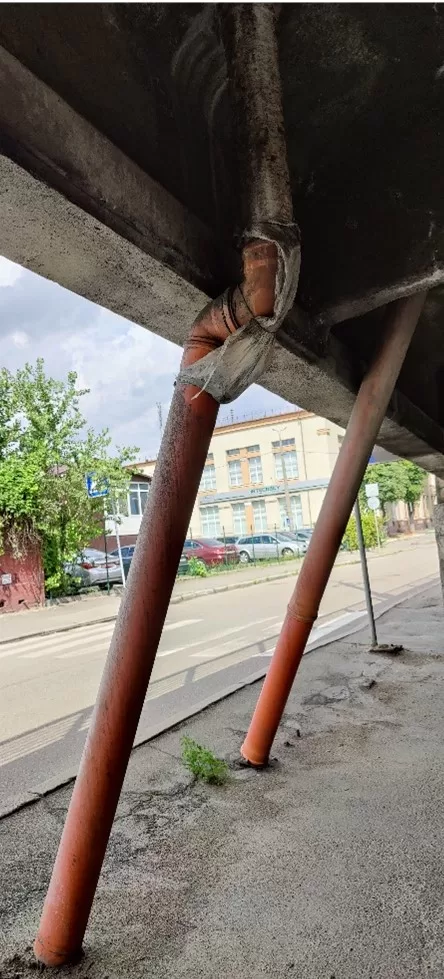

ПОЛІВІНІЛХЛОРИД (ПВХ)

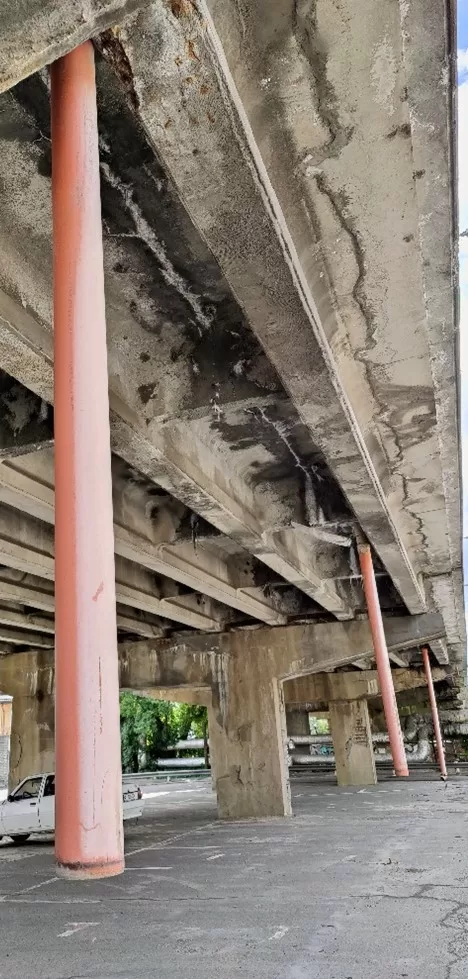

Найчастіше зустрічається на мостах помаранчева каналізаційна труба для підземного застосування – полівінілхлорид (ПВХ). Використання даної труби є неприпустимим так як вона не відповідає ДСТУ8850:2019 п.9.6 «У проекті має бути передбачено матеріал водовідвідних труб з урахуванням схеми улаштування водовідвідної системи на зовнішній підвісці, а також ураховано зміни властивостей матеріалу з часом, а саме:

коефіцієнт лінійного розширення матеріалу (за потреби має бути передбачено компенсатори);

механічні властивості матеріалу під впливом перепаду температур й упродовж розрахункового терміну експлуатації; (тобто стійка до від`ємних температур згідно кліматології);

стійкості матеріалу до прямого ультрафіолетового випромінювання;

корозійної стійкості матеріалу колектора;

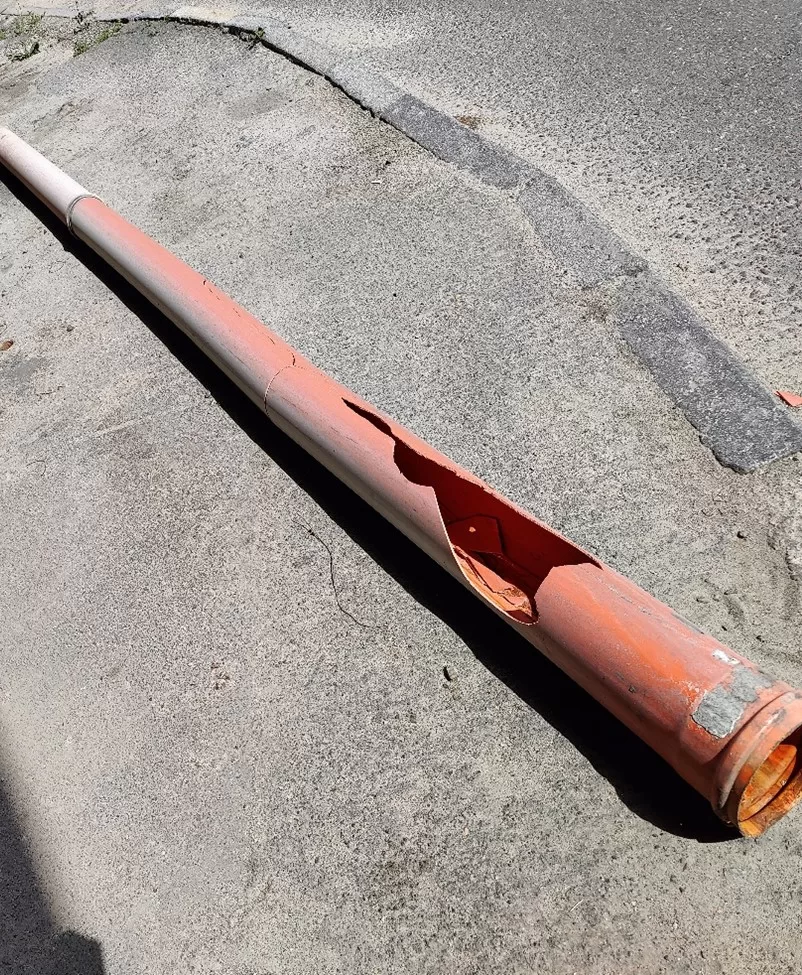

Взимку при температурі від -20°C і нижче труба стає небезпечною для пішоходів та учасників дорожнього руху, так як стає хрупкою і під впливом динамічних навантажень може руйнуватися і при падінні травмувати людей та псувати майно.

  • АСОРТИМЕНТ:
    труби поліпропіленові (ПП) DN50/110/160/200/250/315/400;
  • дренажні трубки (ПП, ПЕ) прямі та гофровані DN50 з капілярними лійками;
  • коліна (ПП) будь якого кута повороту;
  • трійники (ПП) всіх діаметрів під 45° або 88°;
  • переходи (ПП) DN160-200, 200-250, 250-315, 315-400;
  • ревізії (ПП) DN110-400;
  • колекторні заглушки (ПП);
  • розтруби (ПП);
  • компенсатори температурні (ПП) DN110-400 (рух труби в компенсаторі до 200мм);
  • гумові компенсатори (EPDM) (компенсація понад 200мм) (як приклад застосування під деформаційними швами);
  • системи кріплень з нержавіючої сталі AISI 316Ti;
  • система кріплень з нержавіючої сталі AISI 316/321/304;
  • система кріплень сталеві з гарячим цинкуванням;

ГАРАНТІЙНИЙ ТЕРМІН ЕКСПЛУАТАЦІЇ – ВІД 25 РОКІВ.



Поліпропілен PP (DWD)

Колір труб

Сірий  (RAL 9002) – подібна на колір бетона

Опір до Ультрафіолету

Має

Робоча температура (+)

90°C, тримає фізичні властивості

Робоча температура (-)

-40°C

Можливість стикового зварювання труб і фітингів

Повний

Жорсткість

SN8 (оптимальний для мостів) – забезпечує прямолінійність і в той же час може використовуватися в криволінійних конструкціях.

Компенсаційні патрубки адаптовані до теплового подовження труб і конструкції об’єкта

Повний асортимент підбирається виробником системи

Арматура для водовідведення мосту

Повний асортимент

Виготовлення дренажних елементів для зменшення кількості розеткових з’єднань

Повна

Довговічність системи

Мінімум 30 років

Мостова дренажна система

Повна дренажна система з кронштейнами з нержавіючої сталі, розширювальними стаканами та фітингами, оснащеними патрубками для монтажу фіксованих точок, що забезпечує належну статику дренажної системи

Тести

Система дренажу сертифікована та використовується, серед іншого. на таких ринках:український,  польський, австрійський, чеський, словацький та латвійський

Ідентифікація дренажної системи

Постійна маркування на трубах і фітингах, а також на системі кріплення – дуже важливо протягом гарантійного терміну

Гарантійний термін

На всю систему гарантує один виробник системи – встановлення під час використання легко визначити

Можливі механічні пошкодження під час використання

У разі пошкодження або виходу з ладу системи кріплення протягом періоду експлуатації – доступний повний асортимент продукції з ремонтними наборами та технічною підтримкою від виробника системи



  • АСОРТИМЕНТ:
    труби поліпропіленові (ПП) DN50/110/160/200/250/315/400;
  • дренажні трубки (ПП, ПЕ) прямі та гофровані DN50 з капілярними лійками;
  • коліна (ПП) будь якого кута повороту;
  • трійники (ПП) всіх діаметрів під 45° або 88°;
  • переходи (ПП) DN160-200, 200-250, 250-315, 315-400;
  • ревізії (ПП) DN110-400;
  • колекторні заглушки (ПП);
  • розтруби (ПП);
  • компенсатори температурні (ПП) DN110-400 (рух труби в компенсаторі до 200мм);
  • гумові компенсатори (EPDM) (компенсація понад 200мм) (як приклад застосування під деформаційними швами);
  • системи кріплень з нержавіючої сталі AISI 316Ti;
  • система кріплень з нержавіючої сталі AISI 316/321/304;
  • система кріплень сталеві з гарячим цинкуванням;

ГАРАНТІЙНИЙ ТЕРМІН ЕКСПЛУАТАЦІЇ – ВІД 25 РОКІВ.
