Промислові трапи
Промислові трапи із нержавіючої сталі спроектовані для застосування на комерційних об’єктах з високими навантаженнями і вимогами до гігієни. Для різних сфер застосування промислові трапи доступні в різних варіантах виконання – з різними решітками, монтажними розмірами, пропускною спроможністю, розташуванням і діаметрами випусків.
Конструкція і висота підлоги, а також гідроізоляційний шар, грають важливу роль у виборі типу трапа. АСО пропонує 4 типи корпусу трапів для різних конструкцій підлог.
Однокорпусні трапи з фіксованою висотою зручні для швидкого монтажу в будь-який тип наливних підлог (бетонний, полімерцементний, епоксидний, поліуретановий і т.д.) або з плитковим покриттям.

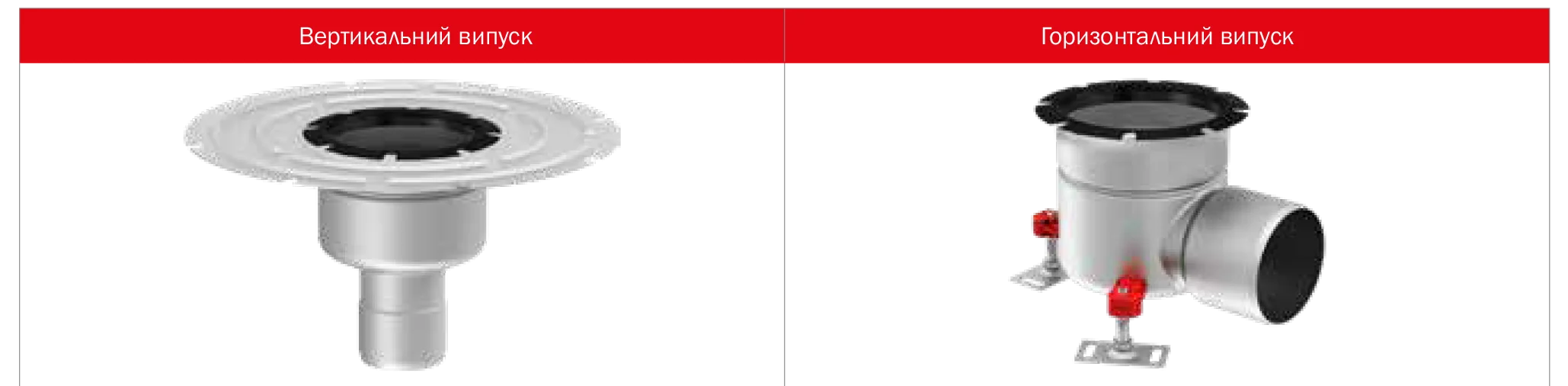

Двокорпусні трапи можуть бути підключені самостійно, стикуватися із каналами з нержавіючої сталі в будь-яких конструкціях підлоги, в тому числі і з гідроізоляційним шаром. Промислові трапи АСО можуть мати вертикальний або горизонтальний випуск.
Переваги:
- стандарти гігієни відповідають вимогам EN 1672 та EN ISO 14159;
- легка очистка та дезінфекція завдяки заокругленим внутрішнім кутам і відсутності виступаючих зварних швів;
- тривалий термін служби виробу;
- стандартне заповнення кромки трапів служить для додаткової міцності і гігієни;
- широкий вибір решіток для всіх типів об’єктів і класів навантаження;
- антиковзні решітки – для безпечного використання;
- низька монтажна висота; – просте регулювання висоти і надійна фіксація при використанні двохкорпусних трапів;
- висока швидкість монтажу однокорпусних трапів;
- повна відповідність вимогам EN 1253;
- можливість з’єднання з гідроізоляційним шаром;
- можливість дренування з гідроізоляційного шару;
- можуть використовуватися з усіма типами покриття підлоги, в тому числі і з вініловими.
Трапи серії 142
- розміри верхніх частин трапу 200х200 мм
- пропускна здатність трапів 142 від 1,4 до 2,0 л/с
- два варіанти: однокорпусний або двокорпусний
- діаметри випусків 75 і 110 мм
- широкий вибір решіток класом навантаження від L15 до N250
Трапи серії 157
- розміри верхніх частин трапу 200х200 мм
- пропускна здатність трапів 157 від 2,6 до 4,4 л/с
- два варіанти: однокорпусний або двокорпусний
- діаметри випусків 75, 110 та 160 мм
- широкий вибір решіток класом навантаження від L15 до N250
Трапи серії 218
- розміри верхніх частин трапу 300х300 мм
- пропускна здатність трапів 218 від 4,4 до 6,2 л/с
- два варіанти: однокорпусний або двокорпусний
- діаметри випусків 110 та 160 мм
- широкий вибір решіток класом навантаження від L15 до N250
Трапи високої пропускної здатності
- розміри верхніх частин трапу 600х600 мм
- пропускна здатність трапів до 20 л/с
- однокорпусний
- діаметри випусків 200 мм
- решітки класом навантаження R50
На цей показник впливають кілька факторів, такі як розмір трапа, висота корпусу трапа і його верхньої частини, необхідність використання відстійника. У таблиці вказана пропускна здатність без відстійника для сміття (з відстійником даний показник буде на 15% нижче).
Щоб правильно підібрати решітку враховуйте такі фактори:
- діючі навантаження (пересування транспорту і механізмів)
- необхідний рівень гігієни
- опір ковзанню.
Монтажні схеми
Промислові трапи

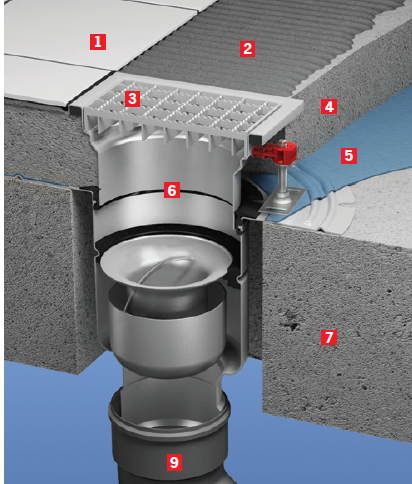

Монтаж двокорпусного трапу в плиту перекриття
Монтаж двокорпусного трапу в чорнову стяжку підлоги

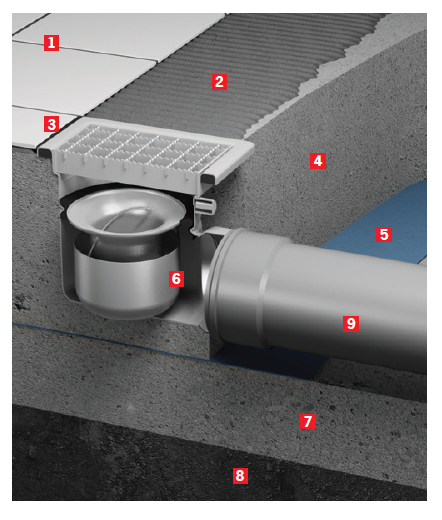

Монтаж однокорпусного трапа в чорнову стяжку підлоги
1 – Плитка
2 – Клей для плитки
3 – Герметик для шва
4 – Стяжка
5 – Гідроізоляційни шар
6 – Трап
7 – Чорнова стяжка підлоги та перекриття
8 – Основа під чорнову стяжку (грунт, щебень, пісок і т.д)
9 – Каналізаційна труба

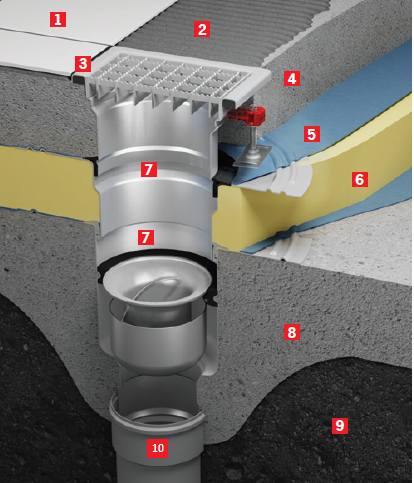

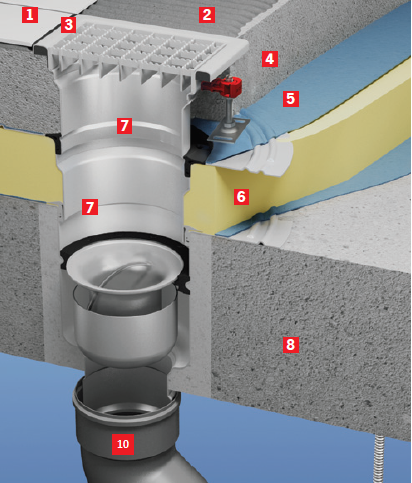

Монтаж двокорпусного трапу з вставкою в плиту перекриття
Монтаж двокорпусного трапу в чорнову стяжку підлоги
1 – Плитка
2 – Клей для плитки
3 – Герметик для шва
4 – Стяжка
5 – Гідроізоляційни шар
6 – Утеплювач
7 – Двокорпусний трап зі вставкою
8 – Чорнова стяжка підлоги та перекриття
9 – Основа під чорнову стяжку (грунт, щебень, пісок і т.д)
10 – Каналізаційна труба
