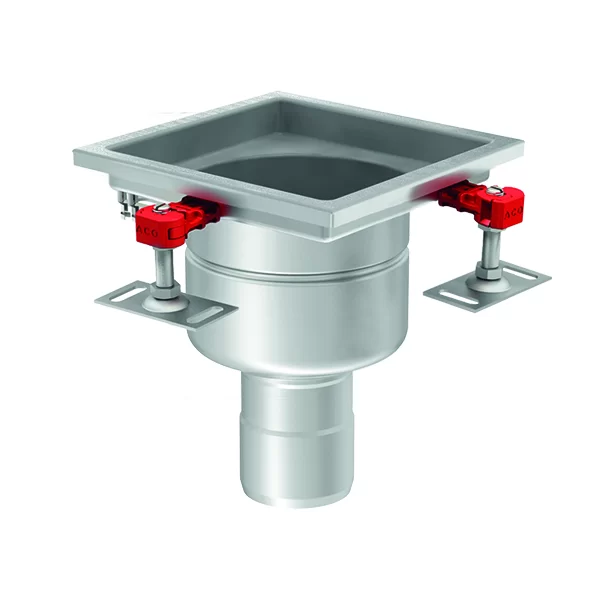

Трапи серії 142

Високі стандарти гігієни і довговічність трапів АСО забезпечуються наступними факторами:

  • трапи відповідають вимогам стандартів гігієни EHEDG № 8, 13, 44; EN 1672 та EN ISO 14159;
  • випуск в нижній точці, відсутність застою рідин;
  • всі трапи виготовляються з неіржавної сталі AISI 304 і 316L, що забезпечує їх довгий термін служби і можливість якісної дезінфекції;
  • повністю виймається сифон для доступу до каналізації;
  • кромка з заповненням;
  • закруглені кути і гладкі зварні шви – бруд не затримується.
Trapi seriji 142
Технічні характеристики
  • розміри верхніх частин трапа 200х200 мм
  • пропускна здатність трапів 142 від 1,4 до 2,0 л/с
  • діаметри випусків 70 і 100 мм
  • широкий вибір решіток під різний клас навантаження
  • відстійники для вертикального і горизонтального випусків
  • вироби виготовлені із нержавіючої сталі марки AISI 304. Вони також можуть бути виконані зі сталі марки 316L

Однокорпусний трап 142 з сифоном і вертикальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Розмір верху,
мм		Діаметр
випуску
(DN/OD), мм		Артикул

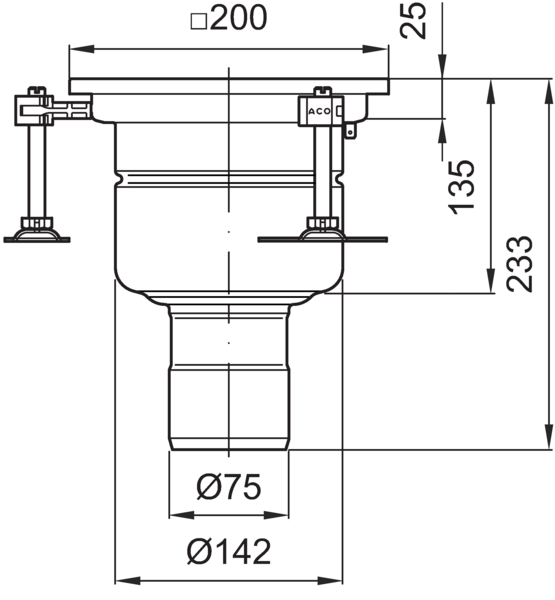

csm 414701 54f71430b6csm 414701 62feb0e94f200х20070/75414701

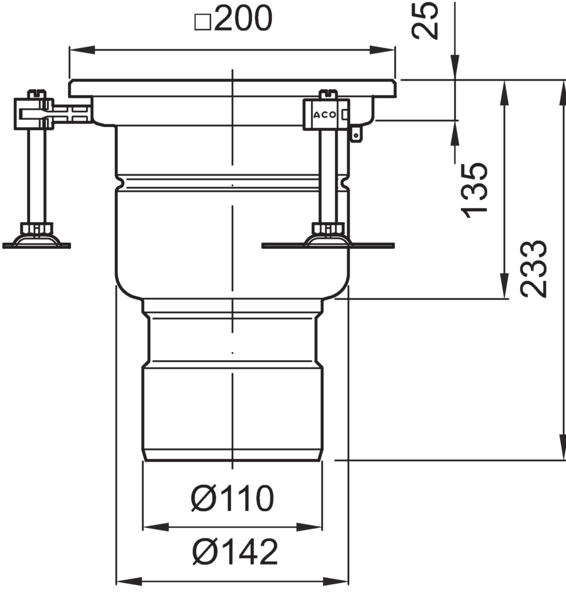

csm 414703 15f1da876f200х200100/110414703

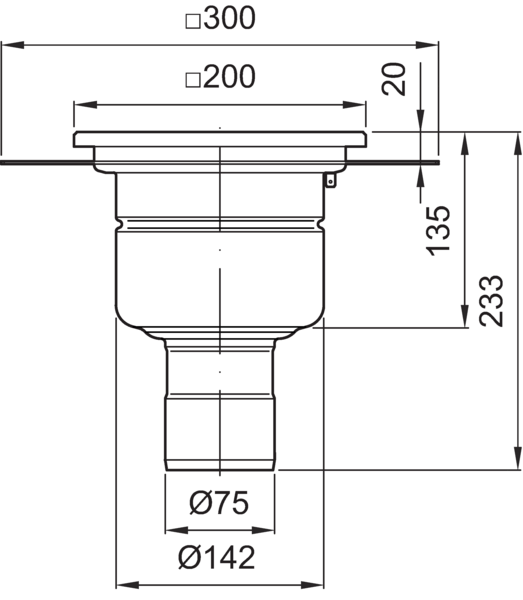

csm 414744 0de8d341c7200х200
з фланцем		70/75414744

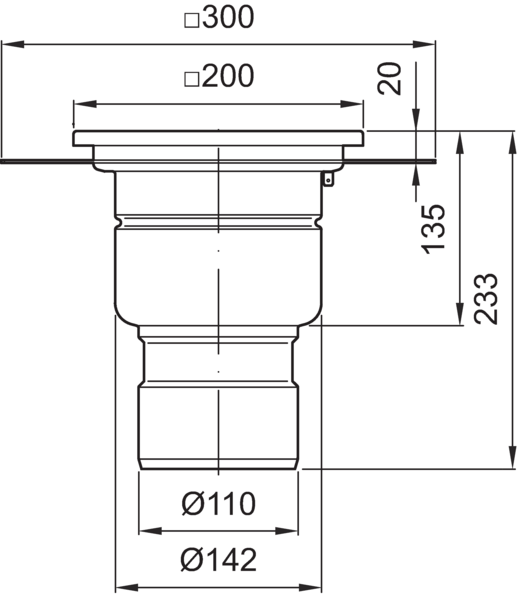

csm 414745 fb64c2f2fa200х200
з фланцем		100/110414745



Однокорпусний трап 142 з сифоном і горизонтальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Розмір верху,
мм		Діаметр
випуску
(DN/OD), мм		Артикул

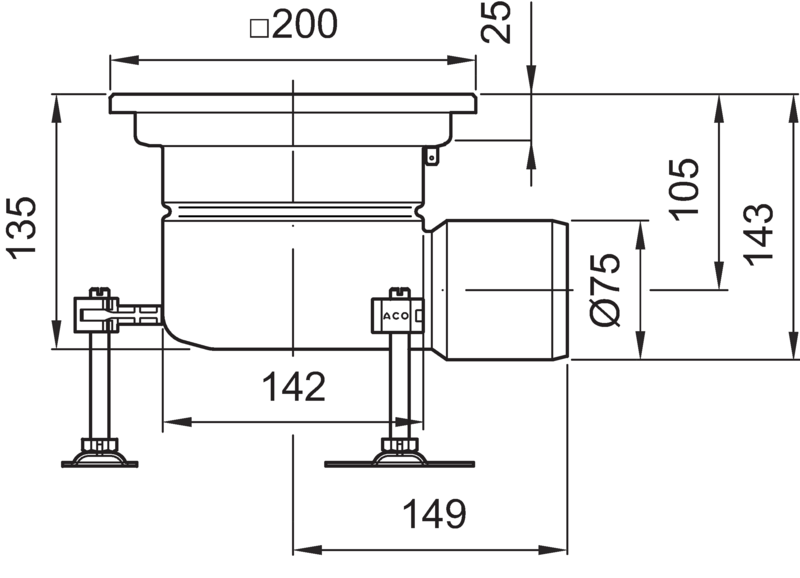

csm 414705 a2a8def50ccsm 414705 1 89ee0d0d57200х20070/75414705

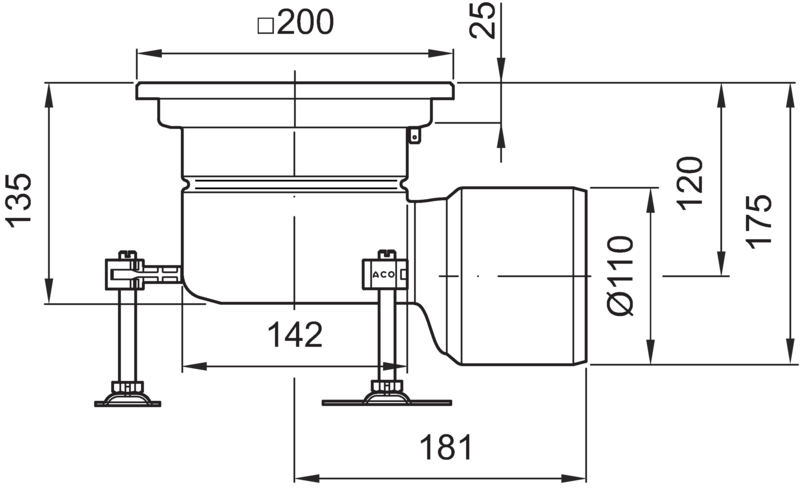

csm 414707 516fe8808b200х200100/110414707

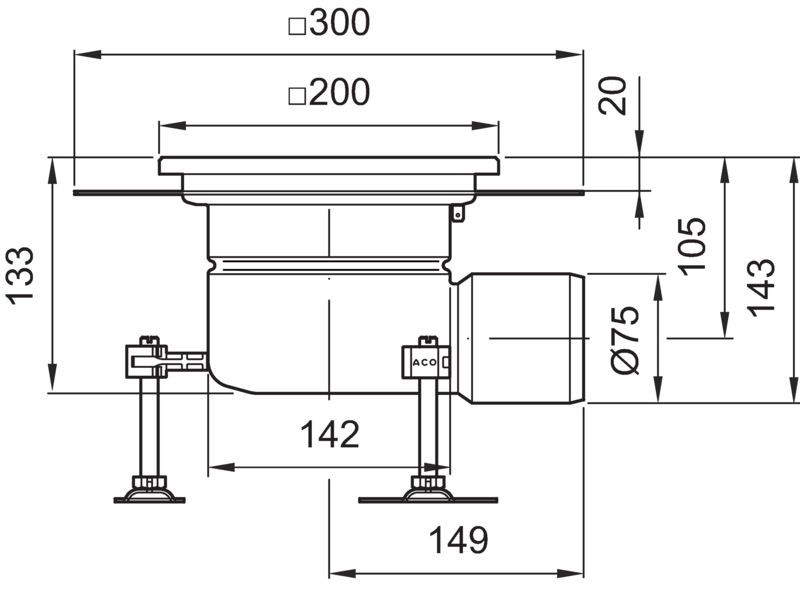

csm 414746 d30d9a7b0d200х200
з фланцем		70/75414746

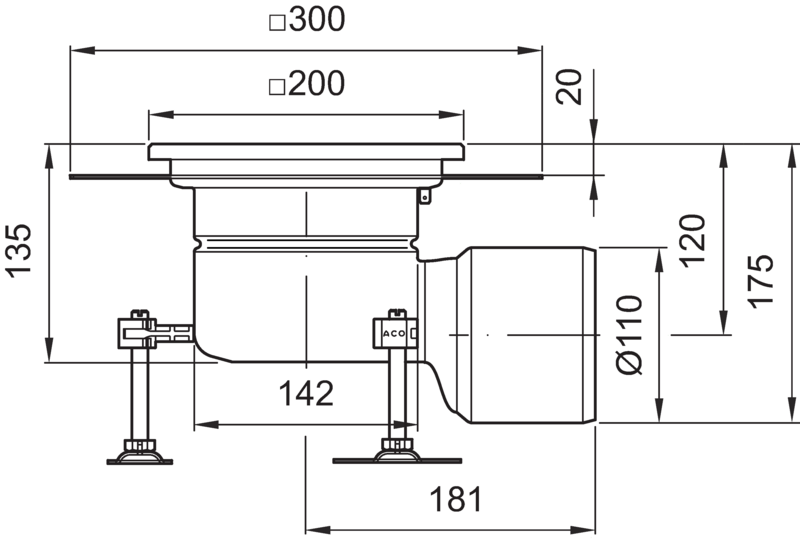

csm 414747 9a3c54d0e2200х200
з фланцем		100/110414747

Верхня частина двокорпусного трапа 142, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип верхуВисота
решітки, мм		Артикул

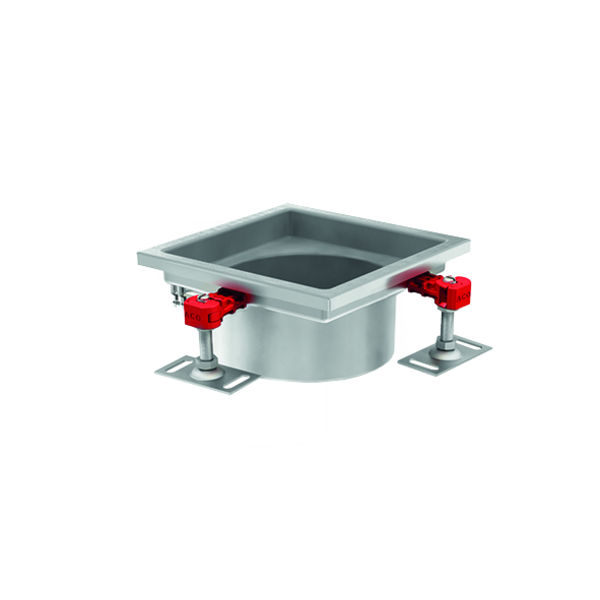

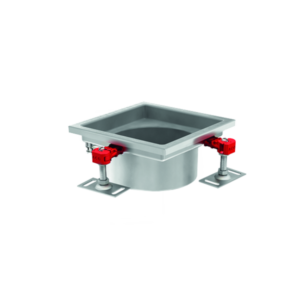

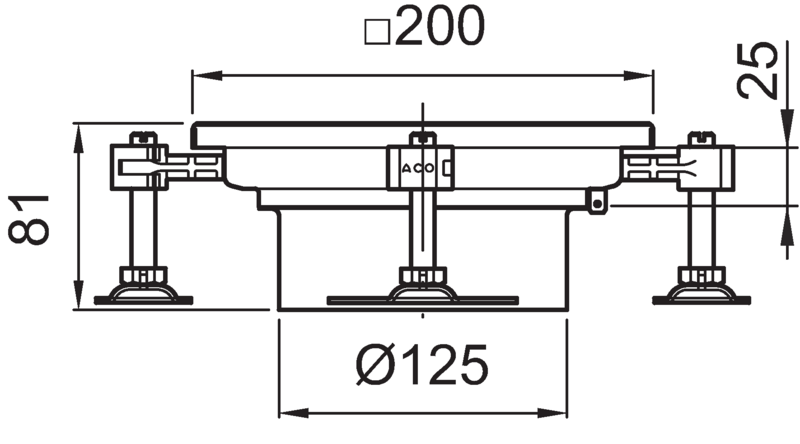

csm 414732 283df5652ecsm 414732 6814afa1c6квадратний
200х200 мм
для всіх типів
покриття		25414732

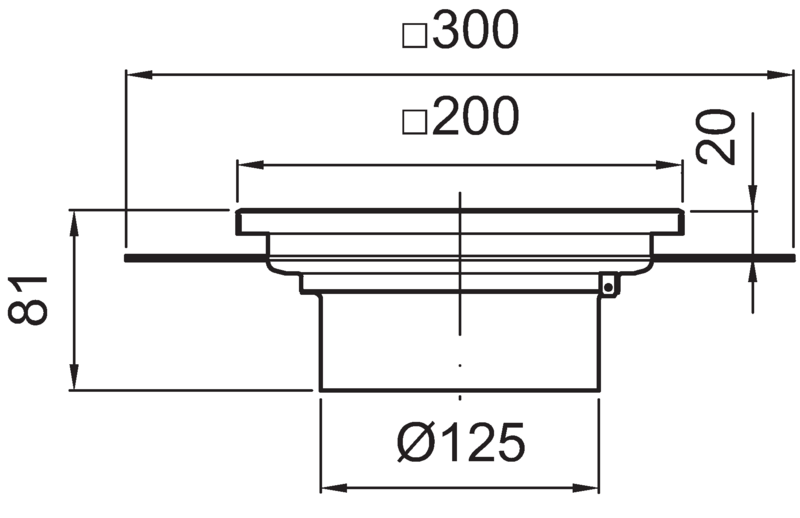

csm 414734 b31f6375ceквадратний
200х200 мм
для наливних
підлог		25414734

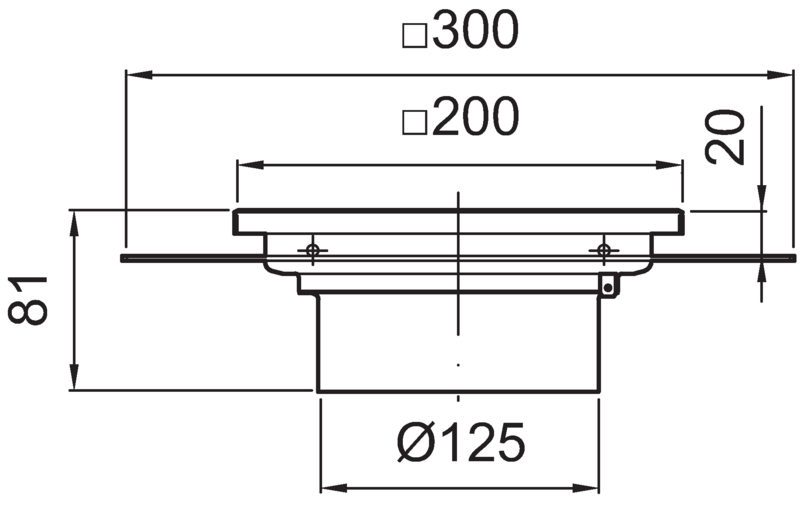

csm 414735 e43c42adc4квадратний
200х200 мм
для наливних
підлог,
з дренажем		25414735



Нижня частина двокорпусного трапа 142 з сифоном і вертикальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип фланцяДіаметр
випуску
(DN/OD), мм		Артикул
csm 414709 6606349c24csm 414709 1 8a2c5bd03cСтандартний70/75414709
csm 414715 9042d896a6100/110414715

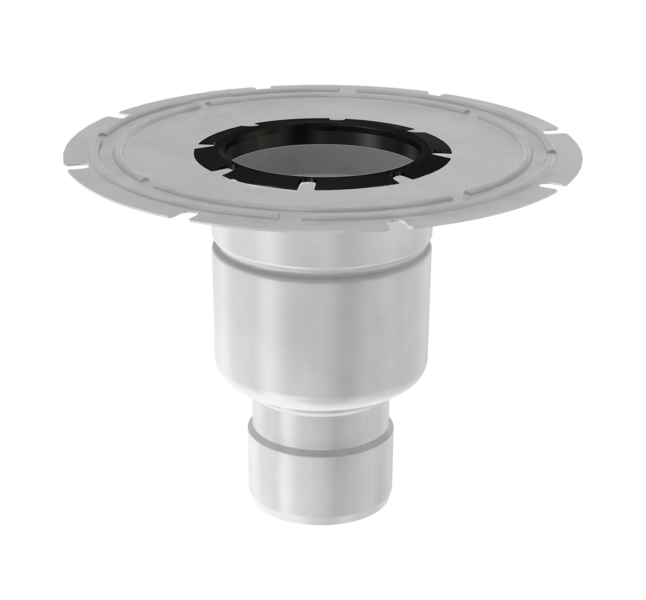

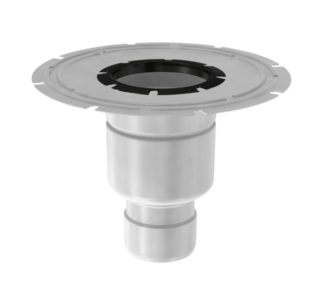

csm 414711 b2c8071685csm 414711 1 4325dd2a2eШирокий –
для рідкої
гідроізоляції		70/75414711
csm 414717 385a756976100/110414717

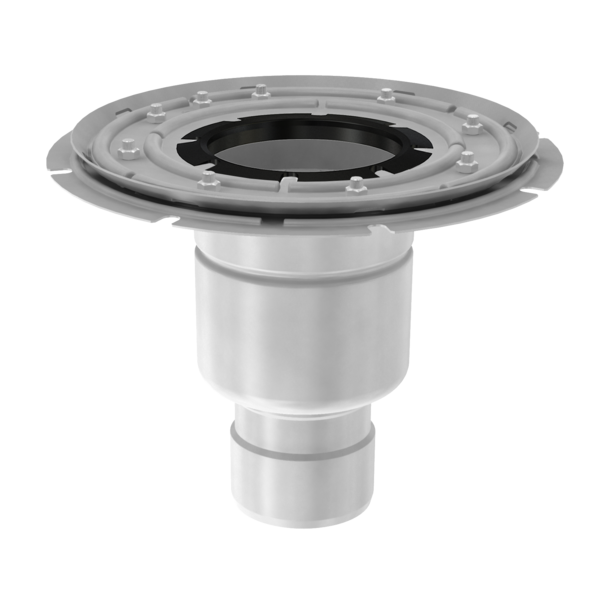

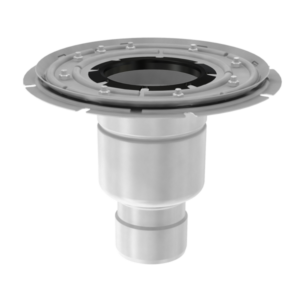

csm 414713 e19e51eb18csm 414713 1 a643fd6b0cПрижимний –
для рулонної
гідроізоляції		70/75414713
csm 414719 3344d99625100/110414719

Нижня частина двокорпусного трапа 142 з сифоном і горизонтальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип фланцяДіаметр
випуску
(DN/OD), мм		Артикул

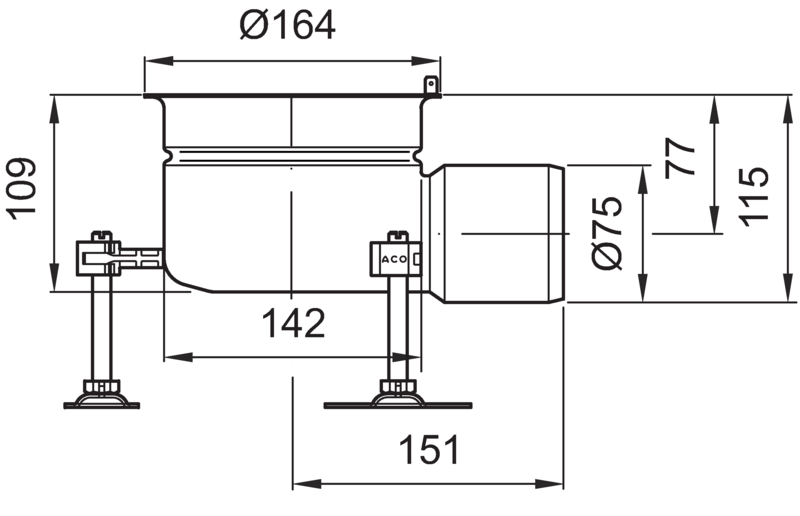

csm 414721 77eb724f1acsm 414721 1 d6fe66b031Стандартний70/75414721

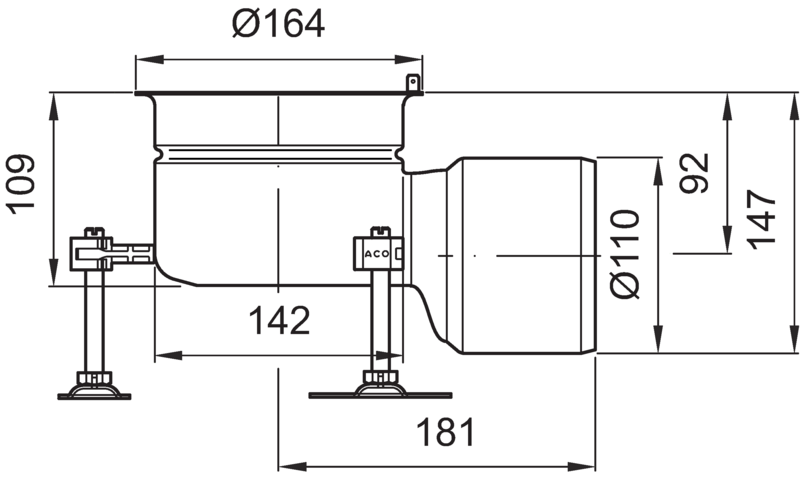

csm 414727 e1295cb73b100/110414727

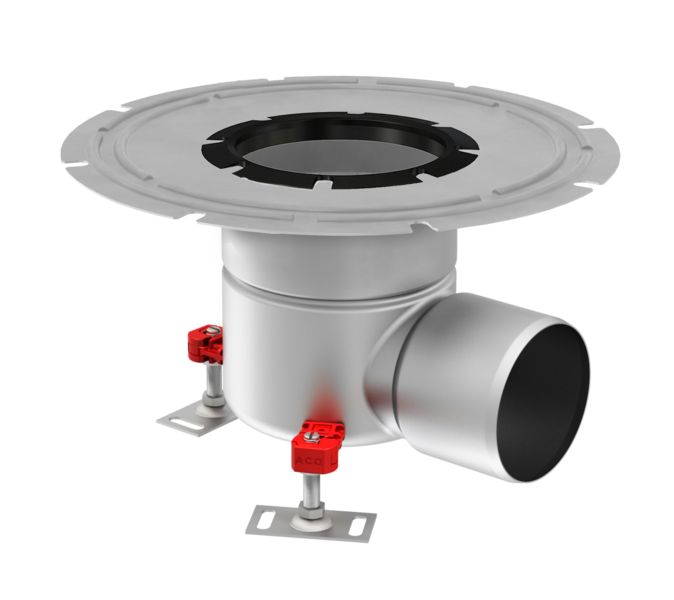

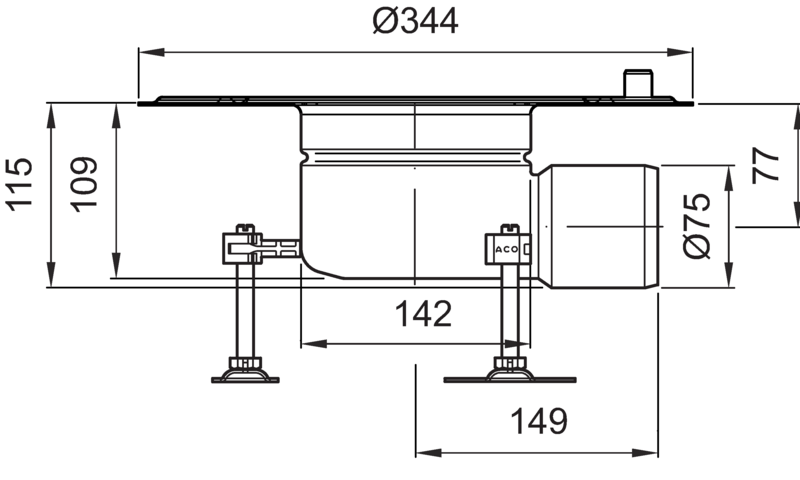

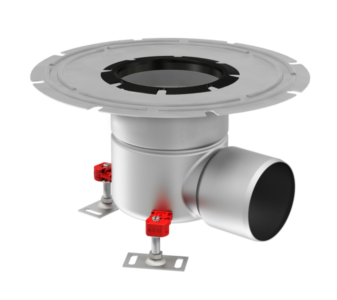

csm 414723 e5c9e46220csm 414723 1 441c494391Широкий –
для рідкої
гідроізоляції		70/75414723

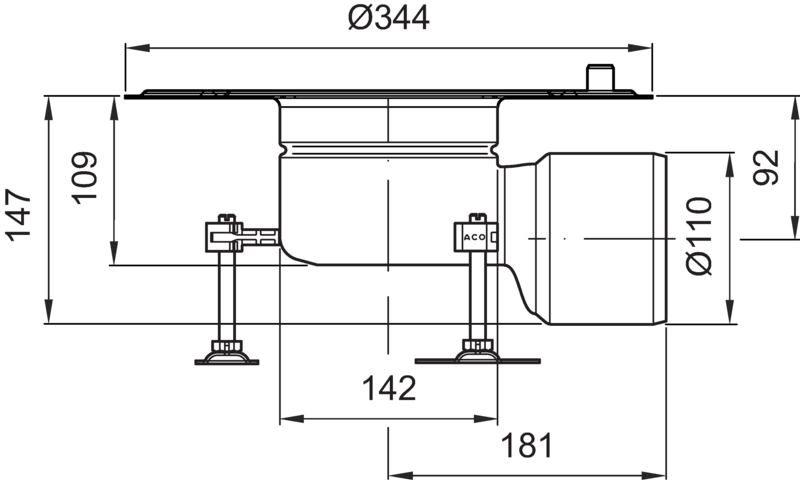

csm 414729 73c97f56dd100/110414729

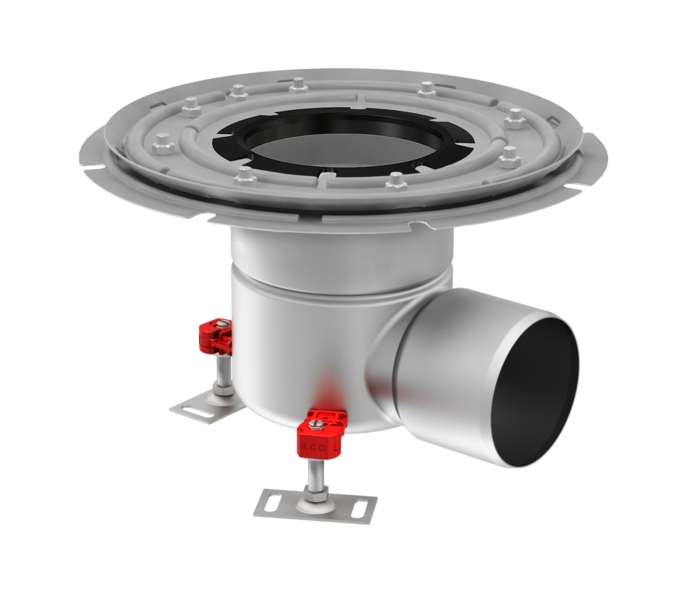

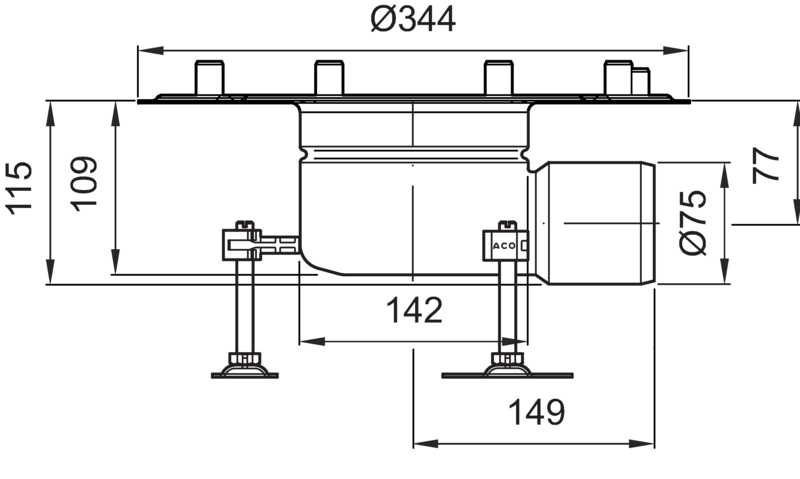

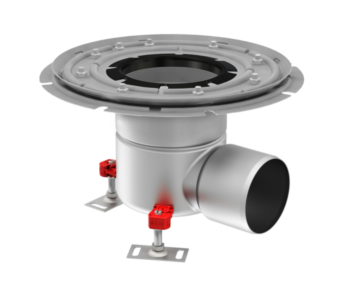

csm 414725 4348fd4d05csm 414725 1 c9b01a4834Прижимний –
для рулонної
гідроізоляції		70/75414725

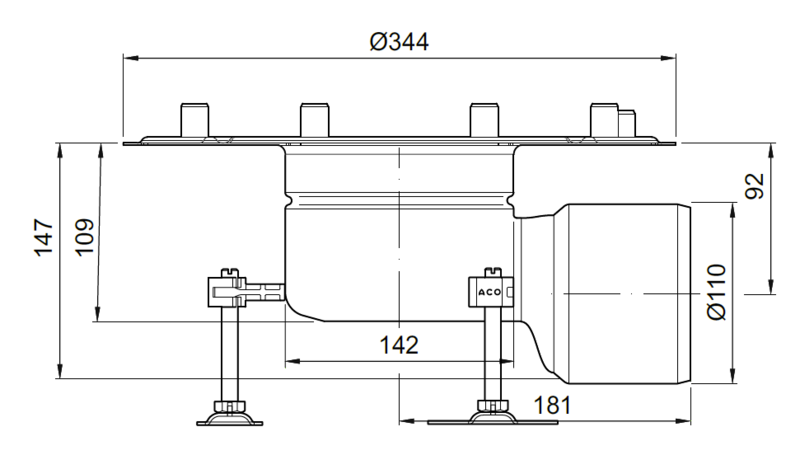

csm 414731 0334967c64100/110414731

Вставки для двокорпусних трапів 142, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип вставкиАртикул

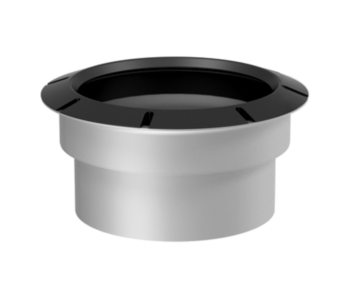

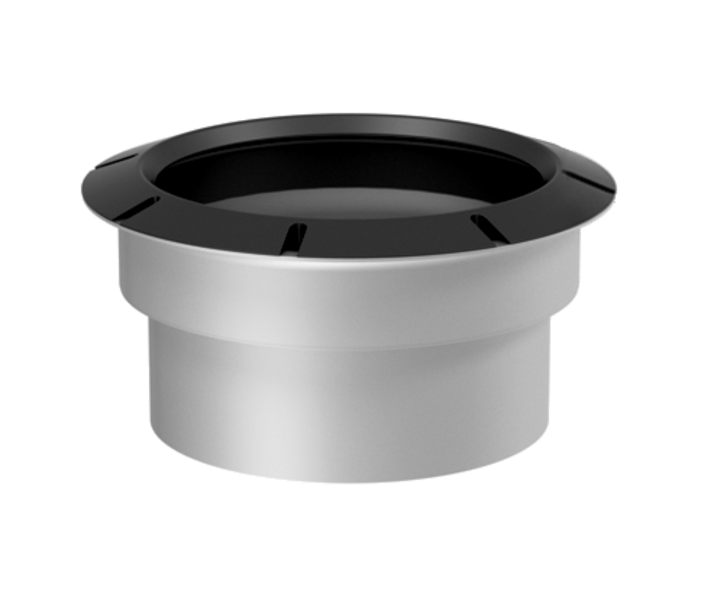

csm 414736 a0a6ec53b2csm 414736 1 61fb8ea036_Стандартна414736
csm 414737 7741daa086csm 414737 1 eb522e06aaЗ фланцем для рідкої
гідроізоляції		414737
csm 414738 b791e99d7ccsm 414738 1 c3fc53f0d4З прижимним фланцем
для рулонної гідроізоляції		414738

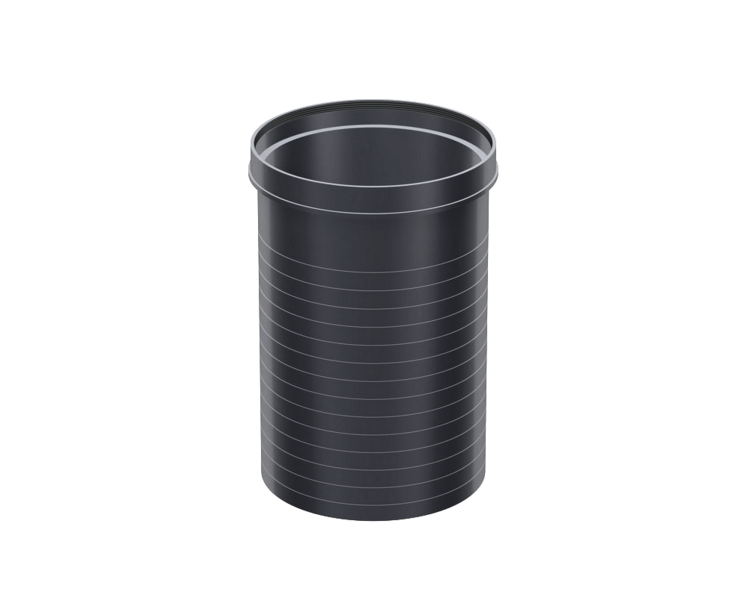

csm 2040 00 00 7dab36a271csm 2040 00 00 2 63b03e18d0Стандартна
пластикова		2040.00.00

Решітки для гігієнічних трапів 142, сталь AISI 304

ЗображенняКреслення
(завантажити)		НазваКлас
навантаження		ПоверхняАртикул

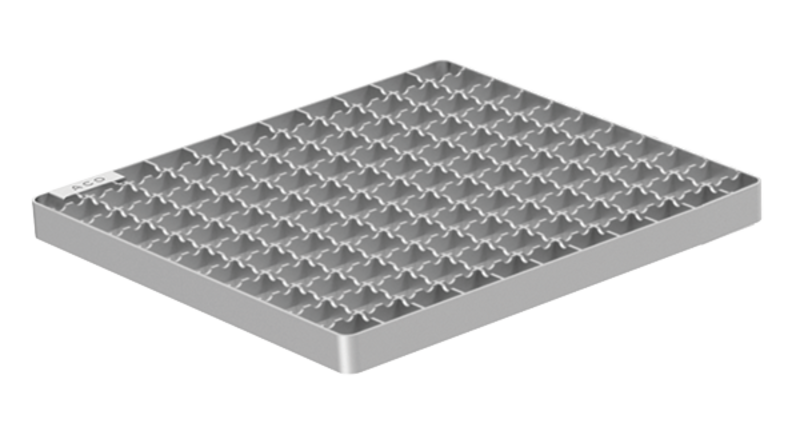

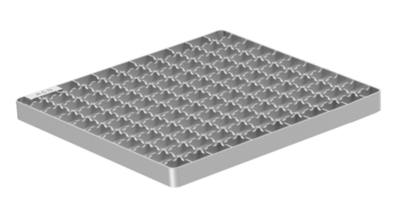

csm 408090 1232f477dbcsm 408091 92ca590c2fСітчастаL 15Антиковзка408090
Гладка408091

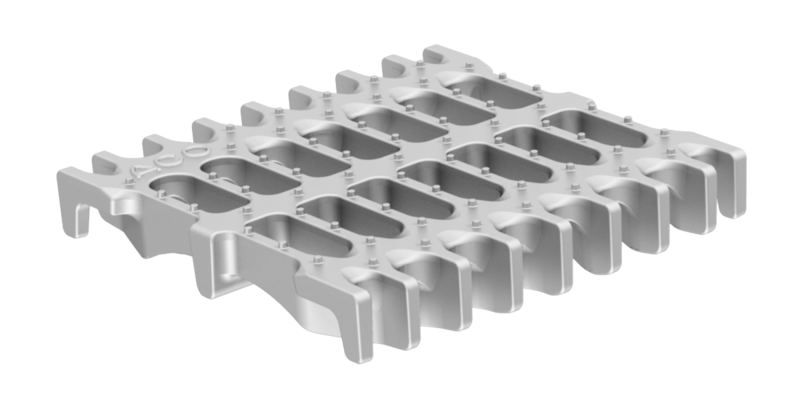

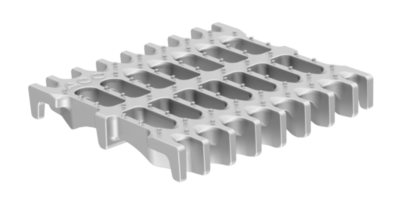

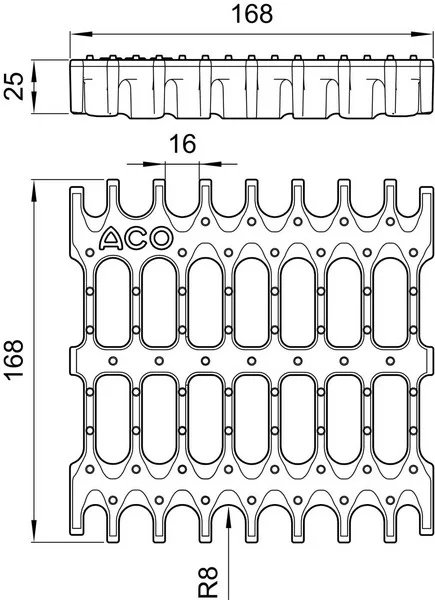

csm 416942 9bc680fd64csm 416942 1 2406b17e3d_Лита гігієнічнаМ 125Антиковзка416942

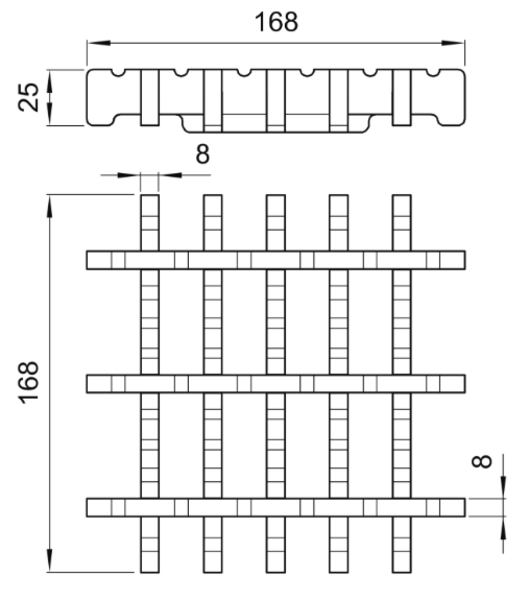

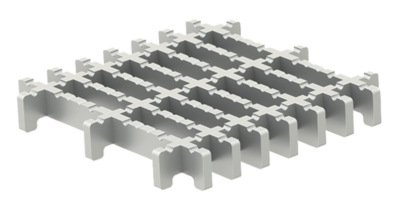

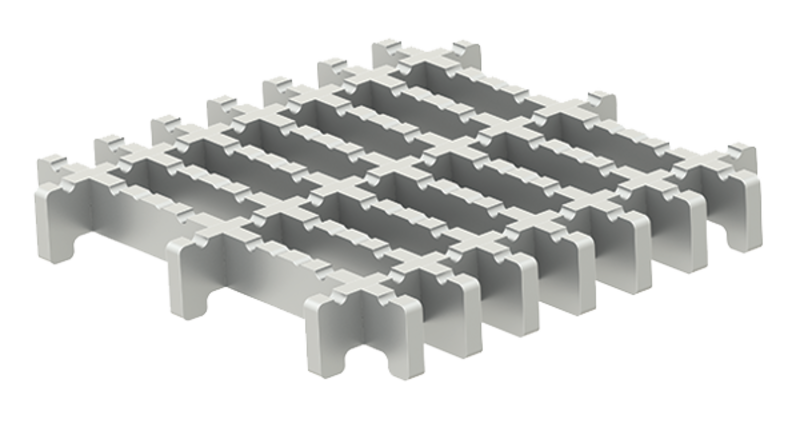

csm 446264 9af72a99a3csm 446264 1 8e4da170e6БезкаркаснаМ 125Антиковзка446264

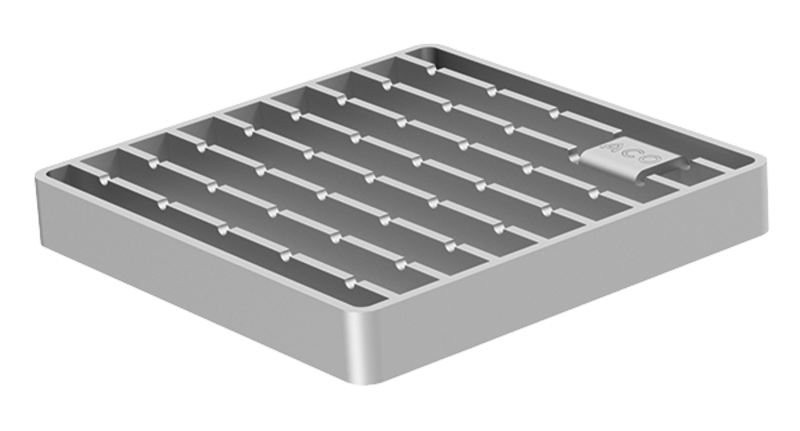

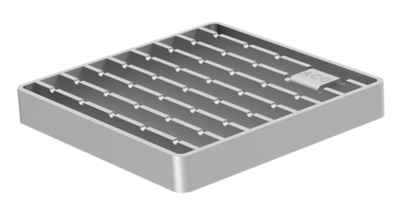

csm 416912 d53bf763efcsm 416912 1 968e7093c5СтрижневаR 50Антиковзка416912
М 125Антиковзка408093
_Гладка408020
N 250Гладка408043

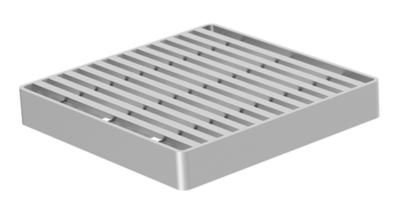

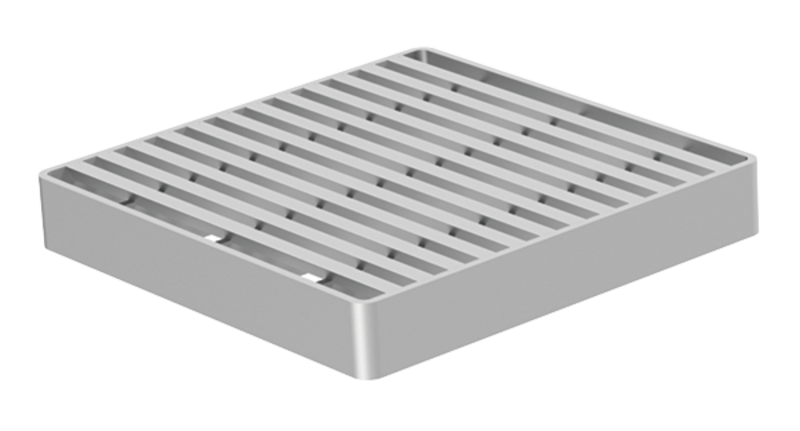

csm 408022 e1b7c3c32ccsm 408022 1 bcedc83919HeelsafeL 15Гладка408022

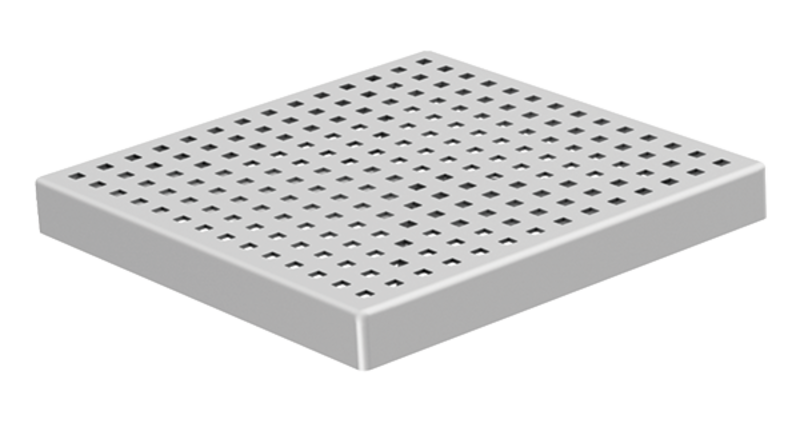

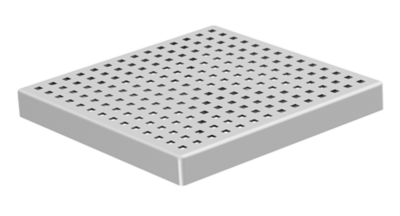

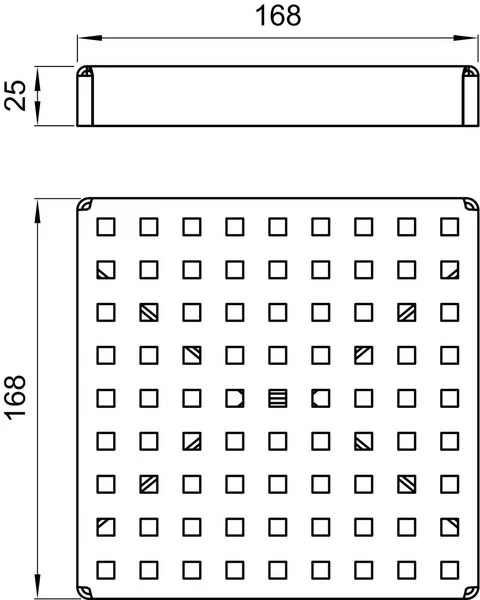

csm 408092 50261a7b22csm 408092 1 8ea6b4ce3cQuadratoL 15Гладка408092

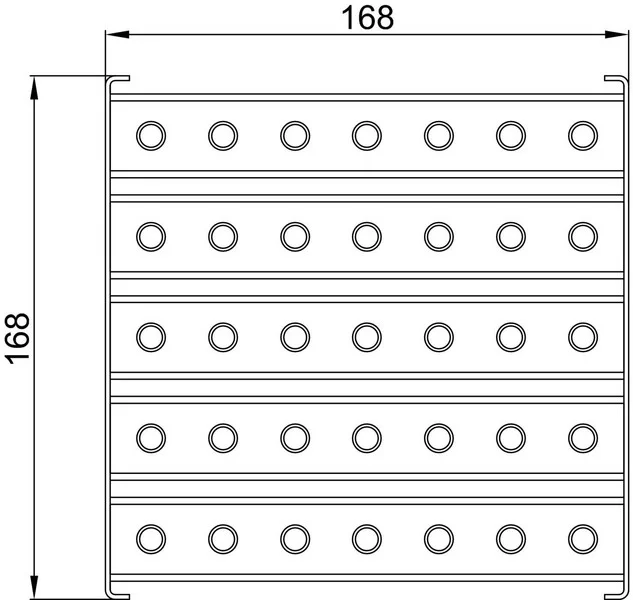

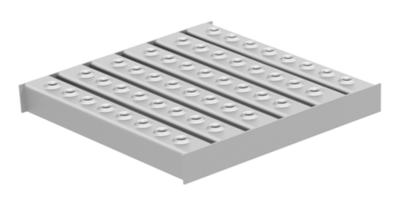

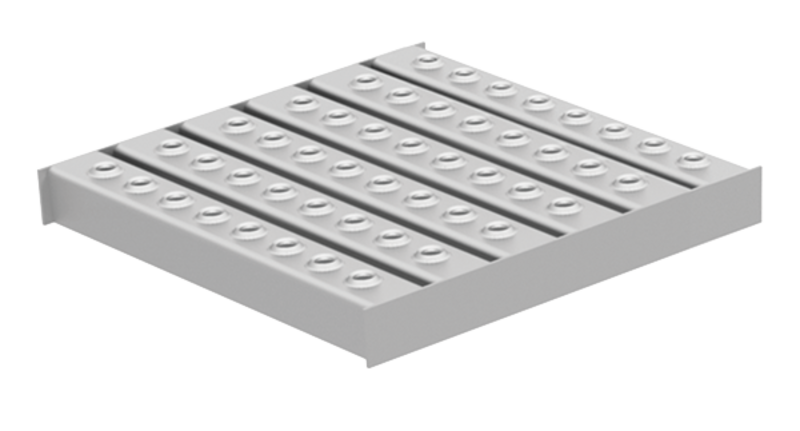

csm 408094 5ed69aa9afcsm 408094 1 0db07dc77bMulti-Slot 5L 15Антиковзка408094

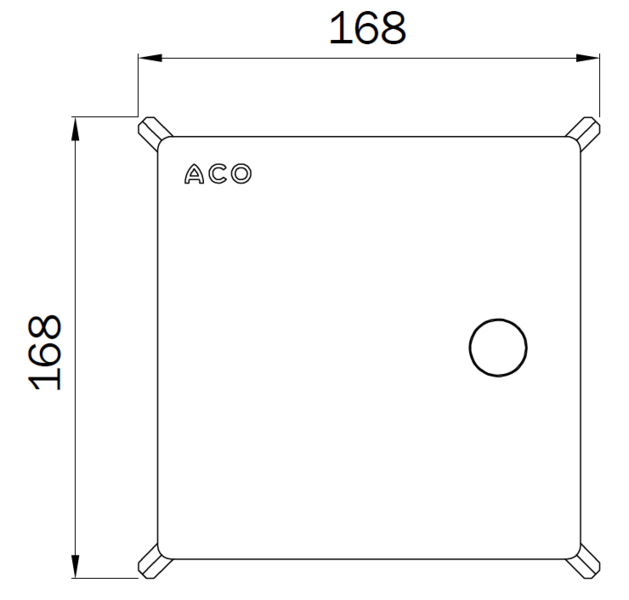

csm 445780 1 c953a9833c_SlotR 50Гладка445780
_M125Гладка445782

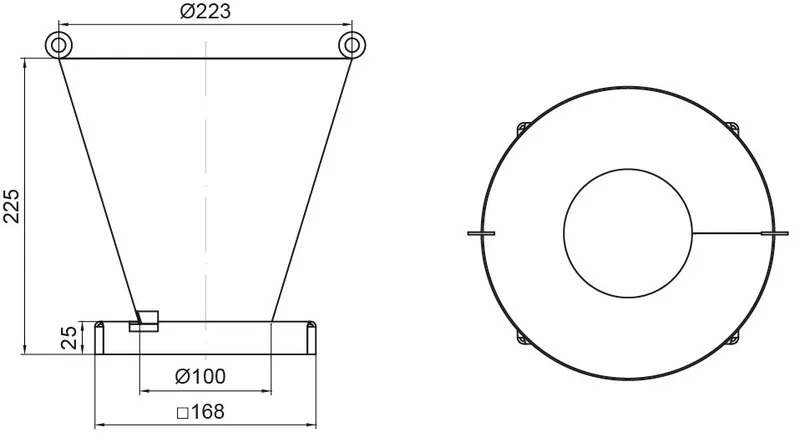

415918415918 1_Лійка––415918

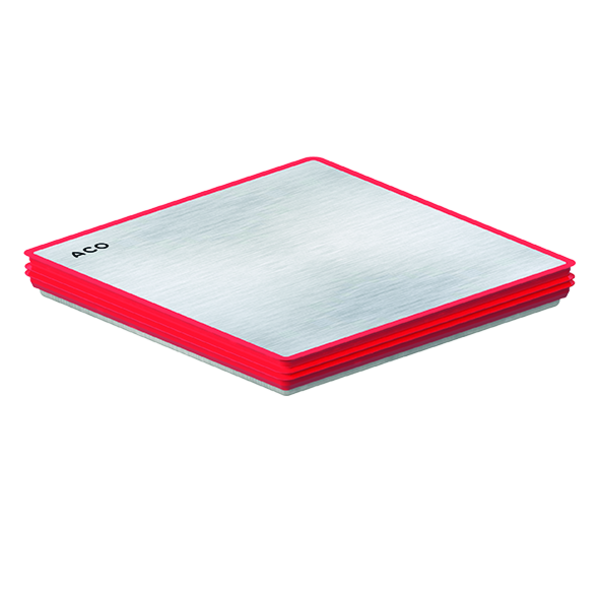

csm 445398 996f4fffaacsm 445398 1 423423f38a_Глуха кришкаR 50Гладка445398
_M125Гладка445605

Аксесуари до гігієнічних трапів серії 142

ЗображенняКреслення
(завантажити)		ОписЗастосуванняМатеріалАртикул

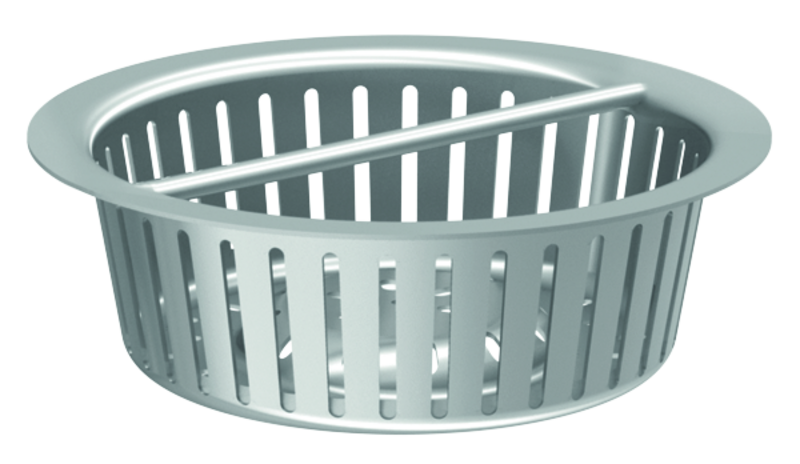

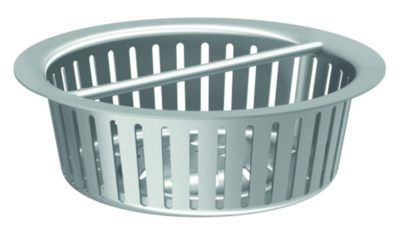

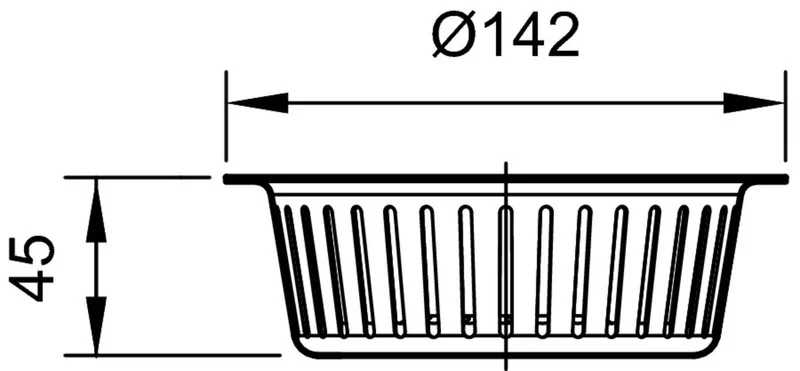

csm 416900 8acd54b85ecsm 416900 bef60d5269Відстійник
об’єм 0,4 л
  • До двокорпусних трапів 142
  • Вертикальний чи
    горизонтальний
AISI 304416900

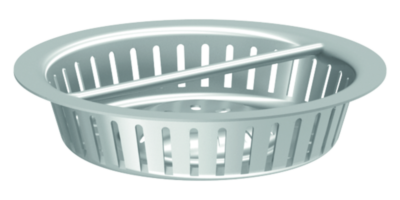

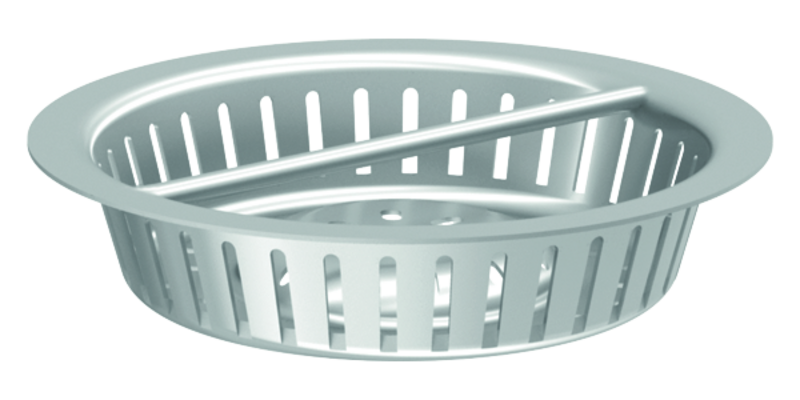

csm 416902 fc2fbd98d7csm 416902 3c5b07769aВідстійник
об’єм 0,3 л
  • До двокорпусних трапів 142
  • Вертикальний чи
    горизонтальний
AISI 304416902

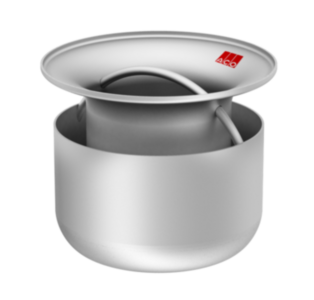

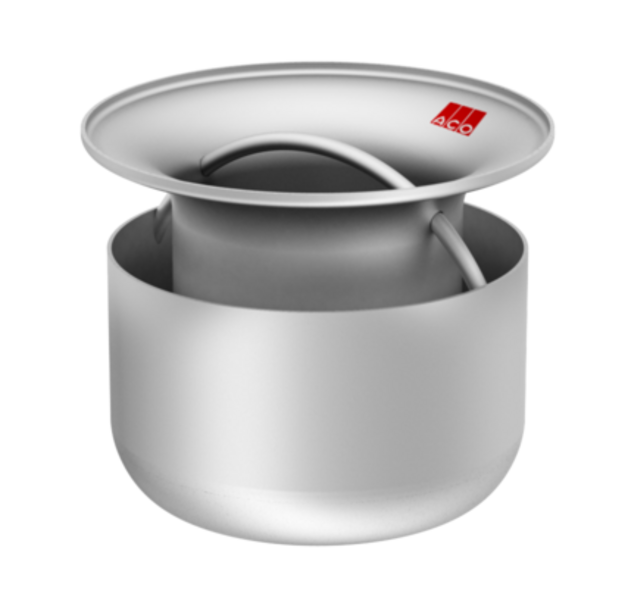

csm 414741 61e57b96efcsm 414741 1 c4ed6fd21fГігієнічний сифон
  • До трапів 142
AISI 304414741
csm 414743 8f84857ba9csm 414742 4e0a680e07Набір кілець
до трапа
  • До двокорпусних трапів 142
SBR414742

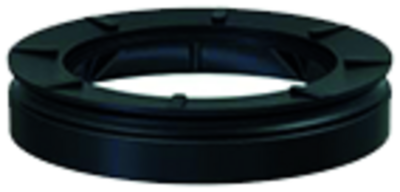

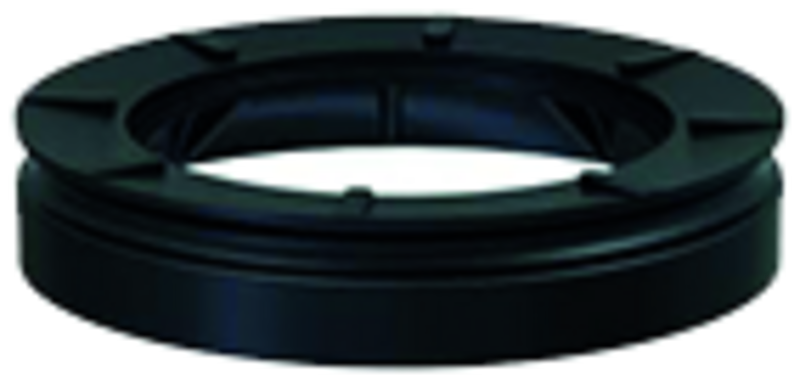

csm 414743 a7716df187csm 414743 1 10a229b60eКільце
для підтримки
сифона
  • Для однокорпусних
    та двокорпусних трапів 142
NBR414743

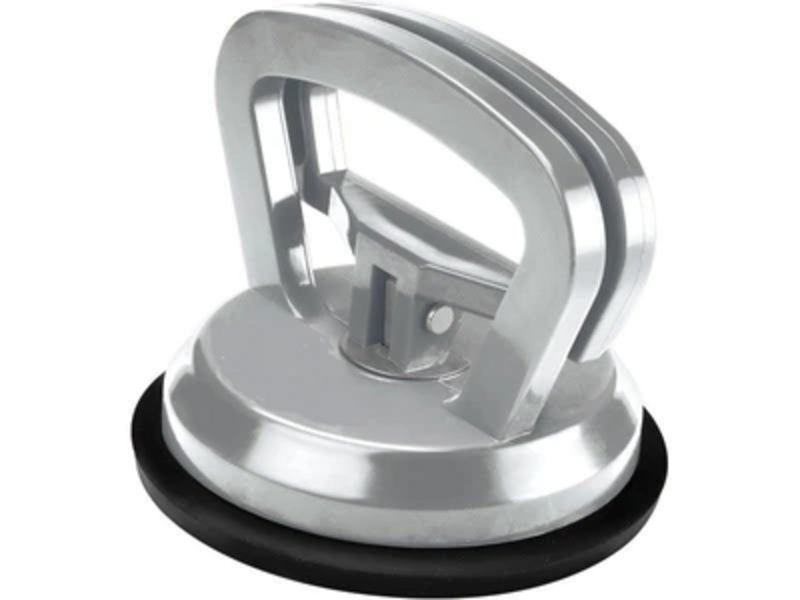

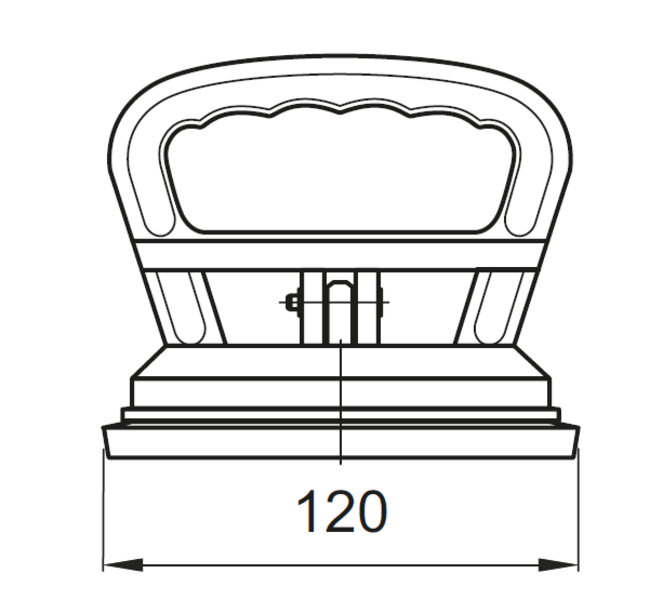

csm 445622 ecf6335dd0csm 445622 1 0a058dd316_Вакуумна ручка
  • Для глухої кришки до трапа
Aлюміній445622
Загальна інформація
Каталог АСО Канали та трапи із нержавіючої сталіpdf
ACO Трапи серії 142pdf
ACO Трапи серії 142онлайн
каталог



Креслення
BIM - пакет даних для Autodesk Revitперейти
Пропускна здатність трапів
Пропускна здатність та будівельні розміри трапівpdf



Сертифікати
Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf
Сертифікат відповідностіpdf
Рекомендації з монтажу
Монтаж однокорпусні трапи ACO з нержавіючої сталіpdf
Монтаж двокорпусні трапи ACO з нержавіючої сталіpdf
