Трапи серії 218

Високі стандарти гігієни і довговічність трапів АСО забезпечуються наступними факторами:

  • трапи відповідають вимогам стандартів гігієни EN ISO № 8, 13, 44; EN 1672 та EN ISO 14159;
  • випуск в нижній точці, відсутність застою рідин;
  • всі трапи виготовляються з нержавіючої сталі AISI 304 і 316L, що забезпечує їх довгий термін служби і можливість якісної дезінфекції;
  • повністю виймається сифон для доступу до каналізації;
  • кромка з заповненням;
  • закруглені кути і гладкі зварні шви – бруд не затримується.
Trapi seriji 157
Технічні характеристики:
  • розміри верхніх частин трапу 300х300 мм
  • пропускна здатність від 4,4 до 6,6 л/с
  • два варіанти: однокорпусний або двокорпусний
  • діаметри випусків 110 та 150 мм
  • широкий вибір решіток під різний клас навантаження
  • відстійники для вертикального і горизонтального випусків
  • вироби виготовлені із нержавіючої сталі марки AISI 304. Вони також можуть бути виконані зі сталі марки 316L.

Однокорпусний трап 218 з сифоном і вертикальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Розмір верху,
мм		Діаметр
випуску
(DN/OD), мм		Артикул

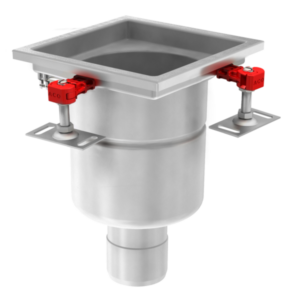

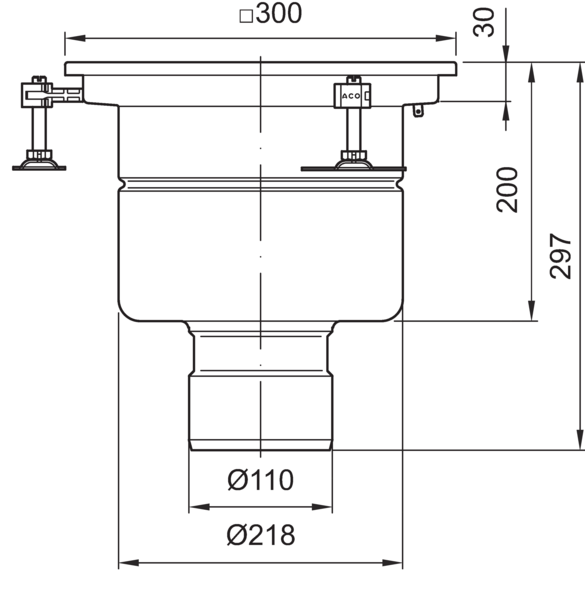

csm 408001 c3c3c6824acsm 408005 1 f0e220b5a3300х300100/110408005
csm 408007 1b6a70c8c1300х300150/160408007



Однокорпусний трап 218 з сифоном і горизонтальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Розмір верху,
мм		Діаметр
випуску
(DN/OD), мм		Артикул

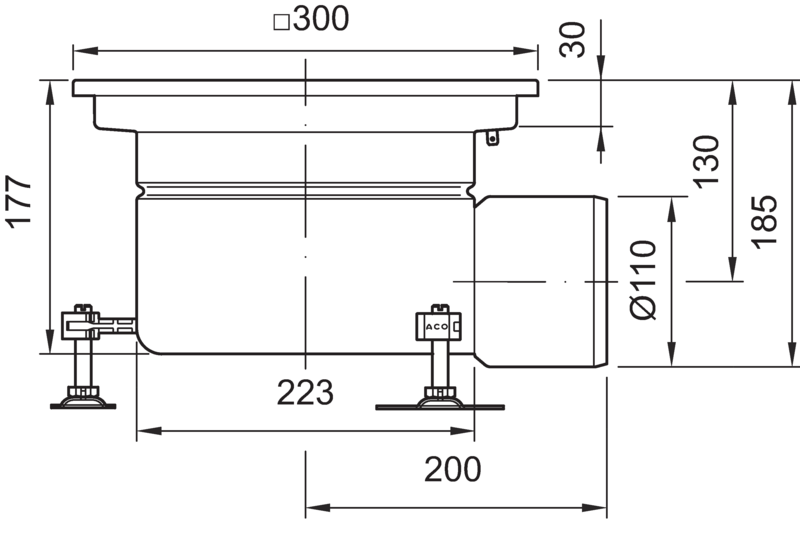

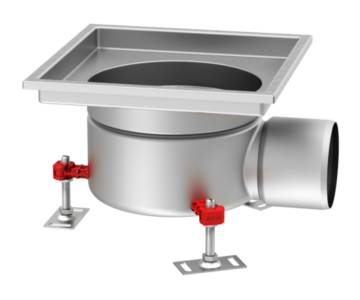

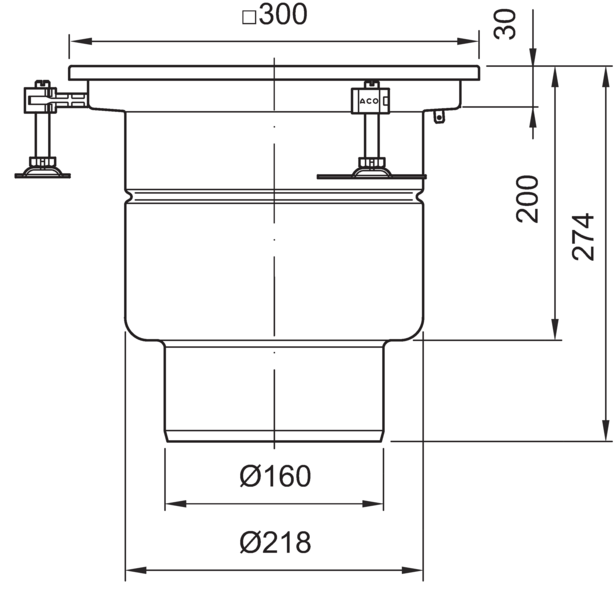

csm 408009 7c97c8112bcsm 408013 1 d2cfef3e13300х300100/110408013

Верхня частина двокорпусного трапа 218, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип верхуВисота
решітки, мм		Артикул

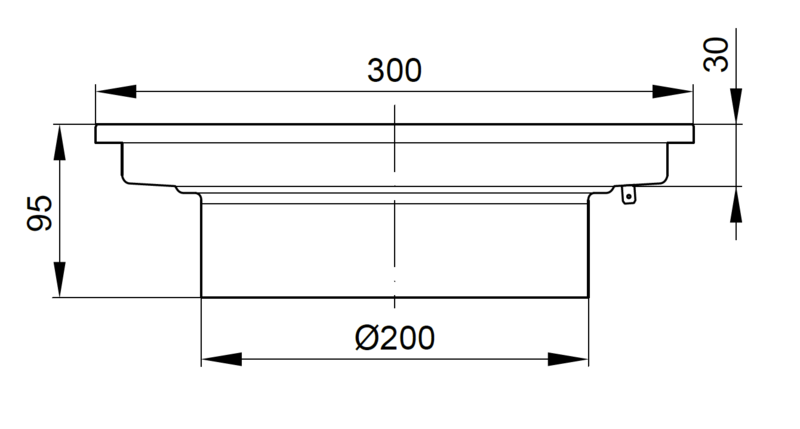

csm 408208 953cdc3a9fcsm 408228 1 a6da071356Квадратний
300х300 мм
для всіх типів
покриття		30408228

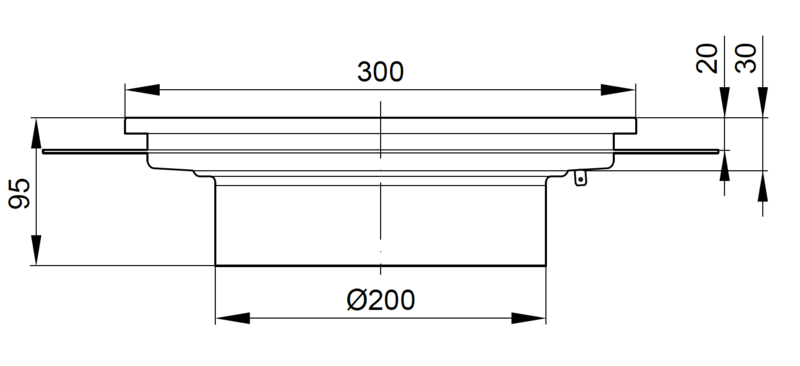

csm 408243 f8cd22b340Квадратний
300х300 мм
для наливних
підлог		30408243

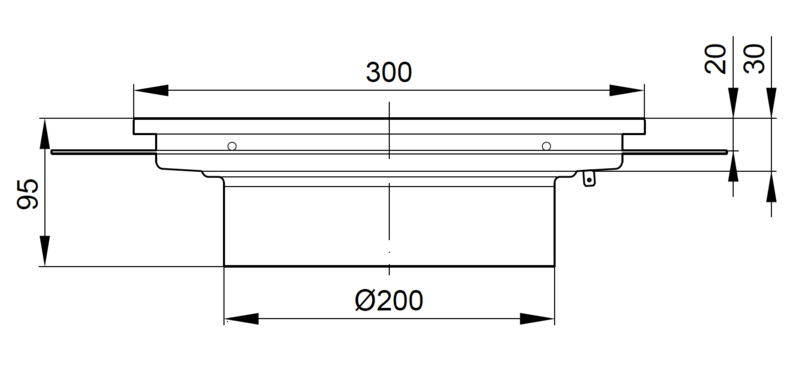

csm 408247 b1b2e04442З функцією
дренажу,
для наливних
підлог		30408247

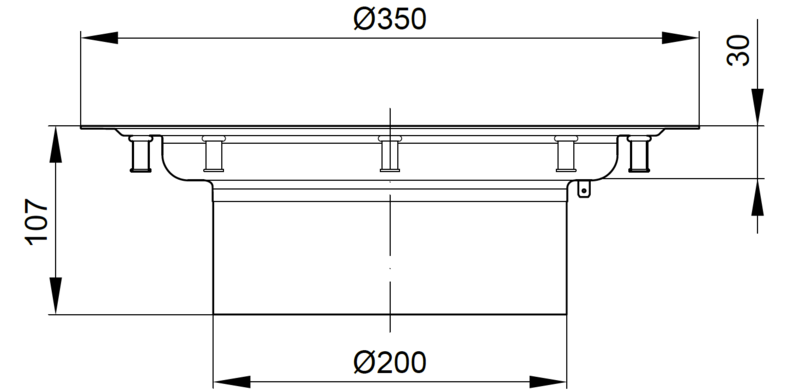

csm 408240 a3d200394ccsm 408242 1 dd3bec5160Для вінілових
підлог		30408242

Нижня частина двокорпусного трапа 218 з сифоном і вертикальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип фланцяДіаметр
випуску
(DN/OD), мм		Артикул

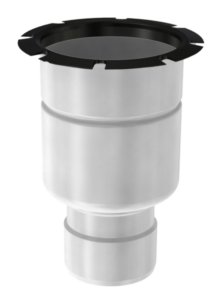

csm 408049 fb5a363a8bcsm 408061 1 c91f4d34a5Стандартний100/110408061
csm 408067 0683548537150/160408067

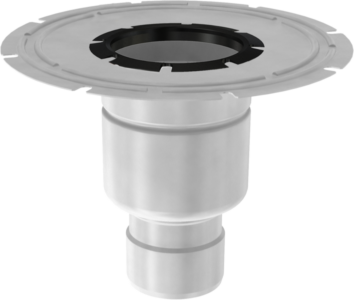

csm 408051 8507a362eecsm 408063 1 f31fa1abbbШирокий –
для рідкої
гідроізоляції		100/110408063
csm 408069 6389b72dcb150/160408069

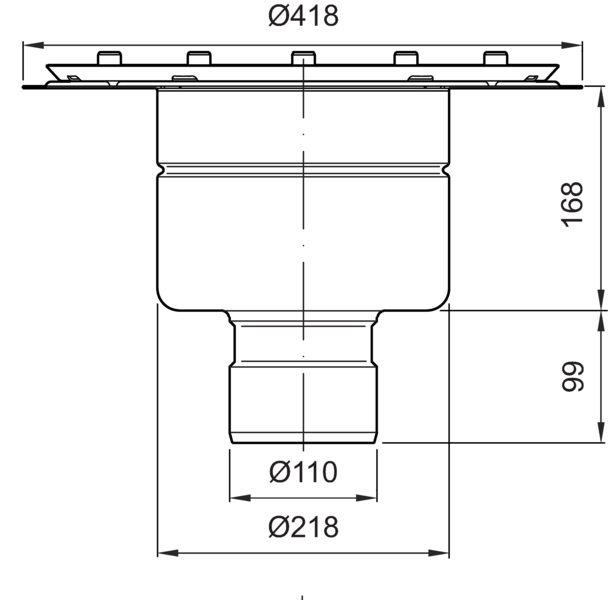

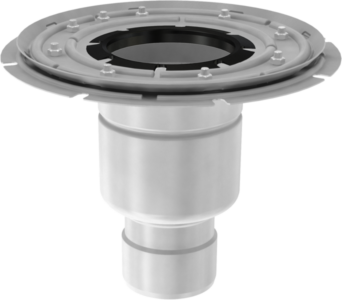

csm 408053 fae53ec6dacsm 408065 1 b9386c1d2eПрижимний –
для рулонної
гідроізоляції		100/110408065

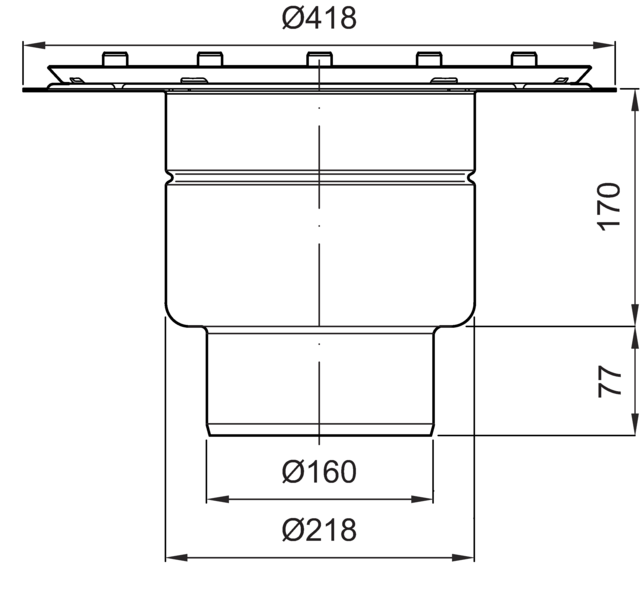

csm 408071 e700bab612150/160408071

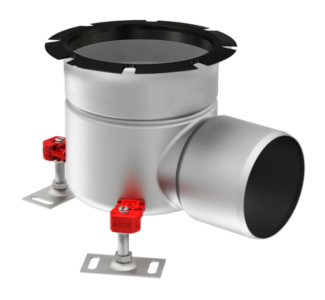

Нижня частина двокорпусного трапа 218 з сифоном і горизонтальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип фланцяДіаметр
випуску
(DN/OD), мм		Артикул

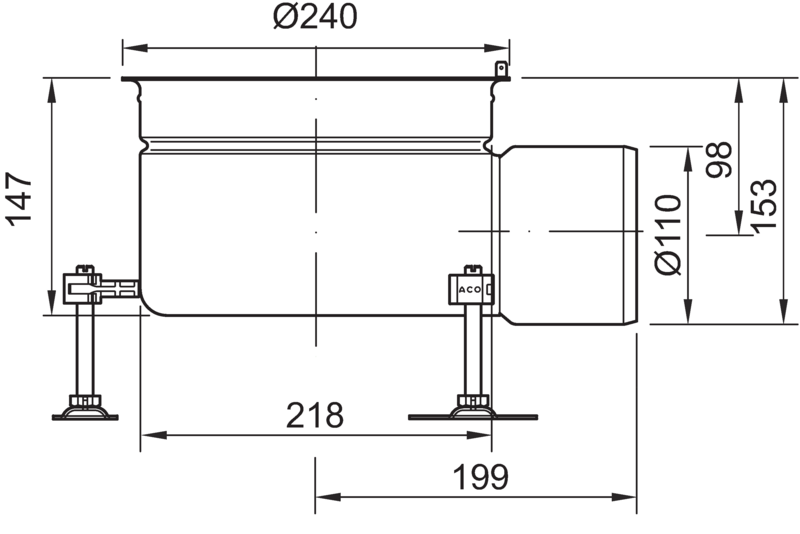

csm 408073 526b112601csm 408085 1 e9e5042fbbСтандартний100/110408085

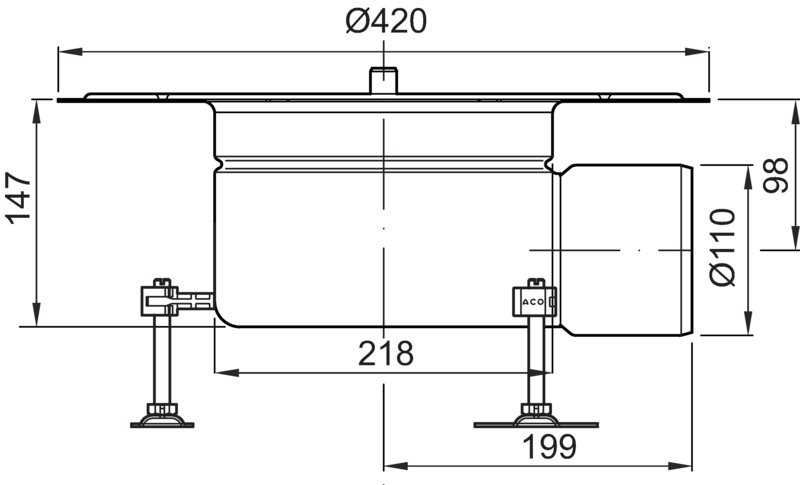

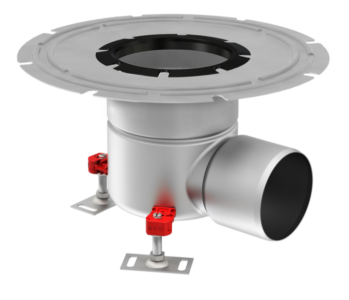

csm 408075 7a0e7dad1ccsm 408087 1 dcd2530b4cШирокий –
для рідкої
гідроізоляції		100/110408087

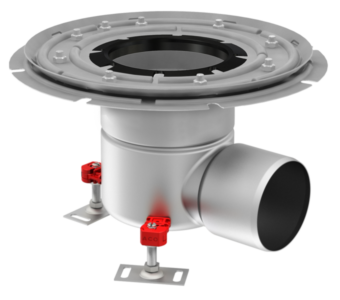

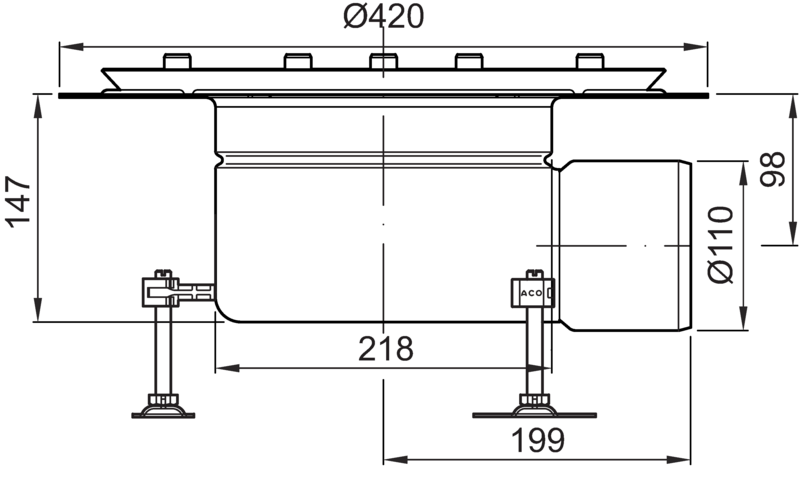

csm 408077 6507f78b81csm 408089 1 fd88b48818Прижимний –
для рулонної
гідроізоляції		100/110408089

Вставки до двокорпусних трапів серії 218, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип вставкиАртикул

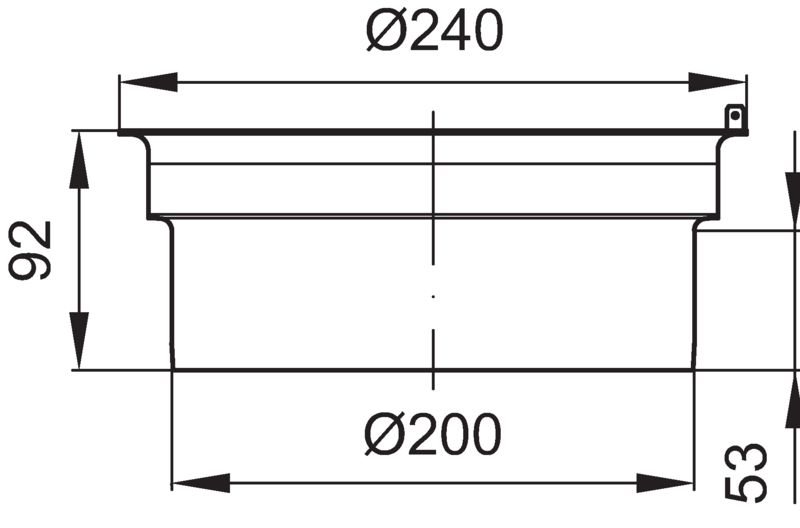

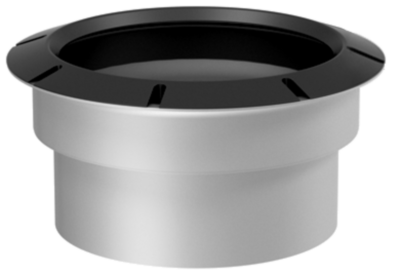

csm 408249 132a9338f2csm 408209 1 223f74c2b3Стандартна408209

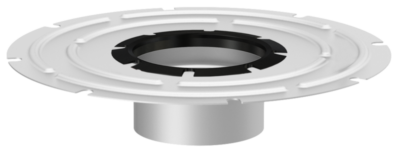

csm 408206 2785be955ecsm 408226 1 da9d28e6f2З фланцем
для рідкої гідроізоляції		408226

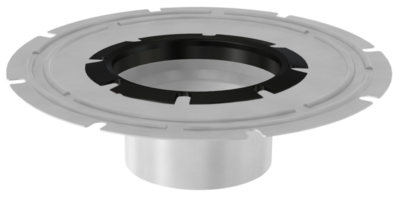

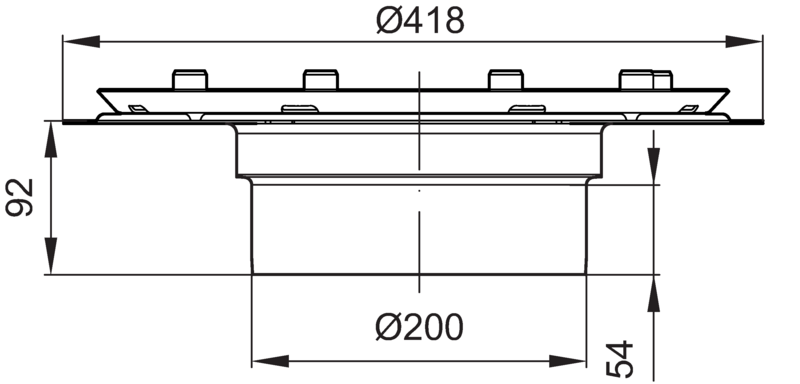

csm 408207 479d3eb645csm 408227 1 12c3431e27З прижимним
фланцем
для рулонної гідроізоляції		408227

Решітки до гігієнічних трапів 218, сталь AISI 304

ЗображенняКреслення
(завантажити)		НазваКлас
навантаження		ПоверхняАртикул

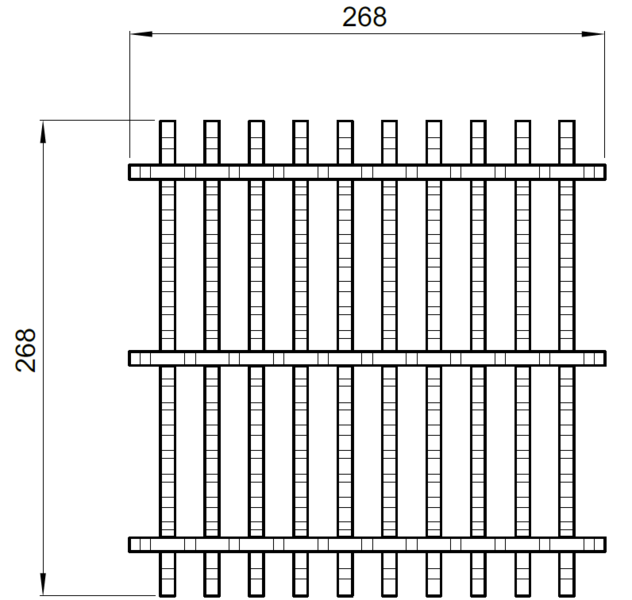

csm 408090 1232f477dbСітчастаL 15Антиковзка408034
Гладка408035

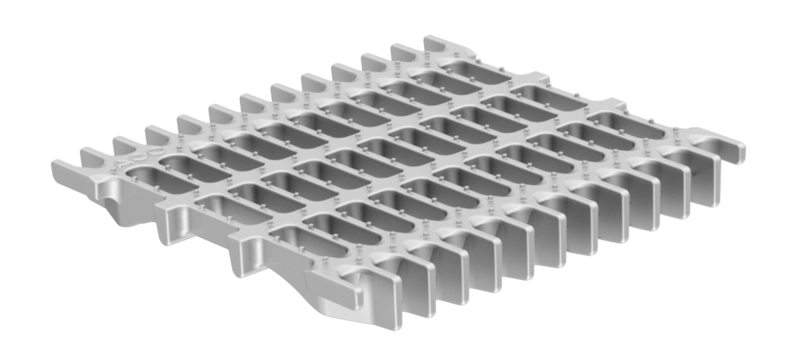

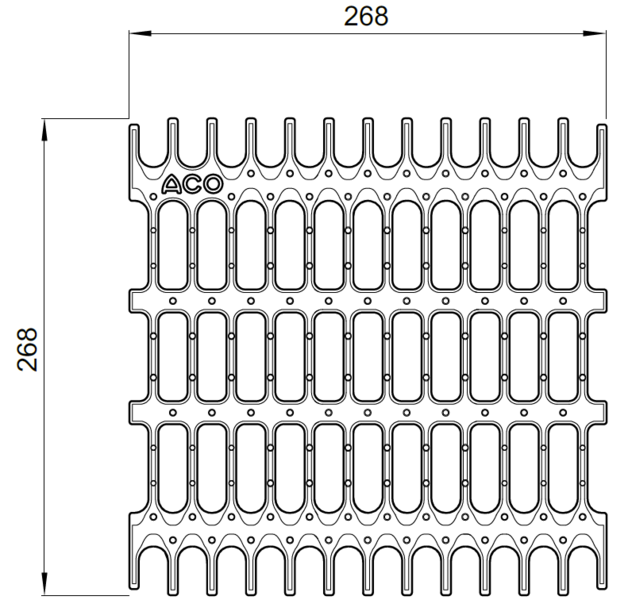

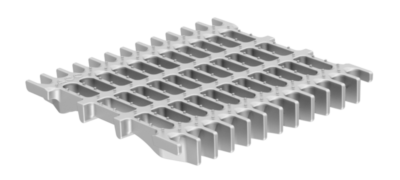

csm 416944 56a2329a80csm 416944 1 5c3ddb672c_Лита гігієнічнаМ 125Антиковзка416944
csm 416942 9bc680fd64csm 446272 1 6eef46c7f3БезкаркаснаМ 125Антиковзка446272
csm 416916 1 d80d4b51dfСтрижневаR 50Антиковзка416916
М 125Антиковзка408037
_Гладка408038
N 250Гладка408045
HeelsafeL 15Гладка408040
csm 408036 1 63c05ea4efQuadratoL 15Гладка408036

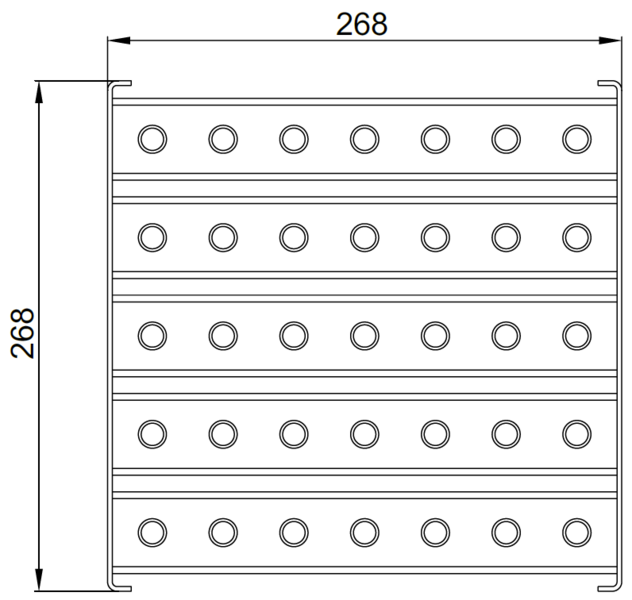

csm 408042 1 56ccd16809Multi-Slot 5L 15Антиковзка408042
csm 408039 1 e077fb4785SlotM 125Гладка408039
_Лійка––413547
csm 445400 1 c50526ad7aГлуха кришкаR 50Гладка445400
M125Гладка445609

Решітки до трапів 218 (до верхніх частин під вінілові покриття підлоги), сталь AISI 304

ЗображенняКреслення
(завантажити)		НазваКлас
навантаження		ПоверхняАртикул

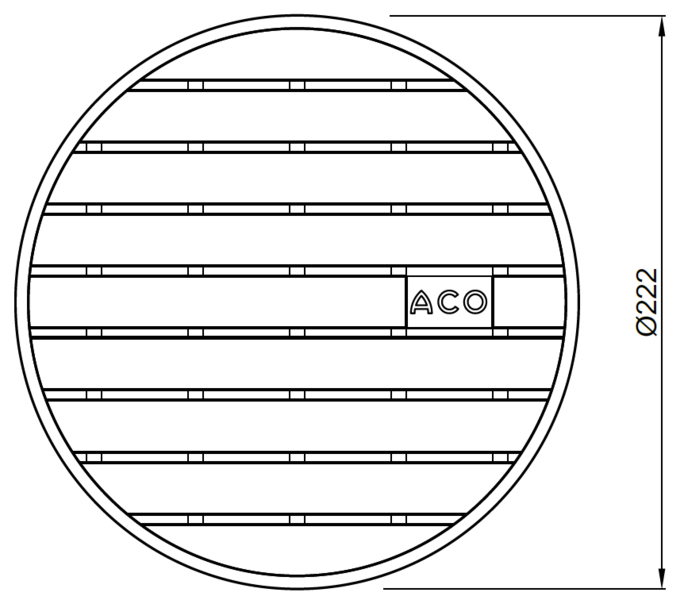

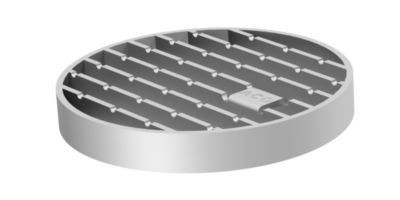

csm 97146 f8c116a02fcsm 97148 1 03beeedbd5СтрижневаM 125Гладка97148

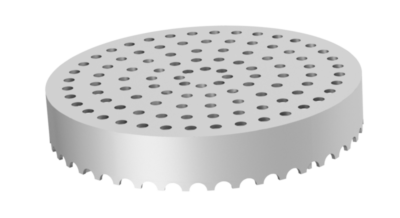

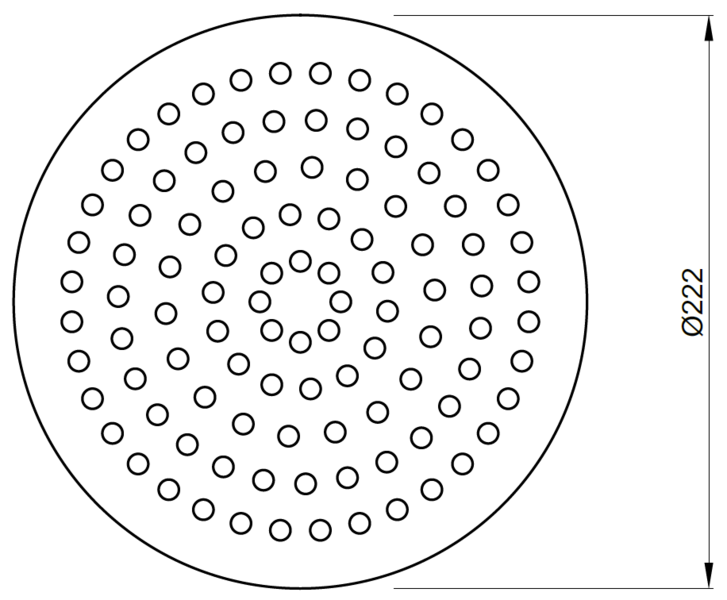

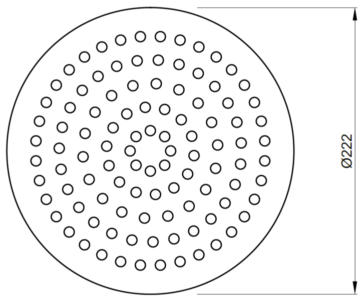

csm 97152 c7a9865530csm 97153 1 67f1694f1cПерфорованаL 15Гладка97153

Аксесуари до гігієнічних трапів серії 218

ЗображенняКреслення (завантажити)ОписЗастосуванняМатеріалАртикул
csm 416900 8acd54b85e_Відстійник об’єм 1,4 л
  • Вертикальний відстійник
  • для однокорпусних та двокорпусних трапів 218
AISI 304416908
csm 416902 fc2fbd98d7_Відстійник об’єм 0,7 л
  • Горизонтальний відстійник
  • для однокорпусних та двокорпусних трапів 218
AISI 304416910

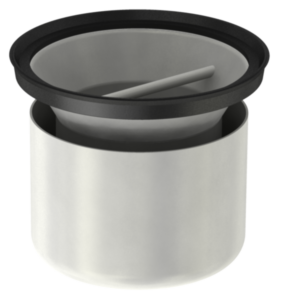

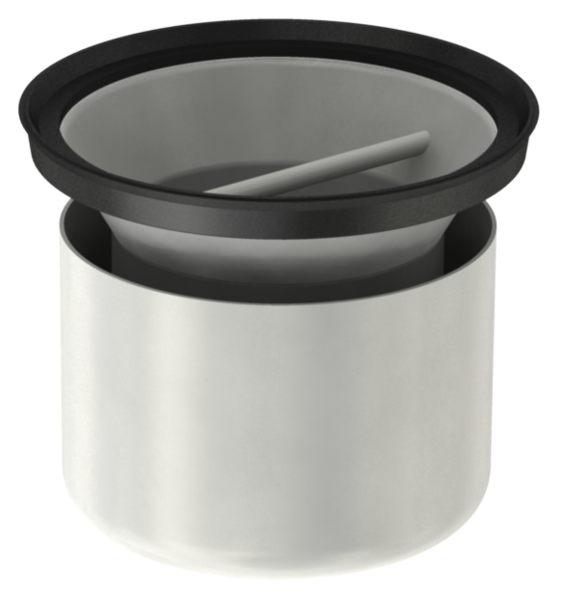

csm 408220 6d81417a7d_Сифон до трапа (висота 50 мм)
  • Для однокорпусних та двокорпусних трапів 218
AISI 304408220
csm 414743 8f84857ba9_

Набір кілець до трапа

  • SBR
  • Для двокорпусних трапів 218
SBR408225
_

Кільце до трапа

  • NBR
  • Для однокорпусних та двокорпусних трапів 218
NBR408221
csm 445622 ecf6335dd0csm 445622 1 0a058dd316_Вакуумна ручка
  • Для глухої кришки до трапа
Aлюміній445622
