Трапи серії 157

Високі стандарти гігієни і довговічність трапів АСО забезпечуються наступними факторами:

  • трапи відповідають вимогам стандартів гігієни EHEDG № 8, 13, 44; EN 1672 та EN ISO 14159;
  • випуск в нижній точці, відсутність застою рідин;
  • всі трапи виготовляються з нержавіючої сталі AISI 304 і 316L, що забезпечує їх довгий термін служби і можливість якісної дезінфекції;
  • повністю виймається сифон для доступу до каналізації;
  • кромка з заповненням;
  • закруглені кути і гладкі зварні шви – бруд не затримується.

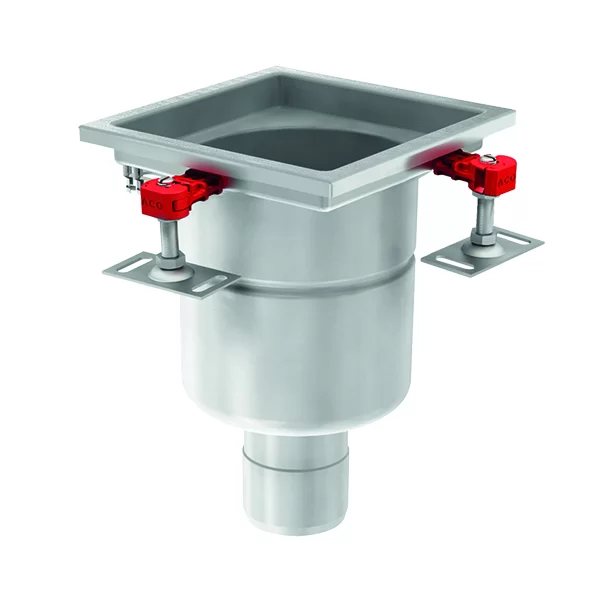

Trapi seriji 157
Технічні характеристики:
  • розміри верхніх частин трапу 200х200 мм
  • пропускна здатність від 2,6 до 4,4 л/с
  • два варіанти: однокорпусний або двокорпусний
  • діаметри випусків 70 і 100 мм
  • широкий вибір решіток під різний клас навантаження
  • відстійники для вертикального і горизонтального випусків
  • вироби із виготовлені із нержавіючої сталі марки AISI 304. Вони також можуть бути виконані зі сталі марки 316L

Однокорпусний трап 157 з сифоном і вертикальним випуском, сталь AISI 304

ображенняКреслення
(завантажити)		Розмір верху,
мм		Діаметр
випуску
(DN/OD), мм		Артикул

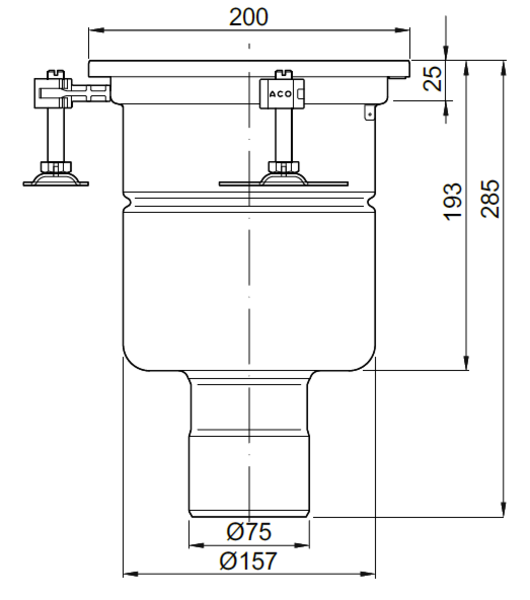

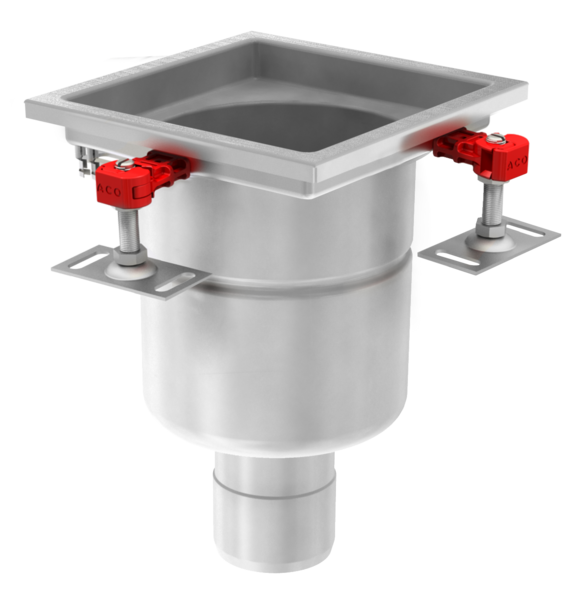

csm 408001 c3c3c6824acsm 408001 1 d7acf6804c200х20070/75408001

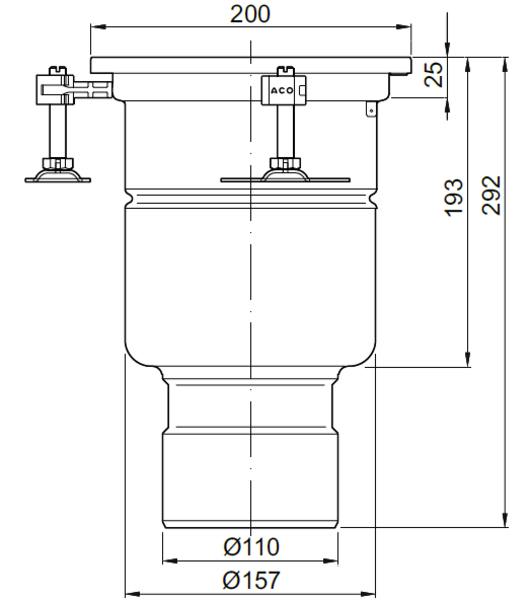

csm 408003 9c456202d3200х200100/110408003

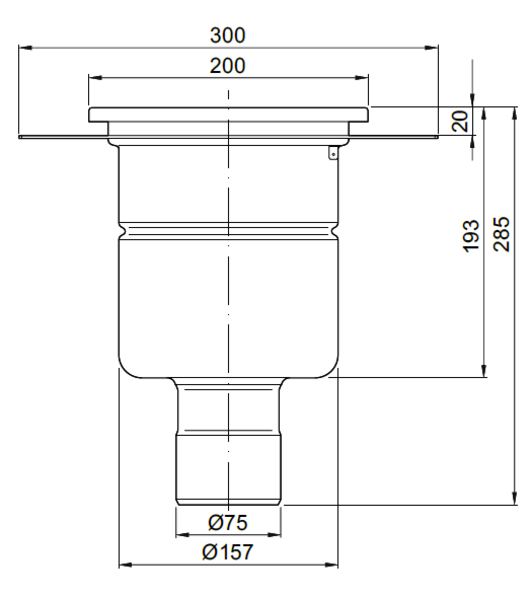

csm 408047 1f24170aa1200х20070/75408047

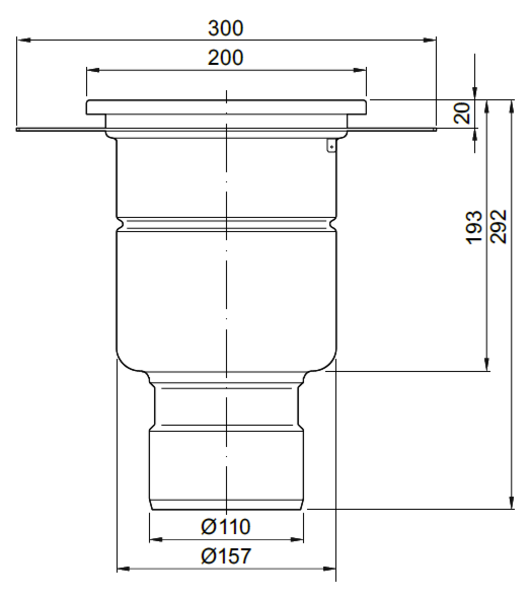

csm 408099 9961db2f25200х200100/110408099

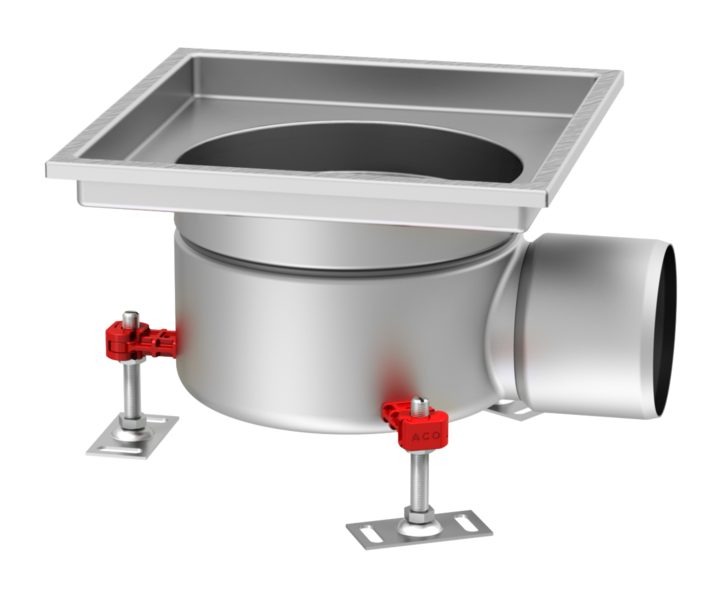

Однокорпусний трап 157 з сифоном і горизонтальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Розмір верху,
мм		Діаметр
випуску
(DN/OD), мм		Артикул

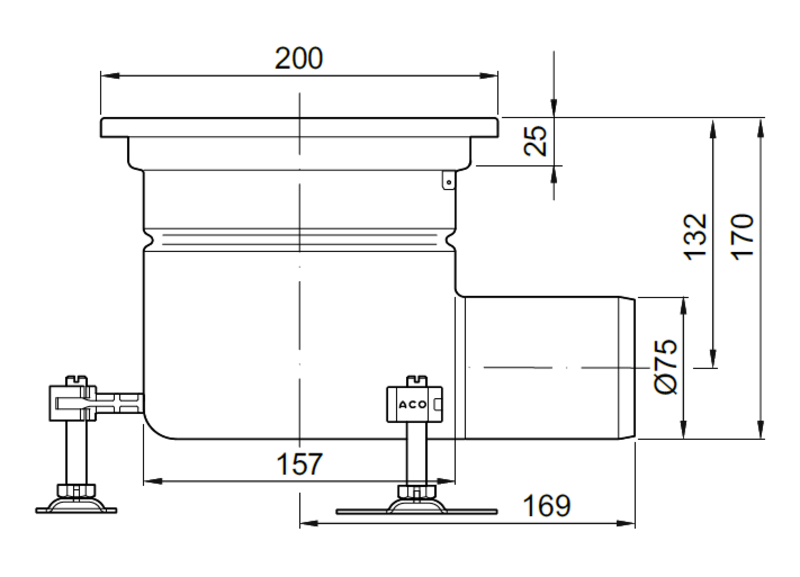

csm 408009 7c97c8112bcsm 408009 1 1cc76d031c200х20070/75408009

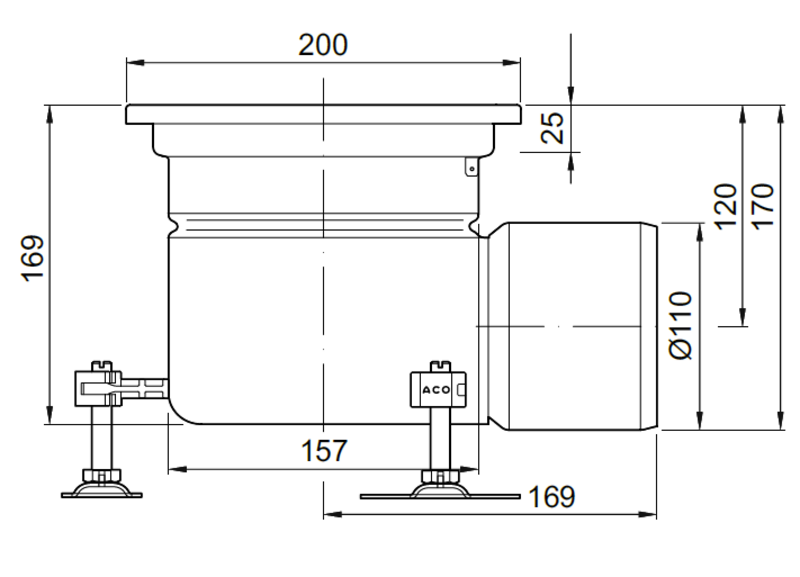

csm 408011 7fd3cdd09c200х200100/110408011

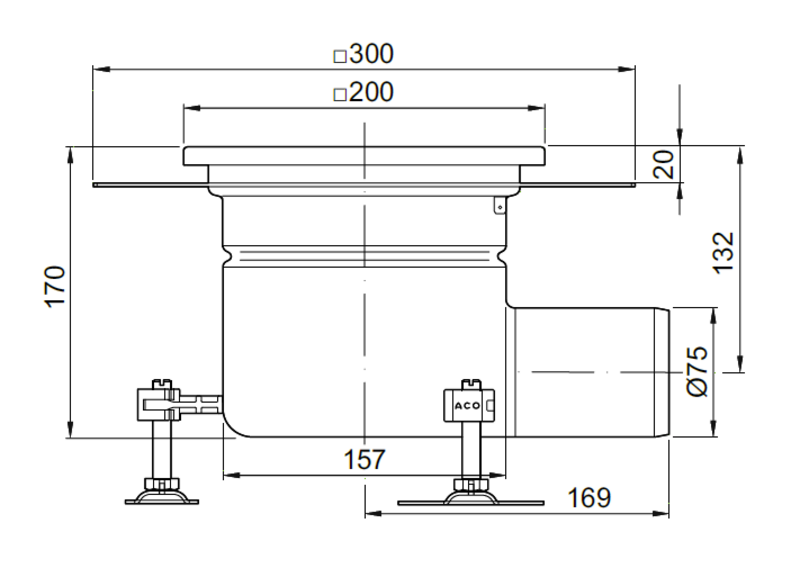

csm 408014 7187b6fc0c200х20070/75408014

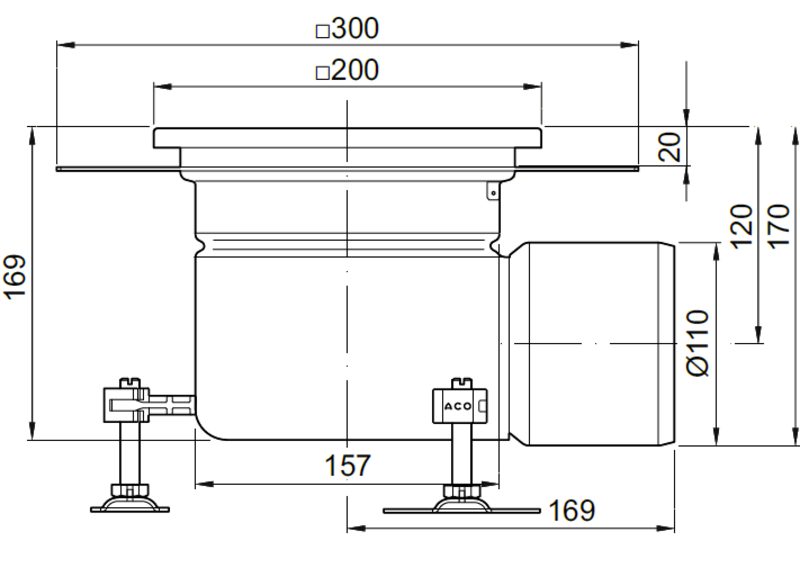

csm 408015 d16f2ae2be200х200100/110408015

Верхня частина двокорпусного трапа 157, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип верхуВисота
решітки, мм		Артикул

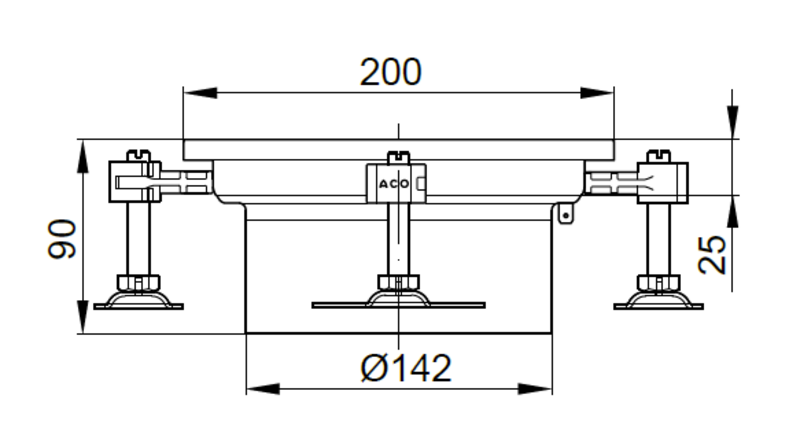

csm 408208 953cdc3a9fcsm 408208 1 dba3fa0223Квадратний
200х200 мм
для всіх типів
покриття		25408208

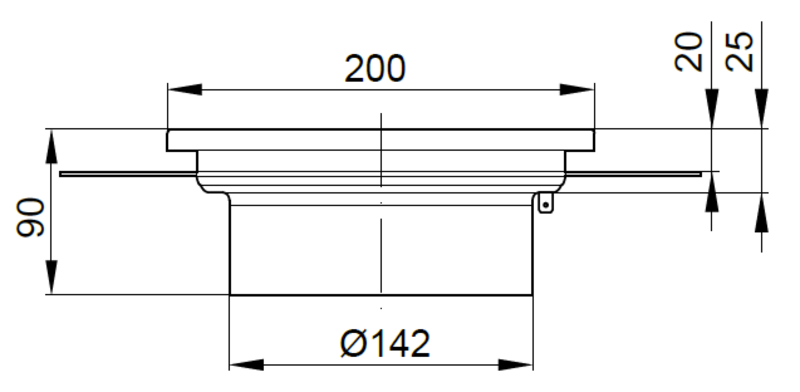

csm 408241 193e4f3fbfКвадратний
200х200 мм
для наливних
підлог		25408241

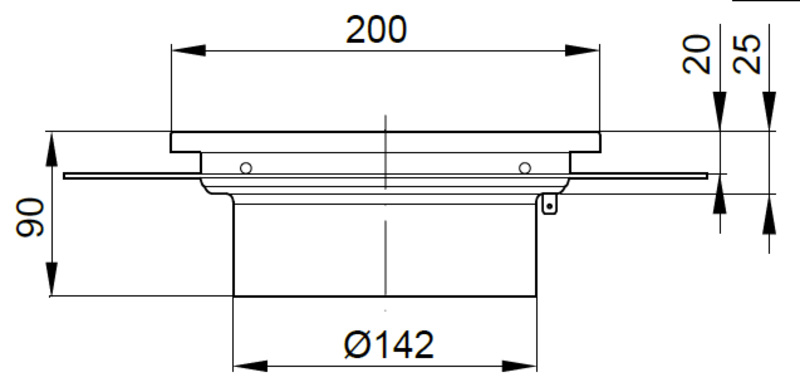

csm 408244 a2336600a4Квадратний
200х200 мм
для наливних
підлог,
з дренажем		25408244

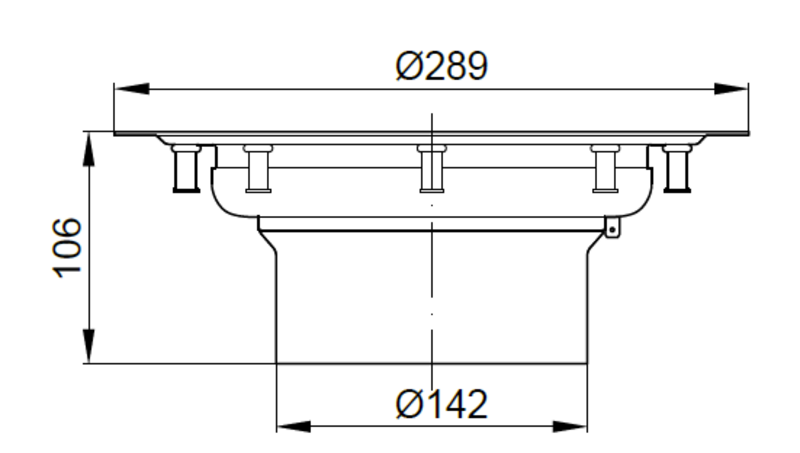

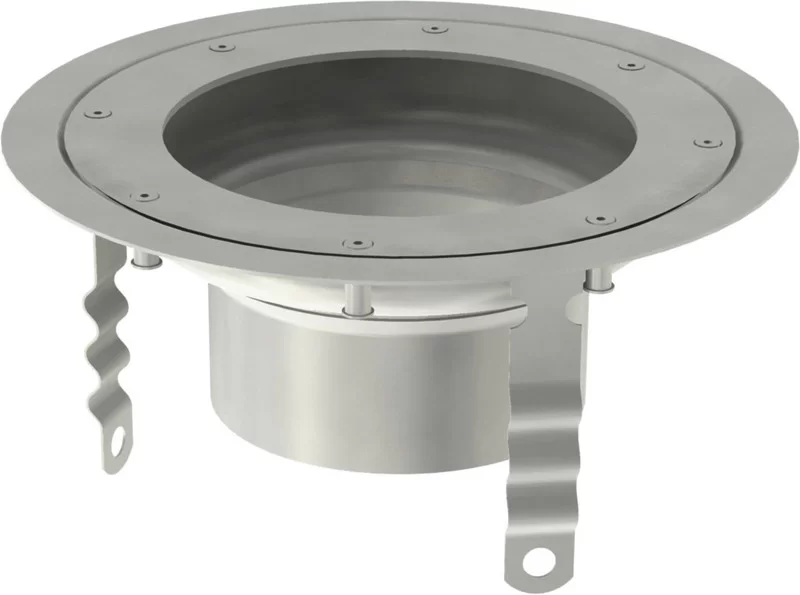

csm 408240 a3d200394ccsm 408240 1 2f775c0cabДля вінілових
підлог		30408240

Нижня частина двокорпусного трапа 157 з сифоном і вертикальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип фланцяДіаметр
випуску
(DN/OD), мм		Артикул

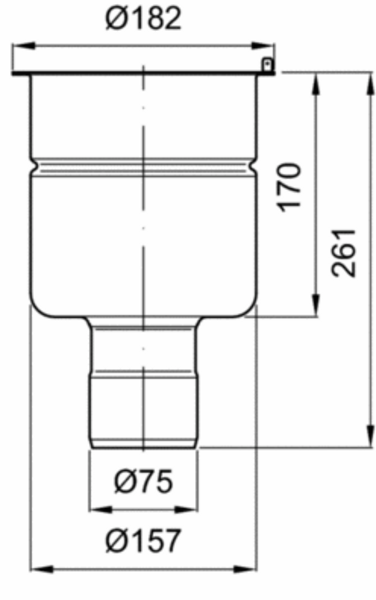

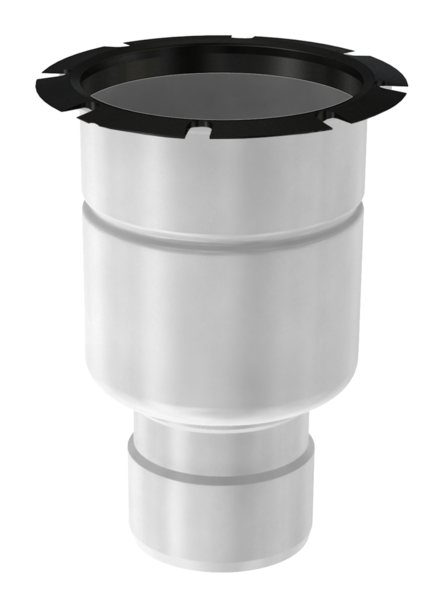

csm 408049 fb5a363a8bcsm 408049 1 4d36f9e7c3Стандартний70/75408049

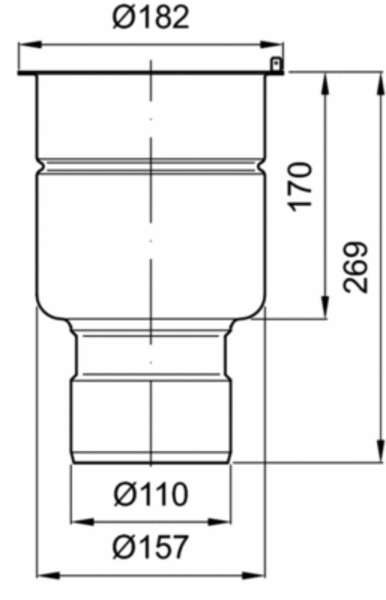

csm 408055 7f033901be100/110408055

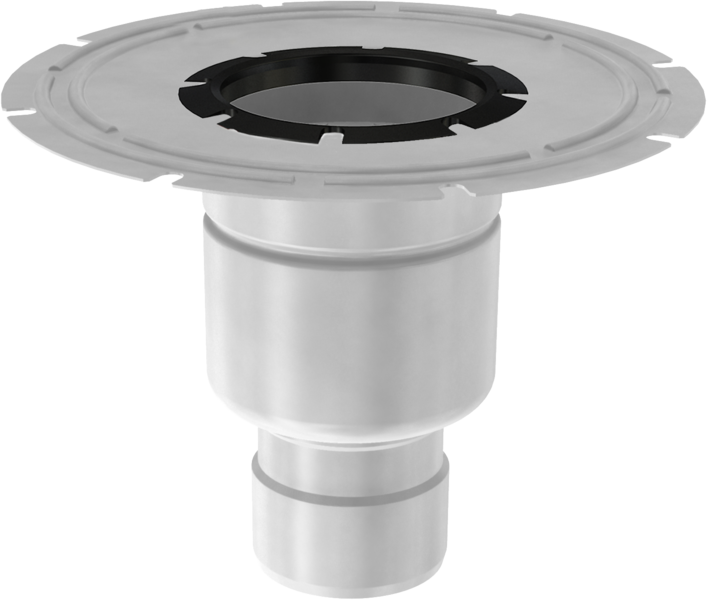

csm 408051 8507a362eecsm 408051 1 ea36ade544Широкий –
для рідкої
гідроізоляції		70/75408051
csm 408057 9158465642100/110408057

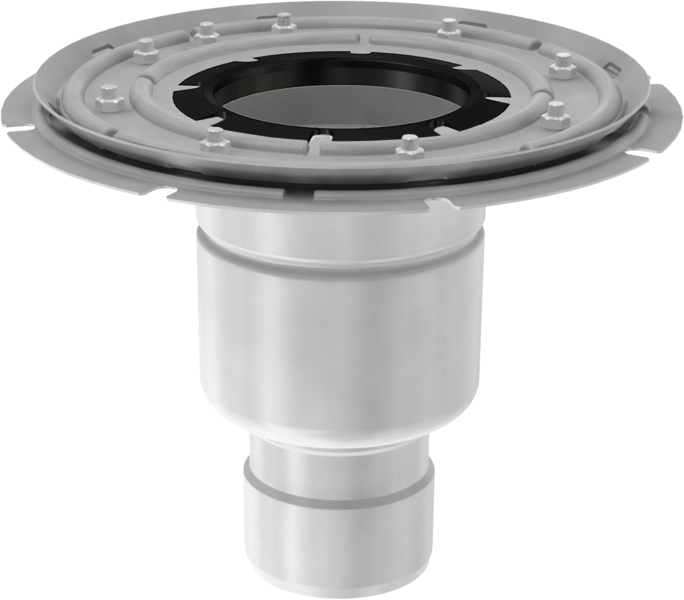

csm 408053 fae53ec6dacsm 408053 1 137f73296aПрижимний –
для рулонної
гідроізоляції		70/75408053
csm 408059 ae161e061e100/110408059

Нижня частина двокорпусного трапа 157 з сифоном і горизонтальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип фланцяДіаметр
випуску
(DN/OD), мм		Артикул

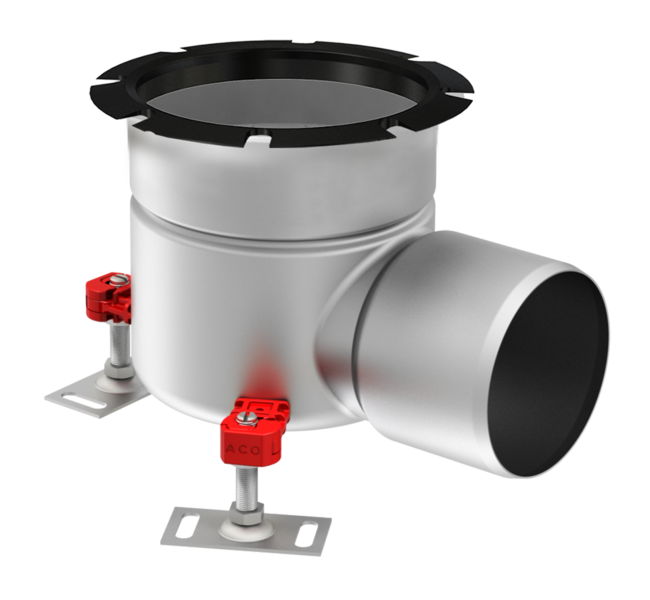

csm 408073 526b112601csm 408073 1 4696ed692aСтандартний70/75408073
csm 408079 56ba304c75100/110408079

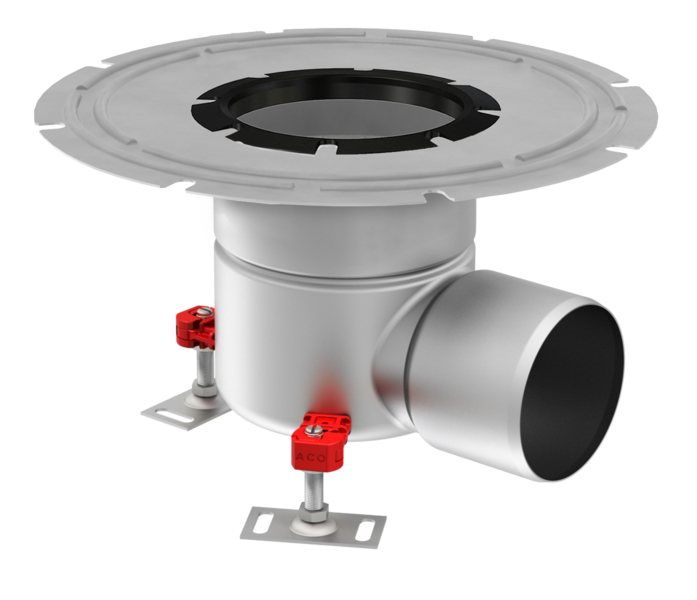

csm 408075 7a0e7dad1ccsm 408075 1 a59add88aaШирокий –
для рідкої
гідроізоляції		70/75408075
csm 408081 016ae341d6100/110408081

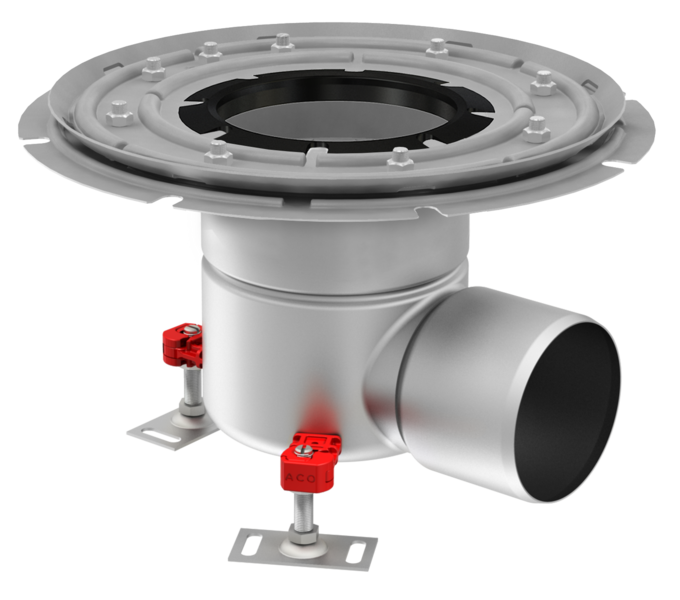

csm 408077 6507f78b81csm 408077 1 c2c5180ac7Прижимний –
для рулонної
гідроізоляції		70/75408077
csm 408083 3b67fca9f2100/110408083

Вставки для двокорпусних трапів серії 157, сталь AISI 304

ЗображенняКреслення
(завантажити)		Тип вставкиАртикул

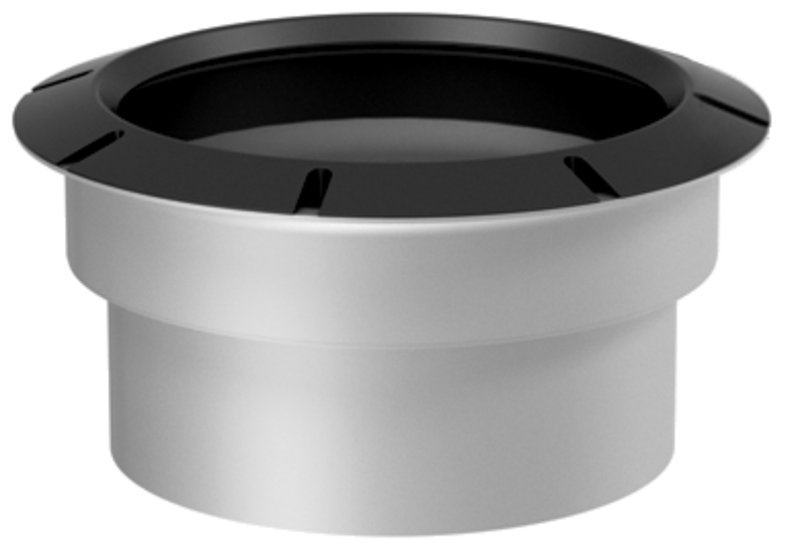

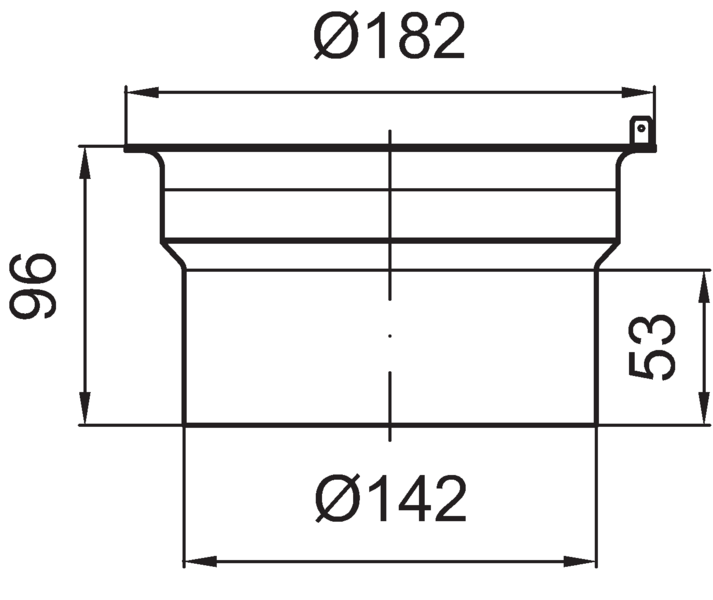

csm 408249 132a9338f2csm 408249 1 23bcdf8945Стандартна408249

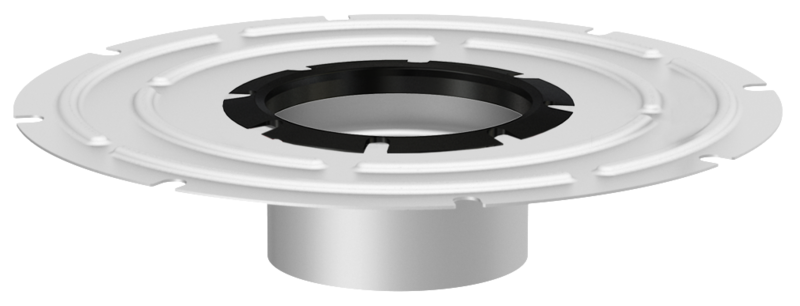

csm 408206 2785be955ecsm 408206 1 90f32b28b7З фланцем
для рідкої гідроізоляції		408206

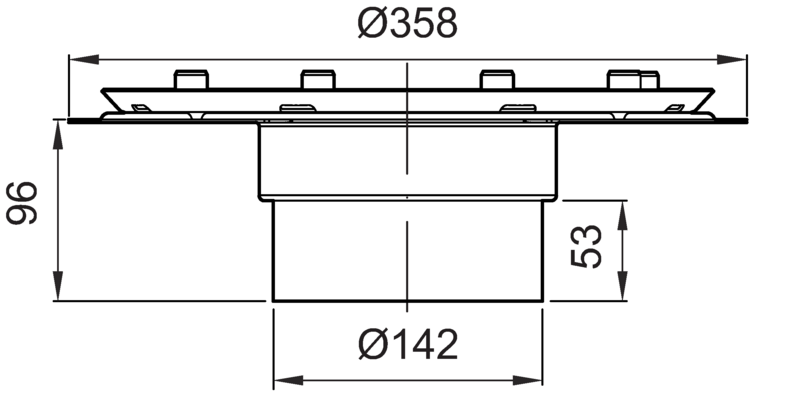

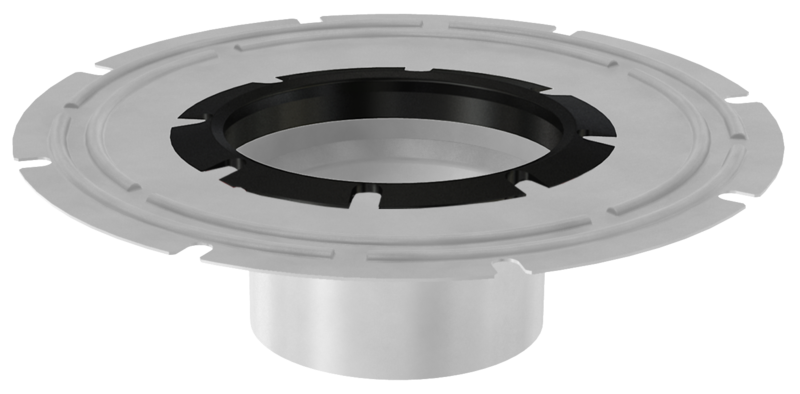

csm 408207 479d3eb645csm 408207 1 1fdae443d4З прижимним
фланцем
для рулонної гідроізоляції		408207

Решітки для гігієнічних трапів 142, сталь AISI 304

ЗображенняКреслення
(завантажити)		НазваКлас
навантаження		ПоверхняАртикул
csm 408090 1232f477dbcsm 408091 92ca590c2fСітчастаL 15Антиковзка408090
Гладка408091
csm 416942 9bc680fd64csm 416942 1 2406b17e3d_Лита гігієнічнаМ 125Антиковзка416942
csm 446264 9af72a99a3csm 446264 1 8e4da170e6БезкаркаснаМ 125Антиковзка446264
csm 416912 d53bf763efcsm 416912 1 968e7093c5СтрижневаR 50Антиковзка416912
М 125Антиковзка408093
_Гладка408020
N 250Гладка408043
csm 408022 e1b7c3c32ccsm 408022 1 bcedc83919HeelsafeL 15Гладка408022
csm 408092 50261a7b22csm 408092 1 8ea6b4ce3cQuadratoL 15Гладка408092
csm 408094 5ed69aa9afcsm 408094 1 0db07dc77bMulti-Slot 5L 15Антиковзка408094
csm 445780 1 c953a9833c_SlotR 50Гладка445780
_M125Гладка445782
415918415918 1_Лійка––415918
csm 445398 996f4fffaacsm 445398 1 423423f38a_Глуха кришкаR 50Гладка445398
_M125Гладка445605

Решітки до гігієнічних трапів 157 (до верхніх частин під вінілові покриття підлоги), сталь AISI 304

ЗображенняКреслення
(завантажити)		НазваКлас
навантаження		ПоверхняАртикул

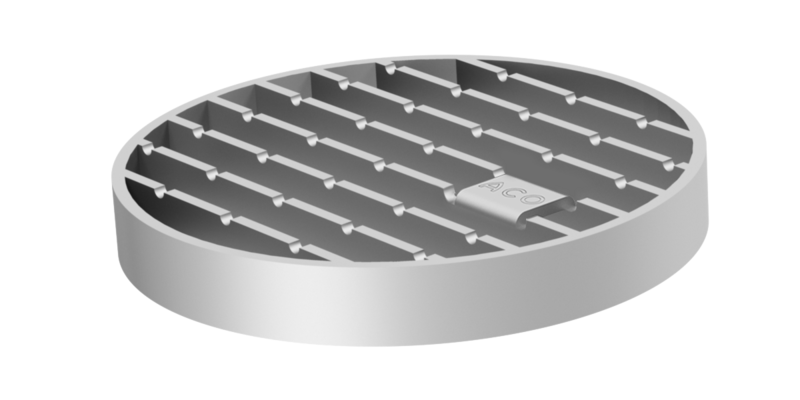

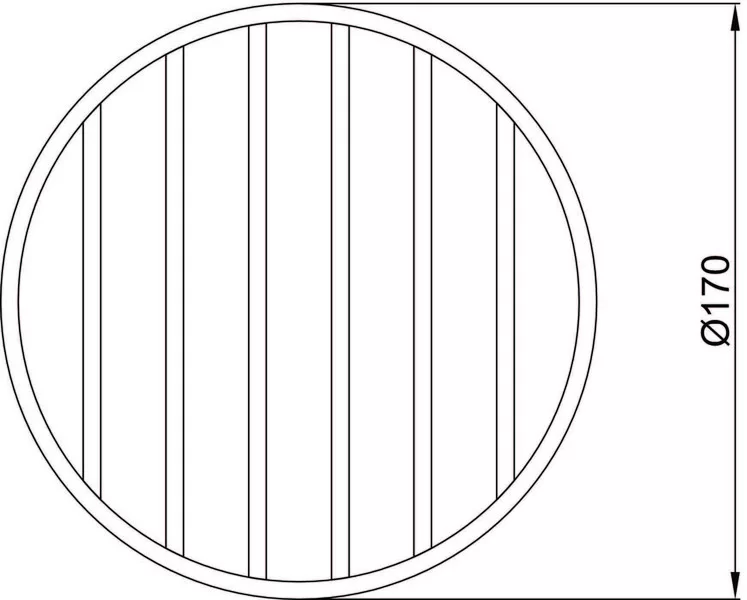

csm 97146 f8c116a02fcsm 97146 1 68686f7886_СтрижневаM 125Гладка97146

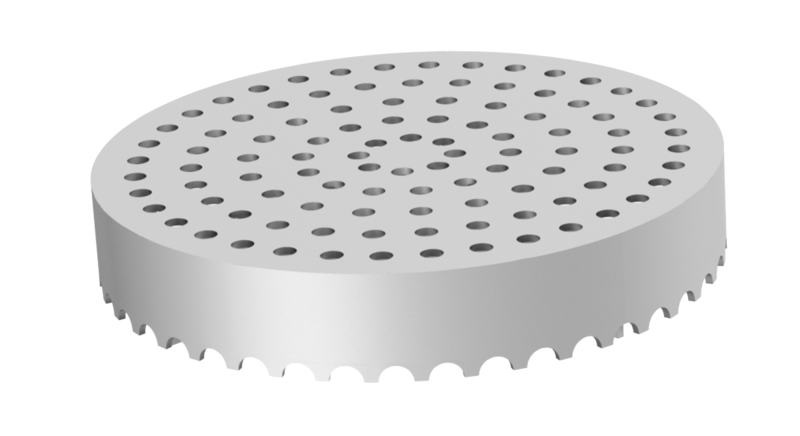

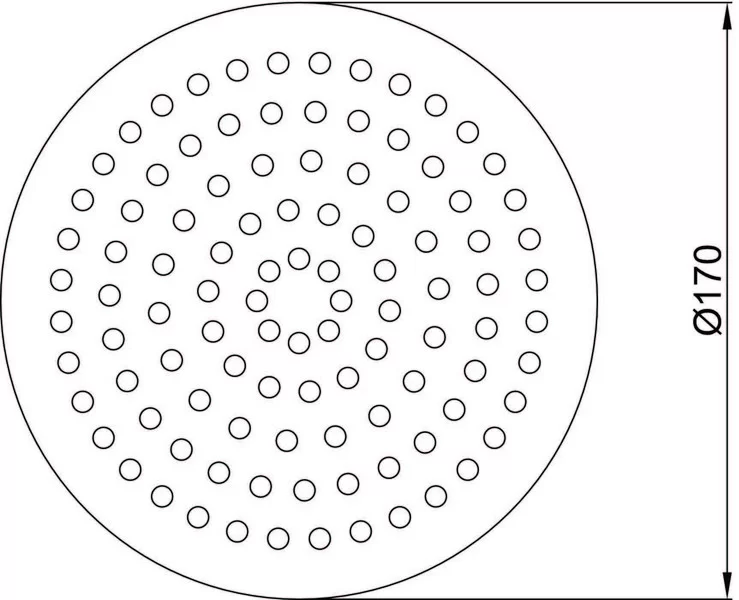

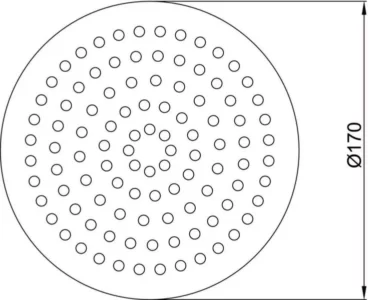

csm 97152 c7a9865530csm 97152 1 5395f56a98_ПерфорованаL 15Гладка97152

Аксесуари до гігієнічних трапів серії 157

Зображення Креслення (завантажити) Опис Застосування Матеріал Артикул

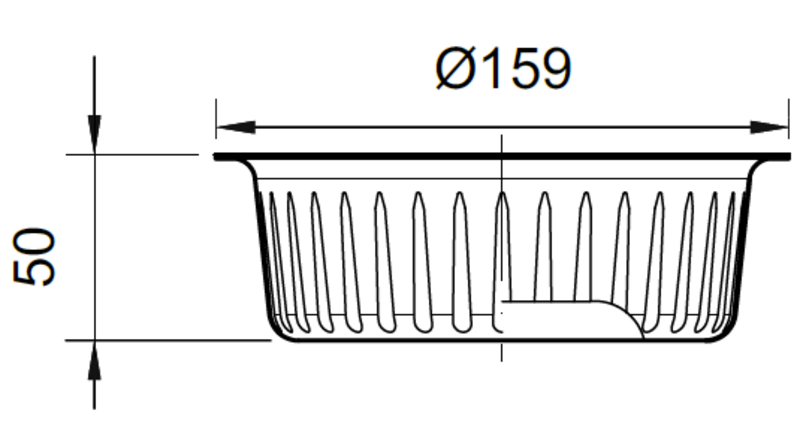

csm 416900 8acd54b85e csm 416904 1 e3305ba207 _ Відстійник об’єм 0,4 л
  • Вертикальний відстійник
  • для однокорпусних та двокорпусних трапів 157
 AISI 304 416904
csm 416902 fc2fbd98d7 csm 416906 1 ce2070b9d5 _ Відстійник об’єм 0,3 л
  • Горизонтальний відстійник
  • для однокорпусних та двокорпусних трапів 157
 AISI 304 416906
csm 414741 61e57b96ef csm 408200 1 37ecf26dd8 _ Гігієнічний сифон
  • Для двокорпусних трапів 157
 AISI 304 408200
csm 414743 8f84857ba9 csm 408205 1 fd3f0317a3 _ Набір кілець
  • SBR
  • Для двокорпусних трапів 157
 SBR 408205
csm 414743 a7716df187 csm 408201 1 3d430e76c9 _ Кільце до трапа
  • NBR
  • Для однокорпусних та двокорпусних трапів 157
 NBR 408201

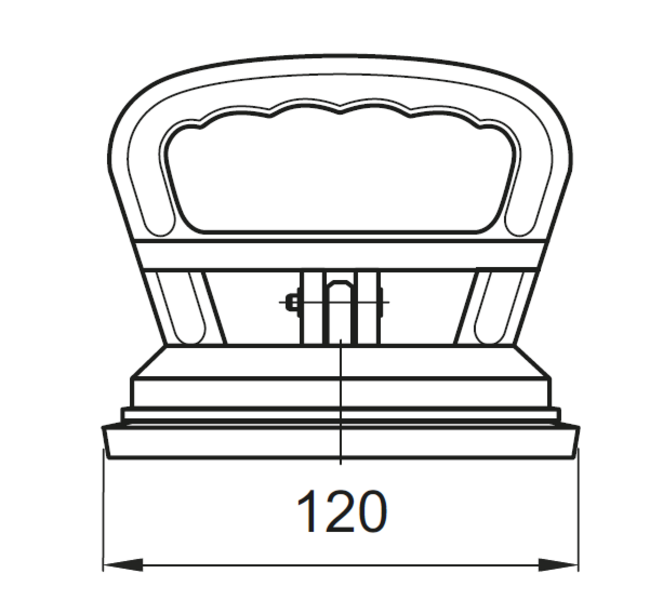

csm 445622 ecf6335dd0 csm 445622 1 0a058dd316 _ Вакуумна ручка
  • Для глухої кришки до трапа
 Aлюміній 445622
Загальна інформація
Каталог АСО Канали та трапи із нержавіючої сталіpdf
ACO Трапи серії 157pdf
ACO Трапи серії 157онлайн
каталог
Креслення
BIM - пакет даних для Autodesk Revitперейти
Пропускна здатність трапів
Пропускна здатність та будівельні розміри трапівpdf



Сертифікати
Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf
Сертифікат відповідностіpdf
Рекомендації з монтажу
Монтаж однокорпусні трапи ACO з нержавіючої сталіpdf
Монтаж двокорпусні трапи ACO з нержавіючої сталіpdf
