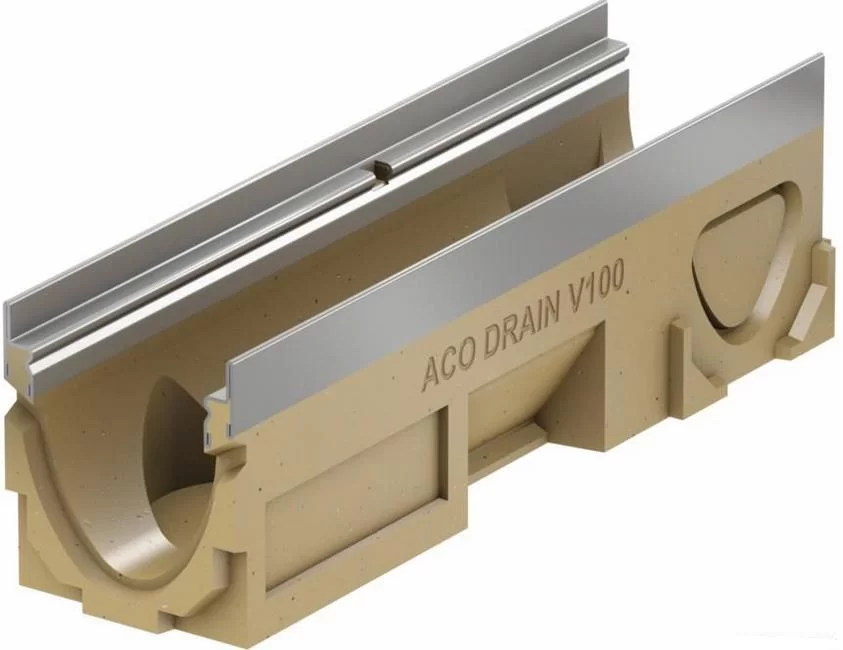

Канали ACO Multiline V 100

Тип канала	Артикул за типом кромки			Довжина, мм	Ширина, мм	Висота канала , мм		Вага, кг
Тип канала	оцинк. сталь	чавунна	нерж. сталь	Довжина, мм	Ширина, мм	на початку	в кінці	Вага, кг
0.0	12330	12530	12430	1000	135	150	150	16,8
0.0.2 ¹⁾	12334	12531	12434	1000	135	160	160	18,1
0.1 ³⁾ ⁴⁾	12332	12532	12432	500	135	150	150	9,5
0.2 ¹⁾ ³⁾	12333	12533	12433	500	135	160	160	9,9
1	12301	12501	12401	1000	135	150	155	16,8
2	12302	12502	12402	1000	135	155	160	16,8
3	12303	12503	12403	1000	135	160	165	17,0
4	12304	12504	12404	1000	135	165	170	17,6
5	12305	12505	12405	1000	135	170	175	18,0
5.0	12340	12540	12440	1000	135	175	175	19,0
5.0.2 ¹⁾	12344	12544	12444	1000	135	185	185	21,4
5.1 ³⁾ ⁴⁾	12342	12542	12442	500	135	175	175	11,1
5.2 ¹⁾ ³⁾ ⁴⁾	12343	12543	12443	500	135	185	185	11,0
6	12306	12506	12406	1000	135	175	180	18,5
7	12307	12507	12407	1000	135	180	185	19,0
8	12308	12508	12408	1000	135	185	190	19,4
9	12309	12509	12409	1000	135	190	195	19,7
10	12310	12510	12410	1000	135	195	200	20,0
10.0	12350	12550	12450	1000	135	200	200	21,0
10.0.2 ¹⁾	12354	12554	12454	1000	135	210	210	21,2
10.1 ³⁾ ⁴⁾	12352	12552	12452	500	135	200	200	11,7
10.2 ¹⁾ ³⁾	12353	12553	12453	500	135	210	210	12,2
15.0	12360	12560	12460	1000	135	225	225	23,0
15.0.2 ¹⁾	12364	12564	12464	1000	135	235	235	23,5
15.1 ³⁾ ⁴⁾	12362	12562	12462	500	135	225	225	13,3
15.2 ¹⁾ ³⁾	12363	12563	12463	500	135	235	235	14,2
20.0	12370	12570	12470	1000	135	250	250	25,0
20.0.2 ¹⁾	12374	12574	12474	1000	135	260	260	25,6
20.1 ³⁾ ⁴⁾	12372	12572	12472	500	135	250	250	13,5
20.2 ¹⁾ ³⁾	12373	12573	12473	500	135	260	260	14,0

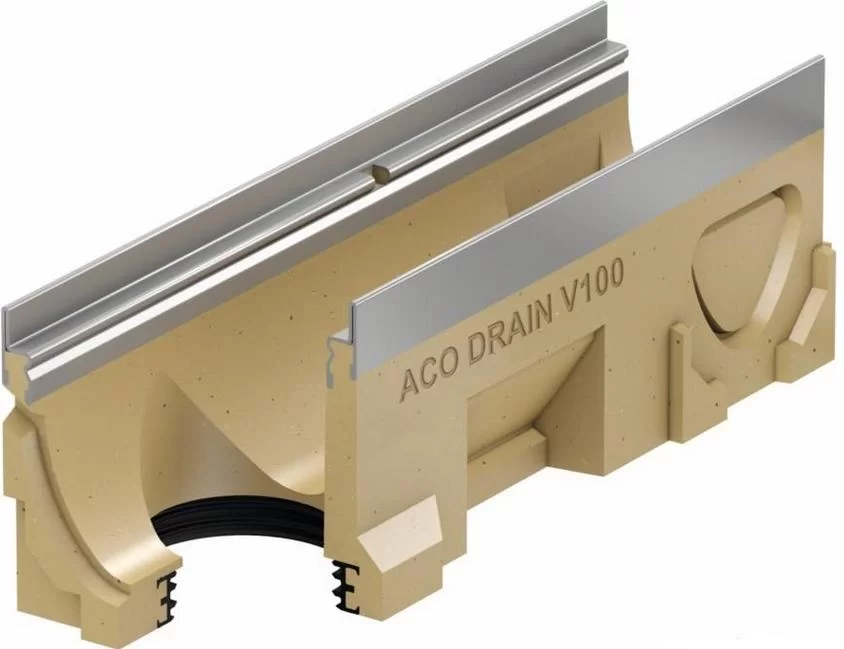

1) канал з вертикальним відводом і гумовим ущільнювачем
3) канал 50 см з відформованим бічним заглибленням для T і L-подібних підключень
4) канал з відформованим вертикальним відводом D100

Назва	Арт. оцинк. сталь	Арт. чавун	Арт. нерж.сталь	Довжина, мм	Ширина, мм	Висота, мм	Вага, кг

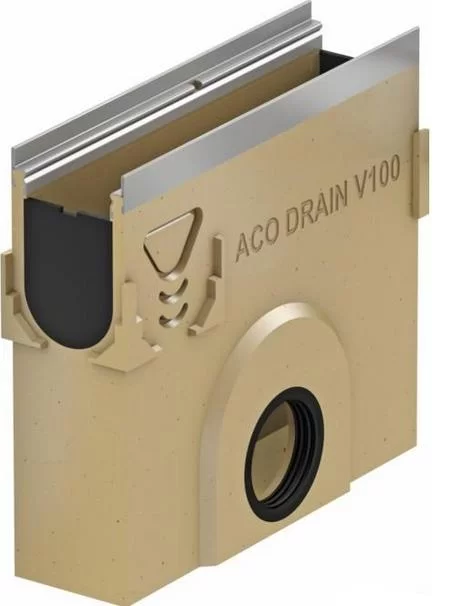

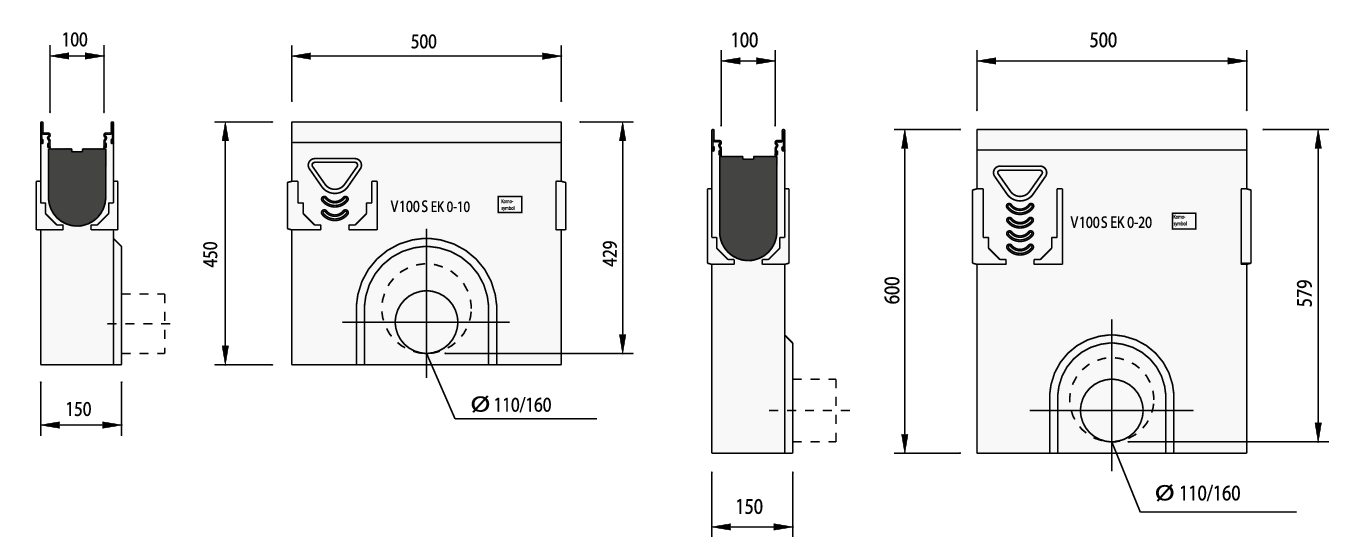

Піскоуловлювач D100	12391	12591	12491	500	135	450	27,0
Піскоуловлювач D100	12392	12592	12492	500	135	600	35,5
Піскоуловлювач D150	12398	12598	12498	500	135	450	28,4
Піскоуловлювач D150	12399	12599	12499	500	135	600	34,7

Аксесуари до каналів ACO Multiline V 100

Торцева стінка для початку та кінця каналів:

Назва	Артикул оцинк. сталь	Артикул чавун	Артикул нерж. сталь	Вага, кг
Тип 0.0 – 20.0	12385	12585	12485	1,6

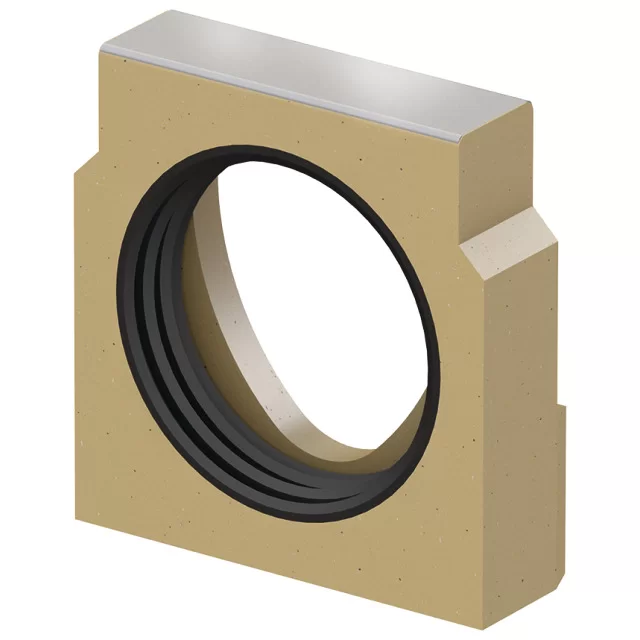

Торцева стінка з відводом DN100

Назва	Артикул оцинк. сталь	Артикул чавун	Артикул нерж. сталь	Вага, кг
Тип 0	12386	12586	12486	1,4
Тип 5	12387	12587	12487	1,5
Тип 10	12388	12588	12488	1,7
Тип 15	12389	12589	12489	2,0
Тип 20	12390	12590	12490	2,3

Адаптер для зміни напрямку потоку:

Назва	Артикул оцинк. сталь	Артикул чавун	Артикул нерж. сталь	Вага, кг
Тип 0	12393	12593	12493	0,7
Тип 5	12394	12594	12494	0,8
Тип 10	12395	12595	12495	0,8
Тип 15	12396	12596	12496	0,9
Тип 20	12397	12397	12497	1,0

Каскадний елемент:

Назва	Артикул	Вага, кг
Між типами 0 і 5 5 і 10 10 і 15 15 і 20	12600	0,1
Між типами 0 і 10 10 і 20	12601	0,4

Крюк для зняття решіток

Герметичний прохід DN100 (нерж. сталь AISI304)

* – 1 герметика достатньо для герметизації 6 стиків каналів

Назва	Артикул	Вага, кг
Сифон DN100	01509	0,1
Сифон DN150	02638	0,1
Крюк для зняття решіток	01290	0,25
Герметичний прохід h=150 мм	01043	5,0
Герметичний прохід h=350 мм	Z273612	6,0
Герметичний прохід h=450 мм	01043/B	7,0
Корзина для сміття, AISI 304	16190	0,5
Патрубок PVC DN100	00056	0,2
Герметик *	86886	0,3

Решітки для каналів V 100 з кріпленням Drainlock

Відповідність європейським та українським стандартам
З системою безболтового кріплення Drainlock

Клас навантаження А15

Решітка з прорізями

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	10	312	1,9	12610
оцинкована сталь	500	123	10	312	0,9	12611
нержавіюча сталь	1000	123	10	312	2,0	12640
нержавіюча сталь	500	123	10	312	1,1	12641

Решітка поздовжній прут

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	6	178	2,9	12666
оцинкована сталь	500	123	6	178	1,4	12667
нержавіюча сталь	1000	123	6	178	2,9	12664
нержавіюча сталь	500	123	6	178	1,4	12665

Решітка перфорована

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	11	920	3,2	12602
оцинкована сталь	500	123	11	920	1,8	12603
нержавіюча сталь	1000	123	11	920	3,2	12604
нержавіюча сталь	500	123	11	920	1,5	12605

Клас навантаження В125

Решітка композитна, чорна Microgrip*

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
композит	500	123	8	284	0,9	132710

*Примітка: під запит можливий варіант решітки зі світловими елементами

Решітка композитна, срібло

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
композит	500	123	8	284	0,8	132267

Решітка з прорізями

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	12	371	2,3	12676

Решітка сітчаста Q+

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	30×10	845	3,2	132560
оцинкована сталь	500	123	30×10	845	1,6	132561
нержавіюча сталь	1000	123	30×10	845	3,2	132559
нержавіюча сталь	500	123	30×10	845	1,6	132542

Решітка поздовжній прут, U-профіль

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	8	430	3,9	132555
оцинкована сталь	500	123	8	430	1,9	132550
нержавіюча сталь	1000	123	8	430	3,9	132556
нержавіюча сталь	500	123	8	430	1,9	132551

Решітка поздовжній прут, V-профіль

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
нержавіюча сталь	1000	123	6	465	3,6	132557
нержавіюча сталь	500	123	6	465	1,8	132552

Решітка поперечний прут

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	10	676	6,5	12606
оцинкована сталь	500	123	10	676	3,3	12607
нержавіюча сталь	1000	123	10	676	6,5	12608
нержавіюча сталь	500	123	10	676	3,3	12609

Клас навантаження C250

Решітка композитна, чорна Microgrip

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
композит	500	123	8	284	1,0	132720

Решітка композитна, срібло

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
композит	500	123	8	284	0,9	132266

Решітка з прорізями

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	12	371	3,2	12670

Решітка з прорізями 5 мм

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	5	191	3,8	12675

Решітка поздовжньо-поперечна

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	31х12	433	3,5	12673

Решітка з прорізями

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	10	312	4,3	12614
оцинкована сталь	500	123	10	312	2,2	12615
нержавіюча сталь	1000	123	10	312	2,6	12644
нержавіюча сталь	500	123	10	312	1,5	12645

Решітка перфорована

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	6	178	4,8	12656
оцинкована сталь	500	123	6	178	2,3	12657
нержавіюча сталь	1000	123	6	178	4,8	12654
нержавіюча сталь	500	123	6	178	2,3	12655

Решітка сітчаста Q+

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	30×10	800	4,8	132880
оцинкована сталь	500	123	30×10	800	2,3	132881
нержавіюча сталь	1000	123	30×10	800	4,0	132882
нержавіюча сталь	500	123	30×10	800	2,0	132883

Клас навантаження D400

Решітка з прорізями

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	12	371	3,8	23408

Решітка чавунна з отворами для світлових елементів покриттям KTL

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун з покриттям KTL	500	123	12	350	4,1	49505

Решітка чавунна з покриттям KTL

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун, з покриттям KTL	500	123	12	371	4,1	49506

Решітка сітчаста Q+

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
оцинкована сталь	1000	123	30×10	690	5,2	132885
оцинкована сталь	500	123	30×10	690	2,6	132886
нержавіюча сталь	1000	123	30×10	690	5,2	132887
нержавіюча сталь	500	123	30×10	690	2,6	132888

Клас навантаження E600

Решітка з прорізями

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	12	371	5,0	132865

Решітка поздовжньо-поперечна

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	28×12	433	4,5	12674

Решітка поздовжньо-поперечна

Матеріал	Довжина, мм	Ширина, мм	Розміри отворів, мм	Площа отворів решітки (см2/м)	Вага, кг	Артикул
ковкий чавун	500	123	–	–	5,5	12672

Переваги:

“Невидима” система водовідведення, яка повністю виконує гідравлічні функції системи зі звичайними решітками.
Легке очищення за допомогою миття “під тиском”.
Зручне обслуговування.
Канали зі щілинними рамами безпечні для велосипедистів та засобів індивідуального пересування.

Сфера застосування

Площі та сквери, шкільні подвір’я;
З/д платформи та перони;
Автостоянки для легкових автомобілів, дороги для велосипедистів, тротуари;
Прибудинкові території;
Території з покриттям ФЕМ.

Клас навантаження C250

Відповідність європейським та українським стандартам
Матеріал: оцинкована та нержавіюча сталь
Ширина щілини: 10 мм та 8 мм
Висота: 65 мм, 105 мм, 150 мм

Зображення	Матеріал	Довжина (мм)	Ширина (мм)	Висота/ Ширина щілини (мм)	Артикул
Щілинна рама ACO SlotTop Single висотою Н=65мм
	оцинкована сталь	1000	123	65/10	445926
	оцинкована сталь	500	123	65/10	445927
	нержавіюча сталь	1000	123	65/10	445928
	нержавіюча сталь	500	123	65/10	445929
Ревізійний елемент ACO SlotTop Single висотою Н=65мм
	оцинкована сталь	500	123	65/10	445931
	нержавіюча сталь	500	123	65/10	445930
Щілинна рама ACO SlotTop Single висотою Н=105мм
	оцинкована сталь	1000	123	105/10	445598
	оцинкована сталь	500	123	105/10	445599
	нержавіюча сталь	1000	123	105/10	445600
	нержавіюча сталь	500	123	105/10	445601
Ревізійний елемент ACO SlotTop Single висотою Н=105мм
	оцинкована сталь	500	123	105/10	445603
	нержавіюча сталь	500	123	105/10	445602
Щілинна рама ACO SlotTop Single висотою Н=150мм
	оцинкована сталь	1000	123	150/10	445932
	оцинкована сталь	500	123	150/10	445933
	нержавіюча сталь	1000	123	150/10	445934
	нержавіюча сталь	500	123	150/10	445935
Ревізійний елемент ACO SlotTop Single висотою Н=150мм
	оцинкована сталь	500	123	150/10	445937
	нержавіюча сталь	500	123	150/10	445936
Щілинна рама ACO SlotTop Double висотою Н=105мм*
	нержавіюча сталь	1000	123	105/8	445938
	нержавіюча сталь	500	123	105/8	445939
Ревізійний елемент ACO SlotTop Double висотою Н=105мм*
	нержавіюча сталь	500	123	105/8	445940
Щілинна рама ACO SlotTop Triple висотою Н=105мм*
	нержавіюча сталь	1000	123	105/8	445941
	нержавіюча сталь	500	123	105/8	445942
Ревізійний елемент ACO SlotTop Triple висотою Н=105мм*
	нержавіюча сталь	500	123	105/8	445943
Щілинна рама ACO SlotTop Strip висотою Н=105мм*
	нержавіюча сталь	1000	123	105/8	445944
	нержавіюча сталь	500	123	105/8	445945
Ревізійний елемент ACO SlotTop Strip висотою Н=105мм*
	нержавіюча сталь	500	123	105/8	445946

* Під замовлення можуть буди виготовлені із оцинкованої сталі

Клас навантаження D400

Відповідність європейським та українським стандартам
Матеріал: оцинкована та нержавіюча сталь
Ширина щілини: 10 мм
Висота: 105 мм, 150 мм

Зображення	Матеріал	Довжина (мм)	Ширина (мм)	Висота/ Ширина щілини (мм)	Артикул
Щілинна рама ACO SlotTop Single висотою Н=105мм
	оцинкована сталь	1000	123	105/10	23465
	оцинкована сталь	500	123	105/10	23466
	нержавіюча сталь	1000	123	105/10	446018
	нержавіюча сталь	500	123	105/10	446019
Ревізійний елемент ACO SlotTop Single висотою Н=105мм
	оцинкована сталь	500	123	105/10	23467
	нержавіюча сталь	500	123	105/10	446020
Щілинна рама ACO SlotTop Single висотою Н=150мм
	оцинкована сталь	1000	123	150/10	446021
	оцинкована сталь	500	123	150/10	446022
	нержавіюча сталь	1000	123	150/10	446024
	нержавіюча сталь	500	123	150/10	446025
Ревізійний елемент ACO SlotTop Single висотою Н=150мм
	оцинкована сталь	500	123	150/10	446023
	нержавіюча сталь	500	123	150/10	446026

Клас навантаження C250

Каталог ACO Drain	pdf
ACO Multiline V100	pdf

Конструктивні можливості системи

Конструктивні можливості системи ACO Multiline

pdf

Сертифікати

Висновок державної санітарно-епідеміологічної експертизи	pdf
Сертифікат відповідності	pdf

Канали ACO Multiline V 100

Аксесуари до каналів ACO Multiline V 100

Решітки для каналів V 100 з кріпленням Drainlock

Клас навантаження А15

Клас навантаження В125

Клас навантаження C250

Клас навантаження D400

Клас навантаження E600

Розділи

Продукція

Контакти
