ACO Multiline
Система АСО Multiline характеризується високими гідравлічними показниками. Широкий вибір каналів різних за перерізом, наявність каналів з внутрішнім ухилом та комплектуючих для здійснення різноманітних з’єднань та поворотів дозволяє здійснювати найефективніші рішення водовідведення в будь-яких умовах. Також система АСО Multiline дає можливість втілення будь-яких естетичних та дизайнерських рішень за допомогою широкого вибору решіток. Високий показник міцності системи дозволяє застосовувати її на будь-яких об’єктах.
ACO Multiline – універсальна система водовідведення, яка застосовується на різноманітних об’єктах як з високими вимогами до міцності, так і до естетичних уподобань.
Область застосування:
- офісні, торгово-розважальні центри;
- парковки, АЗК,
- автосалони;
- спортивні арени;
- готелі, курортні зони, парки та ін.
Елементи системи:
1 – канал 1000 мм з ухилом дна та без ухилу
2 – канал 500 мм
3 – канал 500 мм з вертикальним відводом та гумовим ущільнювачем
4 – решітка 500 мм або 1000 мм (чавунні, композитні, з оцинкованої та нержавіючої сталі)
5 – універсальні торцеві стінки для початку та кінця лінії системи водовідведення
6 – торцева стінка з горизонтальним відводом та гумовим ущільнювачем
7 – піскоуловлювач для підключення до каналізаційної мережі
8 – корзина для сміття
9 – каскадний елемент для з‘єднання каналів різної висоти.

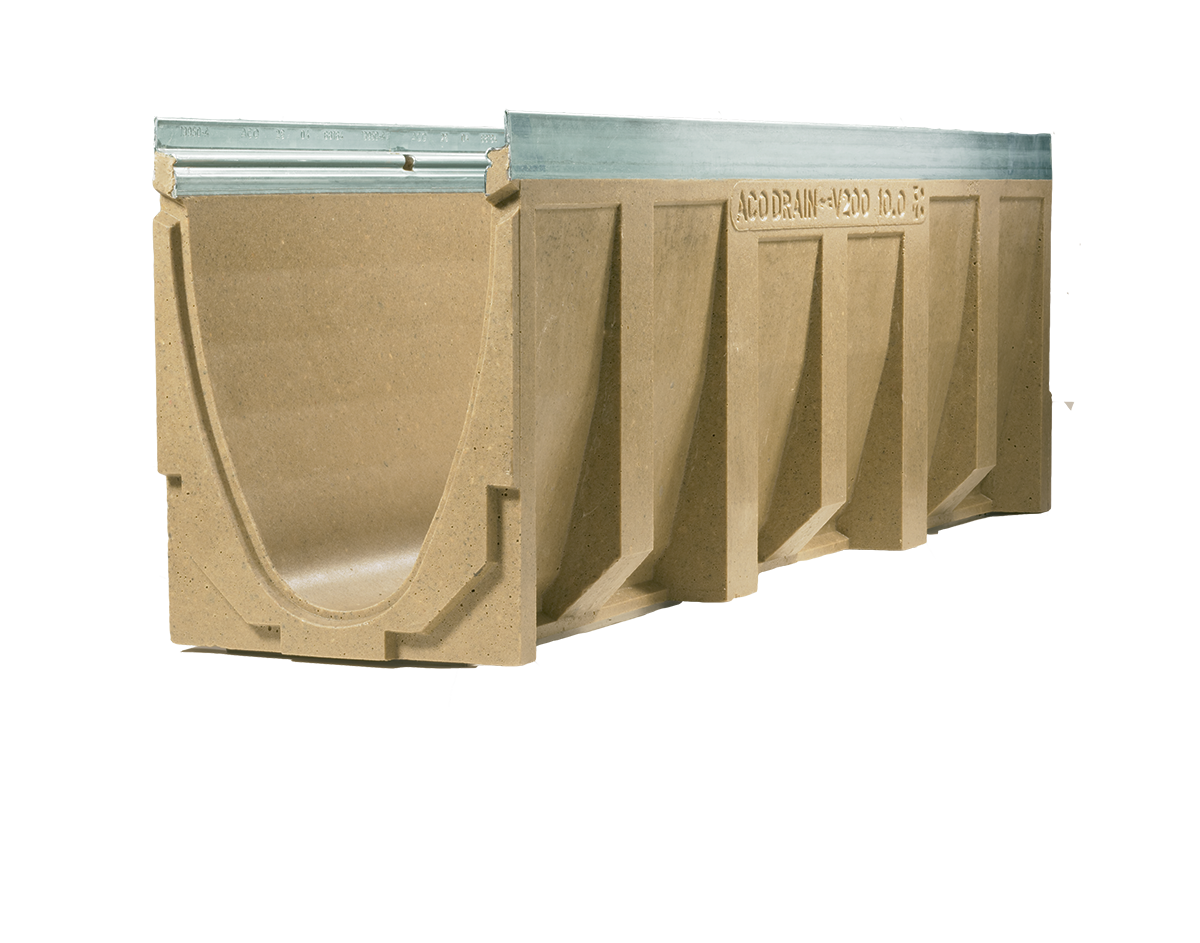

Матеріал каналів АСО Multiline – полімербетон, характеризується високою водонепроникністю, стійкістю до низьких температур та довговічністю.
Канали ACO Multiline V 100
Класи навантажень: А15 – E 600
Тип кромки: оцинк. сталь, чавунна, нерж. сталь
Ширина – 135 мм.
Канали ACO Multiline V 150
Класи навантажень: В125 – E 600
Тип кромки: оцинк. сталь, чавунна, нерж. сталь
Ширина – 185 мм.
Канали ACO Multiline V 200
класи навантажень: В125 – E 600
Тип кромки: оцинк. сталь, чавунна, нерж. сталь
Ширина – 235 мм.
Канали ACO Multiline V 300
Класи навантажень: В125 – E 600
Тип кромки: чавунна
Ширина – 350 мм.
Канали ACO Multiline V 400
Клас навантаження E 600
Тип кромки: чавунна
Ширина – 450 мм.
Канали ACO Multiline V 500
Клас навантаження E 600
Тип кромки: чавунна
Ширина – 550 мм.

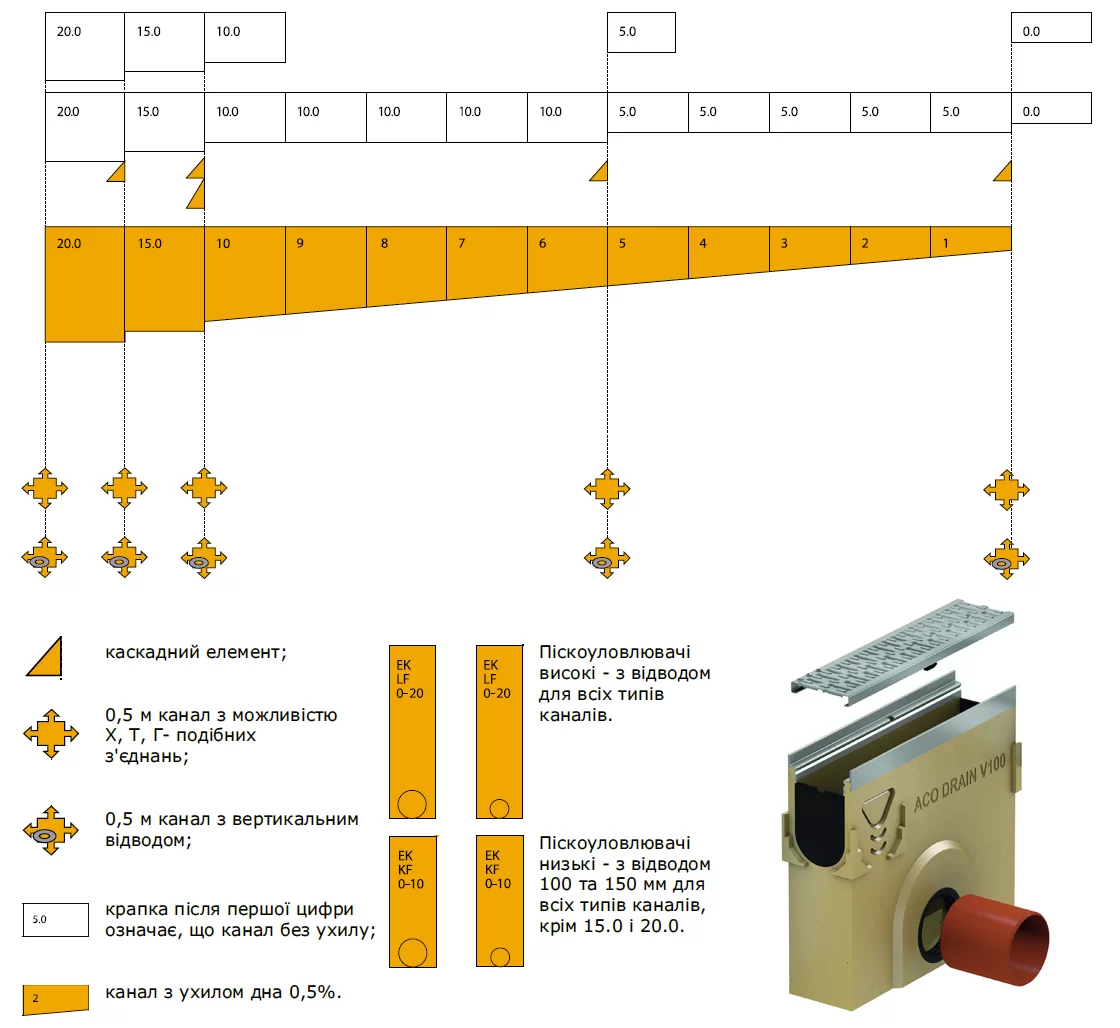

Комбінаційна схема
Решітки з системою кріплення Drainlock®
Решітка з прорізями, оцинкована та нержавіюча сталь
Решітка з прорізями, оцинкована та нержавіюча сталь
Решітка з прорізями, чавунна
Решітка з прорізями Heelguard, чавунна
Решітка з прорізями, композитна, чорна
Решітка з прорізями, композитна, сіра
Решітка безпечна для підборів
Решітка поперечний прут, оцинкована та нержавіюча сталь
Решітка повздовжній прут, оцинкована та нержавіюча сталь
Решітка повздовжній прут, V-профіль нержавіюча сталь.
Решітка безпечна для підборів
Решітка повздовжній прут, U-профіль, оцинкована та нержавіюча сталь
- Решітка безпечна для підборів
- Решітки з максимальною безпекою для пішоходів
Решітка поздовжньо-поперечна, чавунна
Решітка сітчаста, оцинкована та нержавіюча сталь
Решітка сітчаста Q+, оцинкована та нержавіюча сталь
Решітки з підвищеною здатністю прийому стоків
Решітка перфорована, оцинкована та нержавіюча сталь
Решітка глуха, чавунна
Щілинні рами, оцинкована та нержавіюча сталь
Дизайнерські рішення для решіток
Переваги системи:
- виготовлені з нержавіючої сталі (оцинк. сталь тільки під запит)
- застосувується з системами АСО Multiline та XtraDrain
- можливість встановлення у будь який тип покриття наявність спеціальної захисної плівки, що запобігає забрудненню будівельними матеріалами (пісок,цемент, клей тощо) під час монтажу
- наявність ревізійного елементу для обслуговування та чищення
- безпечні для велосипедистів та засобів індивідуального пересування
Cистема щілинних каналів ACO DRAIN® SlotTop – це вдале поєднання функціональноного рішення та естетичного смаку. Цю систему водовідведення можна охарактеризувати як «прихована», але «ефективна».
На вигляд вона ледь помітна, та насправді виконує повноцінну функцію водовідведення, наче канал зі звичайно решіткою.
Щілинні канали АСО – сучасне рішення для благоустрію об‘єктів з високими вимогами до дизайну.

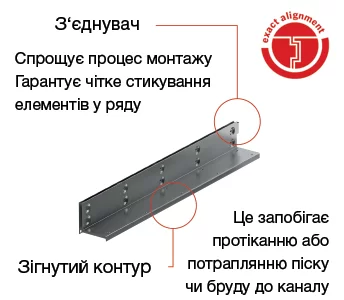

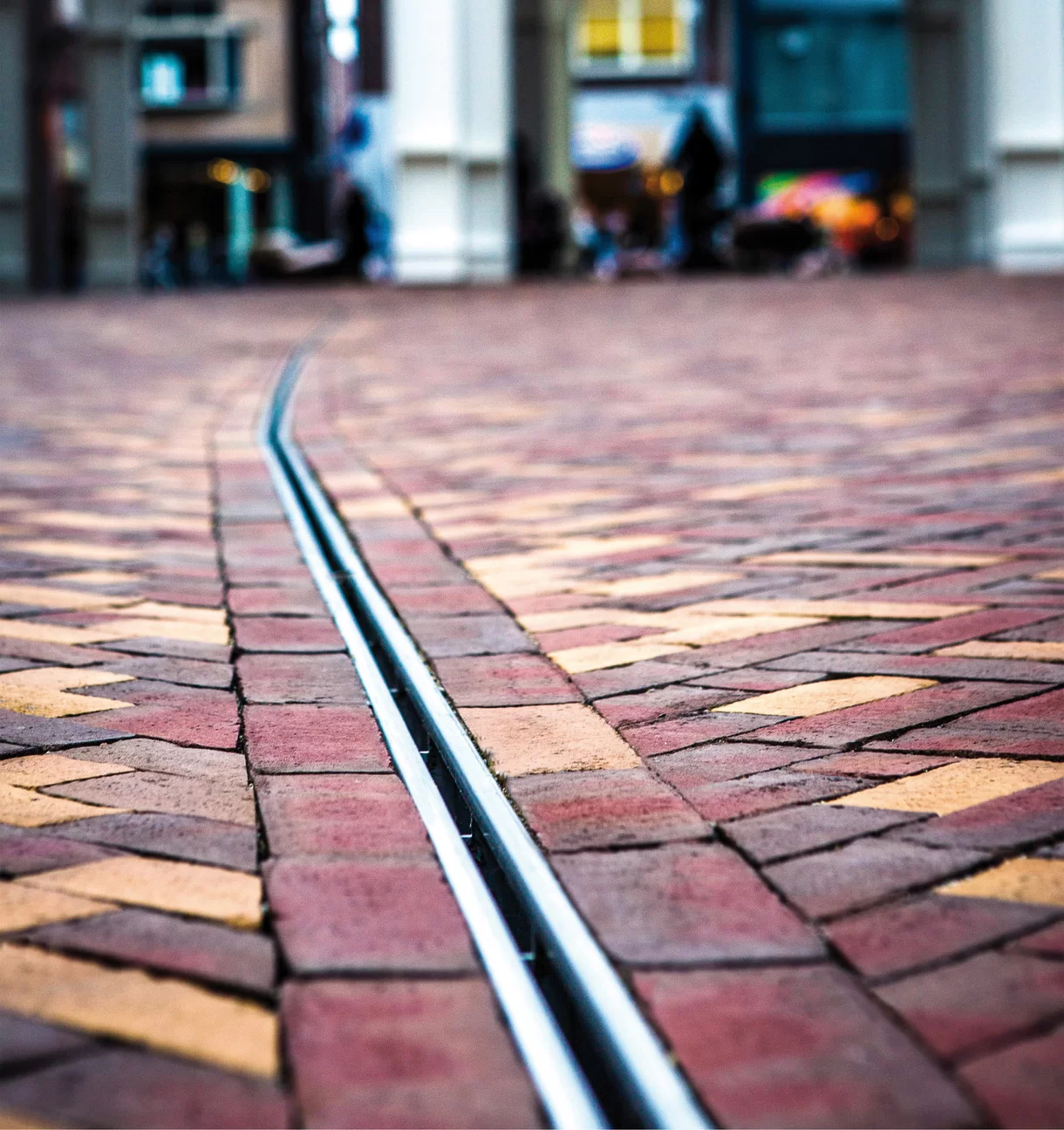

ACO DRAIN® SlotTop Single
Дизайн з одинарною щілиною.

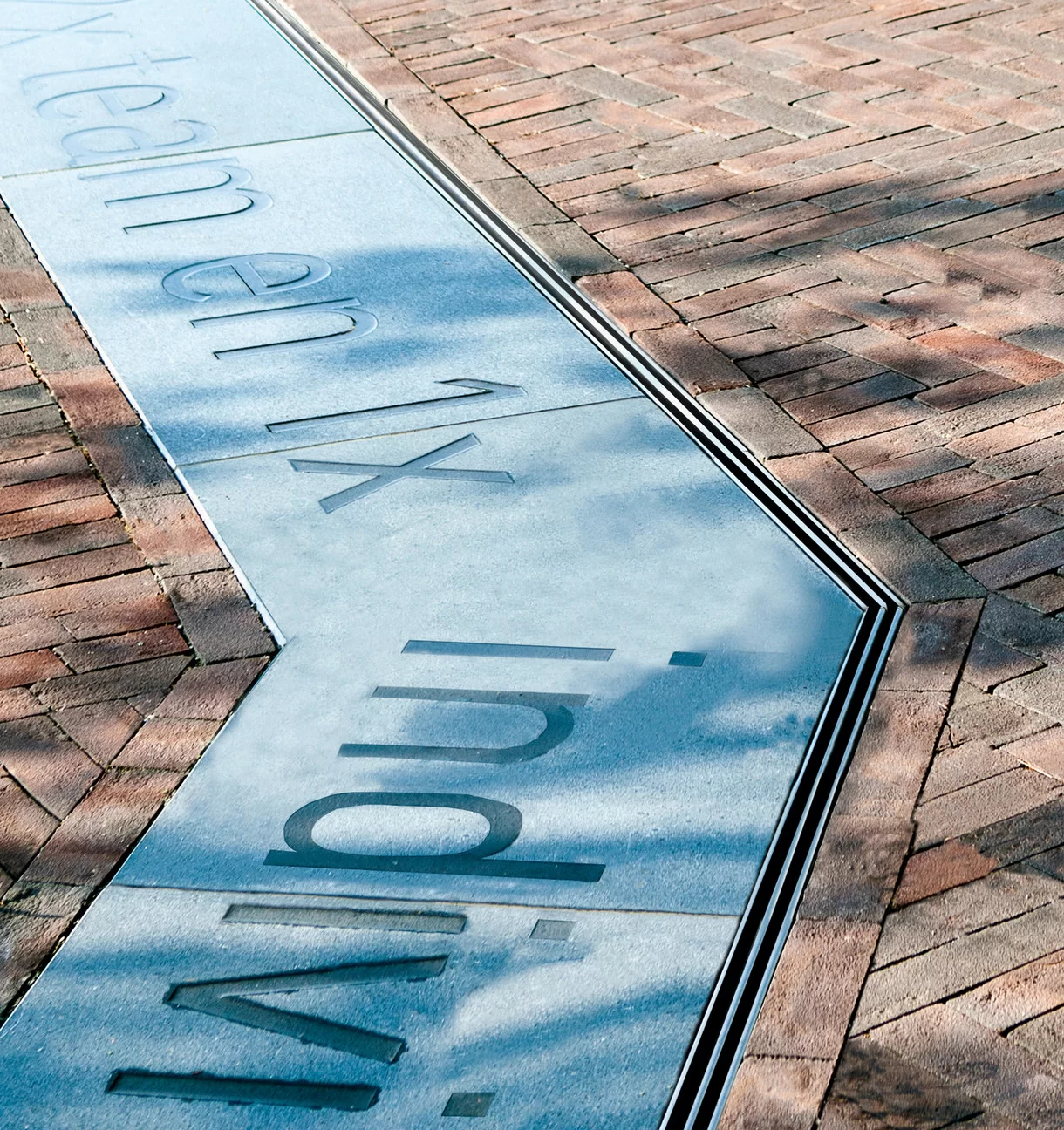

ACO DRAIN® SlotTop Double
Дизайн з подвійною щілиною.

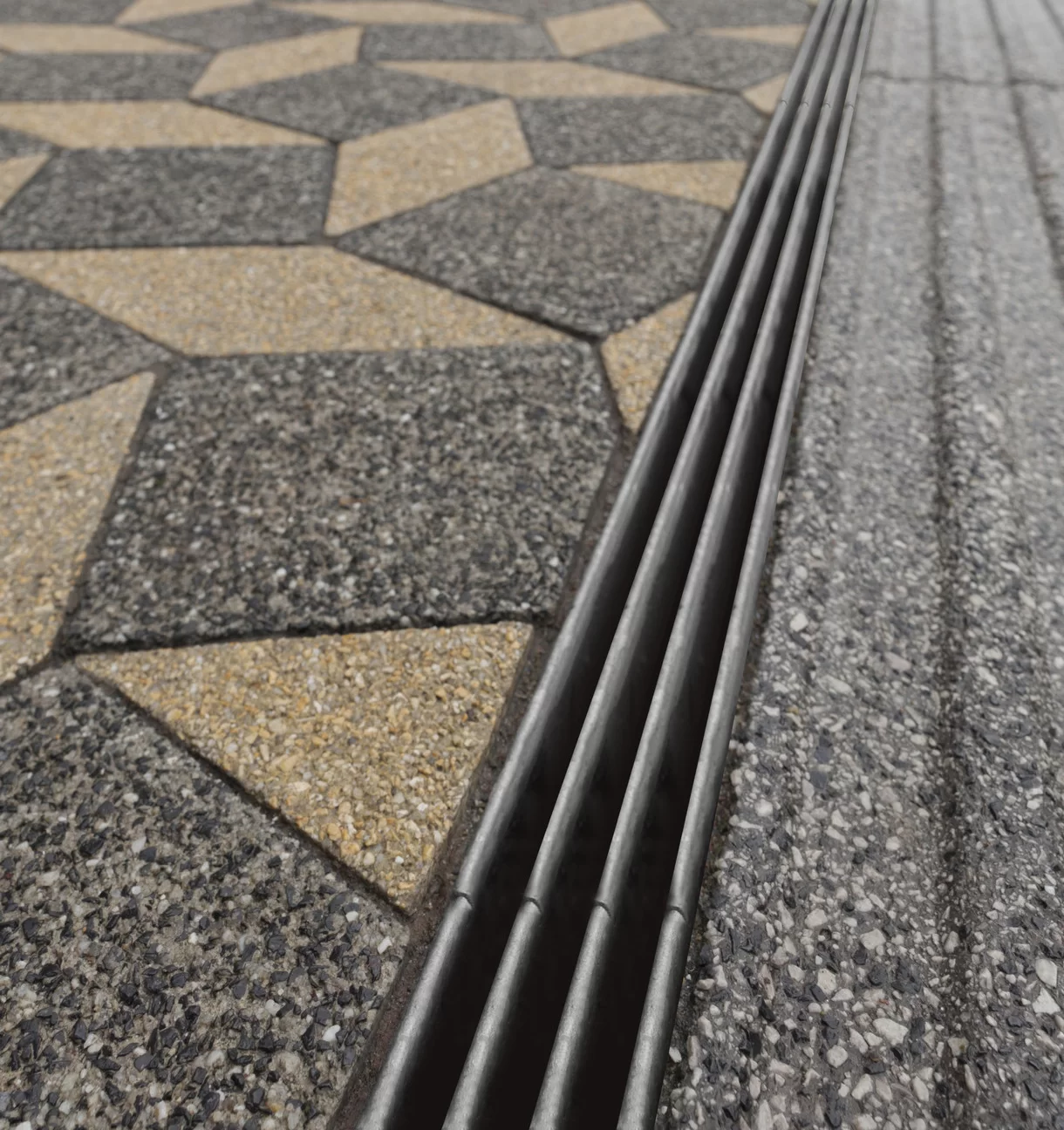

ACO DRAIN® SlotTop Triple
Дизайн з потрійною щілиною.

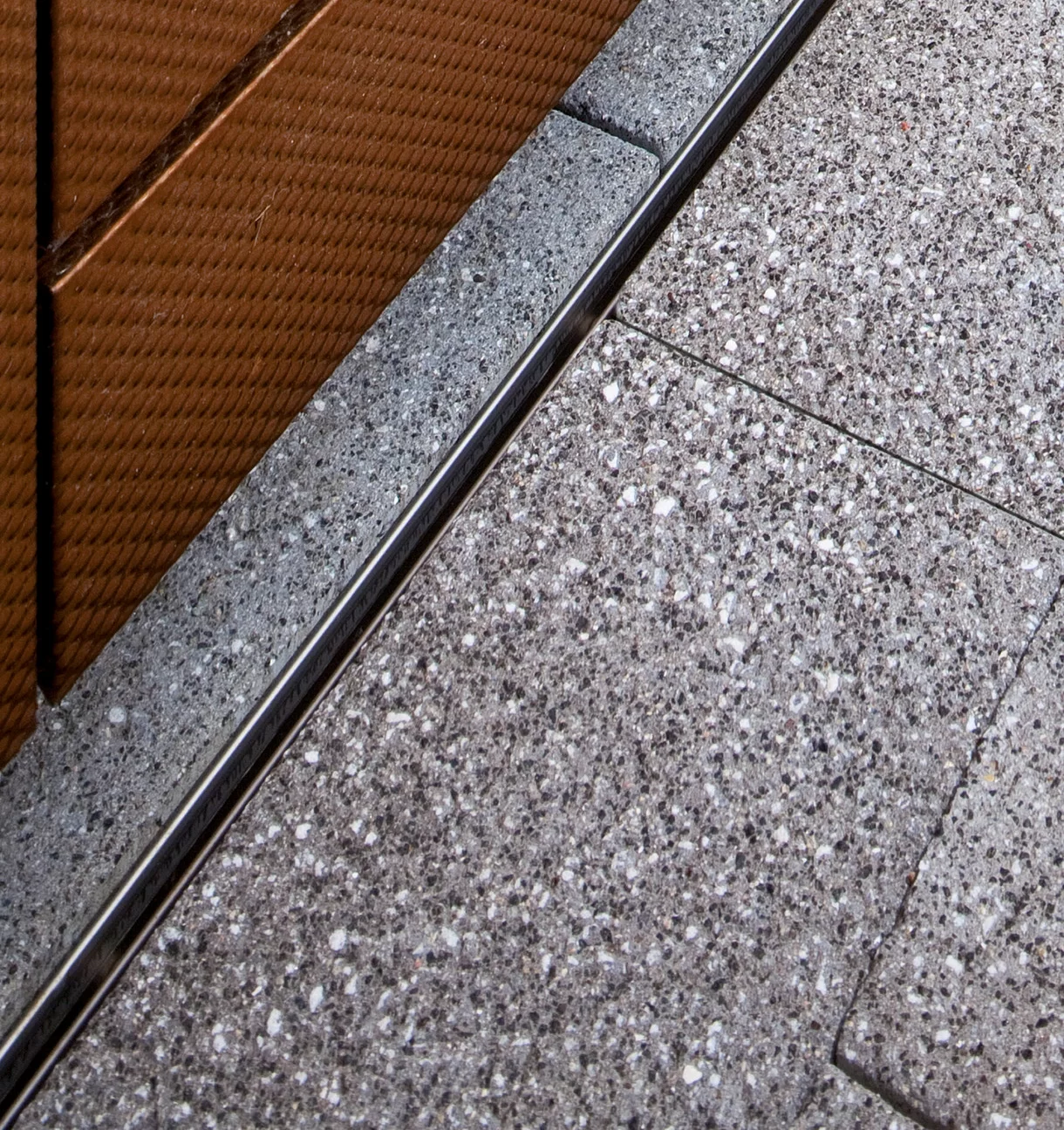

ACO DRAIN® SlotTop Strip
Дизайн щілини- стрічка.
Ревізійний елемент (довжина 0,5 м) дозволяє мати легкий доступ до каналу.
Інтегрована корзина для сміття виймається для чищення та видалення бруду.
* Під замовлення можлива будь-яка ширина зовнішньої кромки
Переваги решіток ACO Freestyle:
- виготовляються за індивідуальними кресленнями із ковкого чавуну GGG
- в залежності від дизайну клас навантаження- від А15 до D400 (згідно EN1433)
- застосовуються з системами – Multiline, Civicline, XtraDrain, Deckline
- мають запатентовану систему безболтового кріплення Drainlock
Варіанти типорозмірів від V100 до V500

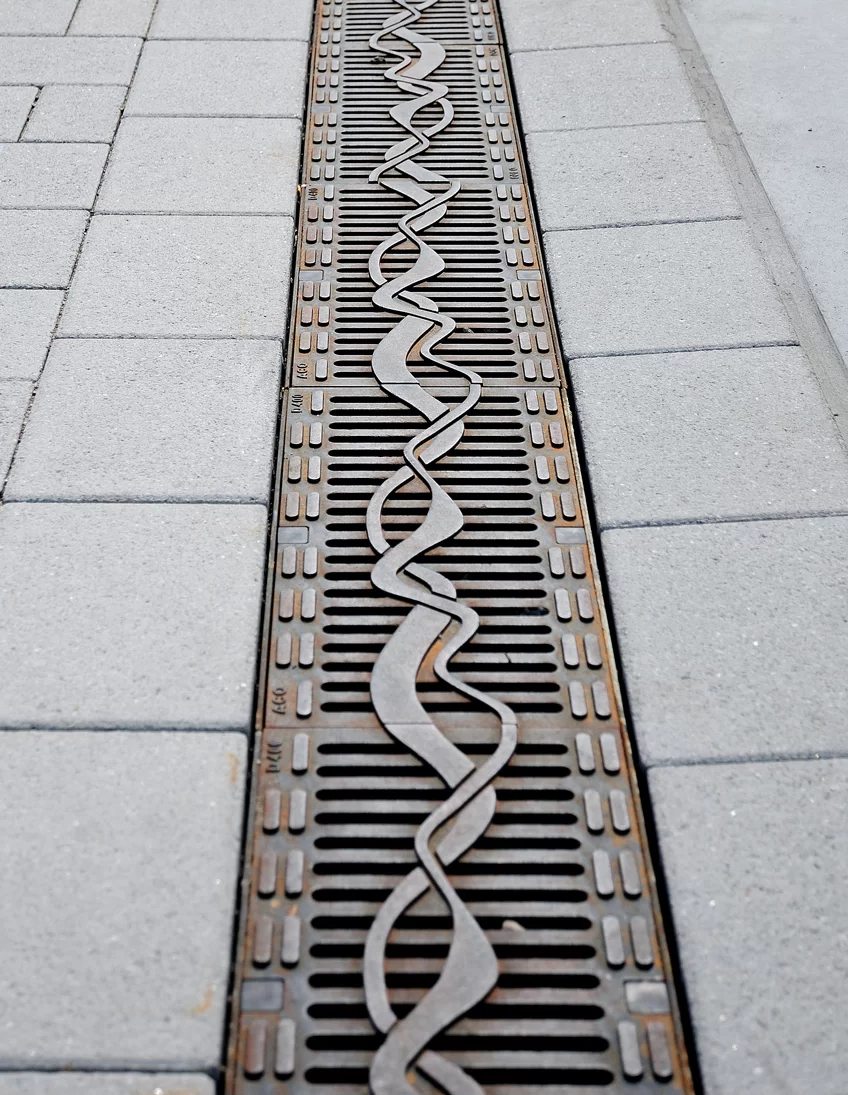

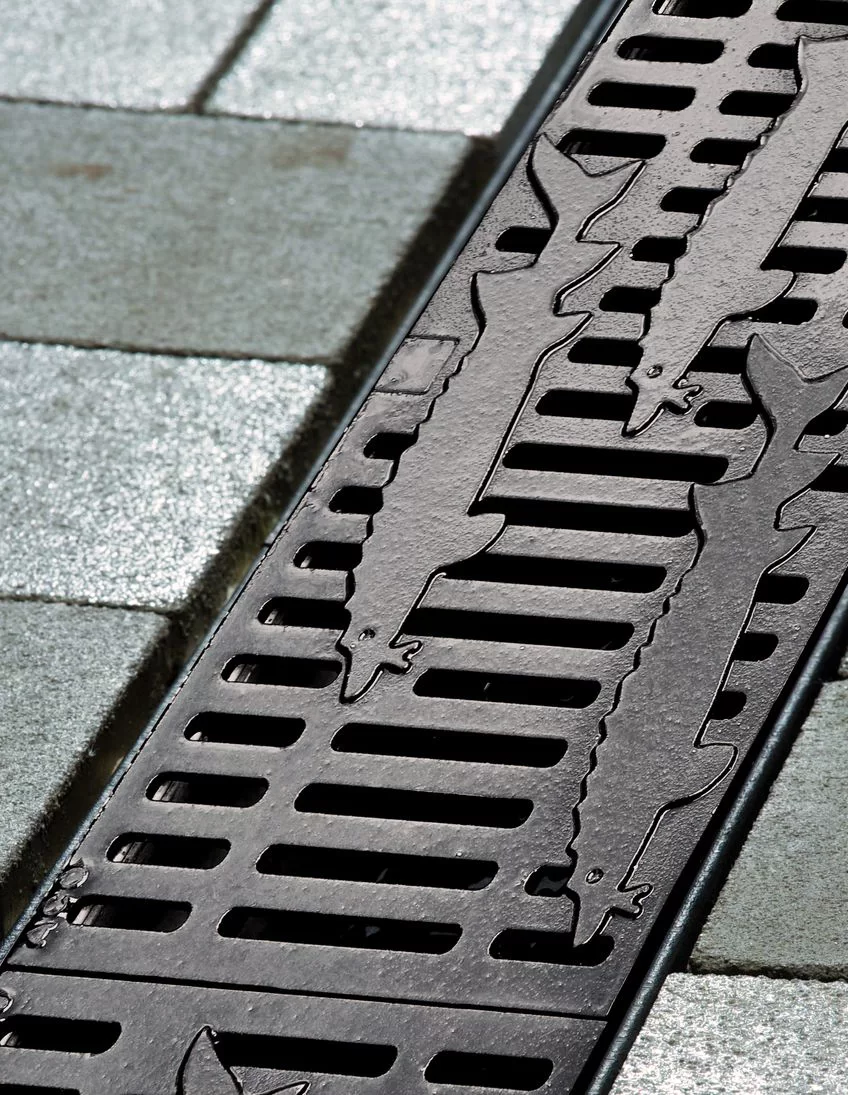

Чавунні решітки ACO Freestyle – розробка концерну АСО, що надає широкі можливості для створення індивідуального ландшафтного дизайну. Вони надають неповторну естетику, підкреслюють архітектурні особливості та дизайн відкритих просторів. Це вдале поєднання оригінального дизайну з ефективністю відведення поверхневих вод.
Решітки зі світловими елементами
АСО Eyeleds – це композитна решітка з вбудованими світловими LED елементами (білий або синій колір). Дана технологія створює потужній світловий ефект, хоча діаметр одного елементу 2 см. Решітка застосовуєтьс з каналами АСО Multiline V100 та XtraDrain 100. На 1 м канала може бути встановлено 1 або 2 світлових елемента.
АСО Lightpoint – це чавунна решітка з великим яскравим світловим LED елементом (діаметр 7,5 см, білого чи синього кольору).
Решітка застосовується з каналами Multiline V 100.
ACO Sideline – це комплект із щілинної рами (оцинкованої або нержавіючої сталі) та світлового LED елементу. Даний елемент має строк експлуатації 100 000 годин (близько 11,5 років). Ширина элементу – 3 см. Кольоровий діапазон – 7 кольорів, що переливаються немов веселка. Решітка застосовується з каналами Multiline або XtraDrain.
