Модульна система
Модульна система складається з 2-х типів каналів: щілинних і лоткових. Це ідеальне рішення для відводу води з будь-якого об’єкта, оскільки вона може бути виконана в будь-якій формі і розрахована на будь-яку кількість води і різні класи навантаження. При цьому всі елементи з’єднуються між собою як конструктор.
Щілинні канали дозволяють практично непомітно відокремити суху зону приміщення від мокрої. Ширина отвору каналу 20 мм, а решітка розташовується тільки в місцях випусків. Інше рішення – лоткові канали. В системі пропонується на вибір 2 ширини каналів – 125 мм і 200 мм. Вони призначені для збору великих об’ємів стічних вод. Решітки розташовуються по всій довжині каналів.

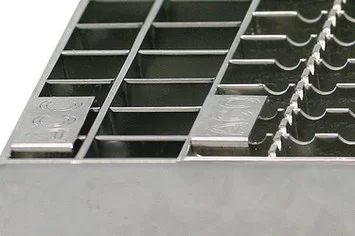

На вибір пропонується 9 видів решіток, в тому числі антиковзкі і розраховані на великі класи навантажень – для проїзду транспорту.
Всі канали протестовані, виготовлені і сертифіковані згідно з нормою EN 1433 – «Системи водовідведення з пішохідних зон і місць руху транспорту», а також нормі EN1253 – «Системи водовідведення всередині будівель».
АСО Щілинний канал 20
- Матеріал – нержавіюча сталь AISI 304 та AISI 316
- Ширина отвору каналу 20 мм
- Пропускна здатність від 1,4 л/с до 1,9 л/с
- Висота каналу H=70/120 мм
- Підключення: DN100 безпосередньо до каналізаційної труби; до трапу EG150; до трапу ACO 142, до трапу ACO 157
- Клас навантаження решіток від L15 до N250 відповідає EN 1433
АСО Лотковий канал 125
- Матеріал – нержавіюча сталь AISI 304 та AISI 316
- Ширина каналу 125 мм (габаритна 153 мм)
- Пропускна здатність від 1,4 л/с до 4,3 л/с
- Висота каналу H=50/125 мм
- Підключення: DN100 безпосередньо до каналізаційної труби; до трапу EG150; до трапу ACO 142, до трапу ACO 157
- Клас навантаження решіток від L15 до N250 відповідає EN 1433
АСО Лотковий канал 200
- Матеріал – нержавіюча сталь AISI 304 та AISI 316
- Ширина каналу 200 мм (габаритна 230 мм)
- Пропускна здатність від 3,0 л/с до 6,3 л/с
- Висота каналу H=60/140 мм
- Підключення: DN100 безпосередньо до каналізаційної труби; до трапу EG150; до трапу ACO 157, до трапу ACO 218
- Клас навантаження решіток від L15 до N250 відповідає EN 1433
Переваги Модульних систем ACO:
- повна сертифікація згідно EN1433 (маркування СЕ);
- канали повністю виготовлені з нержавіючої сталі і пройшли якісну обробку для надійності, довговічності і високого рівня гігієни;
- V-образна форма дна покращує пропускну здатність, підвищує швидкість потоку і самоочистку каналу;
- ухил дна каналу забезпечує велику пропускну здатність;

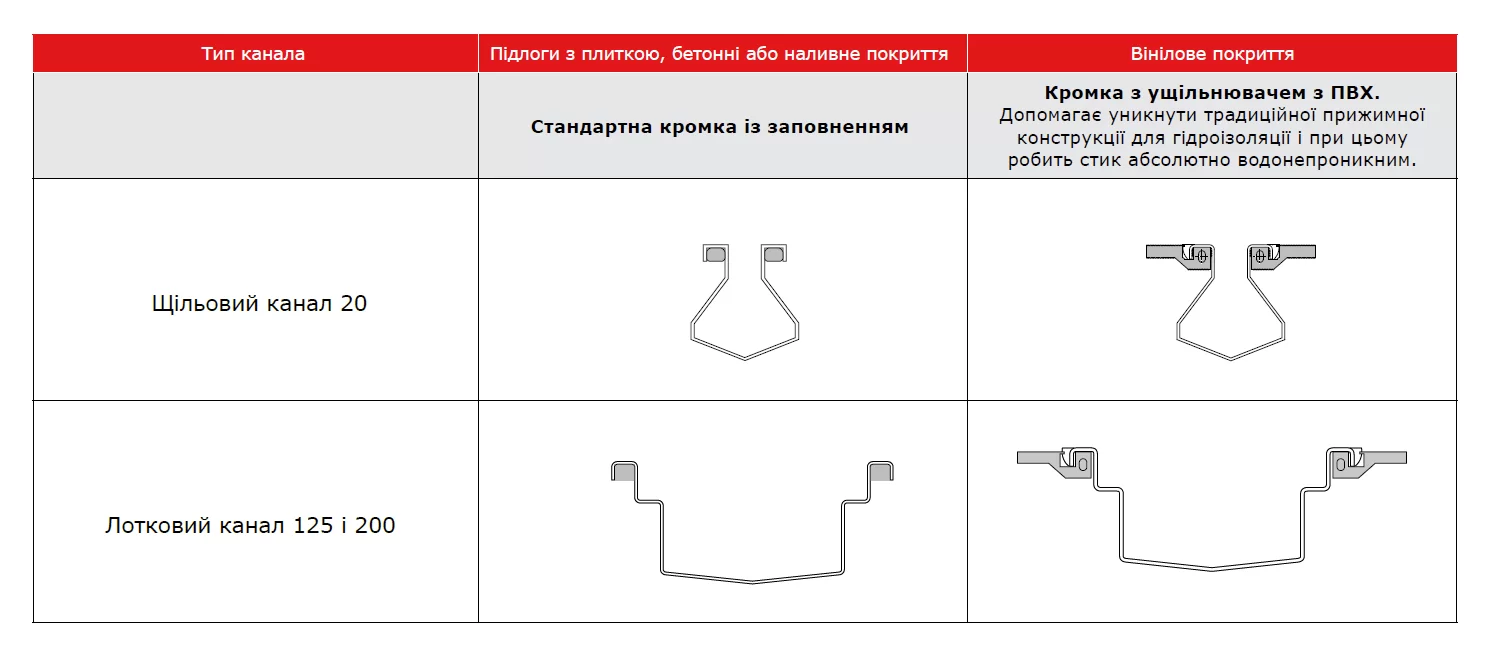

- заповнена кромка каналу в стандарті підвищує рівень гігієни і стійкість до навантажень;
- канали підходять під всі існуючі види навантажень в приміщеннях;
- модульна концепція дозволяє легко специфікувати необхідну систему водовідведення
зі стандартних
виробів; - канали поєднуються з усім видами підлогових покриттів;
- різні розміри внутрішньої ширини і глибини каналу дозволяють підібрати найбільш
підходящу пропускну здатність; - широкий вибір решіток дозволяє підібрати найбільш підходящу
під наявний тип покриття і
необхідний клас навантаження; - спеціальні ніжки і монтажні заставні для швидкого і якісного монтажу;
- широкий вибір нижніх частин з різною пропускною здатністю;
- можливість коригування висоти системи за допомогою вставок;
- повністю приварений фланець з NBR ущільнювачем служать для кращої гідроізолязіі;
- простий монтаж завдяки однаковій ширині каналів;
- набір кілець, які можуть бути ущільнювачами або поглинати воду з рівня гідроізоляції;
- можливість виготовлення каналу потрібного розміру за допомогою підрізання каналу з наявної номенклатури;
- просте обслуговування і очищення.
Модульна система інструкція з підбору

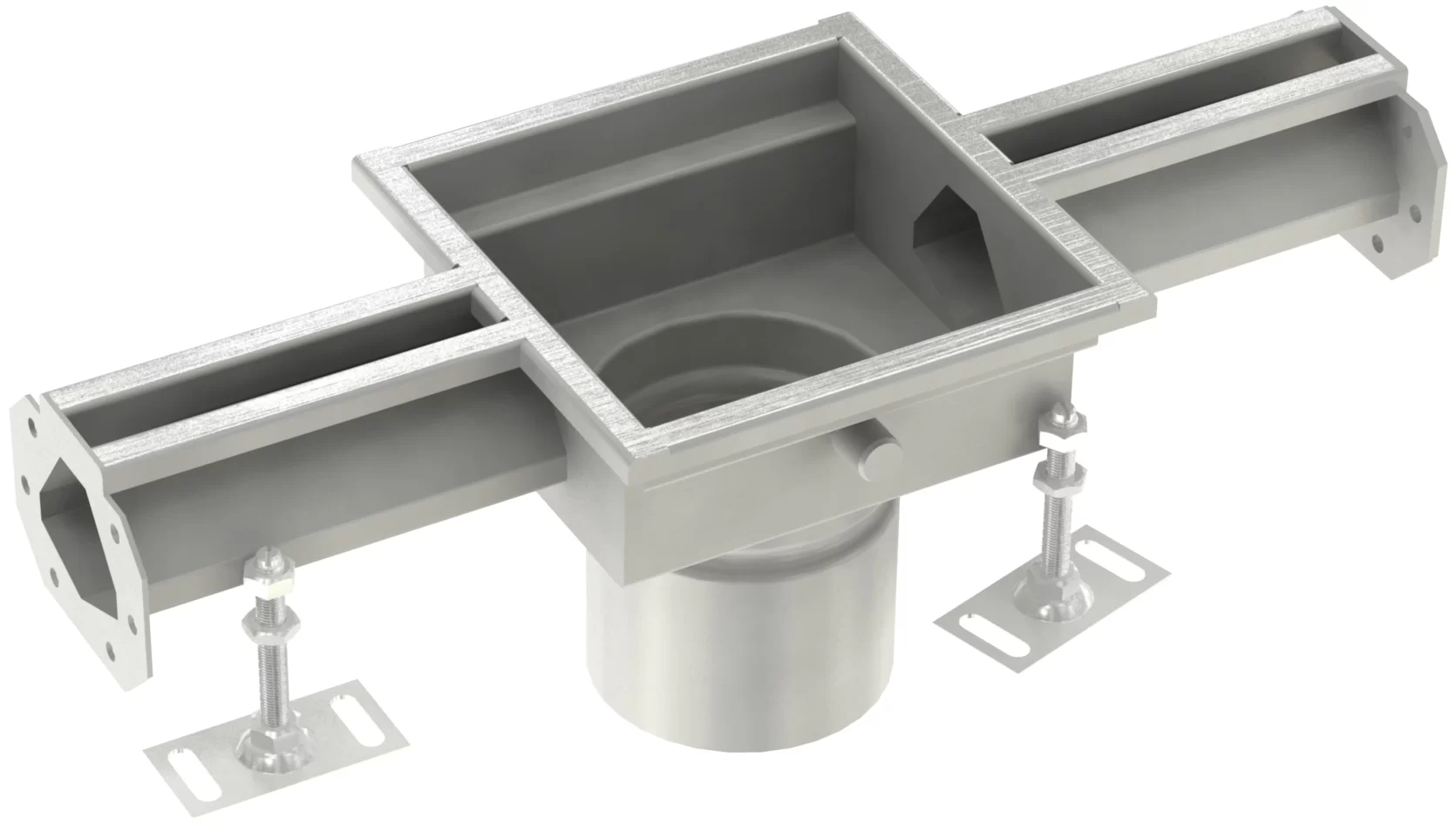

| Тип канала | Діаметр випуску, мм | Тип верхньої частини випуску | Тип нижньої частини | Пропускна здатність, л/с |
|---|---|---|---|---|
| Щілинний 20 | 110 | квадратна 200х200 мм | труба 110* | 1,2 |
| 125 | квадратна 200х200 мм | трап 142 | 1,4 – 1,9 | |
| 142 | квадратна 250х250 мм | трап 157 | 3,0 – 4,5 | |
| Лотковий 125 | 110 | пряма | труба 110* | 1,2 |
| 125 | пряма | трап 142 | 1,4 – 1,9 | |
| 142 | пряма | трап 157 | 2,8 – 4,3 | |
| Лотковий 200 | 110 | пряма | труба 110* | 1,2 |
| 125 | пряма | трап 157 | 3,0 – 4,5 | |
| 142 | квадратна 300х300 мм | трап 218 | 4,6 – 6,3 |
* – пряме підключення до каналізаційної труби.

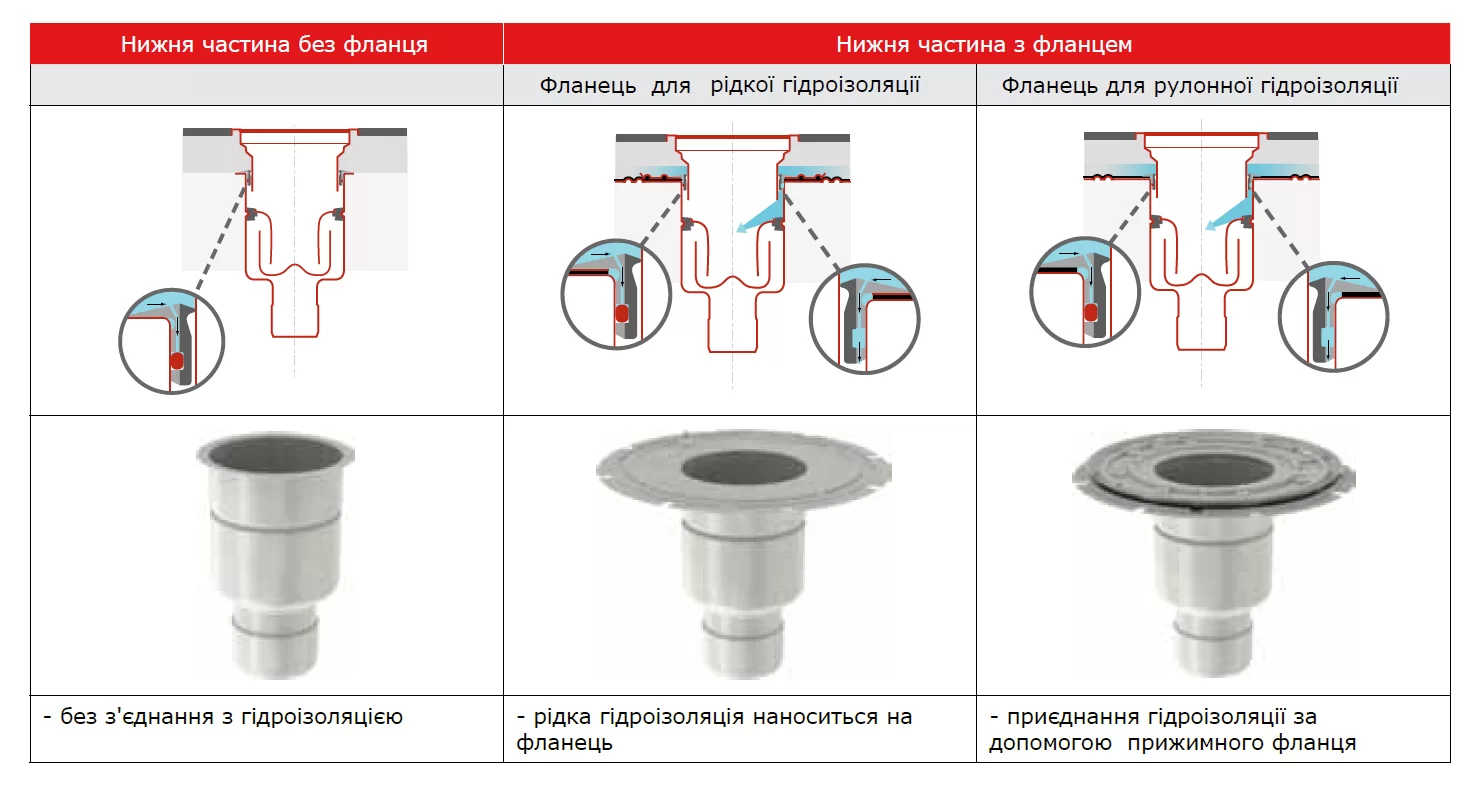

2 основні функції нижньої частини:
| Існують 3 основні варіанти нижній частині каналів:
|
|---|

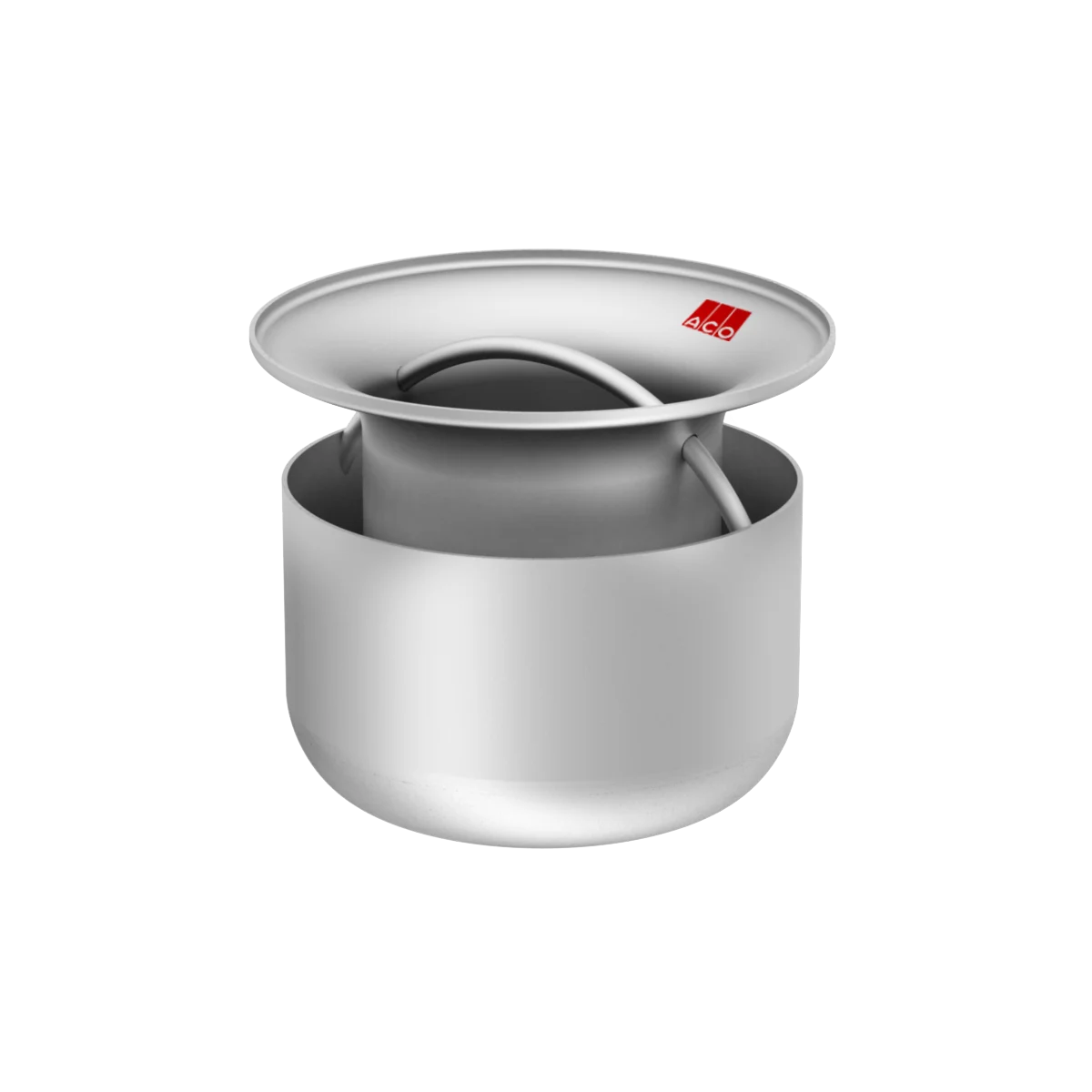

Сифон – не пропускає неприємні запахи із каналізаційної системи.

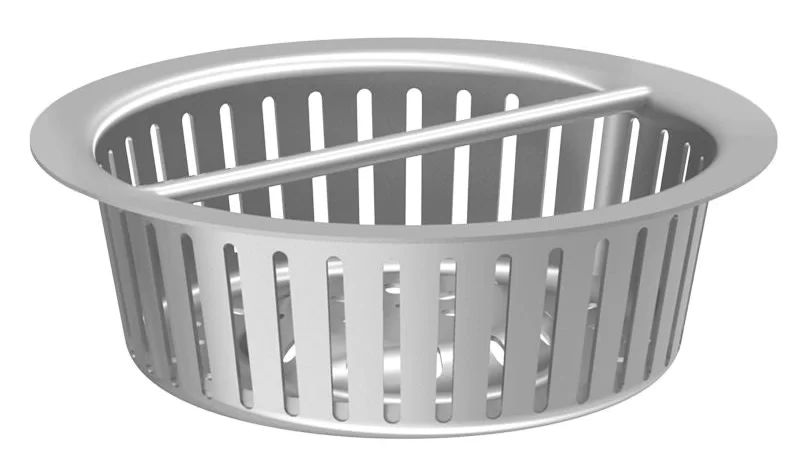

Відстійник – фільтрує сміття великого розміру.
Сито – для фільтрації більш мілкого сміття.
Набір кілець – складається з 2-х частин і може служити як для герметизації, так і для дренажу з рівня гідроізоляції.
Підтримуюче кільце для сифона – фіксує сифон всередині корпусу нижньої частини каналу
+ = 🙁
+++++ = 🙂

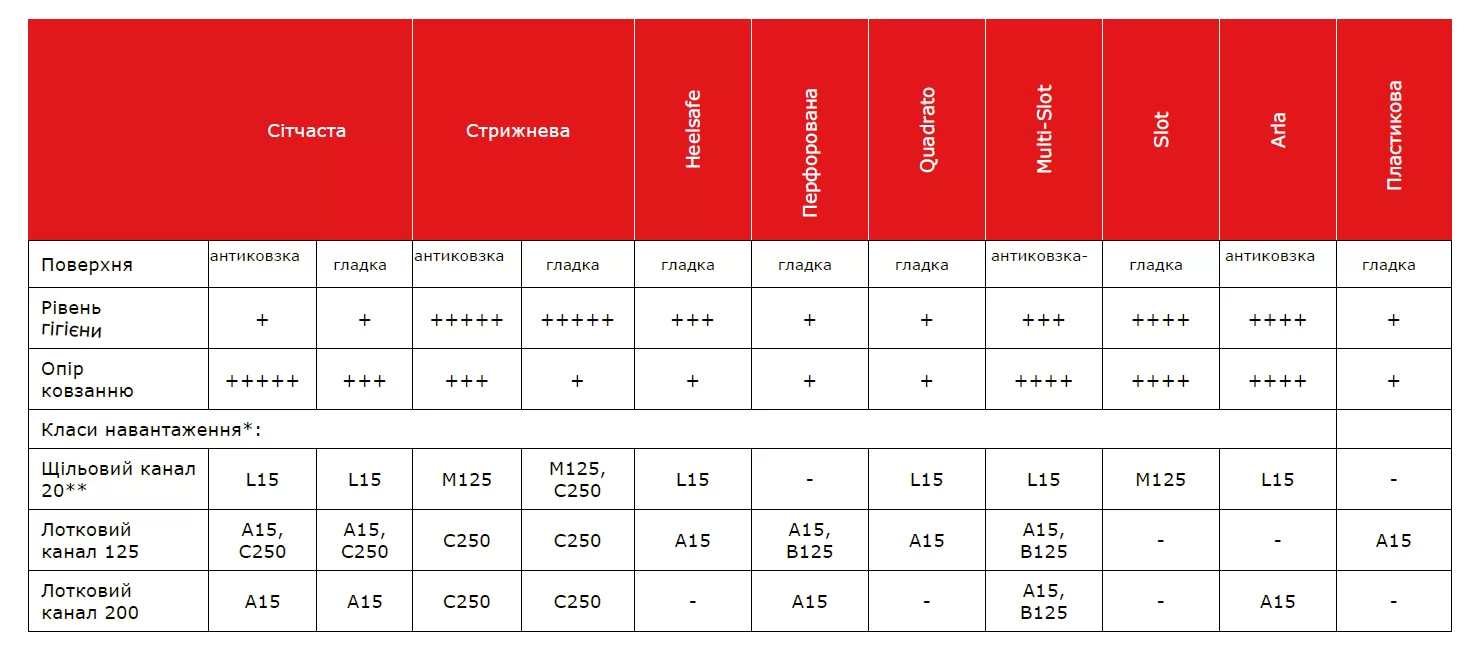

* – класи навантаження L15 і M125 відповідають EN 1253.
* – класи навантаження А15, В125 і C250 відповідають EN 1433.
** – зазначений клас навантаження для верхньої частини випуску щільового каналу. Клас навантаження самого каналу – С250 згідно EN1433.
Модульна система, виготовлення каналу за індивідуальним розміром
У разі, коли жоден з наявних каналів не підходить за розміром, лоткові і щільові канали можуть обрізатися до необхідної довжини.
Це простий і швидкий спосіб створення системи водовідведення відповідного розміру.
Як це працює:
Вкажіть артикул каналу і необхідну його довжину. Канал буде мати фланець, гумові ущільнювачі, а також до нього буде виготовлена решітка відповідної довжини. У каналі з ухилом дна початок береться з найменшої глибини.
