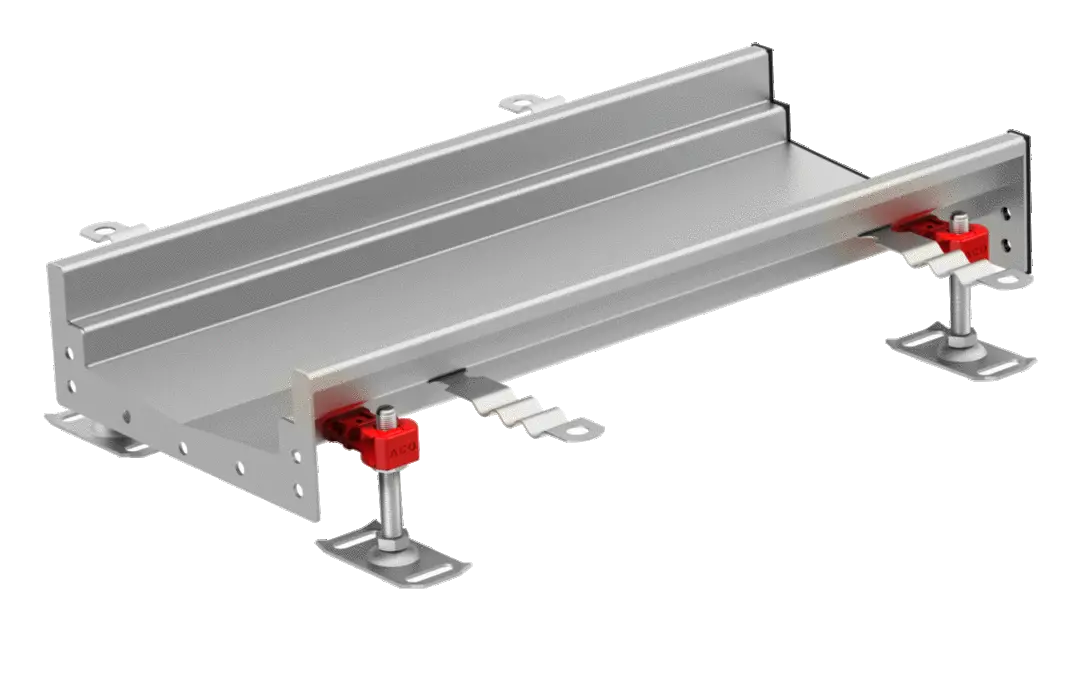

АСО Лотковий канал 200

Лоткові канали АСО – це продукт виключно високої якості. Вони виготовляються з аустенітної сталі марок AISI 304 і AISI 316L (під запит).

Лоткові канали АСО – це надійне і практичне рішення для водовідведення в приміщеннях.

Завдяки різноманітним модульним елементам можна скомплектувати систему водовідведення будь-якої конфігурації, а використовуючи внутрішній ухил дна каналів, можна створювати системи з різними гідравлічними характеристиками. У разі необхідності, довжина каналу може бути змінена до необхідного розміру.

Вони спроектовані таким чином, щоб поєднуватися з усіма видами виробничого обладнання та при цьому підходять до типових розмірів плитки для підлоги.

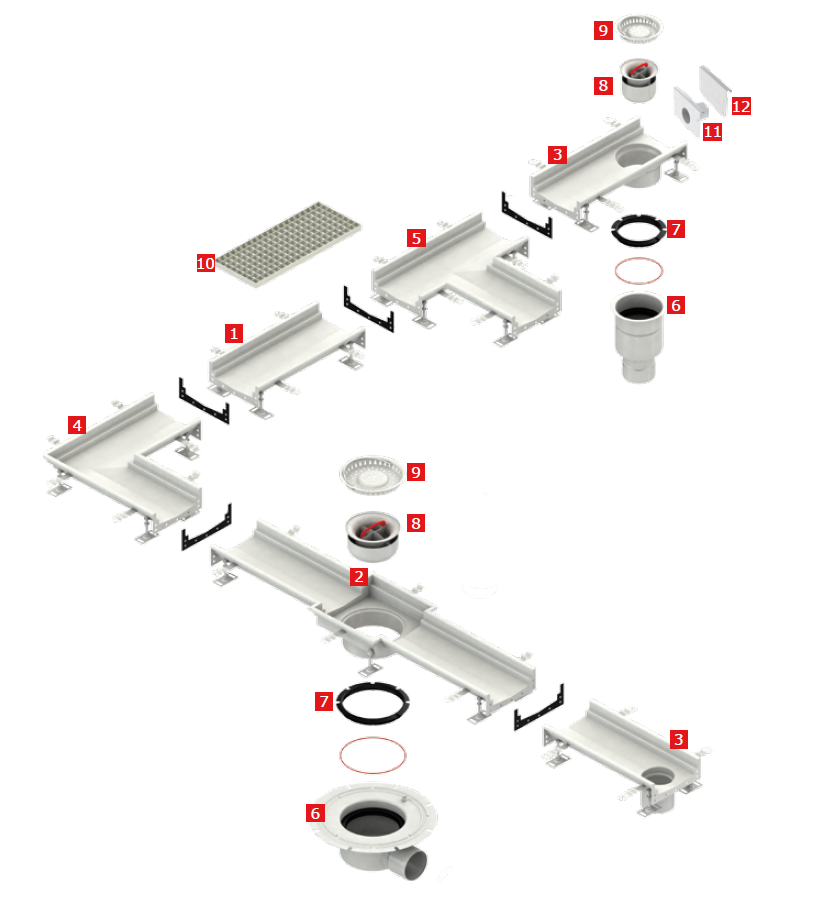

1 – Канал з ухилом або без
2 – Канал з випуском по центру
3 – Канал з випуском в кінці
4 – Кутовий канал

5 – Т-подібний канал
6 – Нижня частина трапа
7 – Набір кілець
8 – Сифон

9 – Відстійник для сміття
10 – Решітка
11 – Торцева заглушка з відводом
12 – Торцева заглушка глуха

повна сертифікація згідно EN 1433 (маркування СЕ);
канали повністю виготовлені з нержавіючої сталі і пройшли якісну обробку для надійності, довговічності і високого рівня гігієни;
V-подібна форма дна покращує пропускну здатність, підвищує швидкість потоку;
ухил дна каналу забезпечує велику пропускну здатність;
заповнена кромка каналу в стандарті підвищує рівень гігієни і стійкість до навантажень;
канали підходять під всі існуючі види навантажень в приміщеннях;
сифон в нижній частині випуску не пропускає неприємні запахи з каналізаційної системи;

відсутність необхідності виконання зварних робіт при монтажі;
стандартна довжина секції каналів до 6 метрів;
модульна концепція дозволяє легко специфікувати необхідну систему водовідведення зі стандартних виробів;
канали поєднуються з усім видами покриттів;
конфігурація каналу і трапу дозволяють підібрати необхідну пропускну здатність системи;
широкий вибір решіток під різний клас навантаження;

спеціальні ніжки і монтажні закладні для швидкого і якісного монтажу;
широкий вибір нижніх частин з різною пропускною здатністю;
можливість коригування висоти випуску за допомогою вставок;
кільце ущільнювача, яке може також служити як дренажний елемент для збору води з рівня гідроізоляції;
можливість виготовлення каналу потрібного розміру за допомогою підрізання існуючого;
просте обслуговування і очищення.

Лотковий канал 200. Асортиментний ряд:

Канал без ухилу дна, сталь AISI 304

L, мм	А, мм	Артикул
500	60	409072
	70	409047
	80	409048
	100	409049
1000	60	401859
	70	409054
	80	409055
	100	409056
2000	60	401875
	70	409060
	80	409061
	100	409062
3000	60	401895
	70	409066
	80	409067
	100	409068

Т-подібний канал, сталь AISI 304

L1, мм	L2, мм	А, мм	Артикул
500	515	60	401933
		80	402494
		100	402496

Кутовий канал, сталь AISI 304

L, мм	А, мм	Артикул
515	60	401921
	80	402490
	100	402492

Канал з випуском в кінці (діаметр випуску 110 мм), сталь AISI 304

канал під’єднується безпосередньо до каналізаційної труби

L, мм	А, мм	Артикул
500	60	414275
	70	414276
	80	414277
	90	414278
	100	414279
	110	414280
	120	414281
	140	414282
1000	60	414291
	70	414292
	80	414293
	90	414294
	100	414295
	110	414296
	120	414297
	140	414298

Канал з випуском по центру (діаметр випуску 110 мм), сталь AISI 304

канал під’єднується безпосередньо до каналізаційної труби

L, мм	А, мм	Артикул
500	60	414307
	70	414308
	80	414309
	90	414310
	100	414311
	110	414312
	120	414313
	140	414314
1000	60	414323
	70	414324
	80	414325
	90	414326
	100	414327
	110	414328
	120	414329
	140	414330

Канал з випуском в кінці (діаметр випуску 142 мм), сталь AISI 304

підключення до каналізації виконується за допомогою нижньої частини трапа 157

L, мм	А, мм	Артикул
500	60	409900
	70	409901
	80	409902
	90	409903
	100	409904
	110	409905
	120	409906
	140	409907
1000	60	409932
	70	409933
	80	409934
	90	409935
	100	409936
	110	409937
	120	409938
	140	409939

Канал з випуском по центру (діаметр випуску 142 мм), сталь AISI 304

підключення до каналізації виконується за допомогою нижньої частини трапа 157

L, мм	А, мм	Артикул
500	60	409916
	70	409917
	80	409918
	90	409919
	100	409920
	110	409921
	120	409922
	140	409923
1000	60	409948
	70	409949
	80	409950
	90	409951
	100	409952
	110	409953
	120	409954
	140	409955

Канал з випуском по центру (діаметр випуску 200 мм), сталь AISI 304

підключення до каналізації виконується за допомогою нижньої частини трапа 218

L, мм	А, мм	Артикул
1270	60	414243
	70	414244
	80	414245
	90	414246
	100	414247
	110	414248
	120	414249
	140	414250

Торцева заглушка з випуском 50 мм, сталь AISI 304

А, мм	Артикул
55	402001
60	402003
70	402005
80	402034
90	402007
100	402024
110	402020
120	402022
140	401999

Торцева заглушка глуха, сталь AISI 304

А, мм	Артикул
55	402683
60	402028
70	402030
80	402514
90	402032
100	402516
110	402518
120	402036
140	402520

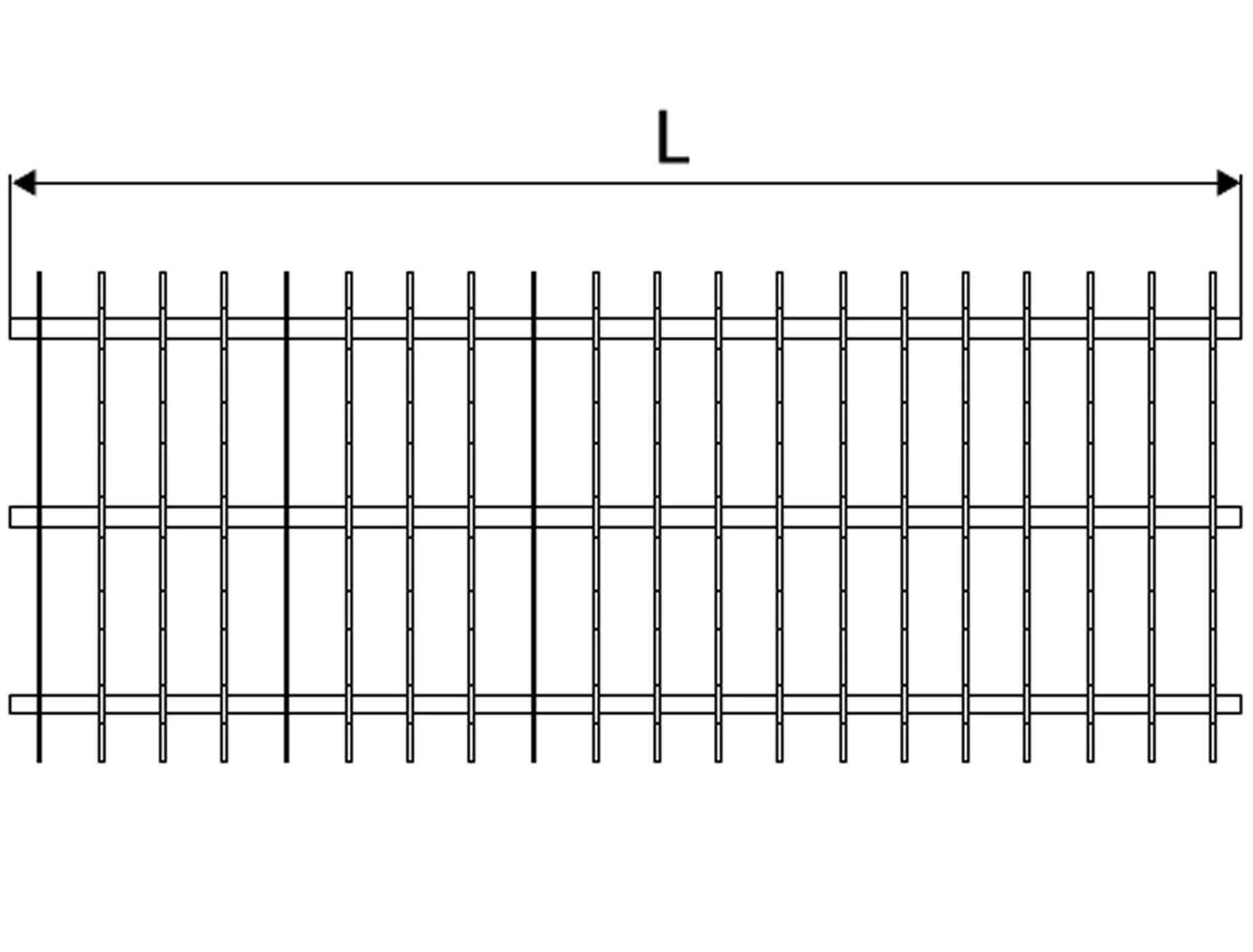

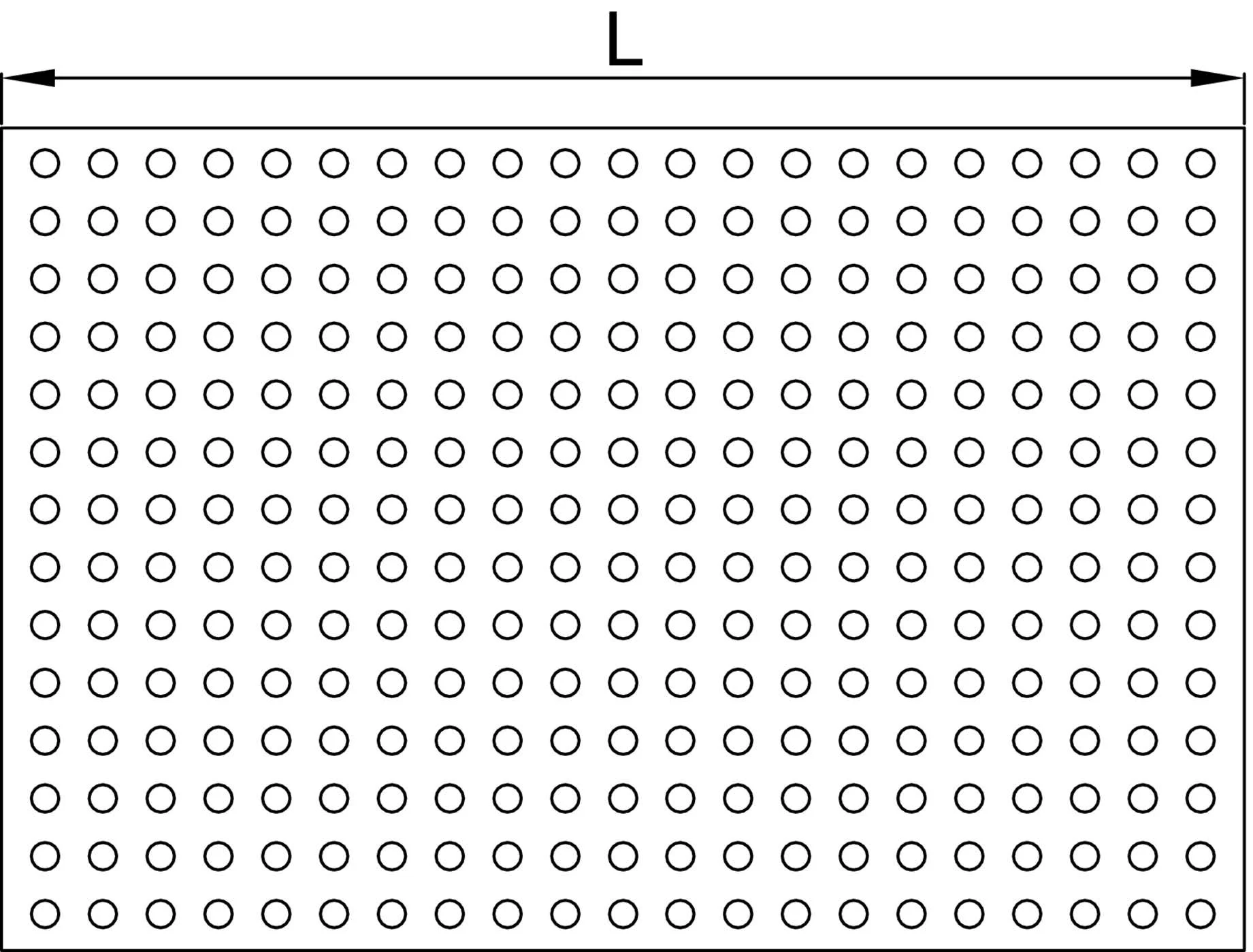

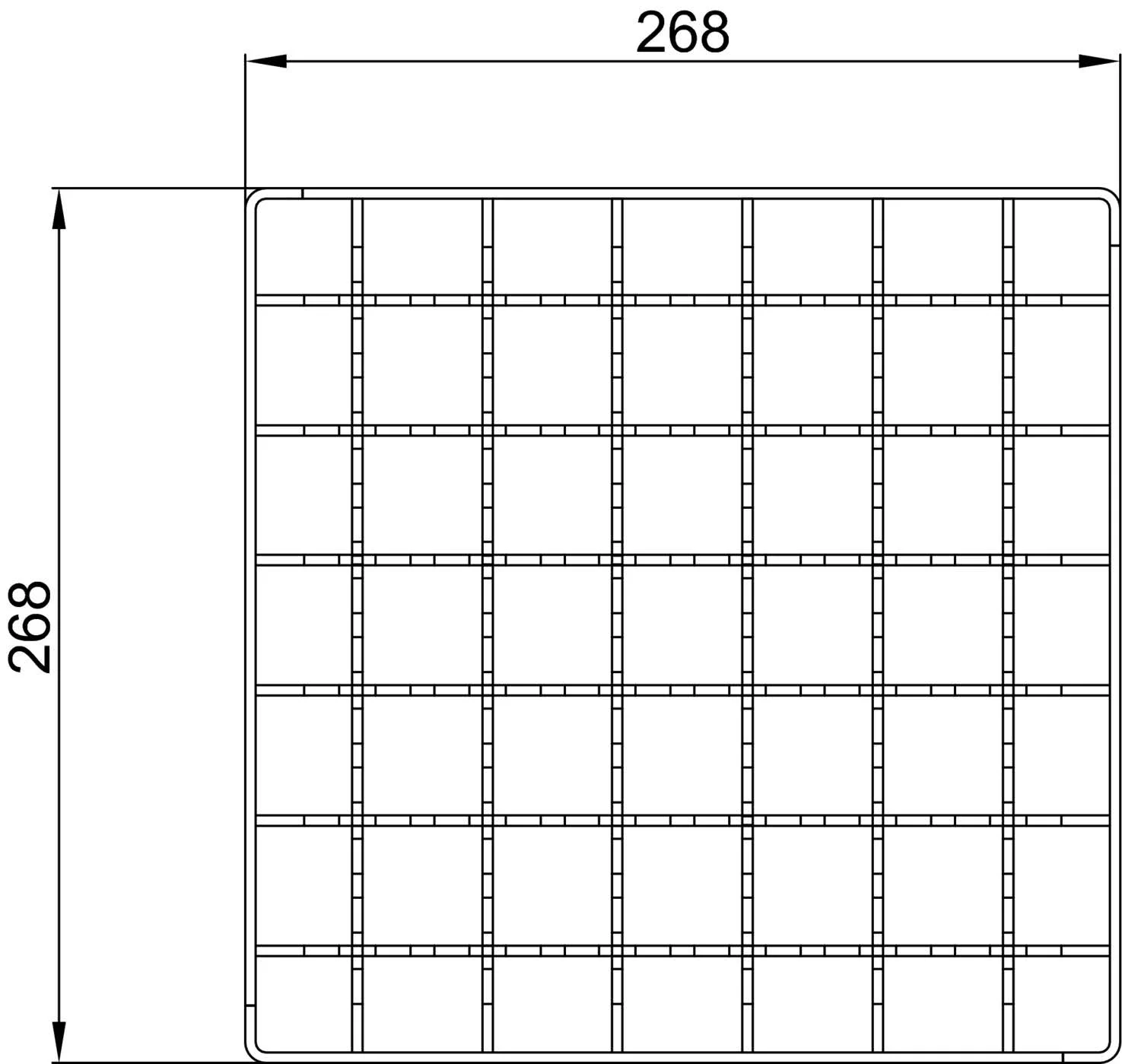

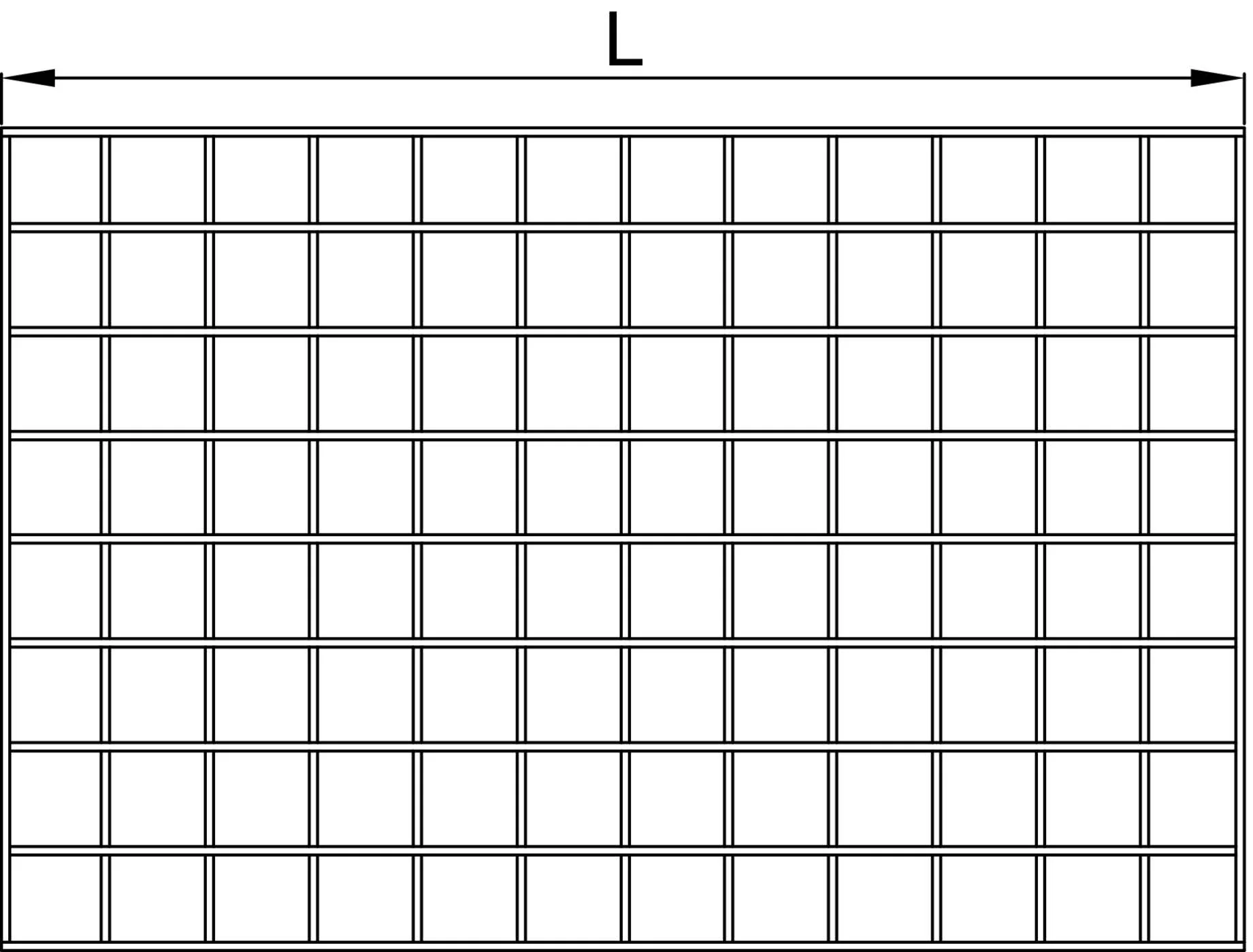

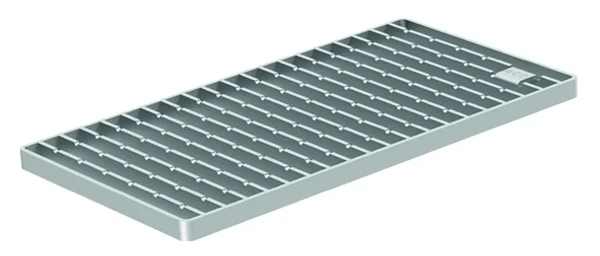

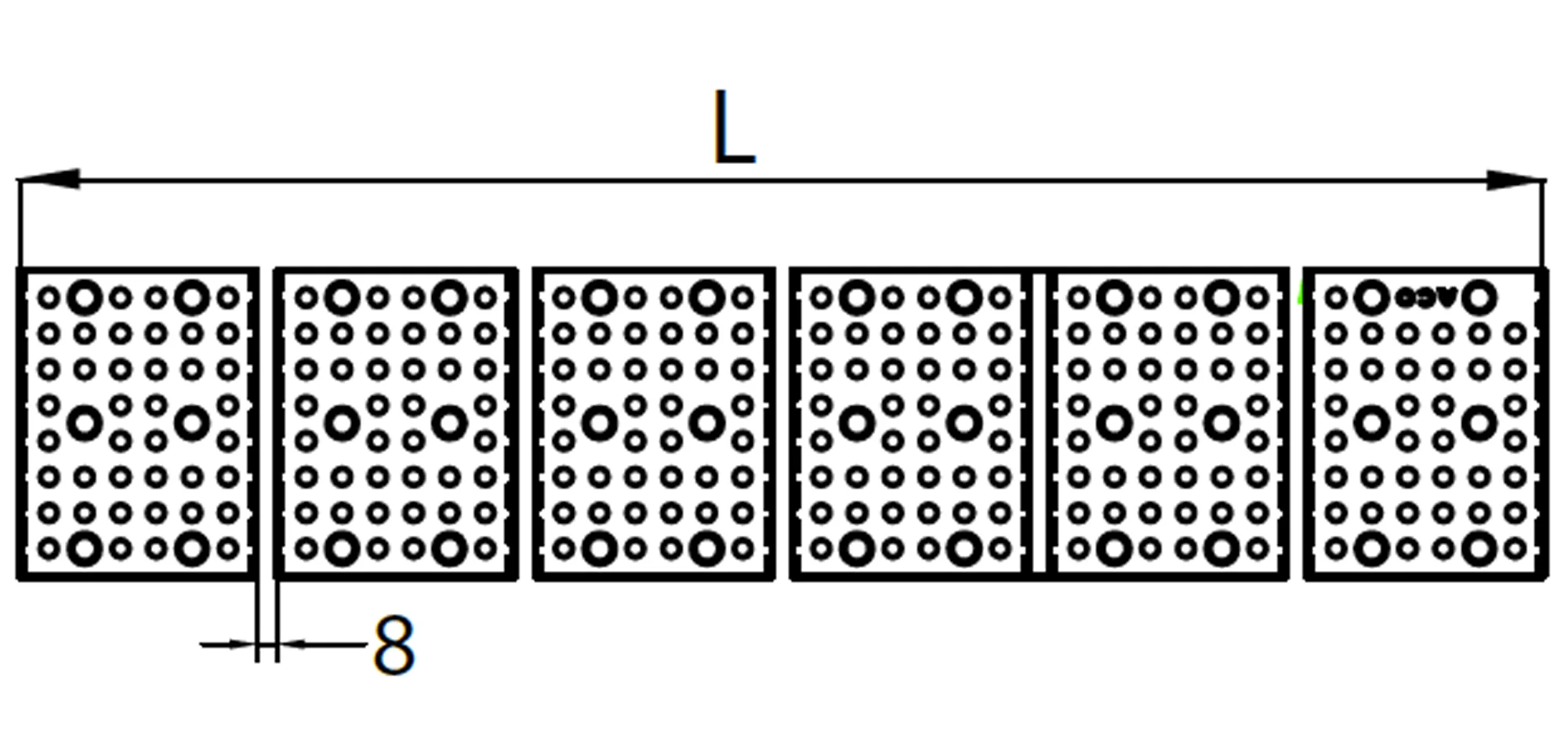

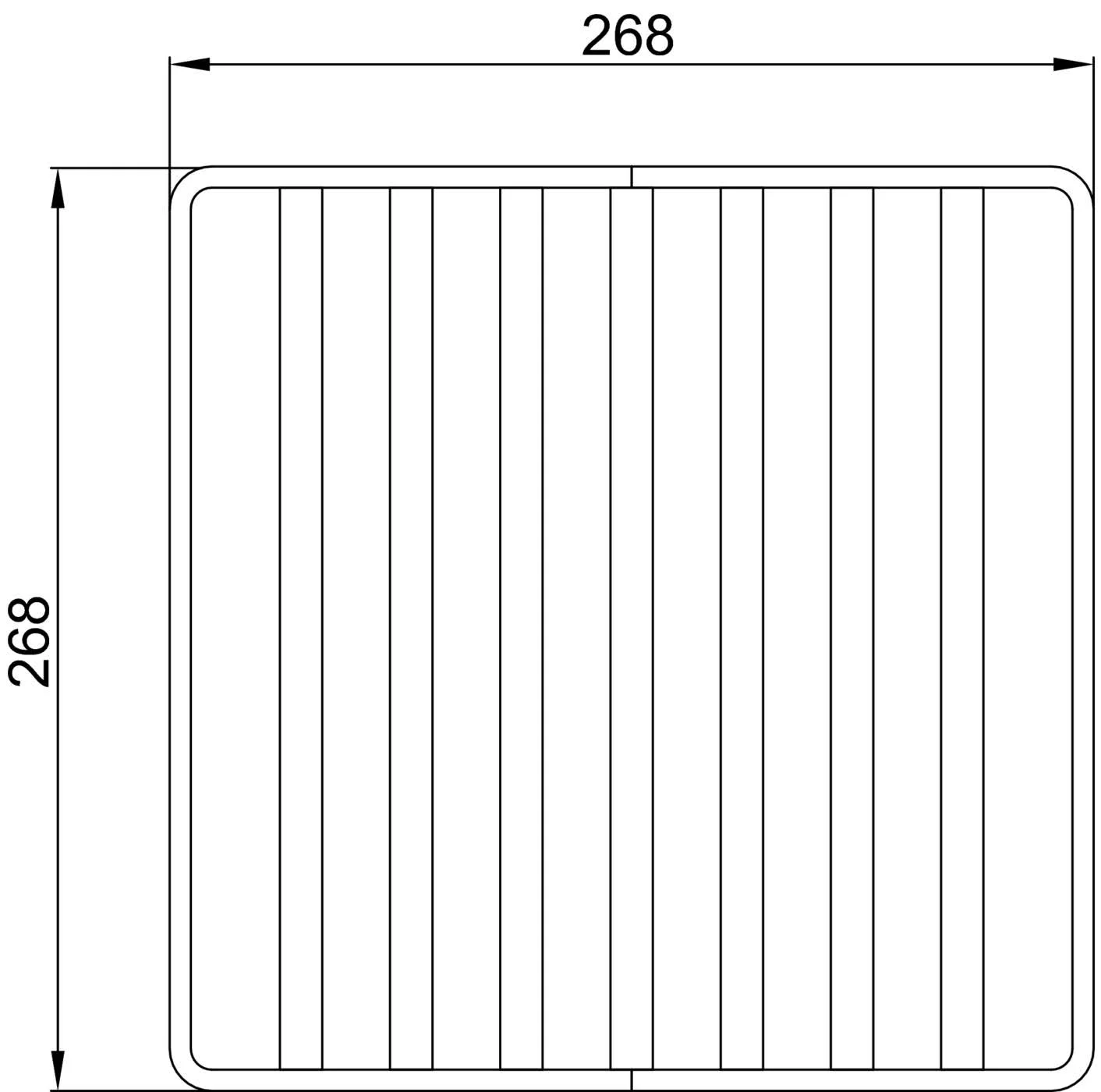

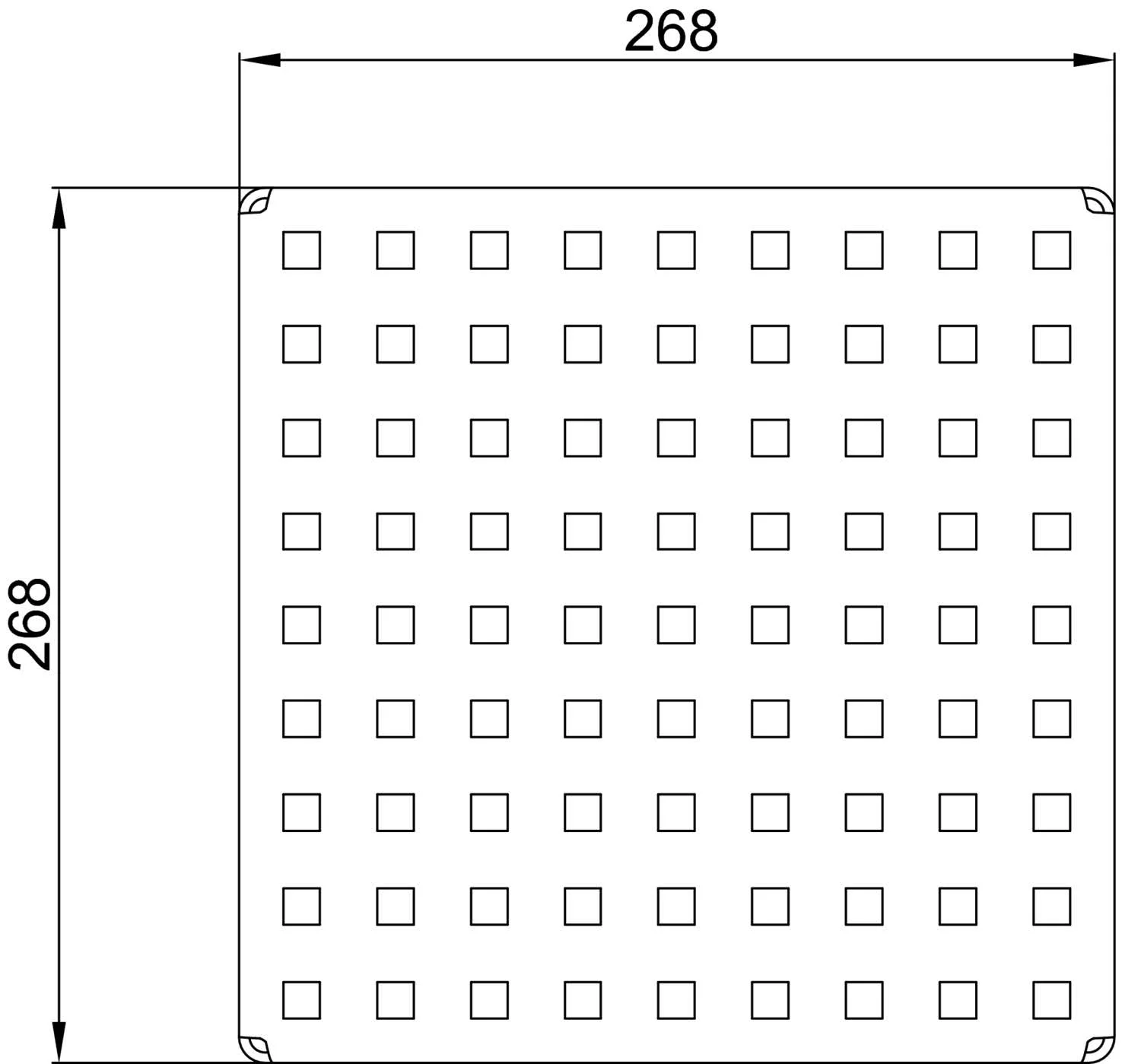

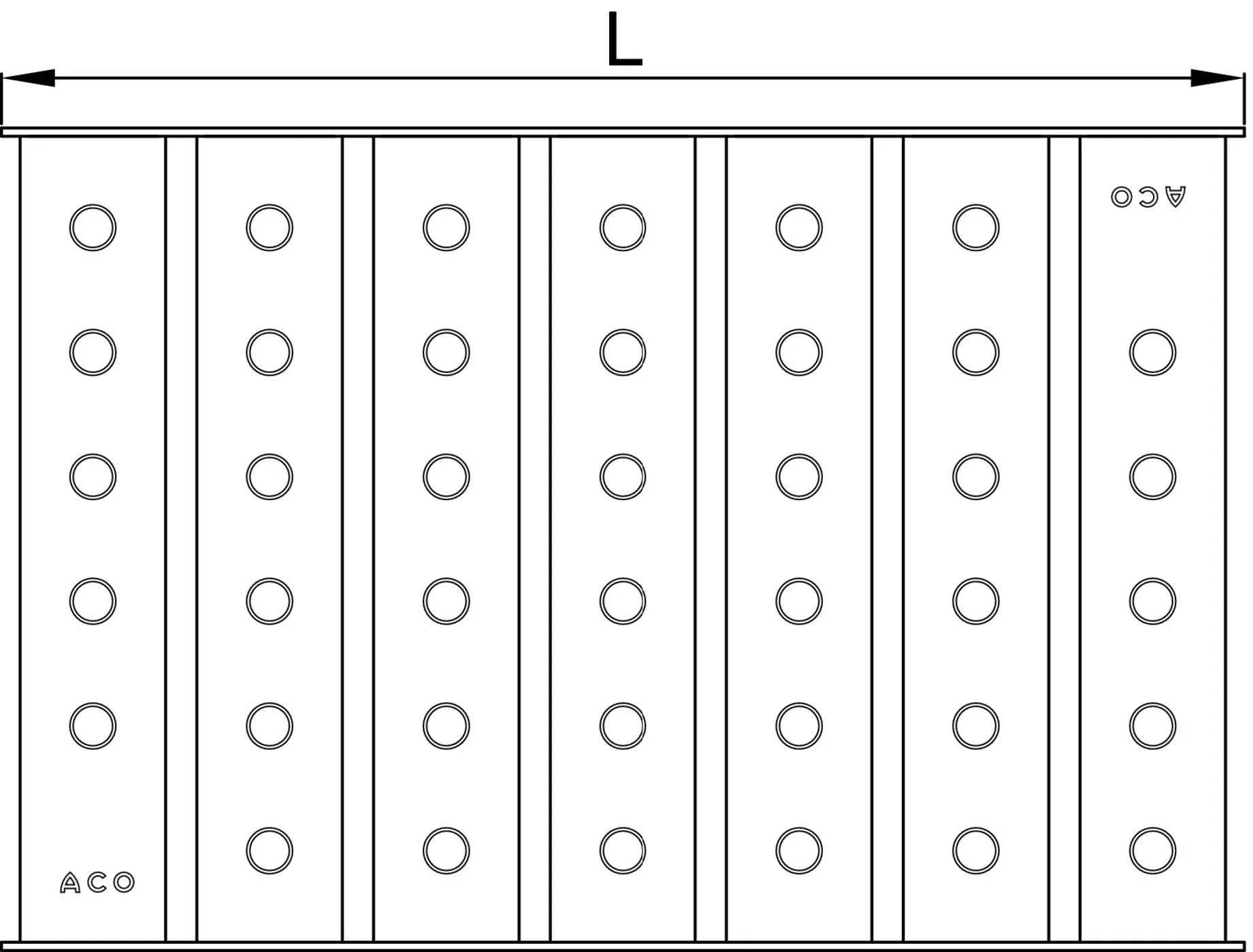

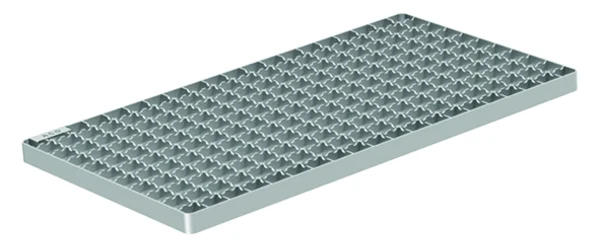

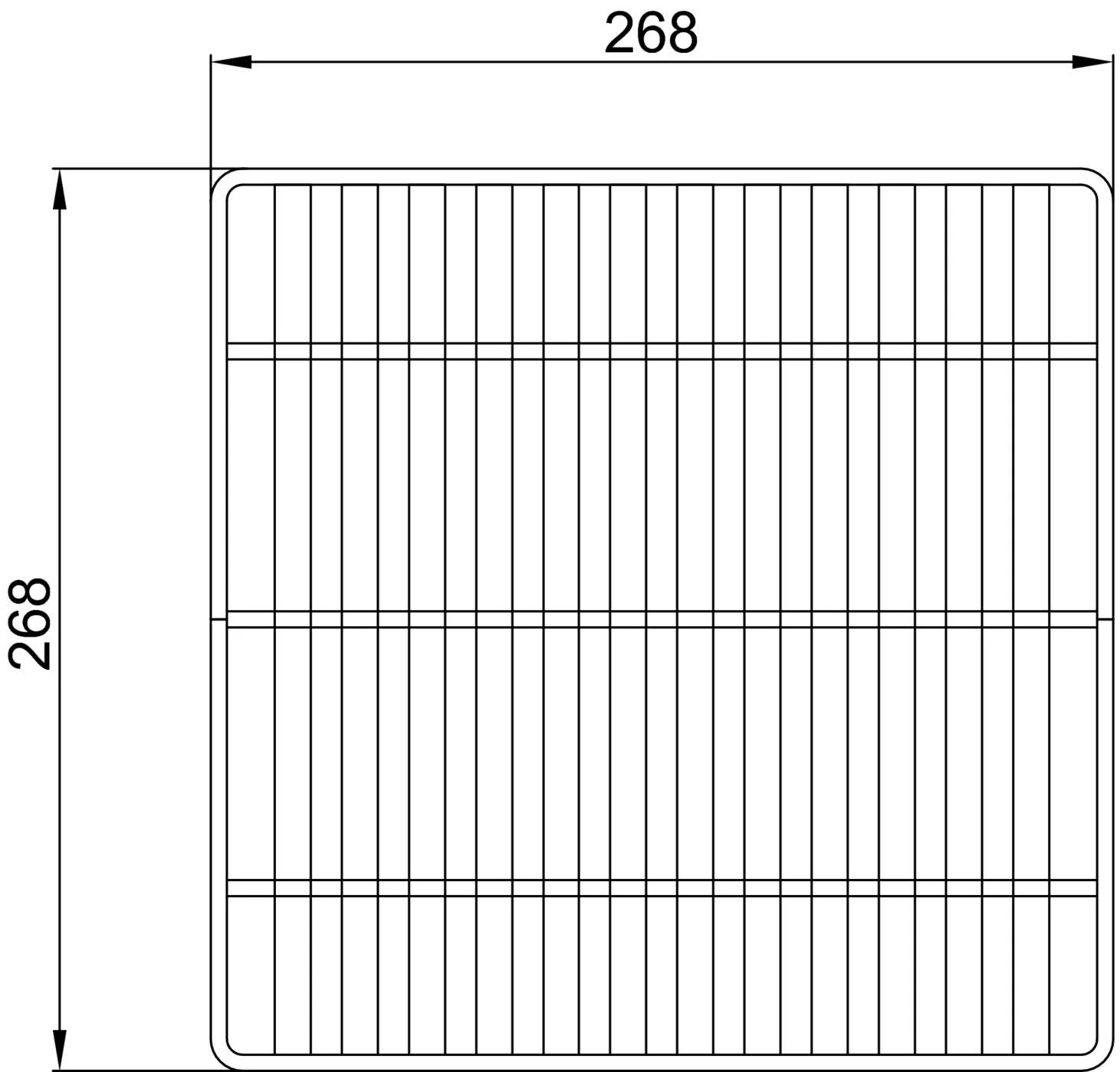

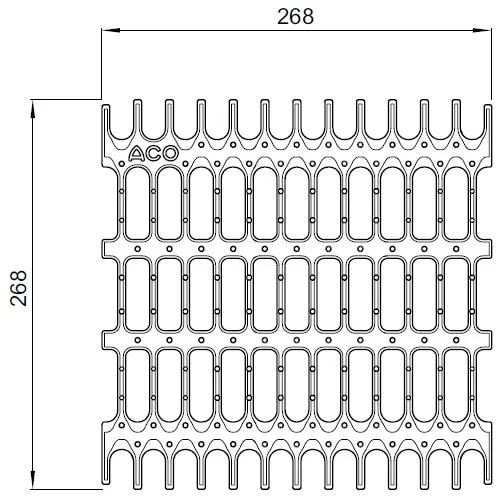

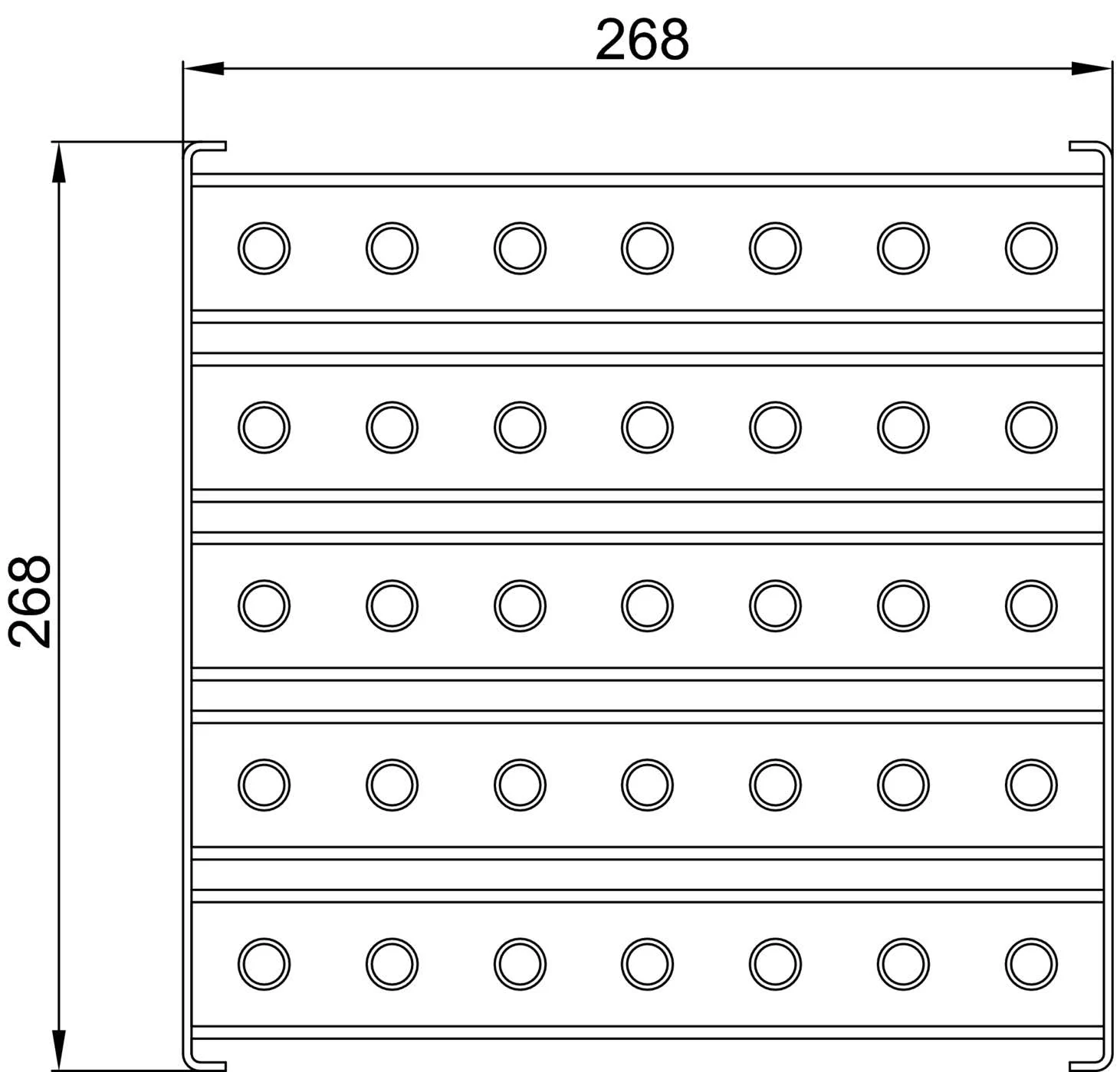

Решітки для лоткових каналів 200, сталь AISI 304
