АСО Щілинний канал 20

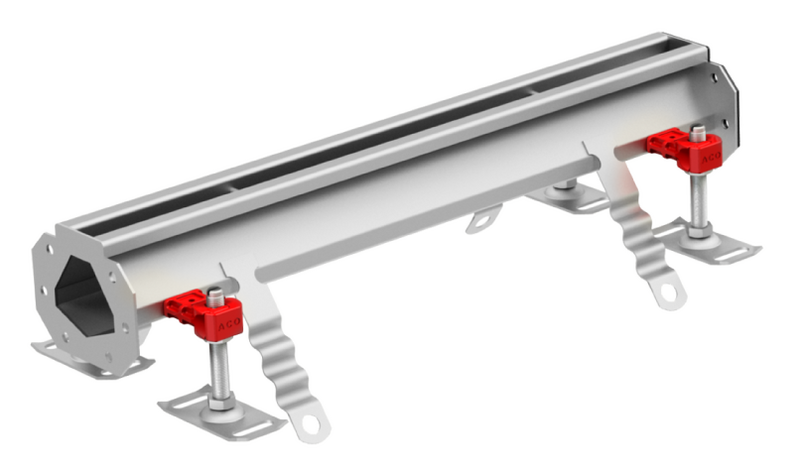

csm level invert channel 4b52f86fa6
4

Щілинні канали виготовляються з аустенітної нержавіючої сталі марок AISI 304 і AISI 316L (під запит).

Щілинні канали АСО ідеально підходять для поділу сухих і мокрих зон у виробничих приміщеннях, а також для миття підлог.

Вони естетичні, практично не помітні, поєднуються з усіма видами підлогових покриттів, а також підходять під класи навантажень до N250.

Висока пропускна здатність системи забезпечується V-подібною формою, а також за допомогою каналів з ухилом дна.

Доступ до випусків забезпечується ревізійними елементами з можливістю вибору дизайну решіток.

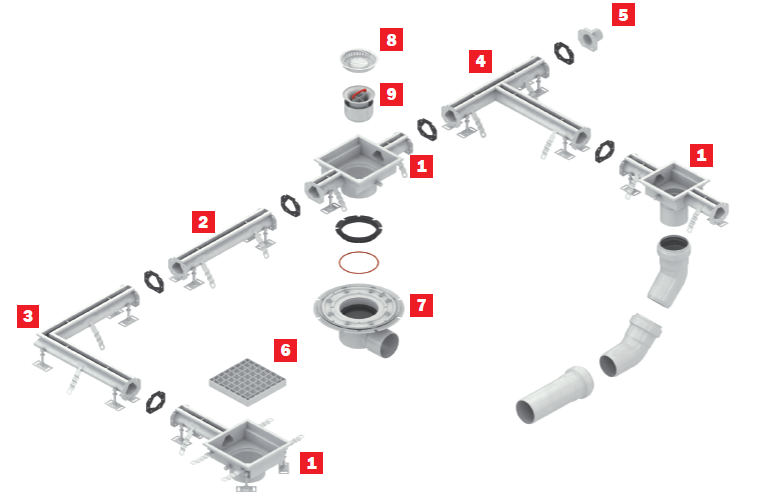

ustroistvo5

1 – Секція каналу з випуском
2 – Канал з ухилом або без
3 – Кутовий канал

4 – Т-подібний канал
5 – Торцева заглушка
6 – Решітка

7 – Нижня частина трапа
8 – Відстійник для сміття
9 – Сифон

main shel
  • повна сертифікація згідно EN 1433 (маркування СЕ);
  • канали повністю виготовлені з нержавіючої сталі і пройшли якісну обробку для надійності, довговічності і високого рівня гігієни;
  • V-подібна форма дна покращує пропускну здатність, підвищує швидкість потоку;
  • ухил дна каналу забезпечує велику пропускну здатність;
  • заповнена кромка каналу в стандарті підвищує рівень гігієни і стійкість до навантажень;
  • канали підходять під всі існуючі види навантажень в приміщеннях;
  • сифон в нижній частині випуску не пропускає неприємні запахи з каналізаційної системи;
  • відсутність необхідності виконання зварних робіт при монтажі;
  • стандартна довжина секції каналів до 6 метрів;
  • модульна концепція дозволяє легко специфікувати необхідну систему водовідведення зі стандартних виробів;
  • канали поєднуються з усім видами покриттів;
  • конфігурація каналу і трапу дозволяють підібрати необхідну пропускну здатність системи;
  • широкий вибір решіток під різний клас навантаження;
  • спеціальні ніжки і монтажні закладні для швидкого і якісного монтажу;
  • широкий вибір нижніх частин з різною пропускною здатністю;
  • можливість коригування висоти випуску за допомогою вставок;
  • кільце ущільнювача, яке може також служити як дренажний елемент для збору води з рівня гідроізоляції;
  • можливість виготовлення каналу потрібного розміру за допомогою підрізання існуючого;
  • просте обслуговування і очищення.

АСО Щілинний канал 20. Асортиментний ряд:

csm level invert channel 4b52f86fa6
92300
Канал без ухилу дна, сталь AISI 304
L, ммА, ммАртикул
5007092300
9092301
12092302
10007092305
9092306
12092307
20007092310
9092311
12092312
30007092316
9092317
12092318
csm level invert channel 4b52f86fa6
92300
Канал с ухилом дна, сталь AISI 304
L, ммА1, ммА2, ммАртикул
500707592303
758092304
1000707592308
758092309
2000708092313
809092314
9010092315
3000708092319
809092320
9010092321
10011092322
11012092323
60007090409014
90110409016
92338
92338 1
Канал без ухилу дна, сталь AISI 304
L, ммА, ммАртикул
5007092338
7592339
8092340
9092341
10092342
11092343
12092344
92345
92345 1

Т-подібний канал, сталь AISI 304

L, ммА, ммАртикул
5007092345
7592346
8092347
9092348
10092349
11092400
12092401
414341
414341 1

Канал з випуском в кінці (діаметр випуску 110 мм), сталь AISI 304

канал під’єднується безпосередньо до каналізаційної труби

L, ммА, ммАртикул
50070414341
75414342
80414343
90414344
100414345
110414346
120414347
414355
414355 1

Канал з випуском по центру (діаметр випуску 110 мм), сталь AISI 304

канал під’єднується безпосередньо до каналізаційної труби

L, ммА, ммАртикул
50070414355
75414356
80414357
90414358
100414359
110414360
120414361
100070414369
75414370
80414371
90414372
100414373
110414374
120414375
414341
415925

Канал з випуском в кінці (діаметр випуску 125 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 142

L, ммА, ммАртикул
50070415925
75415926
80415927
90415928
100415929
110415930
120415931
414355
415932

Канал з випуском по центру (діаметр випуску 125 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 142

L, ммА, ммАртикул
50070415932
75415933
80415934
90415935
100415936
110415937
120415938
100070415939
75415940
80415941
90415942
100415943
110415944
120415945
414341
415925

Канал з випуском в кінці (діаметр випуску 142 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 157

L, ммА, ммАртикул
50070414201
75414202
80414203
90414204
100414205
110414206
120414207
414355
414215

Канал з випуском по центру (діаметр випуску 142 мм), сталь AISI 304

підключення до каналізації проводиться за допомогою нижньої частини трапа 157

L, ммА, ммАртикул
50070414215
75414216
80414217
90414218
100414219
110414220
120414221
100070414229
75414230
80414231
90414232
100414233
110414234
120414235
92331
92331 1

Торцева заглушка з випуском 50 мм, сталь AISI 304

А, ммАртикул
7092331
7592332
8092333
9092334
10092335
11092336
12092337
92324 3
92324 1

Торцева заглушка глуха, сталь AISI 304

А, ммАртикул
7092324
7592325
8092326
9092327
10092328
11092329
12092330

Решітки для верхніх частин випуску:

Решітки до трапів 157 з верхньою частиною 200х200 мм, висота решітки 25 мм, сталь AISI 304

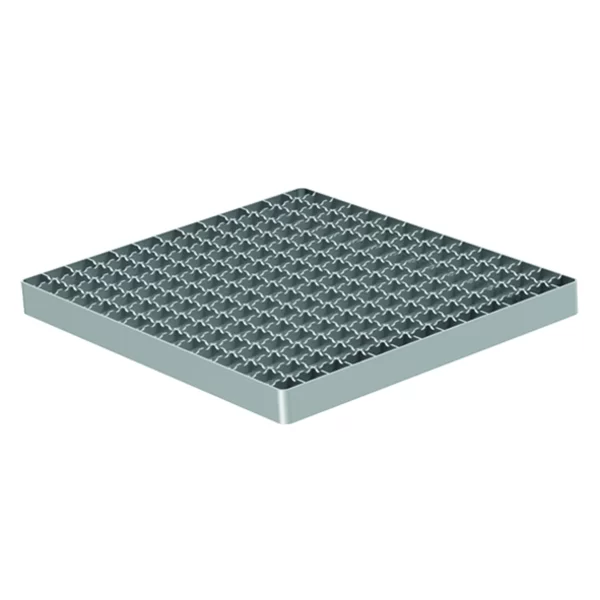

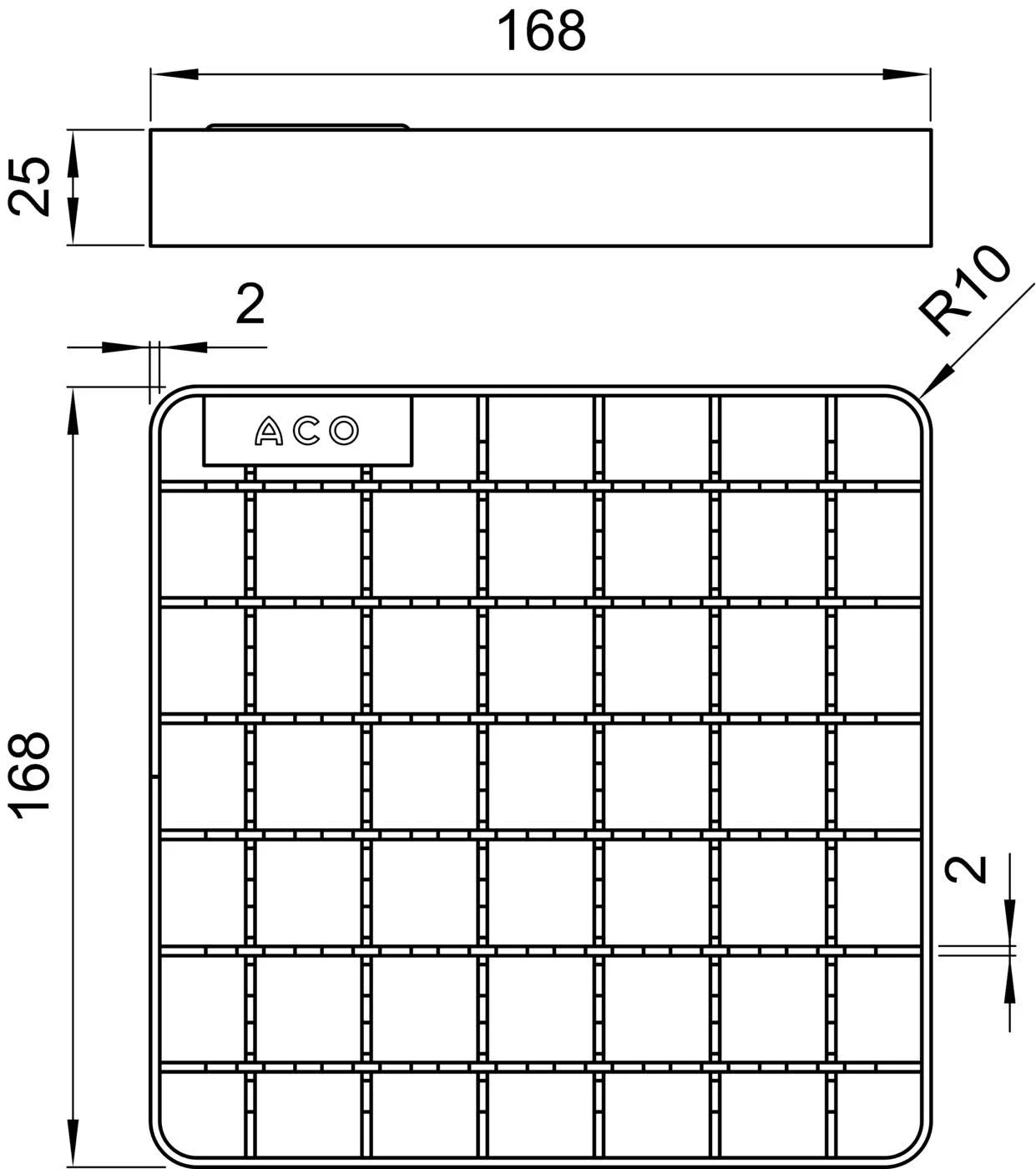

408090
408090 1

Сітчаста

Клас
навантаження		ПоверхняАртикул
L15антиковзка408090
гладка408091

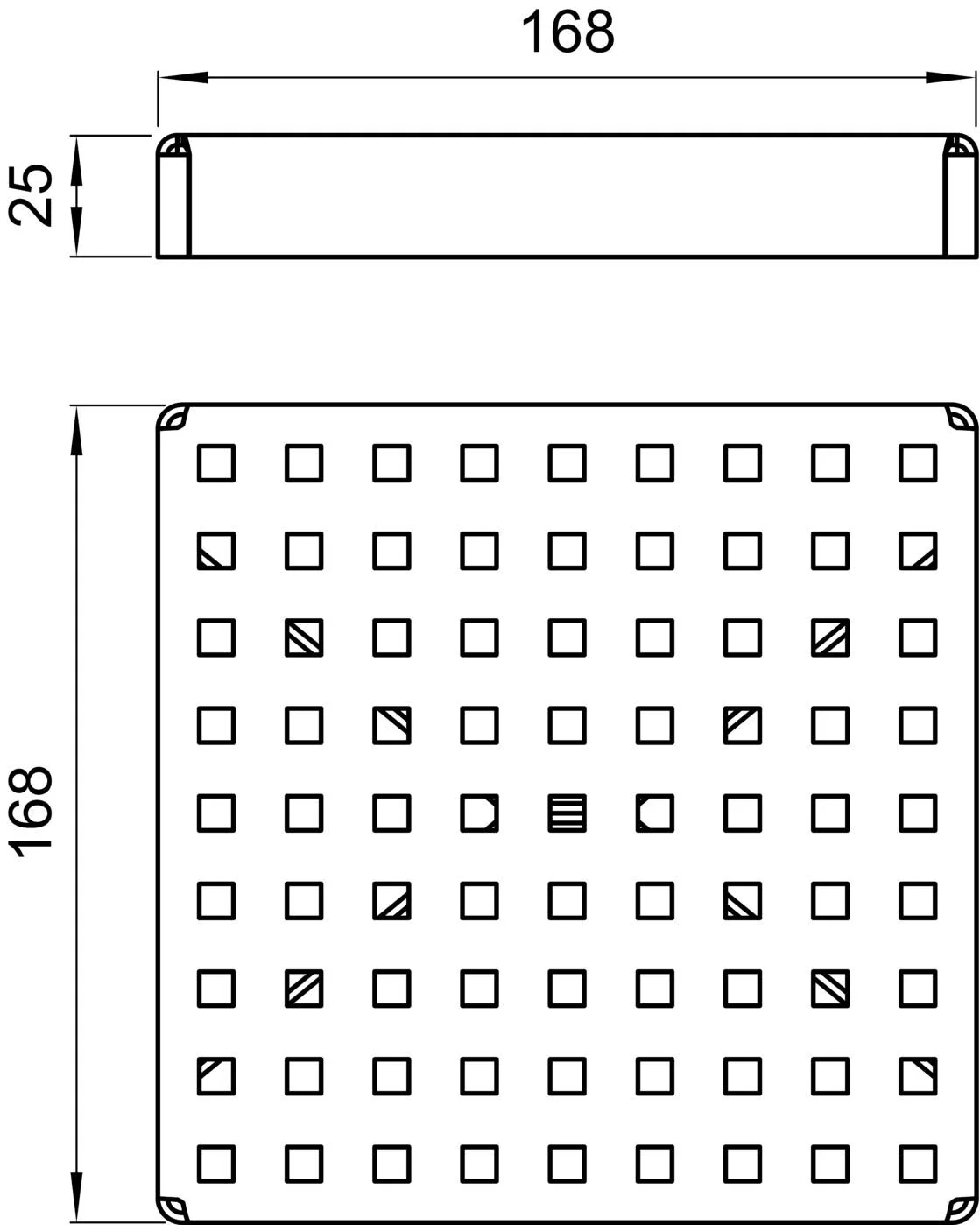

408092
408092 1

Quadrato

Клас
навантаження		ПоверхняАртикул
L15гладка408092

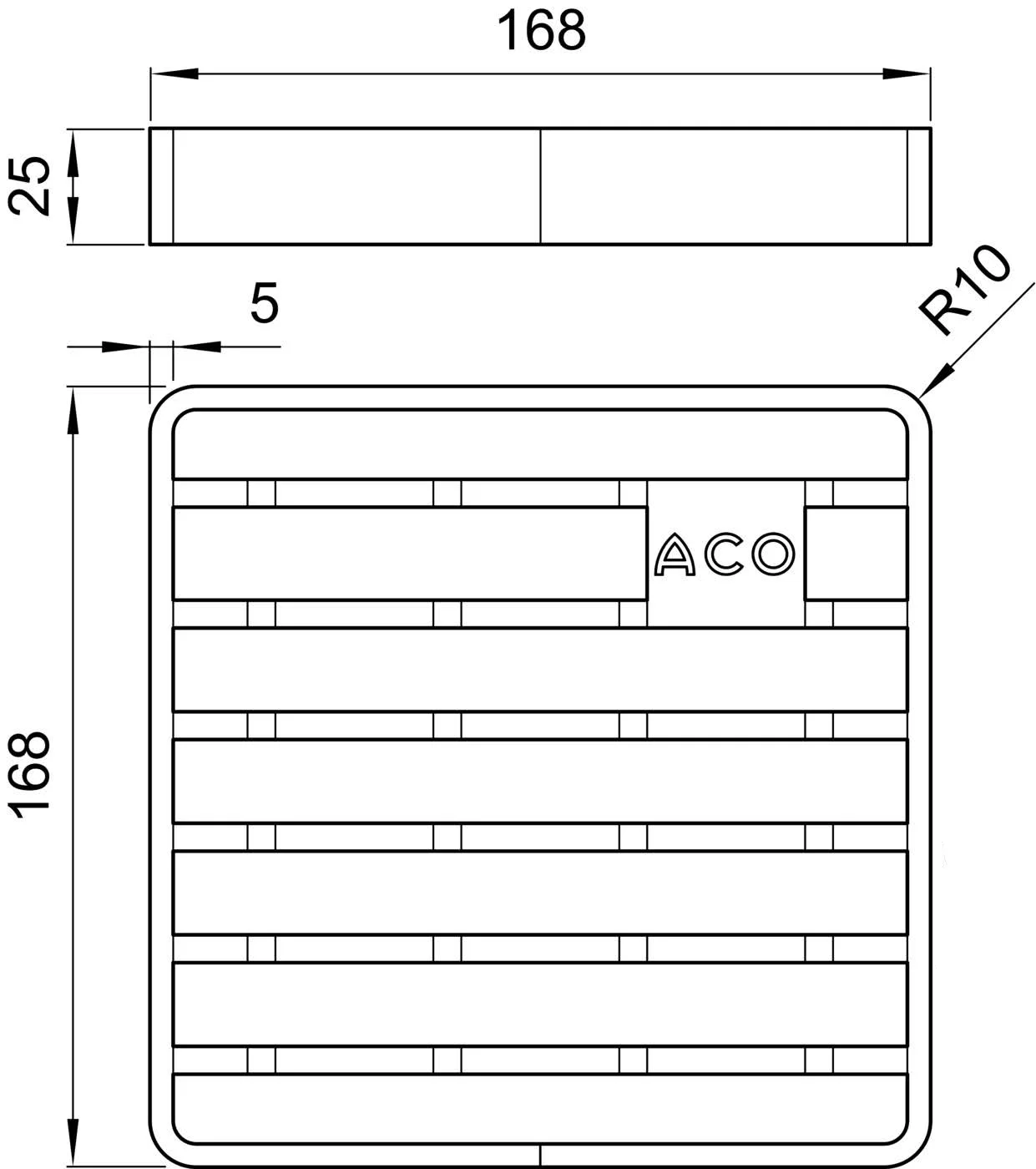

408093
408093 1

Стрижнева

Клас
навантаження		ПоверхняАртикул
M125антиковзка408093
гладка408020
R50антиковзка416912
C250гладка408043

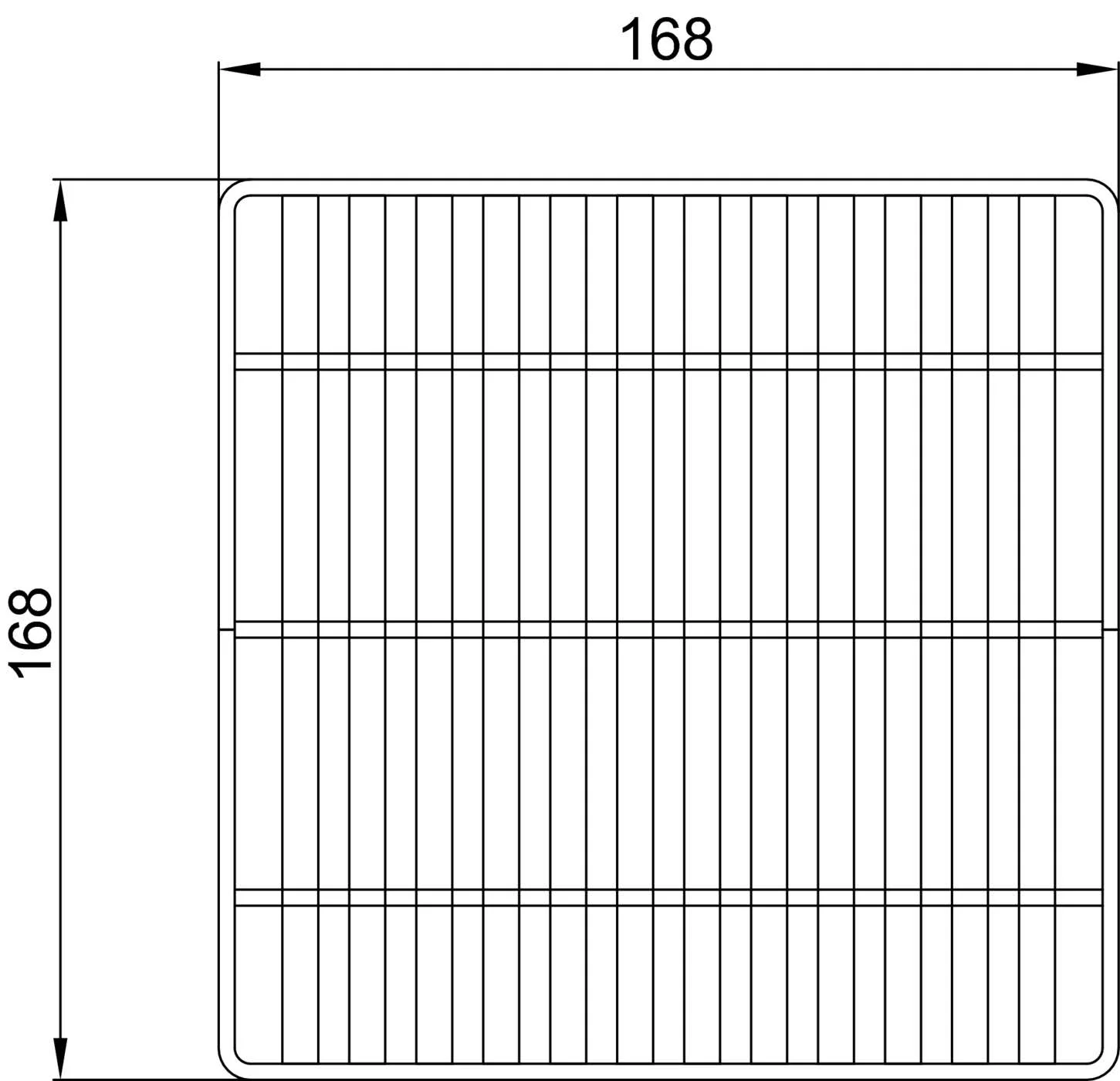

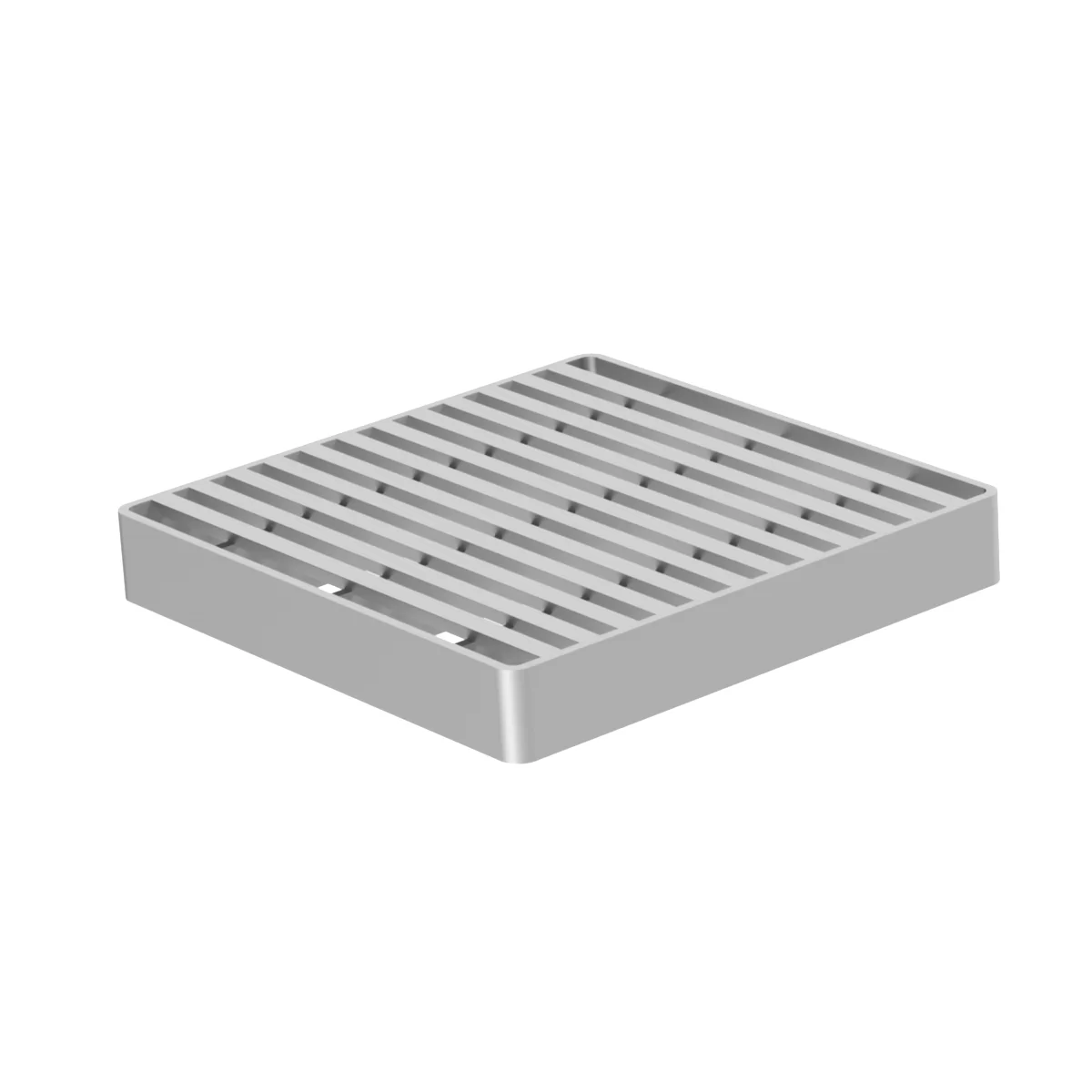

408022
408022 1

Heelsafe

Клас
навантаження		ПоверхняАртикул
L15гладка408022

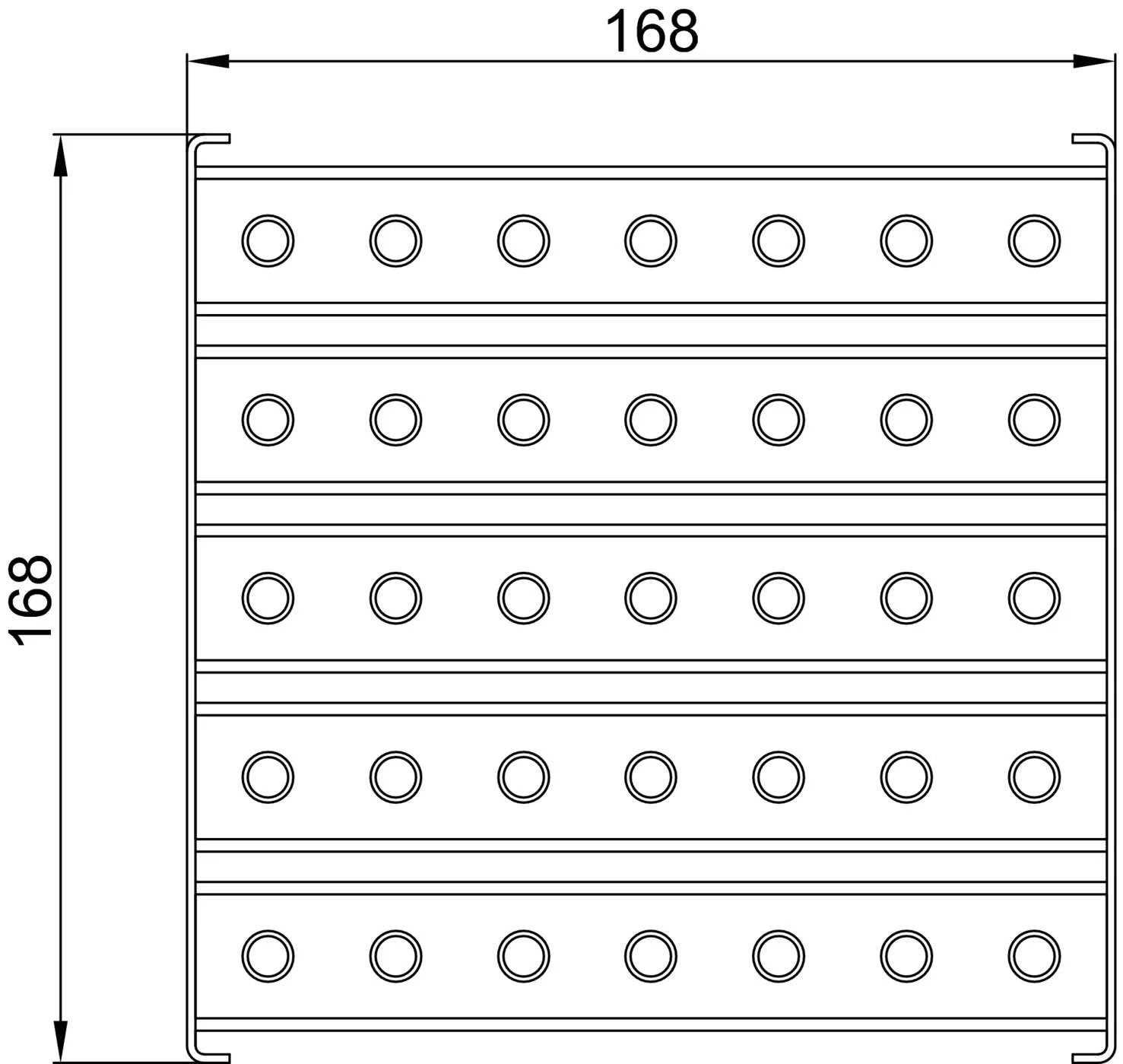

408094
408094 1

Multi-Slot 5

Клас
навантаження		ПоверхняАртикул
L15антиковзка408094

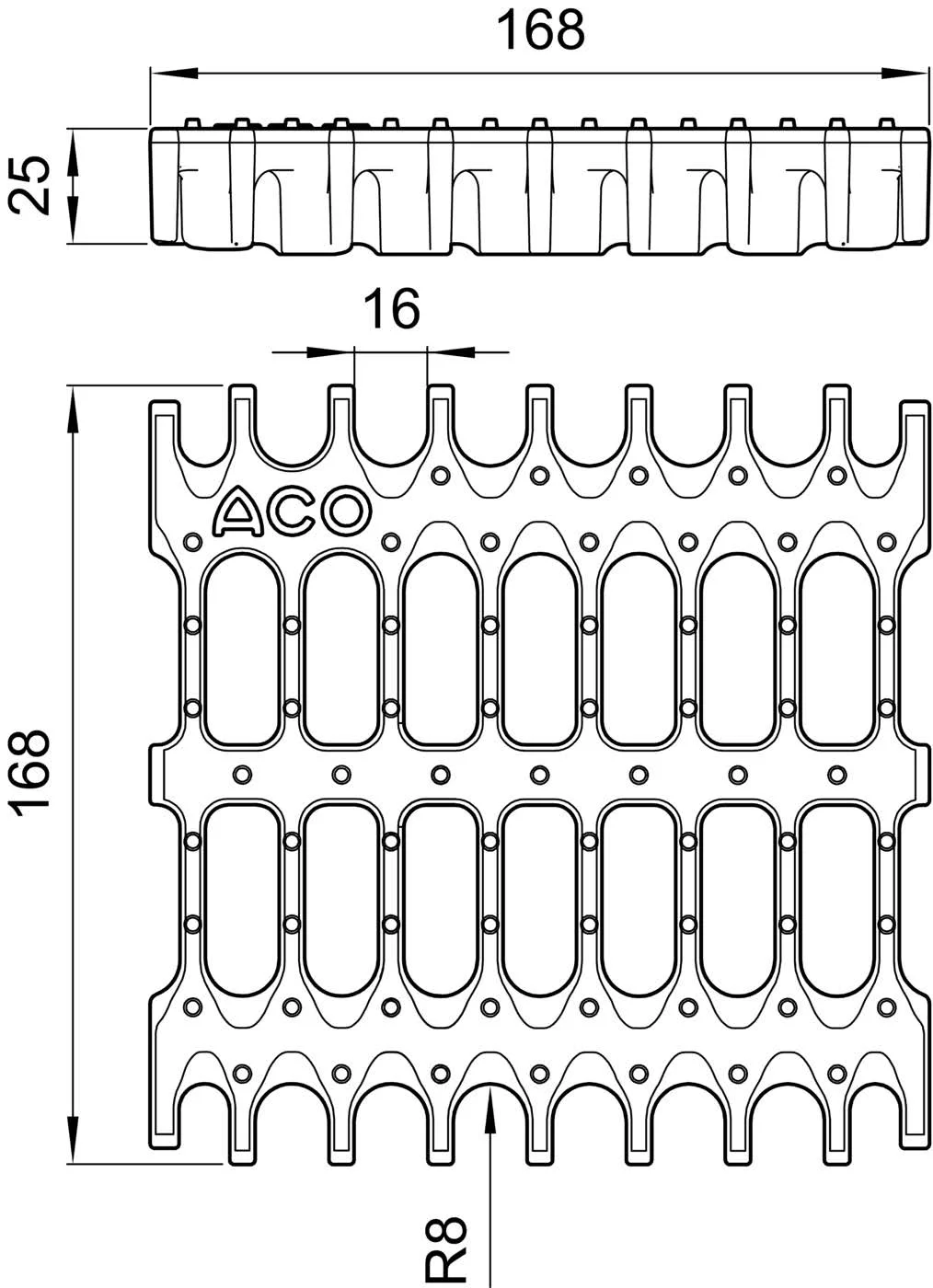

416942
416942 1

Лита гігієнічна

Клас
навантаження		ПоверхняАртикул
М125антиковзка416942
408021
408021 1

Slot

Клас
навантаження		ПоверхняАртикул
М125гладка408021

Решітки до трапів 157 з верхньою частиною 250х250 мм, висота решітки 30 мм, сталь AISI 304

408090

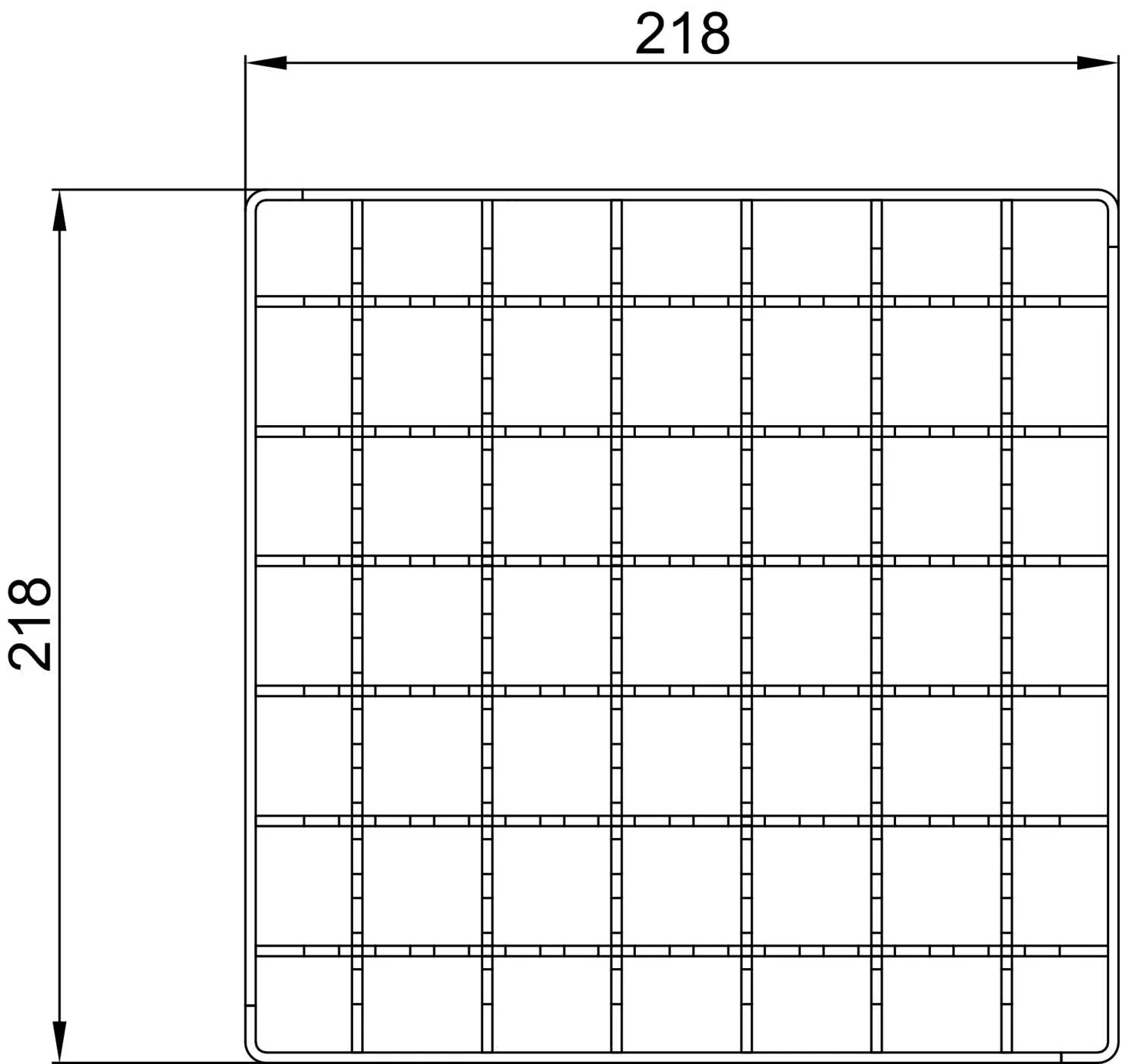

408095

Сітчаста

Клас
навантаження		ПоверхняАртикул
L15антиковзка408095
гладка408096

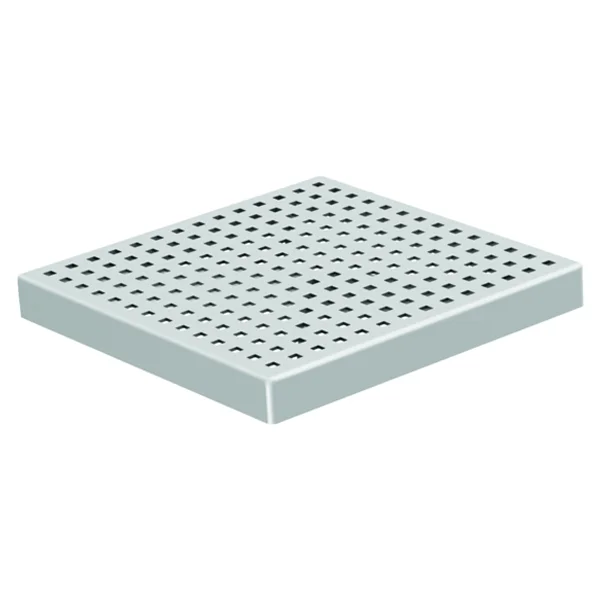

408092

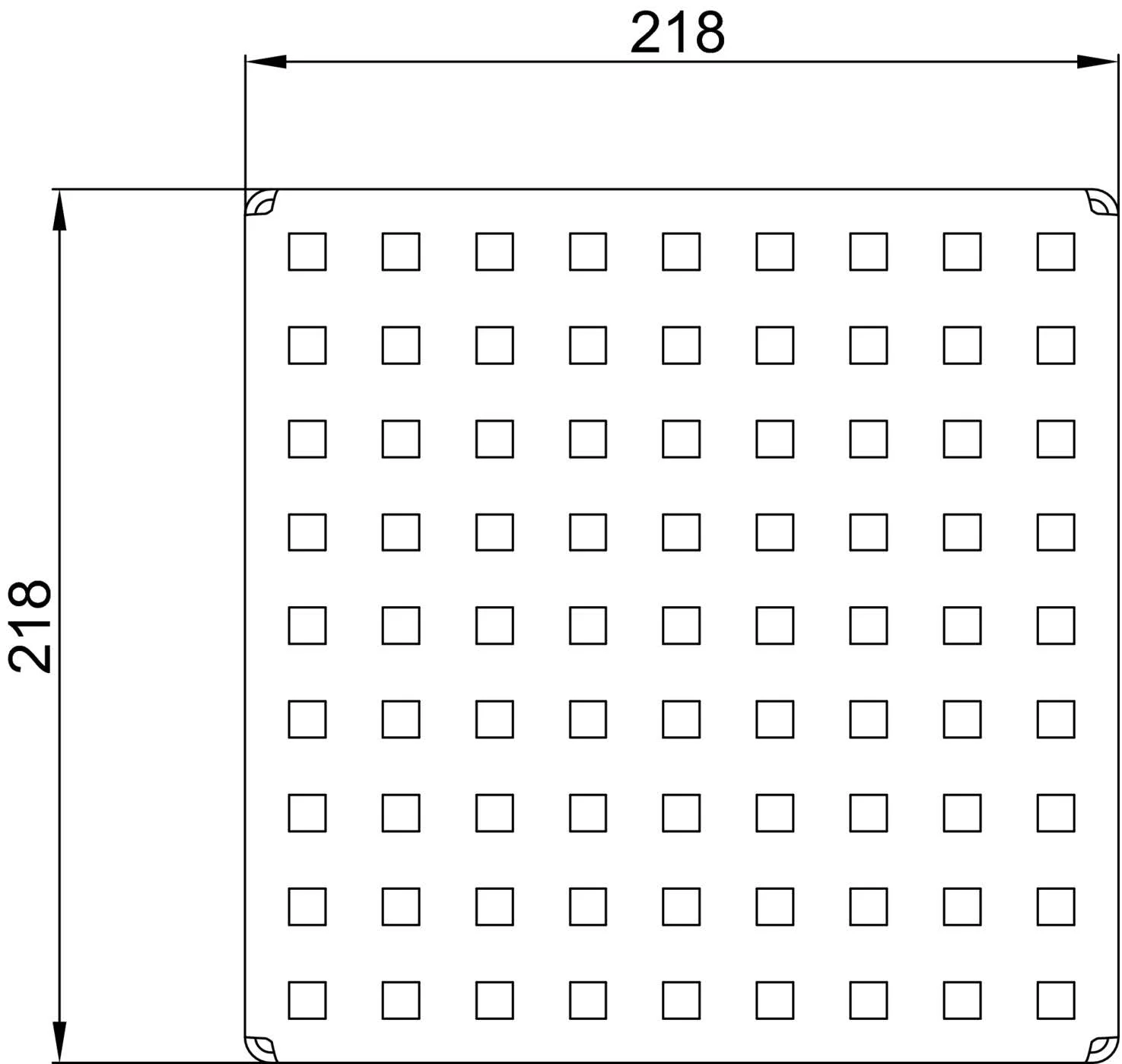

408097

Quadrato

Клас
навантаження		ПоверхняАртикул
L15гладка408097
408093

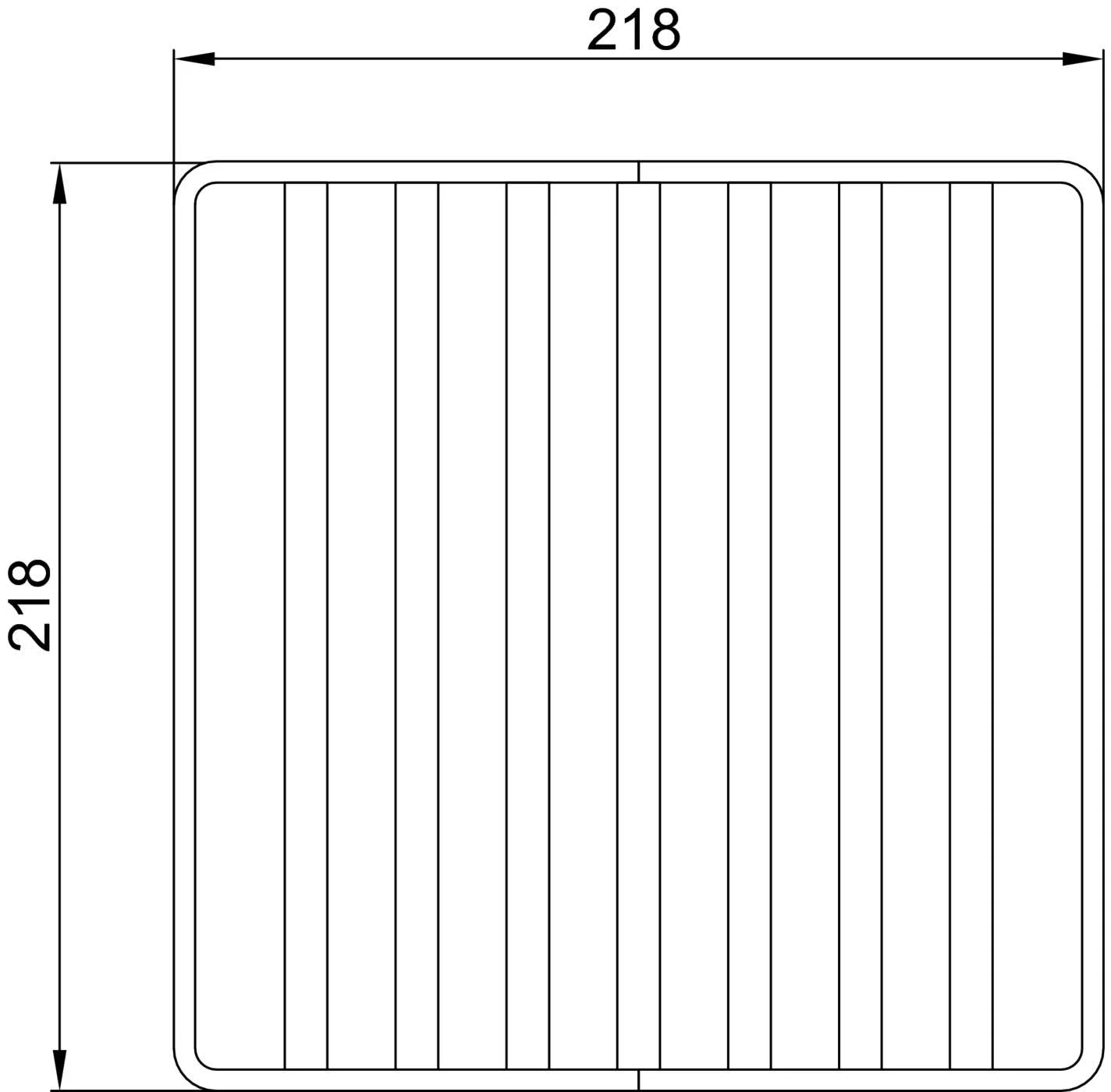

408028

Стрижнева

Клас
навантаження		ПоверхняАртикул
M125антиковзка408028
гладка408029
R50антиковзка416914
C250гладка408044
408022

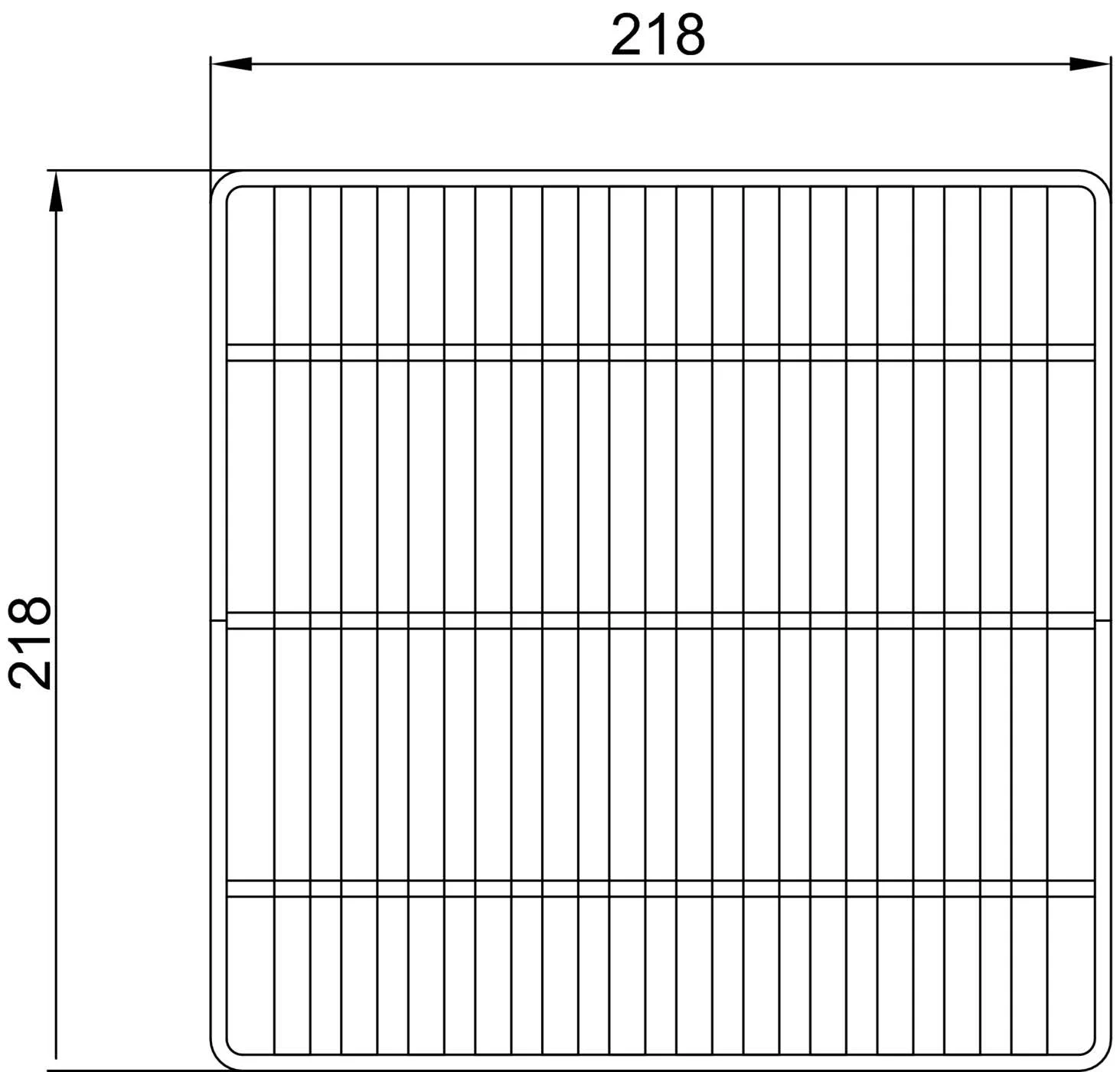

408031

Стрижнева

Клас
навантаження		ПоверхняАртикул
M125антиковзка408028
гладка408029
R50антиковзка416914
C250гладка408044
408094

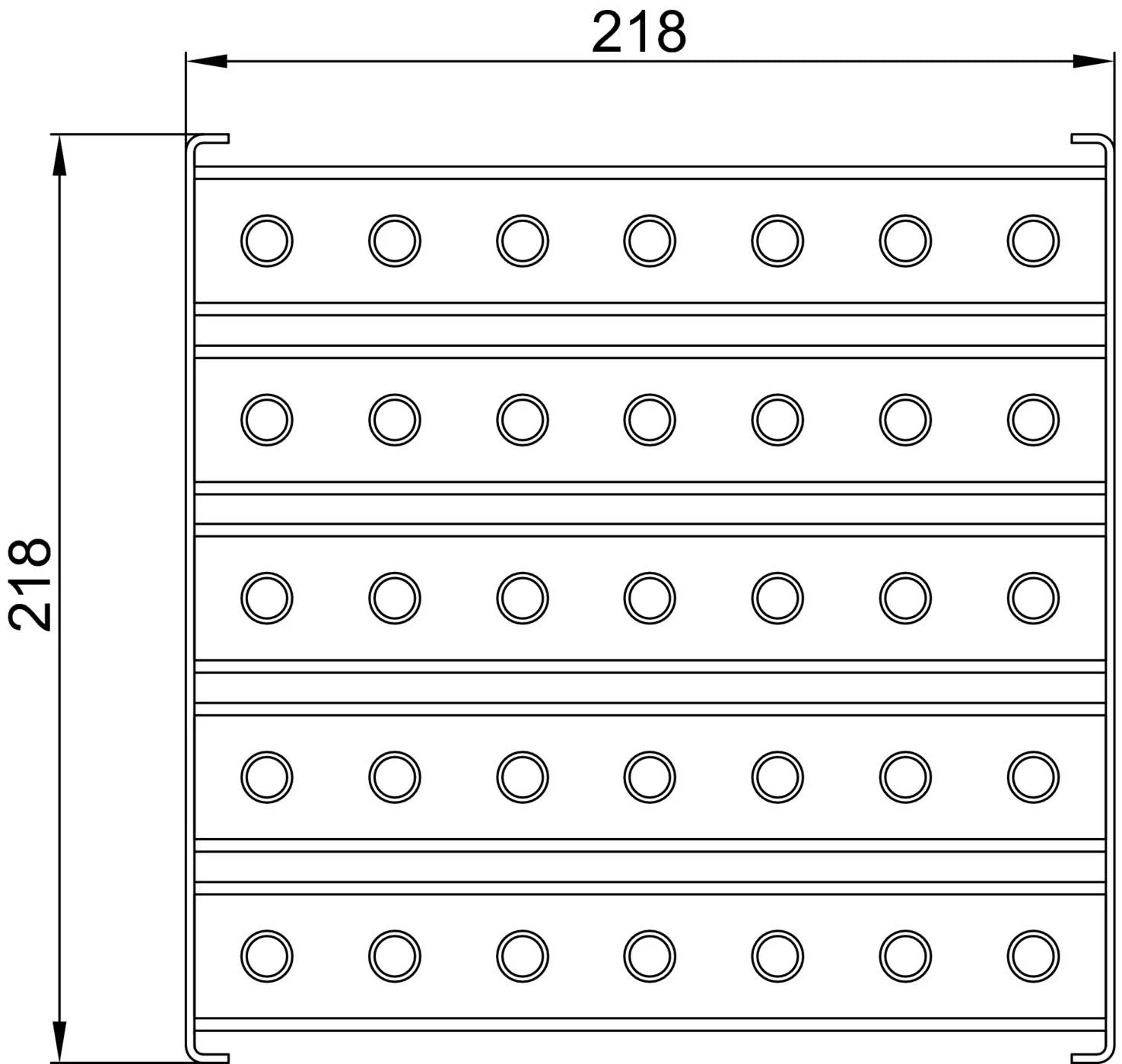

408033

Multi-Slot 5

Клас
навантаження		ПоверхняАртикул
L15антиковзка408033
416942
416943

Лита гігієнічна

Клас
навантаження		ПоверхняАртикул
М125антиковзка416943
408021
408030

Slot

Клас
навантаження		ПоверхняАртикул
М125гладка408030
Назва Артикул
сито для випуску 110 мм 97235
97235
97235 1
Назва Артикул
Сифон + відстійник для випуску 110 мм 405065
405065
405065 1
Назва Артикул
Відстійник об’ємом 0,4 л для двохкорпусних трапів 414739
otstoinik
414739 1
Назва Артикул
Відстійник об’ємом 0,25 л для однокорпусних і двохкорпусних трапів 414740
otstoinik
414739 1
Назва Артикул
Відстійник об’ємом 0,6 л для випуску 142 мм 408202
408202 1
408202
Назва Артикул
Відстійник об’ємом 0,3 л для випуску 142 мм 408203
408202 1
408203
Назва Артикул
Набір ущільнювачів з ПВХ 400841
400841
Загальна інформація
Каталог АСО Канали та трапи із нержавіючої сталіpdf
АСО Щілинний канал 20pdf
Креслення
АСО Щілинний канал 20онлайн каталог
Монтажні розміри та пропускна здатність щільових каналів
АСО Монтажні розміри та пропускна здатність щілинних каналів 20pdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизи вироби із нерж. сталіpdf
Сертифікат відповідностіpdf
