Лінійне водовідведення AXHELL UTube Drain
Доступні ціни на лінійне водовідведення в Україні від "БІГ-СІТІ ЮА". Допоможемо вам обрати лоток, надамо технічні консультації, прорахуємо ціни на водовідні лотки, виконуємо проєктування та шеф-монтаж.
UTube DRAIN - нова лінія продуктів водовідведення, що відповідає допустимому навантаженню від 1,5 до 90 тонн (клас навантаження E600-F900). Від класу навантаження залежить конструкція водовідведення.
ДЛЯ СКАЧУВАННЯ
Технічні характеристики AXHELL UTube Drain
Термін експлуатації понад 50 років
UTube Drain - ЛІНІЙНА ДРЕНАЖНА СИСТЕМА КЛАСУ НАВАНТАЖЕННЯ F900, ЯКА ВІДПОВІДАЄ ВИМОГАМ СТАНДАРТУ UNI-EN1433
Купити водовідвідні лотки
"БІГ-СІТІ ЮА" пропонує лінійне водовідведення високої якості за доступною ціною. Проєктування та розрахунок матеріалів, ціни від виробника та швидку доставку по всіх містах України. Постійним та оптовим покупцям надаються знижки.

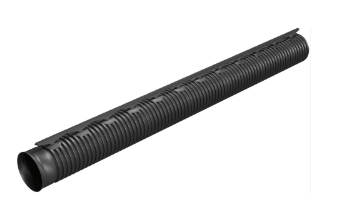

Клас навантаження А15 - F900
Діаметр UTube | Клас навантаження | Довжина, мм |
Ø160 – Ø 250 | А15 – F900 | 1ООО |

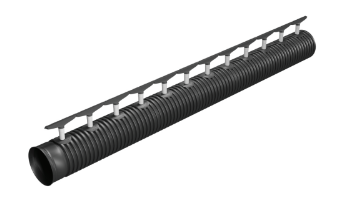

Клас навантаження А15 - D400
Діаметр UTube | Клас навантаження | Довжина, мм |
Ø315 – Ø 630 | А15 – D400 | 2ООО |

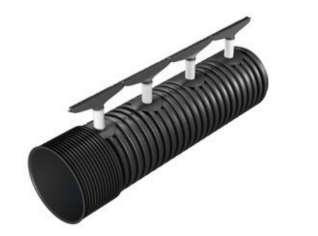

Клас навантаження А15 - D400
Діаметр UTube | Клас навантаження | Довжина, мм |
Ø630 – Ø 1000 | А15 – D400 | 6ООО |

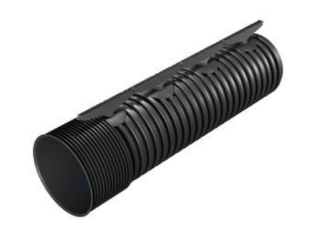

Клас навантаження E600 - F900
Діаметр UTube | Клас навантаження | Довжина, мм |
Ø315 – Ø 630 | E600 – F900 | 2ООО |

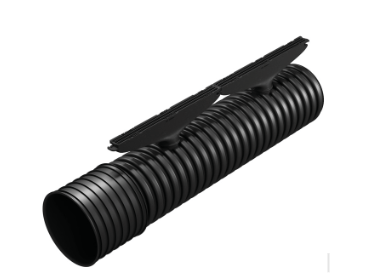

Клас навантаження E600 - F900
Діаметр UTube | Клас навантаження | Довжина, мм |
Ø630 – Ø 1000 | E600 – F900 | 6ООО |
- 1 – воронка,
- 2 – гофрована труба,
- 3 – муфта,
- 4 – з’єднувальний ущільнювач,
- 5 – продовження воронки труба Ø75 H250
Діаметр UTube | Клас навантаження | Довжина, мм | Воронка |
Ø160 – Ø 250 | А15 – F900 | 1000 | ✓ |
Ø315 – Ø 630 | A15 – D400 | 2000 | ✓ |
Ø315 – Ø 630 | E600 – F900 | 2000 | ✓ |
Ø630 – Ø 1000 | A15 – D400 | 6000 | ✓ |
Ø630 – Ø 1000 | E600 – F900 | 6000 | ✓ |
Матеріал | Ковкий чавун GJS 500-7 | ||
Розміри | 40х500 мм 40х500 мм | ||
Вага | 4,7 кг | ||
Стандарт | UNI EN 1433 тип м | ||
Клас | A15-F900 | ||
Маркування | CE | ||
Торцева стінка з відводом
- матеріал – полімербетон
- з інтегрованим ущільнювачем для горизонтального відводу
- кромка з оцинкованої сталі
- товщина 30 мм
| Для каналів типу | Вага, кг | Артикул |
|---|---|---|
| V100 S 0. | 1,4 | 132846 |
| V100 S 5. | 1,5 | 132847 |
| V100 S 10. | 1,7 | 132848 |
| V100 S 20. | 2,3 | 132849 |
Адаптер для зміни напрямку потоку
- матеріал – полімербетон
- кромка з оцинкованої сталі
- товщина 40 мм
| Для каналів типу | Вага, кг | Артикул |
|---|---|---|
| V100 S 0. | 1,8 | 132723 |
| V100 S 5. | 1,9 | 132724 |
| V100 S 10. | 2,1 | 132725 |
| V100 S 20. | 2,7 | 132726 |
Адаптер для Г і Т-подібних примикань
- матеріал – полімербетон
- кромка з оцинкованої сталі
- товщина 14 мм
| Для каналів типу | Вага, кг | Артикул |
|---|---|---|
| V100 S 0. | 1,0 | 132756 |
| V100 S 5. | 1,1 | 132757 |
| V100 S 10. | 1,3 | 132758 |
| V100 S 20. | 1,8 | 132759 |
Адаптер для Г і Т-подібних примикань
- матеріал – полімербетон
- кромка з оцинкованої сталі
- товщина 14 мм
| Для каналів типу | Вага, кг | Артикул |
|---|---|---|
| Multiline Seal in | 0,1 | 132495 |
Сифон
- нержавіюча сталь
- DN/OD 110
| Для каналів типу | Вага, кг | Артикул |
|---|---|---|
| Multiline Seal in | 0,4 | 132493 |
Корзина для сміття
- DN/OD 110
| Для каналів типу | Вага, кг | Артикул |
|---|---|---|
| Multiline Seal in | 0,5 | 02769 |
Патрубок
- PVC
- DN/OD 110
- довжина: 100 мм
| Для каналів типу | Вага, кг | Артикул |
|---|---|---|
| Multiline Seal in V100 | 0,15 | 00056 |
| Multiline V100 | ||
| Monoblock PD100 V | ||
| Monoblock RD100 V |
Сифон
- PP
- DN/OD 110
| Для каналів типу | Вага, кг | Артикул |
|---|---|---|
| Multiline V100 – V300 | 0,2 | 01509 |
Сифон
- PVC
- DN/OD 160
Переваги системи:
- виготовлені з нержавіючої сталі (оцинк. сталь тільки під запит)
- застосувується з системами АСО Multiline та XtraDrain
- можливість встановлення у будь який тип покриття наявність спеціальної захисної плівки, що запобігає забрудненню будівельними матеріалами (пісок,цемент, клей тощо) під час монтажу
- наявність ревізійного елементу для обслуговування та чищення
- безпечні для велосипедистів та засобів індивідуального пересування
.
Cистема щілинних каналів ACO DRAIN® SlotTop – це вдале поєднання функціональноного рішення та естетичного смаку. Цю систему водовідведення можна охарактеризувати як «прихована», але «ефективна».
На вигляд вона ледь помітна, та насправді виконує повноцінну функцію водовідведення, наче канал зі звичайно решіткою.
Щілинні канали АСО – сучасне рішення для благоустрію об‘єктів з високими вимогами до дизайну.
ACO DRAIN® SlotTop Double
Дизайн з подвійною щілиною.
ACO DRAIN® SlotTop Triple
Дизайн з потрійною щілиною.
ACO DRAIN® SlotTop Strip
Дизайн щілини- стрічка.
Ревізійний елемент (довжина 0,5 м) дозволяє мати легкий доступ до каналу.
Інтегрована корзина для сміття виймається для чищення та видалення бруду.
* Під замовлення можлива будь-яка ширина зовнішньої кромки
Переваги решіток ACO Freestyle:
- виготовляються за індивідуальними кресленнями із ковкого чавуну GGG
- в залежності від дизайну клас навантаження- від А15 до D400 (згідно EN1433)
- застосовуються з системами – Multiline, Civicline, XtraDrain, Deckline
- мають запатентовану систему безболтового кріплення Drainlock
Варіанти типорозмірів від V100 до V500
Чавунні решітки ACO Freestyle – розробка концерну АСО, що надає широкі можливості для створення індивідуального ландшафтного дизайну. Вони надають неповторну естетику, підкреслюють архітектурні особливості та дизайн відкритих просторів. Це вдале поєднання оригінального дизайну з ефективністю відведення поверхневих вод.
Увага! За більш детальною інформацією звертайтеся до співробітників компанії АСО
Решітки зі світловими елементами
АСО Eyeleds – це композитна решітка з вбудованими світловими LED елементами (білий або синій колір). Дана технологія створює потужній світловий ефект, хоча діаметр одного елементу 2 см. Решітка застосовуєтьс з каналами АСО Multiline V100 та XtraDrain 100. На 1 м канала може бути встановлено 1 або 2 світлових елемента.
АСО Lightpoint – це чавунна решітка з великим яскравим світловим LED елементом (діаметр 7,5 см, білого чи синього кольору).
Решітка застосовується з каналами Multiline V 100.
ACO Sideline – це комплект із щілинної рами (оцинкованої або нержавіючої сталі) та світлового LED елементу. Даний елемент має строк експлуатації 100 000 годин (близько 11,5 років). Ширина элементу – 3 см. Кольоровий діапазон – 7 кольорів, що переливаються немов веселка. Решітка застосовується з каналами Multiline або XtraDrain.
Переваги:
- “Невидима” система водовідведення, яка повністю виконує гідравлічні функції системи зі звичайними решітками.
- Легке очищення за допомогою миття “під тиском”.
- Зручне обслуговування.
- Канали зі щілинними рамами безпечні для велосипедистів та засобів індивідуального пересування.
Сфера застосування
- Площі та сквери, шкільні подвір’я;
- З/д платформи та перони;
- Автостоянки для легкових автомобілів, дороги для велосипедистів, тротуари;
- Прибудинкові території;
- Території з покриттям ФЕМ.
AXHELL UTube Drain - Клас A15 (до 1,5 тонн/м. кв.)
Приклад встановлення на пішохідному тротуарі
Лінійне водовідведення AXHELL UTube Drain
UTube DRAIN – це найкраще рішення у пішохідних зонах, де важливо звести візуальний вплив до мінімуму, решітка 40 мм дозволяє ідеально вбудувати водозбірний елемент навіть у найелегантніші види покриття.
AXHELL UTube Drain - Клас D400 (до 40 тонн/м. кв.)
Приклад встановлення у покритті промислової зони з класом навантаження включно до D400
AXHELL UTube Drain - Клас F900 (до 90 тонн/м. кв.)
Приклад встановлення у покритті промислової зони з класом навантаження включно до F900
AXHELL UTube Drain - Клас D400 (до 40 тонн/м. кв.)
Приклад встановлення в зоні швидкого транспортного руху з класом навантаження включно до D400
Гнучкість системи забезпечує збір та відведення великої кількості води. Завдяки вибору труб різного діаметра можна забезпечити пропускну здатність великого каналу за допомогою маленької вузької решітки, яку майже непомітно. Крім того, подальше обслуговування нашої системи виконується звичним обладнанням для експлуатації труб.
Вибір лотків для системи поверхневого водовідведення залежить від призначення
Клас A15 (до 1,5 тонн/м. кв.)
пішохідні зони, тротуари, сквери, парки, велосипедні доріжки, благоустрій дворів, присадибні ділянки, індивідуальна забудова
Клас B125 (до 12,5 тонн/м. кв.)
Пішохідні доріжки, закриті для руху транспорту, індивідуальна забудова, приватні паркування та гаражі для легкових автомобілів, дороги з малою інтенсивністю руху легкового транспорту
Клас C250 (до 25 тонн/м. кв.)
Тротуари, підприємства автосервісу, узбіччя автодоріг, стоянки автомобілів, гаражі, АЗС, автомийки, дороги із середньою інтенсивністю руху
Клас D400 (до 40 тонн/м. кв.)
Узбіччя доріг, АЗС, автомийки, автопідприємства, транспортні термінали, промзони, дороги із середньою та підвищеною інтенсивністю руху
Клас E600 (до 60 тонн/м. кв.)
Автомагістралі, транспортні термінали, промислові підприємства, причали, порти, доки, склади, дороги з високою інтенсивністю руху
Клас F900 (до 90 тонн/м. кв.)
Промзони високої інтенсивності руху, порти, доки, вантажні термінали, аеропорти, військові бази
Дощова каналізація: основні елементи системи
Каналізаційні труби
Двостінна, гладка всередині і гофрована зовні, виготовлена з поліетилену високої щільності (PE-HD), включаючи з'єднувальні муфти з попередньо встановленими ущільнювачами з EPDM. Труба має отвори 75 мм кожні 500 мм для з'єднання з воронкою. Труба може бути від 1 м до 6 м, а діаметр від 160 до 1000 мм. Діаметри труби розраховуються на основі потоку води, який не повинен перевищувати 70% пропускної здатності.
1 - воронка, 2 - гофрована труба, 3 - муфта, 4 - з'єднувальний ущільнювач, 5 - продовження воронки труба Ø75 H250
Водозбірна воронка
Воронка для збору і відведення води з поверхні у зазначену вище гофровану трубу, виготовлена з ковкого чавуну марки GJS 500/7 відповідно до стандарту EN1563-2004, з системою підключення. Воронка виготовляється в форматі моноблоку, верхня частина якого має три поздовжні прорізи, що створюють дренажну решітку. Корпус має конічну форму, яка закінчується в нижній частині круглим отвором висотою 35 мм і діаметром 65 мм для прямого зʼєднання з гофрованою трубою.
Розміри воронки: довжина 500 мм, загальна висота 140 мм, висота після приєднання до труби 105 мм, ширина по верху 40 мм. Частина, яка виходить на поверхню, має решітку класу F900 відповідно до ДСТУ Б EN 1433:2016 та європейського стандарту EN 1433-2008.
Лінійне водовідведення
аргументація якості UTube DRAIN
Конструктивні особливості
Для класів навантаження від А15 до F900. Завдяки воронці із ковкого чавуну, систему можна встановлювати поперек та вздовж на швидкісних дорогах і автострадах з інтенсивним рухом
Монтаж
Максимальне використання пропускної здатності через монтаж труб з необхідним ухилом
Воронкоподібна форма
Забезпечує прискорення потоку. Призначена для повного бетонування, тому навіть при використанні з високим класом навантаження виконуються всі вимоги стандартів
Сертифікати
Система сертифікована відповідно до стандарту EN 1433 «Дренажні канали для пішохідних і транспортних зон»
Труби
Різні діаметри труб з тією ж самою решіткою 160-1000. Гафроформа сприяє плинності та запобігає осаду
Решітки
Ширина решітки 40мм, що створює приємний візуальний ефект. Поздовжні щілини мінімізують перетікання води через решітку
Аргументація
ціни системи поверхневого водовідведення
Труби PE-HD
для економічності та терміну експлуатації... , повністю придатні подальшій переробці задля дбайливого ставлення до навколишнього середовища
Клас навантаження
Можливість вибору різних класів навантаження з використанням сталої комплектації
Решітка
Єдина решітка для будь-якого застосування. Можливість пропускати різні потоки води однією решіткою
Безпечна для підборів, тростинок, милиць
