Линейный водоотвод
Доступны цены на линейный водоотвод в Украине от "БИГ-СИТИ ЮА". Поможем вам выбрать лоток, предоставим технические консультации, просчитаем цены на водоводные лотки, выполняем проектирование и шеф-монтаж.
UTube DRAIN – новая линия продуктов водоотведения, соответствующая допустимой нагрузке от 1,5 до 90 тонн (класс нагрузки E600-F900). От класса нагрузки зависит конструкция водоотвода.
Для скачивания
Технические характеристики UTube Drain
Купить водоотводные лотки
"БИГ-СИТИ ЮА" предлагает линейный водоотвод высокого качества по доступной цене. Проектирование и расчет материалов, цены от производителя и быстрая доставка по всем городам Украины. Постоянным и оптовым покупателям предоставляются скидки.
Выбор лотков для системы поверхностного водоотведения зависит от назначения
Класс A15 (до 1,5 тонн/м. кв.)
пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, благоустройство дворов, приусадебные участки, индивидуальная застройка
Класс B125 (до 12,5 тонн/м. кв.)
Пешеходные дорожки, закрытые для движения транспорта, индивидуальная застройка, частные парковки и гаражи для легковых автомобилей, дороги с малой интенсивностью движения легкового транспорта
Класс C250 (до 25 тонн/м. кв.)
Тротуары,автосервисы, обочины автодорог, стоянки автомобилей, гаражи, АЗС, автомойки, дороги со средней интенсивностью движения
Класс D400 (до 40 тонн/м. кв.)
Обочина дорог, АЗС, автомойки, автопредприятия, транспортные терминалы, промзоны, дороги со средней и повышенной интенсивностью движения
Класс E600 (до 60 тонн/м. кв.)
Автомагистрали, транспортные терминалы, промышленные предприятия, причалы, порты, доки, склады, дороги с высокой интенсивностью движения
Класс F900 (до 90 тонн/м. кв.)
Промзоны высокой интенсивности движения, порты, доки, грузовые терминалы, аэропорты, военные базы
Гибкость системы обеспечивает сбор и отвод большого количества воды. Благодаря выбору труб разного диаметра можно обеспечить пропускную способность большого канала с помощью маленькой узкой решетки, почти незаметной. Кроме того, дальнейшее обслуживание нашей системы производится привычным оборудованием для эксплуатации труб.
Основные составляющие системы
Желоб водоотводный с решетками
UTube DRAIN – это лучшее решение в пешеходных зонах, где важно свести визуальное влияние к минимуму, решетка 40 мм позволяет идеально встроить водосборный элемент даже в самые элегантные виды покрытия.

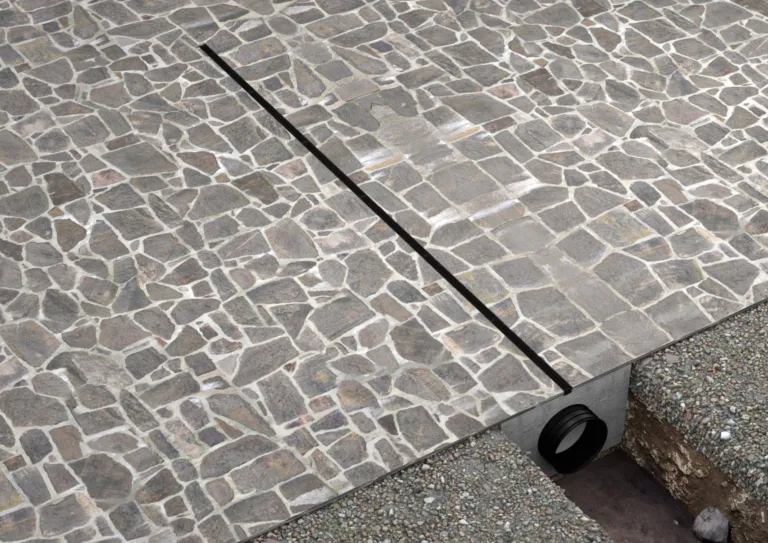

Пример установки на пешеходном тротуаре
Пример установки в покрытии промышленной зоны с классом нагрузки D400

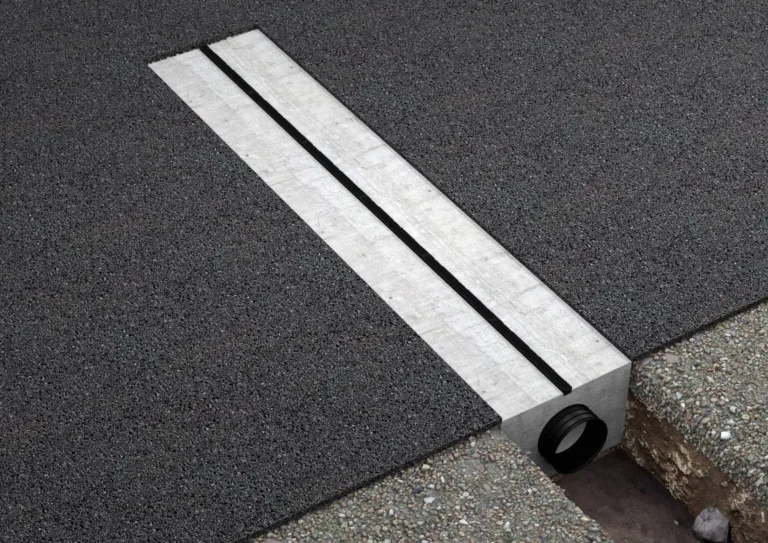

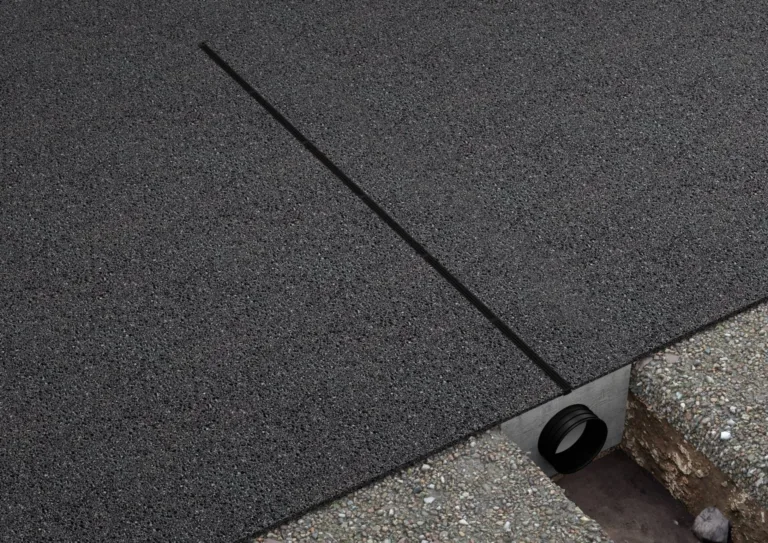

Пример установки в зоне быстрого транспортного движения с классом нагрузки включая D400
Пример установки в покрытии промышленной зоны с классом нагрузки, включая F900
Дождевая канализация
Канализационные трубы

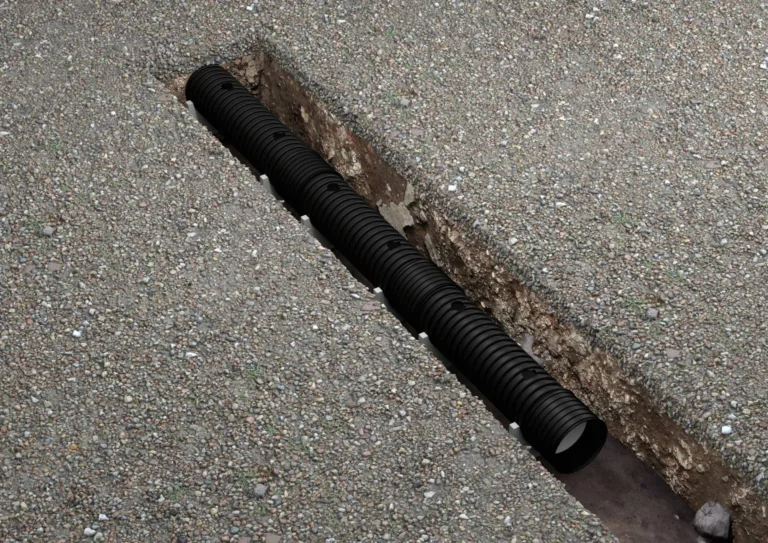

Двухстенная, гладкая внутри и гофрированная снаружи, изготовлена из полиэтилена высокой плотности (PE-HD), включая соединительные муфты с предварительно установленными уплотнителями из EPDM. Труба имеет отверстия 75 мм, каждые 500 мм для соединения с воронкой. Труба может быть от 1 м до 6 м, а диаметр от 160 до 1000 мм. Диаметры трубы рассчитываются на основе потока воды, не должен превышать 70% пропускной способности.
1 - воронка; 2 - гофрированная труба; 3 - муфта; 4 - соединительный уплотнитель; 5 - продолжение воронки труба Ø75 H250
Водосборная воронка
Воронка для сбора и отвода воды с поверхности в указанную выше гофрированную трубу, изготовленная из чугуна ковкого марки GJS 500/7 в соответствии со стандартом EN1563-2004, с системой подключения. Воронка производится в формате моноблока, верхняя часть которого имеет три продольные проемы, создающие дренажную решетку. Корпус имеет коническую форму, которая оканчивается в нижней части круглым отверстием высотой 35 мм и диаметром 65 мм для прямого соединения с гофрированной трубой.
Размеры воронки: длина 500 мм, общая высота 140 мм, высота после подсоединения к трубе 105 мм, ширина по верху 40 мм. Выходящая на поверхность часть имеет решетку класса F900 в соответствии с ДСТУ Б EN 1433:2016 и европейским стандартом EN 1433-2008.
Линейный водоотвод
аргументация качества UTube DRAIN
Конструктивные особенности
Для классов нагрузки от А15 до F900. Благодаря воронке из ковкого чугуна систему можно устанавливать поперек и вдоль на скоростных дорогах и автострадах с интенсивным движением

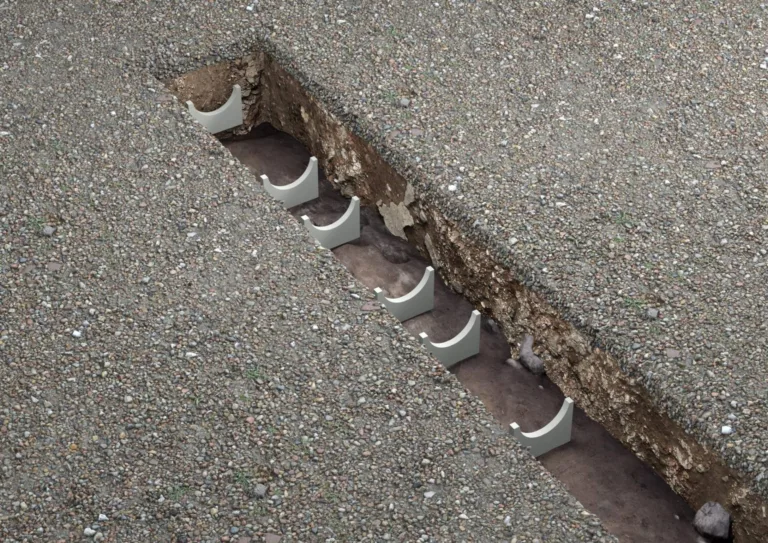

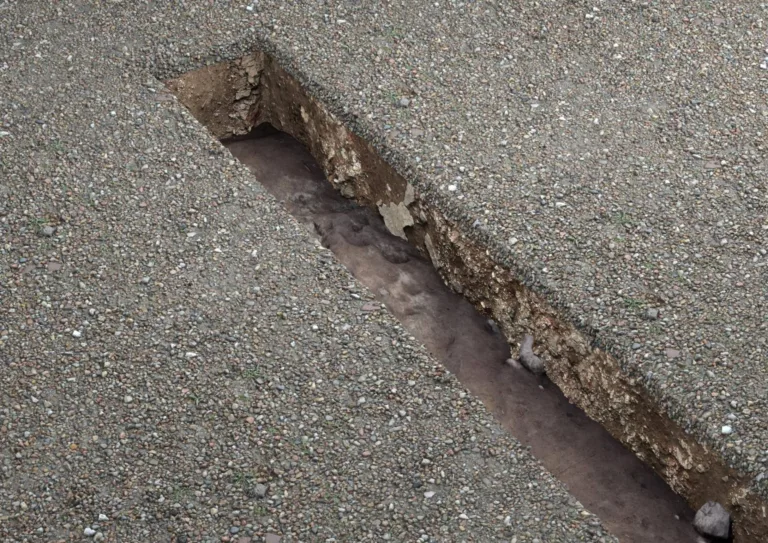

Монтаж
Максимальное использование пропускной способности из-за монтажа труб с необходимым уклоном
Воронковидная форма

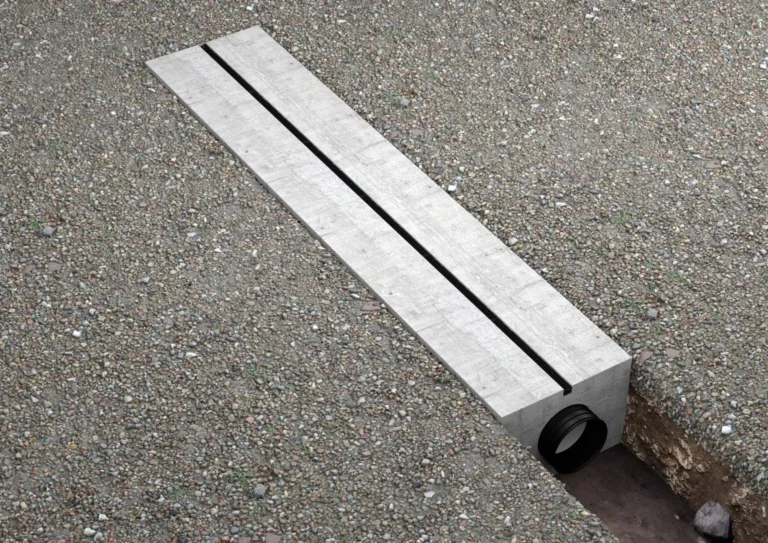

Обеспечивает ускорение потока. Предназначена для полного бетонирования, поэтому даже при использовании с высоким классом нагрузки выполняются все требования стандартов
Сертификаты
Система сертифицирована в соответствии со стандартом EN 1433 «Дренажные каналы для пешеходных и транспортных зон»
Трубы
Различные диаметры труб с той же решеткой 160-1000. Гафроформа способствует текучести и предотвращает осадок
Решетки
Ширина решетки 40мм, что создает приятный визуальный эффект. Продольные щели минимизируют перетекание воды через решетку
Аргументация
цены системы поверхностного водоотвода
Трубы PE-HD
для экономичности и срока эксплуатации... полностью пригодны для дальнейшей переработки, бережного отношения к окружающей среде
Класс нагрузки
Возможность выбора различных классов нагрузки с использованием устойчивой комплектации
Решітка
Единственная решётка для любого применения. Возможность пропускать разные потоки воды одной решеткой
Безопасная для каблуков, тростнинок, костылей
Срок реальной эксплуатации более 50 лет
