KerbDrain Multikom
KerbDrain system

Область застосування:

  • будівництво доріг
  • об’єкти міської інфраструктури -сквери, парки, площі, вокзали і т.п
  • спортивні споруди
  • готельні комплекси
  • парковки легкових автомобілей та вантажівок
  • офісні та торгово-розважальні центри

Елементи системи Monoblock RD

ACO KerbDrain – це бордюрний камінь та системи водовідведення в одному конструктивному елементі. З однієї сторони – це естетична конструкція, а з другої – практичне, надійне (клас навантаження до D400) та функціональне рішення, що скорочує необхідність встановлення додаткових систем водовідведення. Система ACO KerbDrain виготовується порожнина усередині бордюрного каменю.

ACO KerbDrain – одне з найбільш надійних, довговічних та безпечних рішень. У системі передбачені елементи малої висоти для організації пандусів та пішохідних переходів (відповідно до норм ЄС), піскоуловлювач та ревізійний елемент із кришкою з ковкого чавуну для доступу до системи і обслуговування її. За іноваційність система ACO KerbDrain здобула британську королевську премію Queen’s Awards for Enterprise у 2001 році.

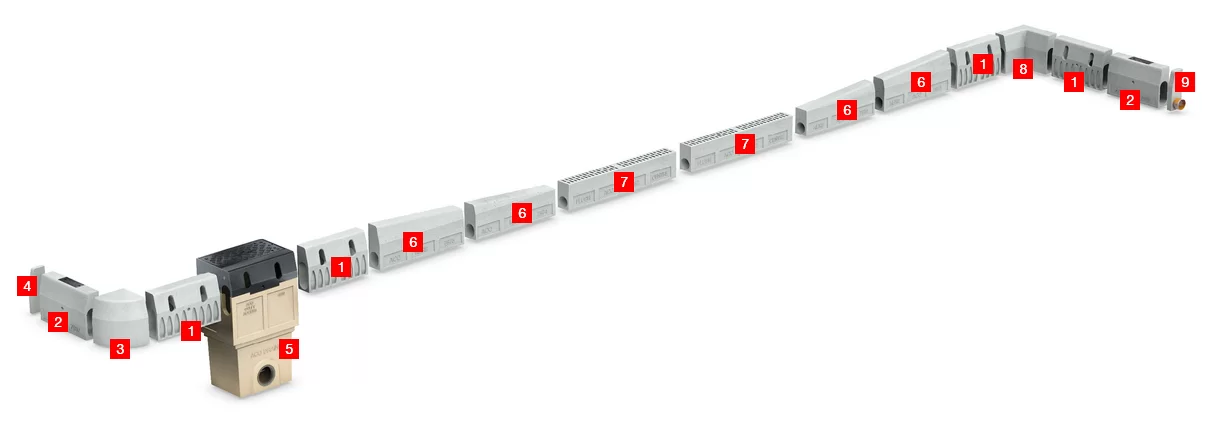

Елементи системи:
1 – канал 500 мм
2 – ревізійний елемент 500 мм
3 – зовнішній кутовий елемент 90
4 – торцева стінка
5 – піскоуловлювач із корзиною для сміття

6 – елемент пандусу
7 – низький канал для збору води на пандусі
8 – внутрішній кутовий елемент
9 – торцева стінка з відводом

thumbnail
aco kerbdrain street 1

Переваги системи:

  • висока ефективність водовідведення
  • інтеграція бордюрного каменю та функції водовідведення
  • надає можливість встановлення ACO KerbDrain на прямих та криволінійних відрізках дороги
  • економічність
  • підвищена міцність (на 50% більше ніж у традиційного бордюрного каменю)
  • відмінна стійкість до хімічних матеріалів
  • естетичний дизайн
  • компактність
  • легкість (вага одного блока 25-35 кг)
  • швидкість укладання (200м за день)
  • відповідність європейським стандартам
aco kerbdrain installed 15508 4

Канали ACO KerbDrain 305

Клас навантаження до D400
Висота канала: 30,5 мм
Ширина канала: 15,5 – 30,5 мм
Гідравлічна ширина 100 мм

Канали ACO KerbDrain 480

Клас навантаження до D400
Висота канала: 37,5 – 48,0 мм
Ширина канала: 15,0 мм
Гідравлічна ширина 100 мм
