ЗображенняНазваДовжина,
мм
Ширина,
мм
Артикул
оцинк.
сталь
Артикул
нерж.
сталь

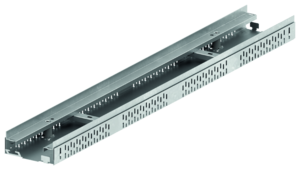

csm 36941 6360d5c786Тип I: з регульованою висотою 55 – 78 мм
Канал1000155320411320462
500155320412320463
Тип II: з регульованою висотою 78 – 108 мм
Канал1000155320413320464
500155320414320465
Тип III: з регульованою висотою 108 – 168 мм
Канал1000155320415320466
500155320416320467





Комплектуючі

ЗображенняНазваПідходить доАртикул
оцинк.
сталь
Артикул
нерж.
сталь
csm 38634 a88c71fd27Регульований
кутовий елемент
ACO Profiline
Тип I з регульованою
висотою 55 – 78 мм
3863438643
Тип II з регульованою
висотою 78 – 108 мм
Тип III з регульованою
висотою 108 – 168 мм
csm 38596 5fd29f92aaВирівнюючий
елемент
ACO Profiline 155,
середній
Тип I з регульованою
висотою 55 – 78 мм
320417320468
Тип II з регульованою
висотою 78 – 108 мм
320418320469
Тип III з регульованою
висотою 108 – 168 мм
320419320470
csm 38597 c5826f4654Вирівнюючий
елемент
ACO Profiline 155,
кінцевий
Тип I з регульованою
висотою 55 – 78 мм
320420320471
Тип II з регульованою
висотою 78 – 108 мм
320421320472
Тип III з регульованою
висотою 108 – 168 мм
320422320473
csm 38599 916111b937Торцева стінка
ACO Profiline 155
Тип I з регульованою
висотою 55 – 78 мм
320423320474
Тип II з регульованою
висотою 78 – 108 мм
320424320475
Тип III з регульованою
висотою 108 – 168 мм
320425320476
Решітки для каналів із оцинкованої сталі ACO Profiline перерізом 155 мм
ЗображенняНазваДовжина,
мм
Ширина,
мм
ФіксаціяАртикул
csm 38439 7011df2307Решітка
сітчаста
1000150Да320458
500150Да320459
5Решітка
поздовжній прут
3х15 мм
1000150Ні320460
500150Ні320461
Решітки для каналів із нержавіючої сталі ACO Profiline перерізом 155 мм
ЗображенняНазваДовжина,
мм
Ширина,
мм
ФіксаціяАртикул
csm 38439 7011df2307Решітка
сітчаста
1000150Так320500
500150Так320501
5Решітка
поздовжній прут
3х15 мм
1000150Ні320502
500150Ні320503

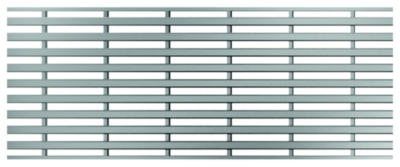

10Решітка
поздовжній прут
шириной 7 мм,
щілина 6,5мм
1000150Ні320504
500150Ні320505
