ACO Uniface

Зазвичай даний тип люків встановлюється усередині будівель або на прибудинкових територіях, де є високі вимоги до проектування. Структура ACO Uniface Covers дозволяє вставляти покриття в рамку кришки. Люки під заповнення-прийнятні для застосування у випадку максимальної товщини фінішного покриття 15 мм. Люк повинен заповнюватися бетоном відповідної марки (C35/45) для досягнення необхідного класу навантаження. Продукт виготовлений з нержавіючої або оцинкованої сталі, чавуну або алюмінію.

ACO Access Cover Uniface

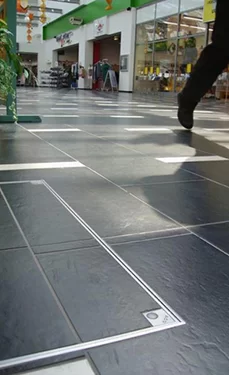

ACO Access Cover Paving

Особливості люків ACO UNIFACE:

  • Сертифіковані згідно до EN 1253-4.
  • Протестовані при наявності вільного місця під плитку 15 мм (люки конкурентів тестуються при повному заповненні бетоном)
  • Надійна фіксація болтами – захист для дитини
  • Стійкі до корозії
  • Невеликий розмір кутових частин
  • Міцна та безпечна інсталяція – щільне з’єднання з рамою по контуру
  • Непримітний після монтажу
  • Легке відкривання за допомогою спеціальних ключів у комплекті
  • Не пропускають воду та запахи
Products Access Cover Uniface
UltraSTEEL jpg

UltraSTEEL®

GS – оцинкована сталь, метод гарячого цинкування (1.0037)
SS – нержавіюча сталь, метод пасивації (1.4301)

Особливості люків АСО UNIFACE 2.0 GS/SS:

  • Відповідає вимогам до класу навантаження до C 250
  • Люки з гарячеоцинкованої сталі (≥ 60 μm of zinc) або пасивованої нержавіючої сталі
  • Чіткий дизайн
  • Конструкція з рифленим покриттям – максимально спрощений монтаж
  • Легке відкривання після монтажу
  • Мінімальне тертя між рамою та люком
  • Відсутність гострих країв – підвищена безпека
  • Закруглені профілі в оцинкованих люках виготовлені з інноваційного матеріалу UltraSTEEL®, що значно зменшує вагу люка, в той же час зберігаючи міцність, надійність та стійкість конструкції.
  • Люки з нержавіючої сталі виготовлені зі сталі товщиною 2 мм.
  • Люки не пропускають воду та запахи.

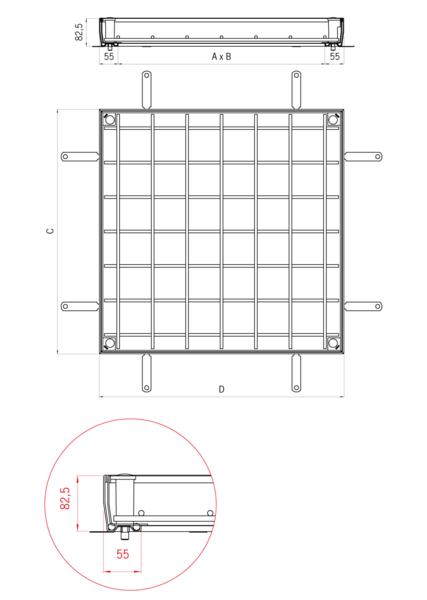

UNIFACE 2 0 size
Розмір отвору (AxB), мм Габаритні розміри (DxC), мм Висота рами, мм Висота кришки, мм Простір для фін. покр., мм Клас н-ня Вага, кг Артикул оцинк. сталь (1.0037) Артикул нерж. сталь (1.4301)
300 x 300 410 x 410 82,5 70 15 C 250 9,26 415858 415887
400 x 400 510 x 510 82,5 70 15 C 250 11,89 415859 415888
400 x 600 510 x 710 82,5 70 15 C250 14,65 415860 415889
450 x 450 560 x 560 82,5 70 15 M 125 13,55 415861 415890
500 x 500 610 x 610 82,5 70 15 M 125 14,79 415862 415891
600 x 600 710 x 710 82,5 70 15 M 125 18,05 415863 415892
600 x 800 710 x 910 82,5 70 15 M 125 23,66 415864 415893
600 x 1000 710 x 1110 82,5 70 15 M 125 27,56 415865 415894
600 x 1200 710 x 1310 82,5 70 15 M 125 31,47 415866 415895
635 x 635 745 x 745 82,5 70 15 L 15 21,50 415867 415896
700 x 700 810 x 810 82,5 70 15 L 15 23,84 415868 415897
800 x 800 910 x 910 82,5 70 15 L 15 28,40 415869 415898
800 x 1000 910 x 1110 82,5 70 15 L 15 33,09 415870 415899
1000 x 1000 1110 x 1110 82,5 70 15 L 15 38,58 415871 415900
450 x 450 560 x 560 82,5 110 15 C 250 13,71 415872 415901
500 x 500 610 x 610 82,5 110 15 C 250 14,96 415873 415902
600 x 600 710 x 710 82,5 110 15 C 250 18,31 415874 415903
600 x 800 710 x 910 82,5 110 15 C 250 24,31 415875 415904
600 x 1000 710 x 1110 82,5 110 15 C 250 28,81 415876 415905
635 x 635 745 x 745 82,5 110 15 M 125 21,34 415877 415906
700 x 700 810 x 810 82,5 110 15 M 125 24,33 415878 415907
800 x 800 910 x 910 82,5 110 15 M 125 29,06 415879 415908
800 x 1000 910 x 1110 82,5 110 15 M 125 30,90 415880 415909
1000 x 1000 1110 x 1110 82,5 110 15 M 125 39,57 415881 415910
635 x 635 745 x 745 82,5 140 15 C 250 22,35 415882 415911
700 x 700 810 x 810 82,5 140 15 C 250 25,26 415883 415912
800 x 800 910 x 910 82,5 140 15 C 250 30,06 415884 415913
800 x 1000 910 x 1110 82,5 140 15 C 250 26,98 415885 415914
1000 x 1000 1110 x 1110 82,5 140 15 C 250 40,62 415886 415915
Загальна інформація
АСО Каталог Технологічні люки Access Coverpdf
стр. 5 ACO Access Cover UNIFACE 2.0 GS/SSpdf
Рекомендації з монтажу
АСО Рекомендації з монтажуpdf
Рекомендації з підбору люків
АСО Рекомендації з підбору люків Access Coverspdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf
Products Access Cover Uniface

Особливості люків ACO UNIFACE ASSIST:

  • Наявність 2-х пневматичних пристроїв (важілей) для відкриття
  • Встановлюються тільки після залиття бетоном
  • Кришка люка легко відкривається однією особою
  • Кришка фіксується 2-ма болтами
  • Можливість індивідуального замовлення
Products Access Cover Uniface assist

GS – оцинкована сталь, метод гарячого цинкування (1.0037)
SS – нержавіюча сталь, метод пасивації (1.4301)

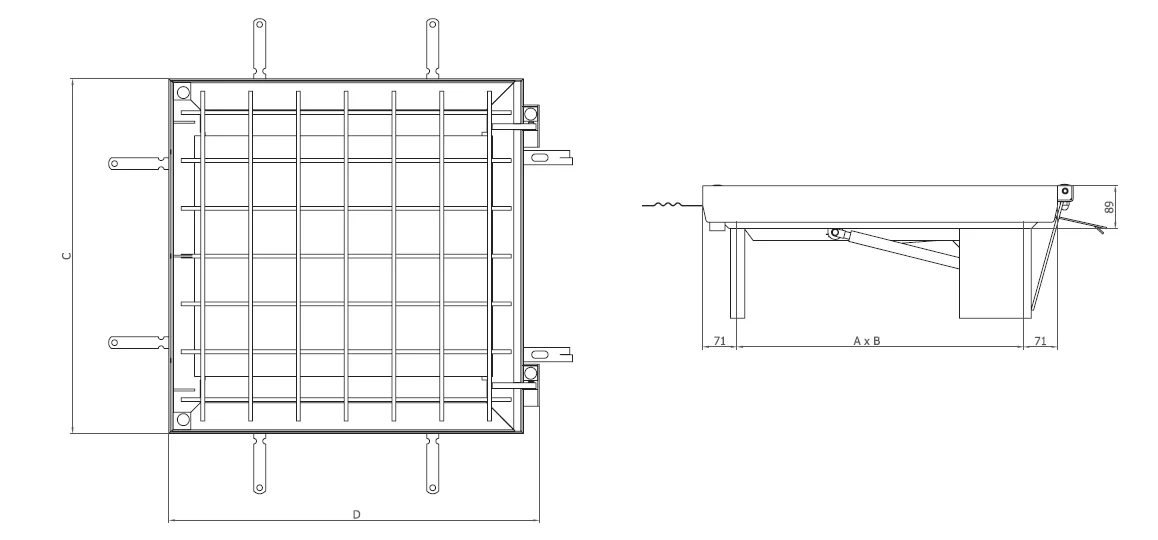

ACO UNIFACE ASSIST size
Розмір отвору (AxB), мм Габаритні розміри (DxC), мм Висота рами, мм Висота кришки, мм Простір для фін. покр., мм Клас н-ня (EN 1253) Вага, кг Артикул оцинк. сталь (1.0037) Артикул нерж. сталь (1.4301)
400 x 400 575 x 542 89 70 15 C250 26,50 406537 406529
500 x 500 675 x 642 89 70 15 M125 31,50 406538 406530
600 x 600 775 x 742 89 70 15 M125 38,00 406539 406531
600 x 800 775 x 942 89 70 15 M125 44,50 408713 408712
800 x 800 975 x 942 89 70 15 L15 54,50 406540 406532
800 x 1000 975 x 1142 89 70 15 L15 58,40 414951 414950
1000 x 1000 1175 x 1142 89 70 15 L15 68,00 406541 406533
500 x 500 675 x 642 89 110 15 C250 31,50 406542 406534
600 x 600 775 x 742 89 110 15 C250 38,00 406543 406535
800 x 800 975 x 942 89 110 15 M125 54,00 406544 406536
Загальна інформація
АСО Каталог Технологічні люки Access Coverpdf
стр. 6 ACO Access Cover UNIFACE ASSIST GS/SSpdf
Рекомендації з монтажу
АСО Рекомендації з монтажуpdf
Рекомендації з підбору люків
АСО Рекомендації з підбору люків Access Coverspdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf
Products Access Cover Uniface AL

Особливості люків АСО UNIFACE AL:

  • AL – алюміній
  • Чудовий естетичний вигляд
  • Відповідність нормам до класу навантаження до M125
  • Стійкість до корозії
  • Наявність 3-х ущільнювачів запобігає проникненню води, піску та бруду
  • Легко відкривається за допомогою ключів,що йдуть у комплекті
  • Простий монтаж-кришка люка встановлюється з прикрученою рамою
  • Невеликий розмір кутових частин (30×30 мм)
  • Арматура – додатковий елемент міцності конструкції

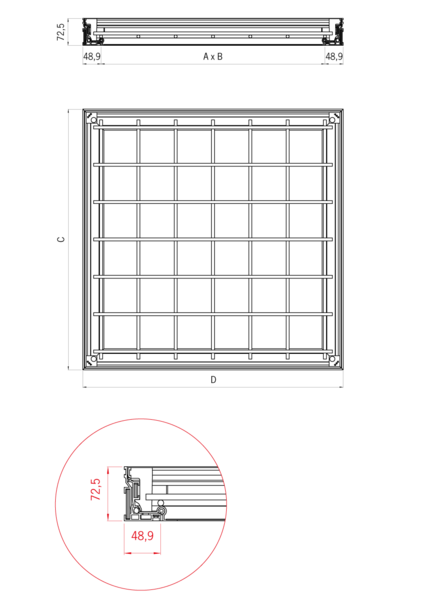

UNIFACE AL size
Розмір отвору (AxB), мм Габаритні розміри (CxD), мм Висота рами, мм Висота кришки, мм Простір для фін. покр., мм Клас нав-ня (EN 1253) Вага, кг Артикул
200 x 200 298 x 298 72,5 70 0 / 15 M125 / M125 3,92 406881
300 x 300 398 x 398 72,5 70 0 / 15 M125 / 100 kN 5,75 405340
400 x 400 498 x 498 72,5 70 0 / 15 M125 / 100 kN 7,07 405341
400 x 600 498 x 698 72,5 70 0 / 15 M125 / 100 kN 8,73 405344
450 x 450 548 x 548 72,5 70 0 / 15 M125 / 50 kN 7,98 405342
450 x 600 548 x 698 72,5 70 0 / 15 M125 / 50 kN 9,22 406622
500 x 500 598 x 598 72,5 70 0 / 15 M125 / 50 kN 9,57 405343
600 x 600 698 x 698 72,5 70 0 / 15 M125 / 50 kN 11,43 405345
600 x 750 698 x 848 72,5 70 0 / 15 M125 / 50 kN 12,60 406623
600 x 800 698 x 898 72,5 70 0 / 15 M125 / 50 kN 12,97 405346
600 x 900 698 x 998 72,5 70 0 / 15 M125 / 50 kN 14,88 406626
600 x 1000 698 x 1098 72,5 70 0 / 15 M125 / 50 kN 15,86 405826
600 x 1200 698 x 1298 72,5 70 0 / 15 M125 / 50 kN 18,43 414953
635 x 635 733 x 733 72,5 70 0 / 15 100 kN / L15 12,06 414952
675 x 675 773 x 773 72,5 70 0 / 15 100 kN / L15 12,60 406624
700 x 700 798 x 798 72,5 70 0 / 15 100 kN / L15 13,08 405347
750 x 750 848 x 848 72,5 70 0 / 15 100 kN / L15 14,11 406625
800 x 800 898 x 898 72,5 70 0 / 15 100 kN / L15 16,14 405348
800 x 1000 898 x 1098 72,5 70 0 / 15 100 kN / L15 19,59 405349
900 x 900 998 x 998 72,5 70 0 / 15 50 kN / L15 19,87 406627
1000 x 1000 1098 x 1098 72,5 70 0 / 15 50 kN / L15 22,90 405350
Загальна інформація
АСО Каталог Технологічні люки Access Coverpdf
стр. 7 ACO Access Cover UNIFACE AL
pdf
Рекомендації з монтажу
АСО Рекомендації з монтажуpdf
Рекомендації з підбору люків
АСО Рекомендації з підбору люків Access Coverspdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf
Products Access Cover Uniface AL

Особливості низьких люків UNIFACE AL:

  • Низькі алюмінієві люки ACO Access Cover UNIFACE AL shallow
  • AL – алюміній
  • Висота рами (50 мм)
  • Вага встановленого люка зменшена на 2/3 у порівнянні зі стандартними алюмінієвими люками
  • Клас навантаження L15 при повному заповненні бетоном
  • Клас навантаження K3 для люків з товщиною плитки до 15 мм
ACO UNIFACE AL shallow size
Розмір отвору (AxB), мм Габаритні розміри (CxD), мм Висота рами, мм Висота кришки, мм Простір для фін. покр., мм Клас нав-ня (EN 1253) Вага, кг Артикул
200 x 200 300 x 300 50 46,5 0 / 15 L15 / K3 2,90 415140
300 x 300 400 x 400 50 46,5 0 / 15 L15 / K3 4,21 415141
400 x 400 500 x 500 50 46,5 0 / 15 L15 / K3 5,39 415142
400 x 600 500 x 700 50 46,5 0 / 15 L15 / K3 6,59 415145
450 x 450 550 x 550 50 46,5 0 / 15 L15 / K3 5,84 415143
500 x 500 600 x 600 50 46,5 0 / 15 L15 / K3 6,86 415144
600 x 600 700 x 700 50 46,5 0 / 15 L15 / K3 8,41 415146
600 x 800 700 x 900 50 46,5 0 / 15 L15 / K3 9,63 415149
600 x 900 700 x 1000 50 46,5 0 / 15 L15 / K3 10,65 415151
600 x 1000 700 x 1100 50 46,5 0 / 15 L15 / K3 11,40 415153
600 x 1200 700 x 1300 50 46,5 0 / 15 L15 / K3 12,77 415156
635 x 635 735 x 735 50 46,5 0 / 15 L15 / K3 10,80 415147
700 x 700 800 x 800 50 46,5 0 / 15 L15 / K3 11,82 415148
800 x 800 900 x 900 50 46,5 0 / 15 L15 / K3 15,13 415150
800 x 1000 900 x 1100 50 46,5 0 / 15 L15 / K3 18,02 415154
900 x 900 1000 x 1000 50 46,5 0 / 15 L15 / K3 17,94 415152
1000 x 1000 1100 x 1100 50 46,5 0 / 15 L15 / K3 18,02 415154
Загальна інформація
АСО Каталог Технологічні люки Access Coverpdf
стр. 8 ACO Access Cover UNIFACE AL shallowpdf
Рекомендації з монтажу
АСО Рекомендації з монтажуpdf
Рекомендації з підбору люків
АСО Рекомендації з підбору люків Access Coverspdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf
Products Access Cover UNIFACE SMART AL

Особливості люків UNIFACE SMART AL:

  • AL – алюміній
  • Невеликий за вагою люк з композитним наповненням (не потрібен бетон)
  • Клас навантаження до L15 з товщиною плитки до 15 мм
  • Вага встановленого люка зменшена до 1/2 у порівнянні зі звичайним алюмінієвим аналогічної висоти
  • Легкий в обслуговуванні
  • Установлюється однією особою
  • Безпечний та швидкий монтаж
  • Ніяких ризиків – гарантований клас навантаження
ACO UNIFACE SMART AL size
Розмір отвору (AxB), мм Габаритні розміри (CxD), мм Висота рами, мм Висота люка, мм Простір для фін. покр., мм Клас нав-ня (EN 1253) Вага, кг Артикул
200 x 200 300 x 300 50 – 15 L15 3,70 415157
300 x 300 400 x 400 50 – 15 L15 5,68 415158
400 x 400 500 x 500 50 – 15 L15 7,77 415159
500 x 500 600 x 600 50 – 15 L15 10,27 415160
600 x 600 700 x 700 50 – 15 L15 13,16 415161
Загальна інформація
АСО Каталог Технологічні люки Access Coverpdf
стр. 9 ACO Access Cover UNIFACE SMART ALpdf
Рекомендації з монтажу
АСО Рекомендації з монтажуpdf
Рекомендації з підбору люків
АСО Рекомендації з підбору люків Access Coverspdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf

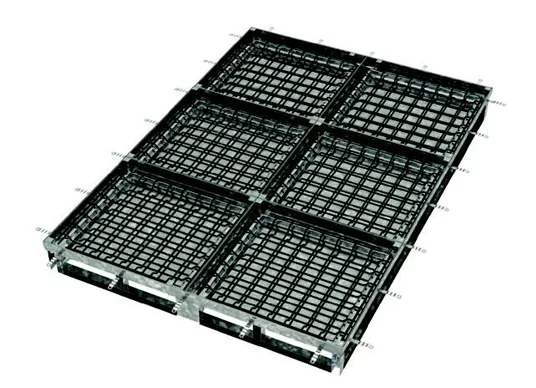

ACO Access Cover UNIFACE MULTI GS/SS

MULTI GS SS

Особливості люків АСО UNIFACE MULTI GS/SS:

  • Індивідуальні рішення для люків з декількох частин
  • Спеціальні балки, що виймаються роблять можливим використання всього простору отвору люка
  • Безпроблемна збірка та інсталяція
  • Можливість виготовлення під індивідуальній проект

GS – оцинкована сталь, метод гарячого цинкування (1.0037)
SS – нержавіюча сталь, метод пасивації (1.4301)

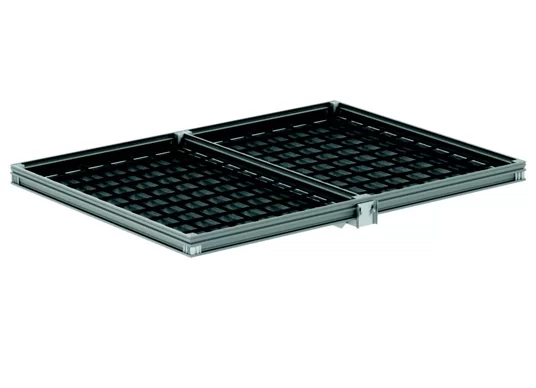

Алюмінієві люки ACO Access Cover UNIFACE MULTI AL

MULTI AL

Особливості люків UNIFACE MULTI AL:

  • Індивідуальні рішення для великих ділянок
  • Спеціальні балки, що виймаються робить можливим використання всього простору отвору люка
  • Безпроблемна збірка та інсталяція
  • Максимальна ширина отвору 1000 мм
  • Максимальний клас навантаження L15
  • Можливість виготовлення під індивідуальній проект

AL – алюміній
