ACO PAVING

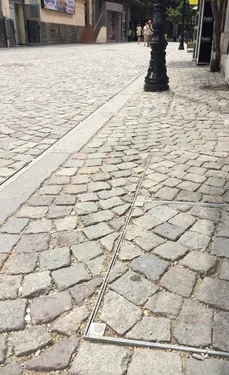

Типове застосування люків – прибудинкова територія, пішохідні зони, зони паркінгу автомобілів. Люки призначені під укладання бруківки, тротуарної плитки, мармуру чи каменю при максимальній висоті заповнення до 120 мм.

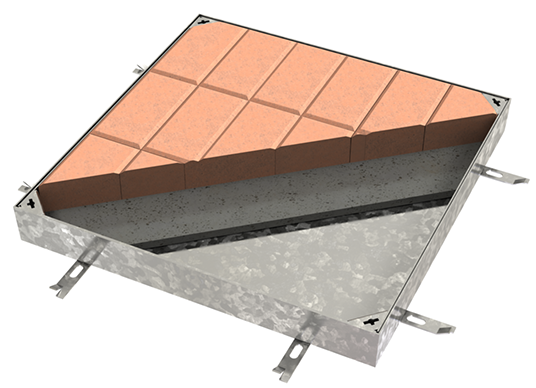

ACO Access Cover Paving

Особливості люків PAVING:

  • Спеціальні балки знизу люка, що підсилюють конструкцію
  • Клас навантаження до С250
  • Не потрібен бетон чи будь-який подібний матеріал

Особливості люків:

  • GS – оцинкована сталь, метод гарячого цинкування (1.0037)
  • Сертифіковані згідно EN 124
  • Водонепронекні та не пропускають неприємні запахи
  • Стійкість до корозії – гарячеоцинкована сталь
  • Безпечний та швидкий монтаж
  • Ніяких ризиків – гарантований клас навантаження
  • Доступна висота 80 та 120 мм
  • Під запит можлива нержавіюча сталь (1.4301 або 1.4571)
Розмір отвору (AxB), мм Габаритні розміри (CxD), мм Висота рами, мм Висота кришки, мм Клас навантаження (EN 124) Вага, кг Артикул
300 x 300 436 x 436 104 80 A15 16,40 407102
400 x 400 536 x 536 104 80 A15 21,60 407103
400 x 600 536 x 736 104 80 A15 26,90 409858
500 x 500 636 x 636 104 80 A15 27,40 407104
600 x 600 736 x 736 104 80 A15 33,40 407105
600 x 1000 736 x 1136 104 80 A15 47,85 409859
700 x 700 836 x 836 104 80 A15 42,20 409984
800 x 800 936 x 936 104 80 A15 49,45 409985
900 x 900 1036 x 1036 104 80 A15 57,30 409986
1000 x 1000 1136 x 1136 104 80 A15 65,55 409987
300 x 300 436 x 436 104 80 B125 22,00 406569
400 x 400 500 x 500 104 80 B125 30,90 406570
400 x 600 536 x 736 104 80 B125 37,90 409860
500 x 500 636 x 636 104 80 B125 38,25 406571
600 x 600 736 x 736 104 80 B125 45,90 406572
600 x 1000 736 x 1136 104 80 B125 73,80 409861
700 x 700 836 x 836 104 80 B125 65,60 406573
800 x 800 936 x 936 104 80 B125 75,15 406574
900 x 900 1036 x 1036 104 80 B125 85,30 406575
1000 x 1000 1136 x 1136 104 80 B125 96,15 406576
300 x 300 436 x 436 104 80 C250 28,10 406577
400 x 400 536 x 536 104 80 C250 45,70 406578
400 x 600 536 x 736 104 80 C250 57,60 409862
500 x 500 636 x 636 104 80 C250 60,20 406579
600 x 600 736 x 736 104 80 C250 71,30 406580
600 x 1000 736 x 1136 104 80 C250 105,10 409863
700 x 700 836 x 836 104 80 C250 93,50 406581
800 x 800 936 x 936 104 80 C250 106,80 406582
900 x 900 1036 x 1036 104 80 C250 121,00 406583
1000 x 1000 1136 x 1136 104 80 C250 135,90 406584
Загальна інформація
АСО Каталог Технологічні люки Access Coverpdf
стр. 11 ACO Access Cover PAVING GS 80pdf
Рекомендації з монтажу
АСО Рекомендації з монтажуpdf
Рекомендації з підбору люків
АСО Рекомендації з підбору люків Access Coverspdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf
a PAVING GS

Особливості люків:

  • GS – оцинкована сталь, метод гарячого цинкування (1.0037)
  • Сертифіковані згідно EN 124
  • Водонепронекні та не пропускають неприємні запахи
  • Стійкість до корозії – гарячеоцинкована сталь
  • Безпечний та швидкий монтаж
  • Ніяких ризиків – гарантований клас навантаження
  • Доступна висота 80 та 120 мм
  • Під запит можлива нержавіюча сталь (1.4301 або 1.4571)
Розмір отвору (AxB), мм Габаритні розміри (CxD), мм Висота рами, мм Висота кришки, мм Клас навантаження (EN 124) Вага, кг Артикул
300 x 300 439 x 439 144 120 B125 26,00 414487
400 x 400 539 x 539 144 120 B125 35,70 414488
400 x 600 539 x 739 144 120 B125 43,60 414538
500 x 500 639 x 639 144 120 B125 44,00 414489
600 x 600 739 x 739 144 120 B125 52,40 414490
600 x 1000 739 x 1139 144 120 B125 82,00 414539
700 x 700 839 x 839 144 120 B125 73,00 414491
800 x 800 939 x 939 144 120 B125 83,50 414492
900 x 900 1039 x 1039 144 120 B125 94,20 414493
1000 x 1000 1139 x 1139 144 120 B125 105,90 414494
300 x 300 439 x 439 144 120 C250 32,50 414495
400 x 400 539 x 539 144 120 C250 51,10 414496
400 x 600 539 x 739 144 120 C250 64,10 414540
500 x 500 639 x 639 144 120 C250 66,50 414497
600 x 600 739 x 739 144 120 C250 78,60 414498
600 x 1000 739 x 1139 144 120 C250 114,50 414541
700 x 700 839 x 839 144 120 C250 101,90 414499
800 x 800 939 x 939 144 120 C250 116,30 414500
900 x 900 1039 x 1039 144 120 C250 131,00 414501
1000 x 1000 1139 x 1139 144 120 C250 147,00 414502
Загальна інформація
АСО Каталог Технологічні люки Access Coverpdf
стр. 12 ACO Access Cover PAVING GS 120pdf
Рекомендації з монтажу
АСО Рекомендації з монтажуpdf
Рекомендації з підбору люків
АСО Рекомендації з підбору люків Access Coverspdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf

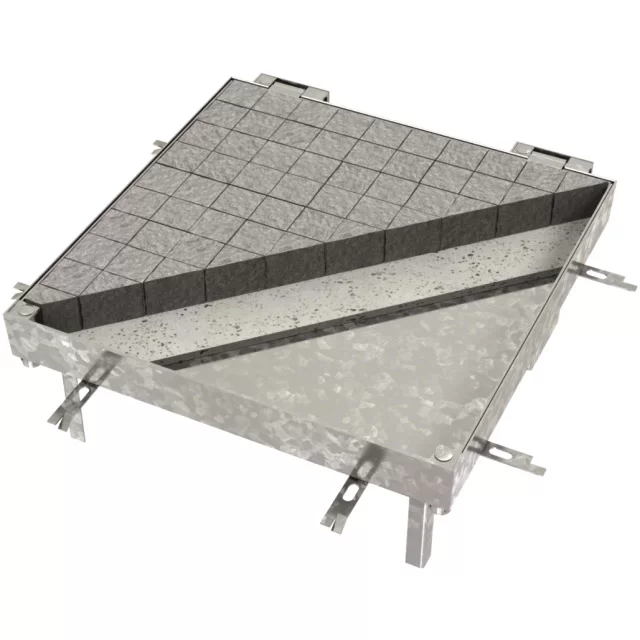

Особливості люків PAVING ASSIST:

  • GS – оцинкована сталь, метод гарячого цинкування (1.0037)

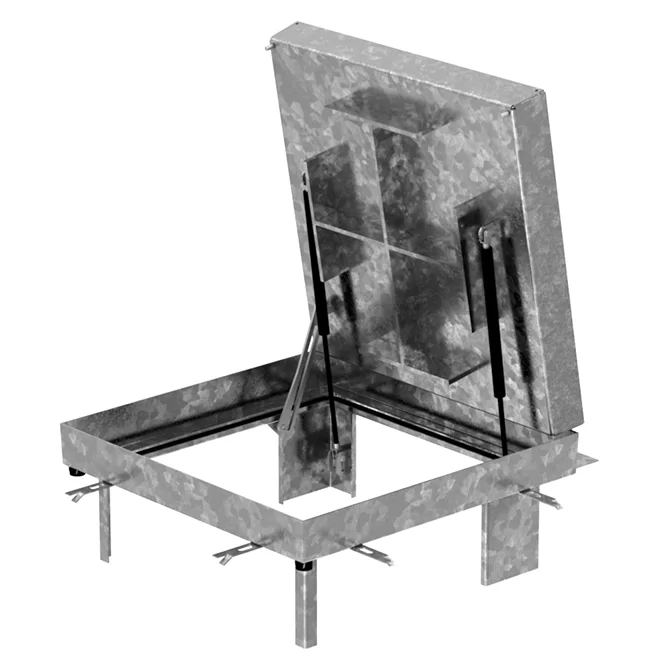

  • Модель з пневматичним пристроєм для відкриття
  • Кришка відкривається однією особою (пневматичні пристрої встановлюються після бетонування!)
  • Кришка фіксується 2-ма болтами
  • Під запит можлива нержавіюча сталь (1.4301 або 1.4571)
Розмір отвору (AxB), мм Габаритні розміри (CxD), мм Висота рами, мм Висота кришки, мм Клас навантаження (EN 124) Вага, кг Артикул
400 x 400 536 x 570 104 80 A15 29,40 414504
500 x 500 636 x 670 104 80 A15 34,40 414505
600 x 600 736 x 770 104 80 A15 40,90 414506
700 x 700 836 x 870 104 80 A15 48,90 414507
800 x 800 936 x 970 104 80 A15 55,60 414508
900 x 900 1036 x 1070 104 80 A15 64,60 414509
1000 x 1000 1136 x 1170 104 80 A15 74,10 414510
400 x 400 536 x 570 104 80 B125 39,10 414512
500 x 500 636 x 670 104 80 B125 46,00 414513
600 x 600 736 x 770 104 80 B125 54,50 414514
700 x 700 836 x 870 104 80 B125 73,80 414515
800 x 800 936 x 970 104 80 B125 85,10 414516
900 x 900 1036 x 1070 104 80 B125 94,00 414517
1000 x 1000 1136 x 1170 104 80 B125 108,00 414518
400 x 400 536 x 570 104 80 C250 52,30 414520
500 x 500 636 x 670 104 80 C250 66,80 414521
600 x 600 736 x 770 104 80 C250 78,70 414522
700 x 700 836 x 870 104 80 C250 100,60 414523
800 x 800 936 x 970 104 80 C250 115,70 414524
900 x 900 1036 x 1070 104 80 C250 129,80 414525
1000 x 1000 1136 x 1170 104 80 C250 146,40 414526
Загальна інформація
АСО Каталог Технологічні люки Access Coverpdf
стр. 13 ACO Access Cover PAVING ASSIST GSpdf
Рекомендації з монтажу
АСО Рекомендації з монтажуpdf
Рекомендації з підбору люків
АСО Рекомендації з підбору люків Access Coverspdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf
ACO PAVING MULTI

ACO Access Cover PAVING MULTI:

  • Індивідуальні рішення для великих ділянок
  • Спеціальні балки , що легко виймаються, дають можливість використання всього простору люка
  • Люки не герметичні
  • Індивідуальний дизайн
