Трап мостовий для мостів зі сталевою конструкцією, 260 x 500, клас навантаження D400, згідно з нормою ДСТУ-EN 1433

Мостовий трап Multitop® HSD-2, розміри 300 x 500, з ковкого чавуну, клас навантаження D 400 згідно з нормами ДСТУ-EN 1433

4929 09
  • Чавунна решітка з’єднана з корпусом з оцинкованої сталі.
  • Шарнірне кріплення та гвинтова система замикання захищають від несанкціонованого відкриття.
  • Сталевий корпус можна монтувати/зварювати безпосередньо у сталеву конструкцію мосту.
  • Точне позиціонування можливе під час монтажу, при цьому не потрібно наприкінці регулювати висоту.
  • Для відведення дренажних стоків з гідроізоляції, трапи забезпечені боковими отворами над мостовою пластиною/поверхнею/заглушкою.
  • Сталеві трапи фіксованої висоти.

Технічні особливості трапів для мостів із залізобетонною конструкцією, HSD-2

  • Трап мостовий для мостів зі сталевою конструкцією, 260 x 500, клас навантаження D400, згідно з нормою ДСТУ-EN 1433



    • з гвинтовим замком
    • корпус трапа з оцинкованої сталі, з герметичними запобіжними виїмками
    • з вертикальним відводом DN 150
    • чавунна решітка, з шарнірним кріпленням, відкривається під кутом 110°
    • поверхня осідання обробляється механічно
    • ширина щілин 38 мм, площа водозбору 610 см²
    • корзина для сміття з оцинкованої сталі об’ємом 4 л
    • вага близько 56 кг

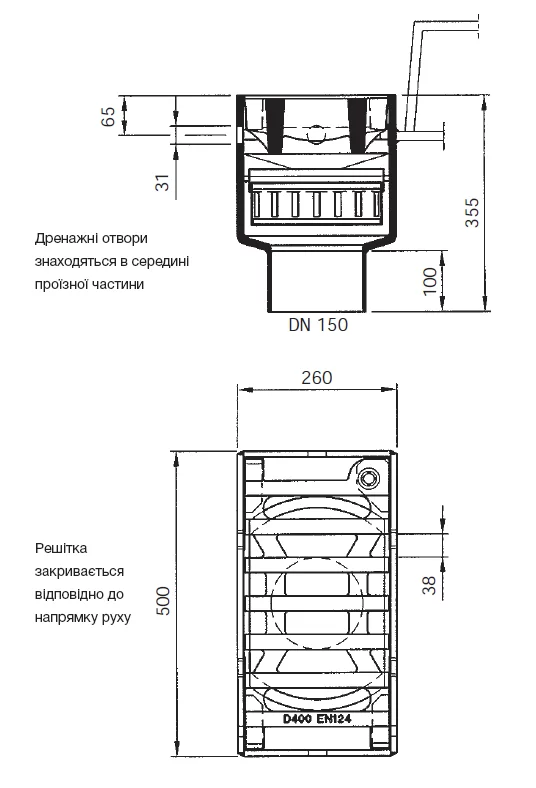

Трап повинен бути встановлений таким чином, щоб дренажні отвори забезпечували відведення дренажних стоків з шарів дорожнього одягу, а решітка закривалась відповідно до напрямку руху.

4929 09 2jpg
АртикулПлоща водозбору (см²)Вага (кг)
4929.0961056

До комплектації входить також ключ для обслуговування

Товар/продуктАртикулОб’єм (л)
Корзина для сміття, сталь оцинкована,
до трапів для сталевих мостів
4929.10.704
Загальна інформація
ACO Трапи для мостів зі сталевою конструкцією
pdf
Рекомендації з монтажу
Рекомендації з монтажу мостових трапів ACO
pdf
