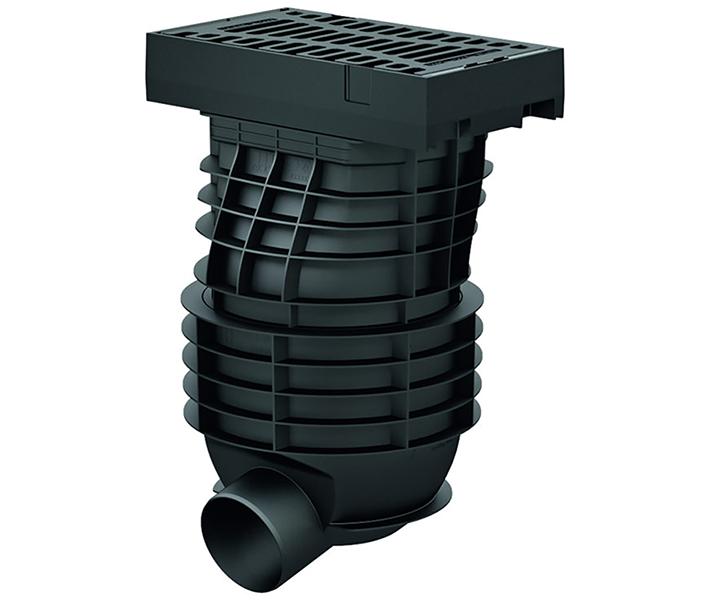

ACO Combipoint
Система ACO Combipoint PP виготовлена з пластику, який може обертатися, розтягуватися або ставитись під кутом.
Система включає в себе вуличні стоки, виготовлений з попередньо сформованих пластикових компонентів і елементів балансування навантаження заліза.
Зовнішній водовідведення з високою гідравлічної потужністю:
- Пласка поверхня – система розподіляє динамічне навантаження
- Швидка і проста установка завдяки малій вазі
- Антивандальна система
- Клас навантаження D400, згідно БДС EN 124: 2003
Головна перевага даної системи – це конструктивна особливість, яка полягає в том, що чавунна рама та решітка не надає навантаження на полімерний корпус. Завдяки цьому система має високу міцність та водночас є легкою та економічною при монтажі.
Конструктивна особливість системи – це розділення корпусу (нижньої частини) та чавунної рами з решіткою (верхньої частини) технологічним зазором 30 мм у процесі монтажу. Завдяки цьому є ряд переваг:
- під час експлуатації немає тиску на корпус дощоприймача;
- просадка поверхні дорожнього покриття відбувається з чавунною рамою АСО Combipoint РР (решітка завжди на одному рівні з покриттям);
- немає необхідності демонтажу корпусу дощоприймача під час ремонтних робіт дорожнього покриття;
- зменшується вага конструкції;
- спрощується монтаж системи.
Рама та решітка ACO Combipoint РР виготовлені з чавуну високого класу зі сфероїдольного графіту (GGG), що відрізняється стійкістю до корозії, до впливу агресивних стічних вод, погодніх умов, стійкістю до великих навантажень. Вони мають високі показники зносостійкості, високу межу міцності на розрив та високу деформаційну еластичність. Решітки розраховані на класи навантаження до C 250 та D 400.
Форма решітки попереджає потрапляння у щілину колес велосипеда чи коляски. Для запобігання забруднення колектора усередину вставляється корзина, яку можна виймати. Чавунний підрамник та решітка надійно з’єднуються за допомогою спеціальних фіксаторів.
Система АСО Combipoint PP надає унікальні можливості при монтажі:
- різні елементи системи можуть бути зібрані як конструктор у залежності від конкретного монтажного вузла;
- низька вага елементів дозволяє виконувати розвантаження та монтаж самотужки, без залучення техніки або великої кількості робочої сили;
- частини корпусу дощоприймача можуть повертатися та нахилятися відносно один одного, що спрощує монтаж;
- з’єднання на гумових ущільнювачах швидко фіксуються у потрібному положенні у процесі експлуатації. не дозволяють воді протікати на стиках.
| 89010 | 89011 | 89012 | 89013 | 89014 |
| 2,6 кг | 2,5 кг | 2,6 кг | 2,6 кг | 2,8 кг |
| h= 350 мм | h= 350 мм | h= 350 (240-300) мм | h= 350 (240-300) мм | h= 350 (270-290) мм |
| DN160 |
| 300×500 | 500×500 | ||||
| 89010 89012 | 89010 89013 89012 | 89011 89014 89012 | 89010 89013 | 89010 89013 89013 | 89010 89014 89013 |
Решітка дощоприймальна C250
| Артикул | Довжина, мм | Ширина, мм | Висота, мм | Вага, кг |
|---|---|---|---|---|
| 89111 | 524 | 300 | 100 | 35,5 |
| 89113 | 524 | 500 | 100 | 74 |
Решітка дощоприймальна D400
| Артикул | Довжина, мм | Ширина, мм | Висота, мм | Вага, кг |
|---|---|---|---|---|
| 89115 | 524 | 300 | 100 | 40 |
| 89117 | 524 | 500 | 100 | 80 |
