Система AСO DRAIN S100К – S300К розроблена для всіх класів навантажень від А15 до F900 (до 90 тонн), по стандарту DIN 19580, спеціально для зон з високим навантаженням.
Борти каналів укріплені чавунною кромкою товщиною 4 мм і укомплектовані литими чавунними решітками з безґвинтовим кріпленням Powerlock®, що робить простим і швидким монтаж і обслуговування систем AСO DRAIN SK.
ACO Drain SK
Область застосування:
- АЗК та паливні баки
- Автомагістралі та швидкісні траси
- Порти
- Поверхні та покриття з рухом важкого промислового транспорту
- Аеропорти (злітно-посадкова смуга)
- Парковки вантажних автомобілів
- Перехрестя доріг та зупинки транспорту
- Логістичні центри та пункти розвантаження контейнерів
- Склади та паркувальні центри
- Автомийки
Ширина каналів (мм) 100, 150, 200, 300

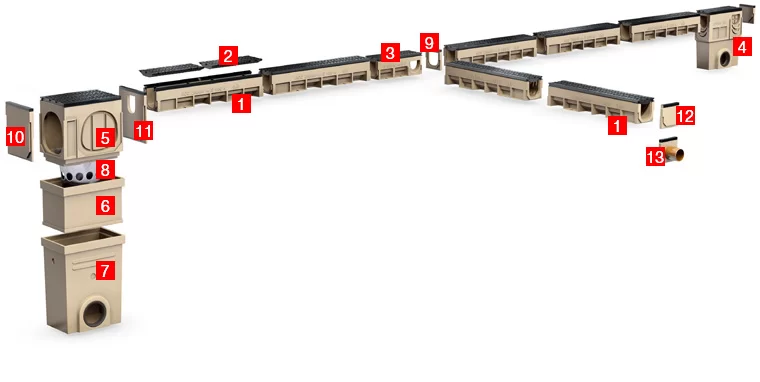

Елементи системи:
1 – Канал S100K 1 м
2 – Решітка (поставляється у комплекті з каналом)
3 – Канал 0,5 м для T- та L-подібних з’єднань
4 – Піскоуловлювач з одного елементу
5 – Піскоуловлювач – верхня частина
6 – Піскоуловлювач – середня частина
7 – Піскоуловлювач – нижня частина з відводом
8 – Корзина для осаду
9 – Адаптер для зміни напрямку
10 – Стінка піскоуловлювача S300K
11 – Адаптер S100K/S300K
12 – Торцева стінка
13 – Торцева стінка з відводом
Опис системи
Канали
- Клас навантаження: D400 або F900
- Матеріал: полімербетон
- Тип каналу:- з ухилом (шир. 100) – без ухилу
Решітки
- Клас навантаження: D400 або F900
- Матеріал: ковкий чавун.
- Решітки класу F900 і системи ACO Drain S100-300K, з додатковим антикорозійним покриттям KTL.
- Для каналів класу навантаження D400, решітки знаходяться під захистом тимчасового покриття.
- Кріплення решітки Powerlock – запатентована безгвинтова система кріплення решіток: рухоме кріплення з блокуючою пружиною з нержавіючою сталі.
Піскоуловлювачі
- Клас навантаження: D400 або F900
- Матеріал: полімербетон
- Версія: З однією або декількох частин (за потребою)
- Всі піскоуловлювачі мають отвори для відведення води з інтегрованою системою герметизації, що гарантує якісне підключення до каналізації
Переваги системи
- застосовування каналів з ухилом дна 0,5% (для каналів S100K)
- додатково у систему може бути встановлений запобіжний ковпачок (для S100 і S300K), який дозволяє закривати отвір водовідводу, коли до каналу потрапляють агресивні або шкідливі речовини
- дванадцять болтів запобігають зміщенню решітки каналу
- решітки та їх стінки вкриті захисним покриттям KTL, що запобігає стиранню та корозію, та зберігає естетичний зовнішній вигляд
- система кріплення Powerlock – безгвинтова система кріплення решітки для зручного обслуговування (огляду та очищення) в будь-який час після встановлення
Канали ACO Drain S100K
Клас навантаження D400 – F900
Висота канала 165 мм
Ширина канала 160 мм
Гідравлічна ширина 100 мм
Поверхня вхідного отвору решітки 380 см²/м
З решітками із кріпленням Powerlock®
Канали ACO Drain S150K
Клас навантаження D400 – F900
Висота канала 220 мм
Ширина канала 210 мм
Гідравлічна ширина 100 мм
Поверхня вхідного отвору решітки 380 см²/м
З решітками із кріпленням Powerlock®
Канали ACO Drain S200K
Клас навантаження D400 – F900
Висота канала 290 мм
Ширина канала 260 мм
Гідравлічна ширина 200 мм
Поверхня вхідного отвору решітки 380 см²/м
З решітками із кріпленням Powerlock®
Канали ACO Drain S300K
Клас навантаження D400 – F900
Висота канала 400-455мм
Ширина канала 360 мм
Гідравлічна ширина 300 мм
Поверхня вхідного отвору решітки 380 см²/м
З решітками із кріпленням Powerlock®
