Аксесуари до труб та фітингів ACO

ACO PIPE® – ідеальна система для стічної води будь-якої забрудненості, дощових та промислових стоків. В поєднанні з трапами та каналами із нержавіючої сталі ACO, система забезпечує надійну роботу при водовідведенні.

Труби та фітинги з нержавіючої сталі ACO PIPE® виконані із зовнішнім діаметром 50 мм, 75 мм, 110 мм, 125 мм, 160 мм, 200 та 250 мм зі стандартною довжиною від 0,15 метра до 6 метрів для практичності та простоти монтажу.

Система труб ACO PIPE®

Доступні в розмірах із діаметром 50, 75, 110, 125, 160, 200 та 250 мм
Довжина від 0,15 метра до 6 метрів
Матеріал труб та фітінгів – нержавіюча сталь AISI304 та AISI 316
Матеріал ущільнювачів – EPDM, VITON

Система герметизації з’єднання Push fit (натиск-фіксація)
Повністю відповідають стандартам EN 1124-1 і EN 1124-2
Елементи повністю пасивуються
Сертифікати: ISO 9001, ABS, DNV, Lloyd’s Register, SZÚ, Bureau Veritas, ETA, Sitac, CSI

Труби з нержавіючої сталі ACO PIPE® виконані із зовнішнім діаметром 50 мм, 75 мм, 110 мм, 125 мм, 160 мм, 200 та 250 мм зі стандартною довжиною від 0,15 метра до 6 метрів для практичності та простоти монтажу.

Муфти можуть використовуватись для ремонту пошкодженої труби. На відміну від стандартної прямої муфти, в ній відсутнє обмеження глибини вставки труби. Муфту можна пересувати на місце стику. Порада щодо монтажу: Позначте кінцеву позицію муфти на встановленій трубній системі, щоб переконатись, що муфти розташовані симметрично до трубного з’єднання.

Муфта з‘єднувальна

Ущільнювач	D, мм	a, мм	Вага, кг	Сталь марки AISI 304	Сталь марки AISI 316
EPDM	50	54	0,1	98920	98970
	75	75	0,2	98922	98972
	110	84	0,4	98924	98974
	125	140	0,4	419813	419815
	160	110	0,8	98926	98976
	200	136	1,8	419431	419433
	250	181	3,1	417158	417159
Viton	50	54	0,1	98921	98971
	75	75	0,2	98923	98973
	110	84	0,4	98925	98975
	125	140	0,4	419814	419816
	160	110	0,8	98927	98977
	200	136	1,8	419432	419434
	250	181	3,1	417160	417161

Муфта насувна

Ущільнювач	D, мм	a, мм	Вага, кг	Сталь марки AISI 304	Сталь марки AISI 316
EPDM	50	44	0.1	98830	98880
	75	46	0.2	98832	98882
	110	52	0.3	98834	98884
	125	70	0.3	419772	419774
	160	76	0.7	98630	98886
	200	100	1.5	419435	419437
	250	182	2,4	417138	417139
Viton	50	44	0.1	98831	98881
	75	46	0.2	98833	98883
	110	52	0.3	98835	98885
	125	70	0.3	419773	419775
	160	76	0.7	98637	98887
	200	100	1.5	419436	419438
	250	182	2,4	417140	417141

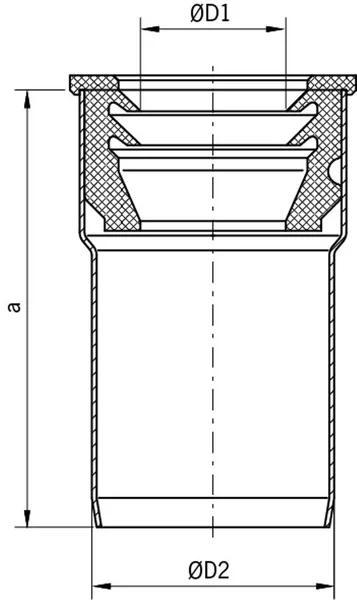

З‘єднувальна муфта

Ущільнювач	D1, мм	D2, мм	a, мм	Вага, кг	Сталь марки AISI 304
NBR	32	50	90	0,2	419373
NBR	40	50	90	0,2	419374

Редукція ексцентрична

щільнювач	D1, мм	D2, мм	a, мм	b, мм	Вага, кг	Сталь марки AISI 304
EPDM	50	75	75	7	0.3	98892
	50	110	110	25	0.4	98978
	75	110	110	15	0.5	98894
	110	160	160	22	1.1	98896
	200	250	180	15	2,4	417135
Viton	50	75	75	7	0.3	98893
	50	110	110	25	0.4	98979
	75	110	110	15	0.5	98895
	110	160	160	22	1.1	98897
	200	250	180	15	2,4	417136

Редукція

Ущільнювач	D1, мм	D2, мм	a, мм	Вага, кг	Сталь марки AISI 316
EPDM	110	125	107	0,6	419780
	125	160	160	1,2	419811
	160	200	200	1,8	419441
	200	250	180	2,4	417133
Viton	110	125	125	0,6	419781
	125	160	160	1,2	419812
	160	200	200	1,8	419442
	200	250	180	2,4	417134

Перехідник з внутрішньою різьбою і втулкою

D1, мм	D2, мм	a, мм	Вага, кг	Сталь марки AISI 316
50	Rp 1¼”	72	0,2	98956
50	Rp 1¼”	75	0,3	98957
50	Rp 2″	80	0,3	98958

Перехідник з зовнішньою різьбою і втулкою

1, мм	D2, мм	a, мм	Вага, кг	Сталь марки AISI 316
50	Rp 1¼”	100	0,2	419330
50	Rp 1¼”	100	0,3	419331
50	Rp 2″	100	0,3	419332

Перехідник з внутрішньою різьбою

Ущільнювач	D1, мм	D2, мм	a, мм	Вага, кг	Сталь марки AISI 316
EPDM	50	R 1¼”	58	0,2	419333
	50	R 1¼”	58	0,3	419335
	50	R 2″	58	0,3	419337
Viton	50	R 1¼”	58	0,2	419334
	50	R 1¼”	58	0,3	419336
	50	R 2″	58	0,3	419338

Перехідник з зовнішньою різьбою і втулкою

Ущільнювач	D1, мм	D2	a, мм	Вага, кг	Сталь марки AISI 316
EPDM	50	R 1¼”	58	0,2	419250
	50	R 1¼”	58	0,3	419252
	50	R 2″	58	0,3	419254
Viton	50	R 1¼”	58	0,2	419251
	50	R 1¼”	58	0,3	419253
	50	R 2″	58	0,3	419255

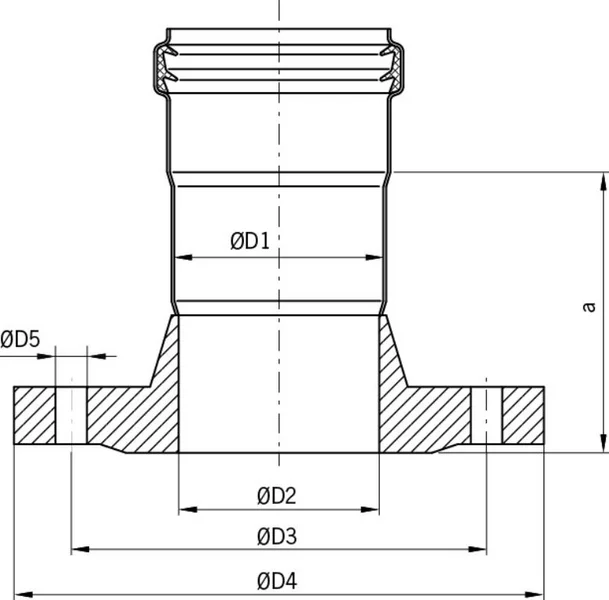

Перехідник

Ущільнювач	D1, мм	D2, мм	D3, мм	D4, мм	n x D5, мм	a, мм	Вага, кг	Сталь марки AISI 316
EPDM	50	DN 40	110	150	4 x 18	100	2,3	419256
	50	DN 50	125	165	4 x 18	100	2,7	419258
	75	DN 65	145	185	4 x 18	100	3,4	419260
	110	DN 100	180	220	8 x 18	100	4,9	419262
	200	DN 200	295	340	12 x 22	102	12,0	419514
Viton	50	DN 40	110	150	4 x 18	100	2,3	419257
	50	DN 50	125	165	4 x 18	100	2,7	419259
	75	DN 65	145	185	4 x 18	100	3,4	419261
	110	DN 100	180	220	8 x 18	100	4,9	419263
	200	DN 200	295	340	12 x 22	102	12,0	419515

Примітка: n – кількість отворів для гвинтів у фланці. Фланець PN 16 DIN 2633. Фланці PN 6 та PN 10 доступні за запитом.

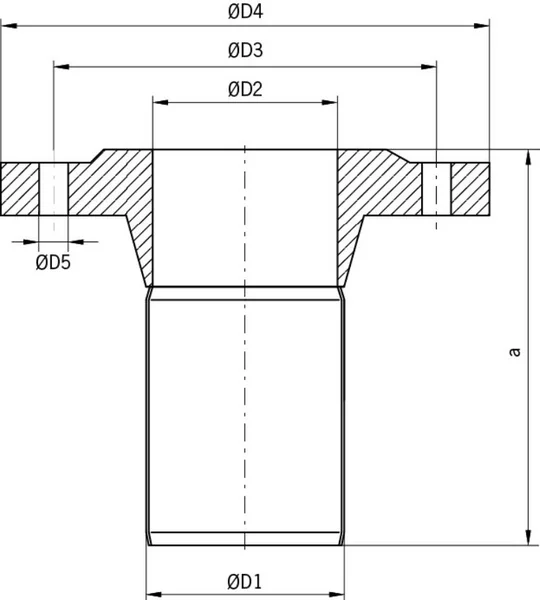

Перехідник

D1, мм	D2, мм	D3, мм	D4, мм	n x D5, мм	a, мм	Вага, кг	Сталь марки AISI 316
50	DN 40	110	150	4 x 18	192	2,3	419264
50	DN 50	125	165	4 x 18	192	2,7	419265
75	DN 65	145	185	4 x 18	245	3,4	419266
110	DN 100	180	220	8 x 18	259	4,9	419267
160	DN 150	240	285	8 x 18	200	8,5	419540
200	DN 200	295	240	12 x 22	240	12,3	419541

Примітка: n – кількість отворів для гвинтів у фланці. Фланець PN 16 DIN 2633. Фланці PN 6 та PN 10 доступні за запитом.

Перехідник на чавунну трубу ➞ ACO PIPE® труба

D1, мм	L, мм	Вага, кг	Сталь марки AISI 316
75	121	0,4	98904
110	137	0,6	98906
160	174	1,0	98905

Примітка: Набір редукційних ущільнень до чавунної труби➞труба ACO PIPE®.

Ревізія

Ущільнювач	D, мм	a, мм	b, мм	Вага, кг	Сталь марки AISI 304	Сталь марки AISI 316
EPDM	75	139	90	0,5	98913	98963
	110	183	117	0,7	98915	98965
	125	210	135	0,9	419783	419785
	160	288	184	2,3	98917	98967
	200	293	186	3,7	419676	419678
	250	290	184	3,8	417127	417128
Viton	75	139	90	0,5	98914	98964
	110	183	117	0,7	98916	98966
	125	210	135	0,9	419784	419786
	160	288	184	2,3	98918	98968
	200	293	186	3,7	419677	419679
	250	290	184	3,8	417129	417130

Труба-уловлювач щурів

Ущільнювач	D1, мм	D2, мм	L, мм	Вага, кг	Сталь марки AISI 304	Сталь марки AISI 316
EPDM	110	250	864	3,8	419268	419270
Viton	110	250	864	3,8	419269	419271

Технічний вазелін ACO

Ущільнювач	D1, мм	D2, мм	L, мм	Вага, кг	Сталь марки AISI 304	Сталь марки AISI 316
EPDM	110	250	864	3,8	419268	419270
Viton	110	250	864	3,8	419269	419271

Запасні ущільнювачі ACO PIPE® у марках EPDM та Viton® доступні для всіх розмірів труб. Всі ущільнювачі включають унікальний подвійний комплект ущільнювачів ACO PIPE® для підвищеної надійності та безпеки. Обидва матеріали механічно взаємозамінні. Для полегшення ідентифікації, ущільнеювачі виконані в різних кольорах: ущільнювачі марки EPDM – ЧОРНІ, ущільнювачі від Viton® – ЗЕЛЕНІ.

Ущільнювач

D, мм	Вага, кг	Ущільнювач EPDM	Ущільнювач Viton
50	0,01	98400	98404
75	0,02	98401	98405
110	0,05	98402	98406
125	0,06	419453	419454
160	0,08	98403	98407
200	0,10	98433	98437

Системи труб з нержавіючої сталі, з’єднані ACO PIPE®, оснащені унікальним подвійним ущільненням, виготовленим з EPDM, NBR або Viton®. Використання подвійного ущільнювача забезпечує додаткову безпеку для найвищої надійності в довгостроковій перспективі.

EPDM (мономер етиленпропіленідену)

Чорне герметичне гумове кільце, яке підходить для більшості виробів, де в стічних водах немає масляних або бензинових залишків.

NBR (нітрил бутилкаучук)

Чорне герметичне гумове кільце підходить для стічних вод, де є залишки бензину або масла. NBR не стійкий до розчинників та високих температур.

FPM (фтореластомер) – Viton®

Зелене ущільнююче гумове кільце підходить для спеціальних застосувань, де масла, розчинники та сильні кислоти присутні у стічних водах та застосувується при більш високих температурах. Ущільнення Viton® має обмежену стійкість до хімікатів, таких як ацетон, метиловий спирт.

Щоб бути впевненим у придатності для спеціальних застосувань, будь-ласка, зверніться до точних характеристик матеріалу ущільнювачів в посібнику ACO.

Тип гуми	EPDM	NBR	FPM (Viton)
Колір	Чорний	Чорний	Зелений
Температурний діапазон	-50/+130/+150°C	-30/+80/+100°C	-20/+200/+300°C
Стійкість
Вода	дуже добре	добре	добре
Хімікати:
Кислоти	добре	нормально	дуже добре
Розчинники	добре	нормально	дуже добре
Бензол/Бензин	незадовільно	дуже добре	дуже добре
Масла:
Масло ASTM №1	незадовільно	дуже добре	дуже добре
Масло ASTM №3	незадовільно	дуже добре	дуже добре
Впливи повітря та погодних умов	добре	нормально	добре

Viton® є зареєстрованим товарним знаком для флороластомерів компанії DuPont Performance Elastomers L.L.C. Будь ласка, зв’яжіться з фахівцями АСО у випадку будь-яких сумнівів щодо цього питання.

Повітрозабірник

D, мм	Вага, кг	Артикул
110	0,4	98962

Кронштейн для підвіски

D, мм	a, мм	Вага, кг	Артикул оцинк. сталь	Артикул AISI 316
8,4	70	0,05	400525	400521

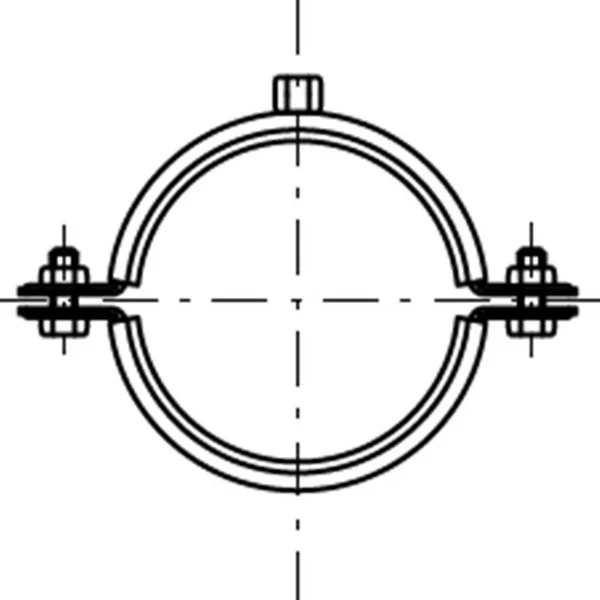

Хомут різьбовий

D, мм	Вага, кг	Артикул оцинк. сталь	Артикул AISI 316
50	0,14	400533	400529
75	0,25	400534	400530
110	0,33	400535	400531
125	0,36	419854	419855
160	0,39	400536	400532
200	0,44	419451	419675
250	0,6	–	417149

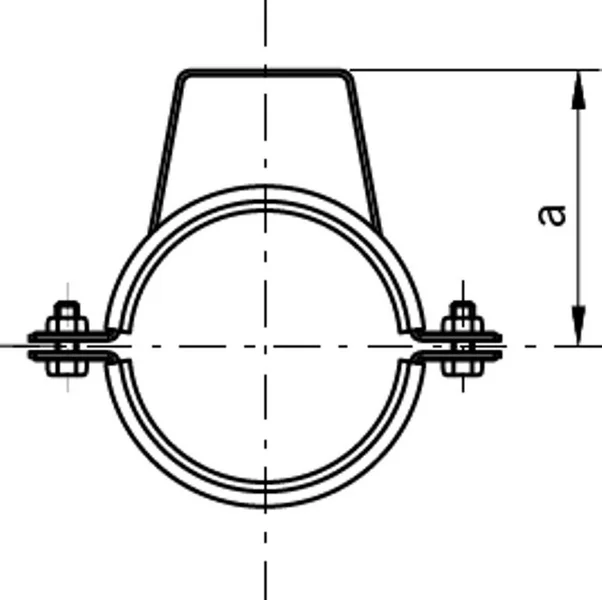

Спеціальний хомут

D, мм	a, мм	Вага, кг	Артикул оцинк. сталь	Артикул AISI 316
50	56	0,18	400541	400537
75	80	0,28	400542	400538
110	116	0,41	400543	400539
160	166	0,48	400544	400540

Хомут з різьбовою шпилькою

D, мм	a, мм	Вага, кг	Артикул оцинк. сталь	Артикул AISI 316
50	120	0,16	400549	400545
75	133	0,26	400550	400546
110	150	0,38	400551	400547
160	175	0,44	400552	400548

Комплект нерухомої опори

Примітка: В комплект входить 6 елементів.

Вага, кг	Артикул оцинк. сталь	Артикул AISI 316
0,11	400565	400561

Різьбова шпилька M8

D	L, мм	Вага, кг	Артикул оцинк. сталь	Артикул AISI 316
M8	1000	0,39	400557	400553
M8	90	0,03	400558	400554
M8	40	0,016	400559	400555

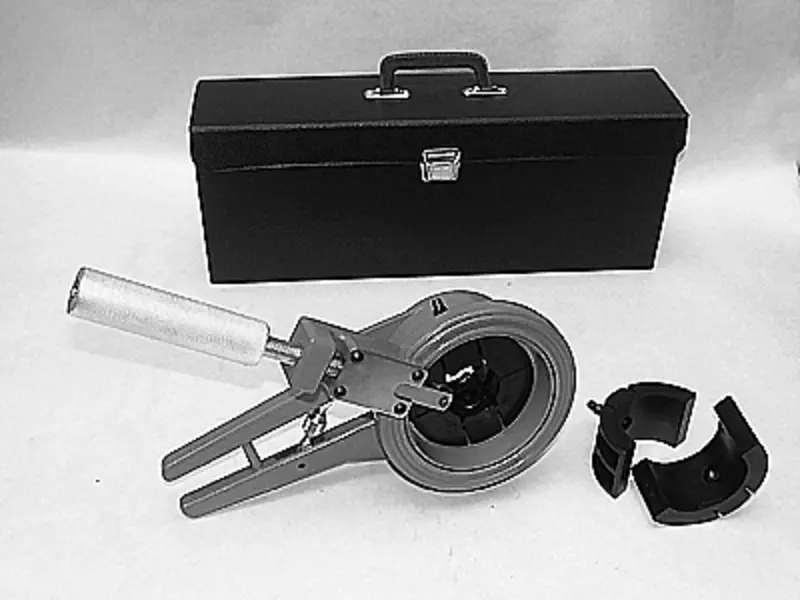

Прилад для обрізки труб ACO PIPE

Примітка	Вага, кг	Артикул
в пластиковому корпусі	3,5	419363
Запасні диски для приладу для обрізки труб ACO PIPE® для арт. 419363 мін. кількість замовлення – 10 шт.	0,005	419365

Ручний прилад для обрізки

D, мм	Вага, кг	Артикул
50-110	1,0	419364
110-160	2,0	400738
Запасні диски для приладу для обрізки труб ACO PIPE® для арт. 400738 та 419364 мін. кількість замовлення – 10 шт.	0,005	400578

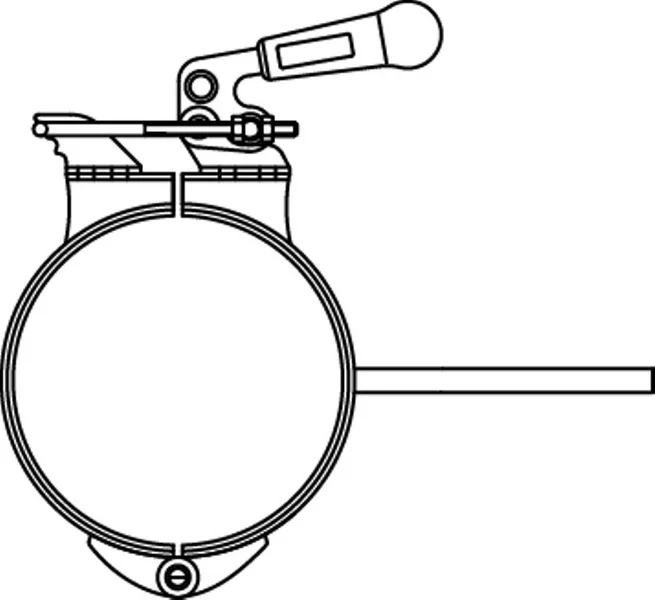

Обруч для різки

D, мм	Вага, кг	Артикул
125	3,5	419857
160	4,0	400742
