Сепаратори нафтопродуктів АСО виробляються з армованого бетону, поліетилену високої щільності (PEHD), пластику, армованого скловолокном. Всі сепаратори АСО відповідають європейським і українським нормам за ступенем очищення стічних вод від нафтопродуктів і відповідають всім вимогам, що пред’являються до об’єктів різного призначення. Широкий вибір типорозмірів і додаткових аксесуарів дозволить обрати оптимальне рішення для будь-якого об’єкта – від парковки до аеропорту.

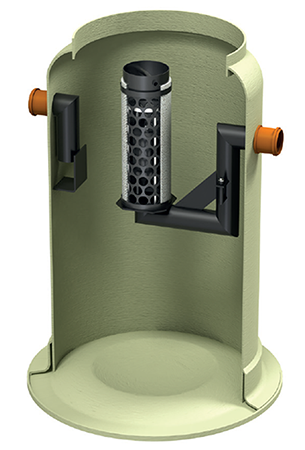

ACO Oleopator G

Сепаратори нафтопродуктів із полімерних матеріалів, армованих скловолокном:



Поліетиленові сепаратори з коалесцентними фільтрами, для встановлення в ґрунті, призначені для очищення від нафтопродуктів (мінеральних масел, бензину, легких мастильних матеріалів і т.п.), та завислих речовин, що містяться в стоках.

Для встановлення в ґрунті.

  • Висока міцність та стійкість корпусу сепаратора
  • Широкий асортимент модельного ряду до 50 л/c
  • Вбудований відстійник
  • Внутрішні частини – з РЕНD
  • Можливість підключення пристрою забору проб
  • Зони застосування: об’єкти інфраструктури, АЗК, логістичні комплекси, термінали і т.п.

Корпус виготовлений із полімерних матеріалів, армованих скловолокном.

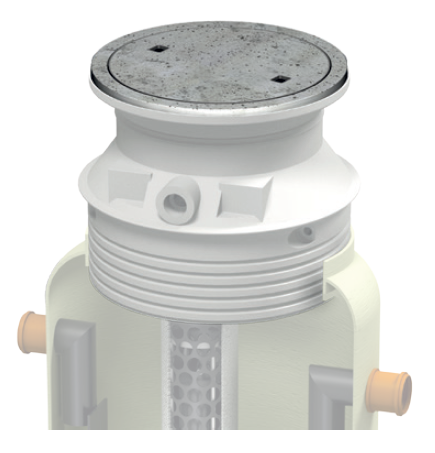

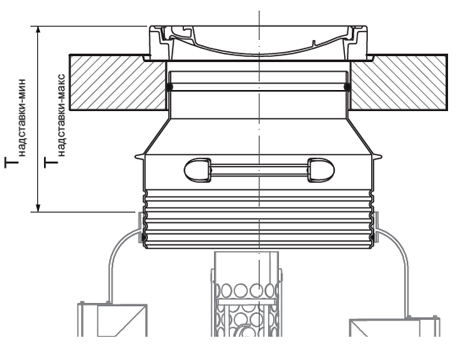

Надставки 1 під клас навантаження А15, DN600 (для Oleopator G)

  • Клас навантаження А 15 згідно EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Для Oleopator G – FST NS 3 – 30
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator G
520-640Ø 600943301.34.01
520-1090Ø 6001033301.34.02
520-1690Ø 6001133301.34.02

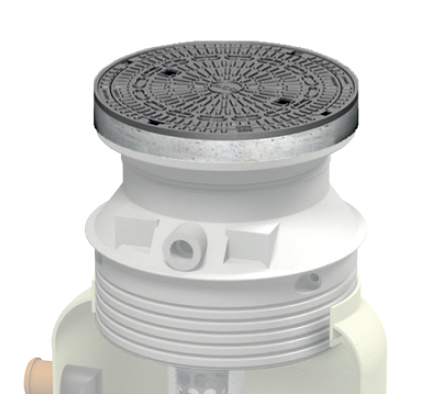

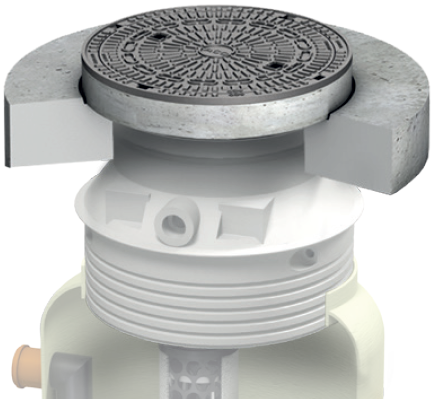

Надставки 2 під клас навантаження В125, DN600 (для Oleopator G)
  • Клас навантаження В 125 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Для Oleopator G – FST NS 3 – 30
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator G
550-670Ø 600803301.35.01
550-1120Ø 600883301.35.02
550-1720Ø 600993301.35.02

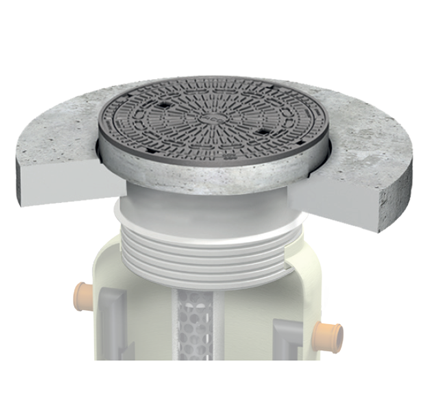

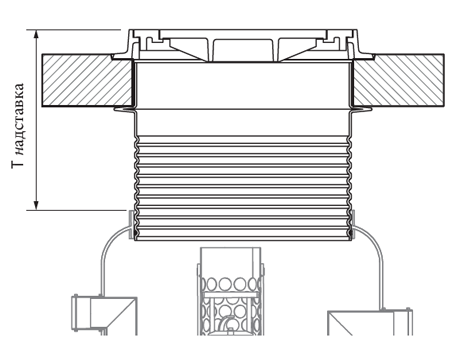

Надставки 3 під клас навантаження D400, DN600 (для Oleopator G)

  • Клас навантаження D400 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Можлива комплектація з плитою розподілу навантаження, з бетону
  • Для Oleopator G – FST NS 40 – 50
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator G
550-680Ø 6008463301.35.98
550-1130Ø 6008543301.35.99
550-1730Ø 6008663301.36.00
550-680
(без плити розподілу навантаження)
Ø 6001263301.36.98
550-1130
(без плити розподілу навантаження)
Ø 6001343301.36.99
550-1730
(без плити розподілу навантаження)
Ø 6001053301.37.00

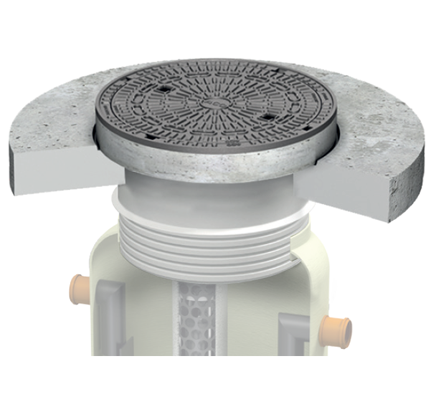

Надставки 4 під клас навантаження D400, DN800 (для Oleopator G)

  • Клас навантаження D400 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 800 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Можлива комплектація з плитою розподілу навантаження, з бетону
  • Для Oleopator G – FST NS 40 – 50
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator G
550-1730Ø 800272418905
550-1730
(без плити розподілу навантаження)
Ø 800991418906

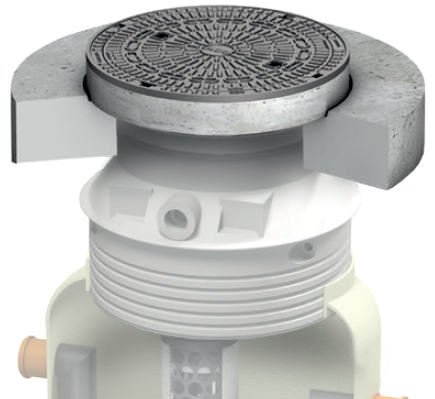

Надставки 5 під клас навантаження D400, DN600 (для Oleopator G)

  • Клас навантаження D400 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Можлива комплектація з плитою розподілу навантаження, з бетону
  • Для Oleopator G-Н-FST NS 65-100
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator G
550-680
(без плити розподілу навантаження)
Ø 600853301.36.98
550-1130
(без плити розподілу навантаження)
Ø 600933301.36.99
550-1730
(без плити розподілу навантаження)
Ø 6001053301.37.00

Надставки 6 під клас навантаження D400, DN800 (для Oleopator G)

  • Клас навантаження D400 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Можлива комплектація з плитою розподілу навантаження, з бетону
  • Для Oleopator G-Н-FST NS 65-100
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator G
550-1730
(без плити розподілу навантаження)
Ø 800991418906

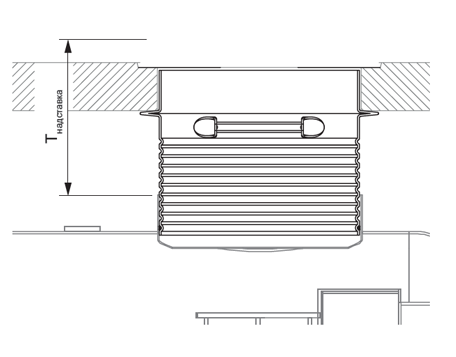

Примітка: загальна (габаритна) висота сепаратора складається з висоти ємності сепаратора та висоти надставки Тзагал=Тсепар+Тнадставки (min-max)

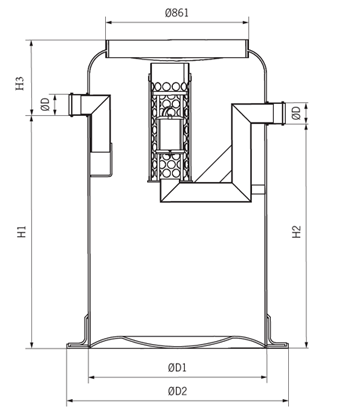

Ном. р-р (л/ сек) Вхід/ вихід DN/OD [мм] Об’єм відс-ка [л] Об’єм нафт. [л] Заг. об’єм [л] H1 [мм] H2 [мм] ØD1 [мм] ØD2 [мм] H3 [мм] Вага [кг] Артикул
3 100 300 163 604 800 780 1000 1240 400 105 12601.01
3 100 600 163 903 1180 1160 1000 1240 400 105 12602.01
3 100 900 232 1297 1200 1180 1200 1400 460 172 12603.01
6 150 600 160 887 1160 1140 1000 1240 460 169 12611.01
6 150 1200 232 1602 1470 1450 1200 1400 570 182 12612.01
6 150 1800 576 2413 1410 1390 1500 1720 630 233 12613.01
10 150 1000 273 1534 1410 1390 1200 1400 590 197 12621.01
10 150 2000 576 2784 1620 1600 1500 1720 560 254 12622.01
10 150 3000 1139 4755 1370 1350 2200 2440 640 705 12623.01
15 200 1500 464 2360 1380 1360 1500 1720 660 310 12631.01
15 200 3000 944 3914 2260 2240 1500 1720 600 525 12632.01
20 200 4000 1163 5857 1660 1640 2200 2440 780 565 12642.01
20 200 6000 1163 7909 2200 2180 2200 2440 690 618 12643.01
20 200 2000 1163 3243 1880 1860 1500 1720 660 505 12645.01
30 250 3000 1513 5705 1620 1600 2200 2440 730 515 12651.01
30 250 6000 1613 8555 2370 2350 2200 2440 720 613 12652.01
40 300 4000 1350 7225 2020 2000 2200 2440 830 630 12661.01
50 300 5000 1350 8213 2280 2260 2200 2440 960 630 12671.01
