Сепаратори нафтопродуктів АСО виробляються з армованого бетону, поліетилену високої щільності (PEHD), пластику, армованого скловолокном. Всі сепаратори АСО відповідають європейським і українським нормам за ступенем очищення стічних вод від нафтопродуктів і відповідають всім вимогам, що пред’являються до об’єктів різного призначення. Широкий вибір типорозмірів і додаткових аксесуарів дозволить обрати оптимальне рішення для будь-якого об’єкта – від парковки до аеропорту.

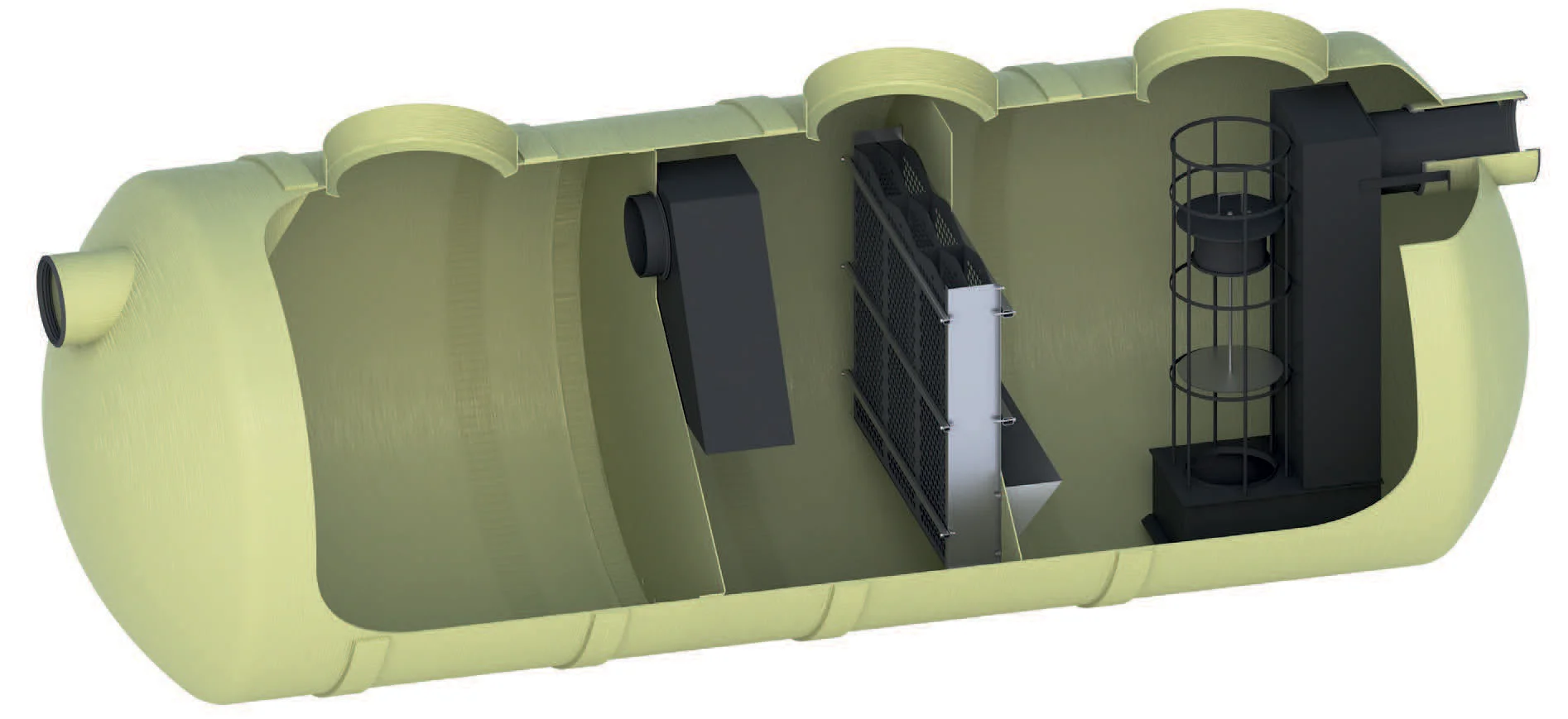

ACO Oleopator G-H
Сепаратори нафтопродуктів із полімерних матеріалів, армованих скловолокном:
Поліетиленові сепаратори з коалесцентними фільтрами, для встановлення в ґрунті, призначені для очищення від нафтопродуктів (мінеральних масел, бензину, легких мастильних матеріалів і т.п.), та завислих речовин, що містяться в стоках.
Для встановлення в ґрунті.
Корпус сепаратора виготовлений із полімерних матеріалів, армованих скловолокном.
- Висока міцність та стійкість корпусу сепаратора
- Вбудований відстійник
- Можливість підключення пристрою забору проб
- Зони застосування: об’єкти інфраструктури, АЗК, логістичні комплекси, термінали і т.п.
- Внутрішні частини- з поліетилену PEHD
- Можливість підключення пристрою забору проб
Надставки 1 під клас навантаження А15, DN600 (для Oleopator G)
- Клас навантаження А 15 згідно EN 124
- Бетонна рама, чавунний люк
- Діаметр отвору люка Ø 600 мм
- Герметичний люк
- Надставний елемент із пластику
- Для Oleopator G – FST NS 3 – 30
| Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
|---|---|---|---|
| 520-640 | Ø 600 | 94 | 3301.34.01 |
| 520-1090 | Ø 600 | 103 | 3301.34.02 |
| 520-1690 | Ø 600 | 113 | 3301.34.02 |
Надставки 2 під клас навантаження В125, DN600 (для Oleopator G)
- Клас навантаження В 125 згідно EN 124
- Люк BEGU
- Діаметр отвору люка Ø 600 мм
- Герметичний люк
- Надставний елемент із пластику
- Для Oleopator G – FST NS 3 – 30
| Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
|---|---|---|---|
| 550-670 | Ø 600 | 80 | 3301.35.01 |
| 550-1120 | Ø 600 | 88 | 3301.35.02 |
| 550-1720 | Ø 600 | 99 | 3301.35.02 |
Надставки 3 під клас навантаження D400, DN600 (для Oleopator G)
- Клас навантаження D400 згідно EN 124
- Люк BEGU
- Діаметр отвору люка Ø 600 мм
- Герметичний люк
- Надставний елемент із пластику
- Можлива комплектація з плитою розподілу навантаження, з бетону
- Для Oleopator G – FST NS 40 – 50
| Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
|---|---|---|---|
| 550-680 | Ø 600 | 846 | 3301.35.98 |
| 550-1130 | Ø 600 | 854 | 3301.35.99 |
| 550-1730 | Ø 600 | 866 | 3301.36.00 |
| 550-680 (без плити розподілу навантаження) | Ø 600 | 126 | 3301.36.98 |
| 550-1130 (без плити розподілу навантаження) | Ø 600 | 134 | 3301.36.99 |
| 550-1730 (без плити розподілу навантаження) | Ø 600 | 105 | 3301.37.00 |
Надставки 4 під клас навантаження D400, DN800 (для Oleopator G)
- Клас навантаження D400 згідно EN 124
- Люк BEGU
- Діаметр отвору люка Ø 800 мм
- Герметичний люк
- Надставний елемент із пластику
- Можлива комплектація з плитою розподілу навантаження, з бетону
- Для Oleopator G – FST NS 40 – 50
| Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
|---|---|---|---|
| 550-1730 | Ø 800 | 272 | 418905 |
| 550-1730 (без плити розподілу навантаження) | Ø 800 | 991 | 418906 |
Надставки 5 під клас навантаження D400, DN600 (для Oleopator G)
- Клас навантаження D400 згідно EN 124
- Люк BEGU
- Діаметр отвору люка Ø 600 мм
- Герметичний люк
- Надставний елемент із пластику
- Можлива комплектація з плитою розподілу навантаження, з бетону
- Для Oleopator G-Н-FST NS 65-100
| Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
|---|---|---|---|
| 550-680 (без плити розподілу навантаження) | Ø 600 | 85 | 3301.36.98 |
| 550-1130 (без плити розподілу навантаження) | Ø 600 | 93 | 3301.36.99 |
| 550-1730 (без плити розподілу навантаження) | Ø 600 | 105 | 3301.37.00 |
Надставки 6 під клас навантаження D400, DN800 (для Oleopator G)
- Клас навантаження D400 згідно EN 124
- Люк BEGU
- Діаметр отвору люка Ø 600 мм
- Герметичний люк
- Надставний елемент із пластику
- Можлива комплектація з плитою розподілу навантаження, з бетону
- Для Oleopator G-Н-FST NS 65-100
| Надставка Тмін-макс * [мм] | Люк [мм] | Вага [кг] | Артикул / Oleopator G |
|---|---|---|---|
| 550-1730 (без плити розподілу навантаження) | Ø 800 | 991 | 418906 |
Примітка: загальна (габаритна) висота сепаратора складається з висоти ємності сепаратора та висоти надставки Тзагал=Тсепар+Тнадставки (min-max)

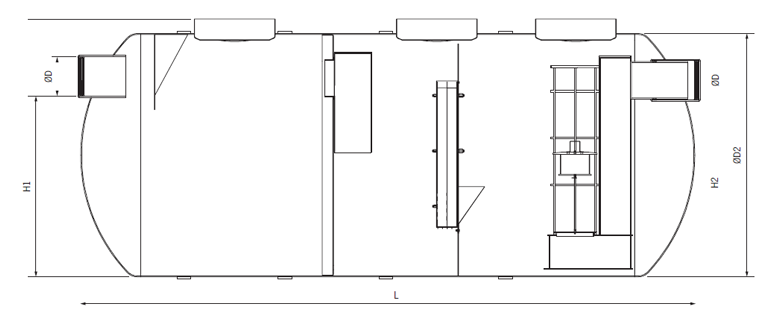

| Ном. р-р (л/ сек) | Вхід/ вихід DN/OD [мм] | Об’єм відс-ка [л] | Вміст нафт. [л] | Заг. об’єм [л] | H1 [мм] | H2 [мм] | ØD1 [мм] | ØD2 [мм] | H3 [мм] | L [мм] | Вага [кг] | Артикул |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 300 | 6500 | 5500 | 20796 | 1910 | 1870 | 2570 | 2590 | 835 | 5700 | 1750 | 12850.01 |
| 80 | 400 | 8000 | 5500 | 22245 | 1910 | 1870 | 2570 | 2590 | 835 | 6057 | 1850 | 12851.01 |
| 100 | 400 | 10000 | 5500 | 24244 | 1910 | 1870 | 2570 | 2590 | 835 | 6540 | 2050 | 12852.01 |
