Сепаратори нафтопродуктів АСО виробляються з армованого бетону, поліетилену високої щільності (PEHD), пластику, армованого скловолокном. Всі сепаратори АСО відповідають європейським і українським нормам за ступенем очищення стічних вод від нафтопродуктів і відповідають всім вимогам, що пред’являються до об’єктів різного призначення. Широкий вибір типорозмірів і додаткових аксесуарів дозволить обрати оптимальне рішення для будь-якого об’єкта – від парковки до аеропорту.

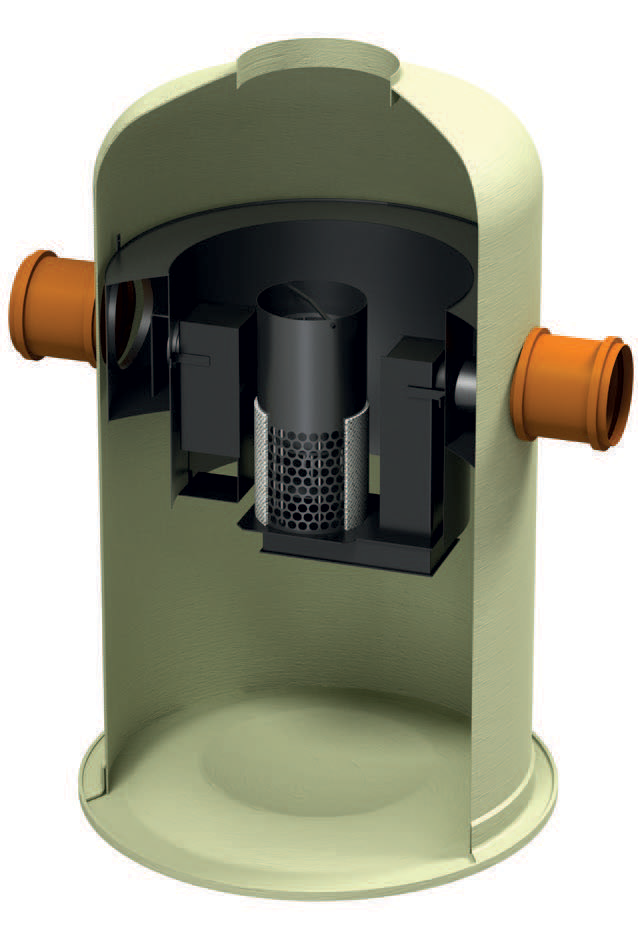

ACO Oleopator-Bypass G

Сепаратори нафтопродуктів із полімерних матеріалів, армованих скловолокном:

Поліетиленові сепаратори з коалесцентними фільтрами, для встановлення в ґрунті, призначені для очищення від нафтопродуктів (мінеральних масел, бензину, легких мастильних матеріалів і т.п.), та завислих речовин, що містяться в стоках.

Для встановлення в ґрунті.

  • Тип сепаратора, що застосувується на великих територіях водозбору в поєднанні з традиційною технологією сепарації
  • Всі функції вбудовані в одному резервуарі – пристрій для відбору проб – коалесцентний фільтр – наявність обвідної лінії (bypass)
  • Зони застосування: об’єкти інфраструктури, АЗК, логістичні комплекси, термінали і т.п.
  • Внутрішні частини – з поліетилену PEHD

Сепаратор з обвідною лінією “bypass”

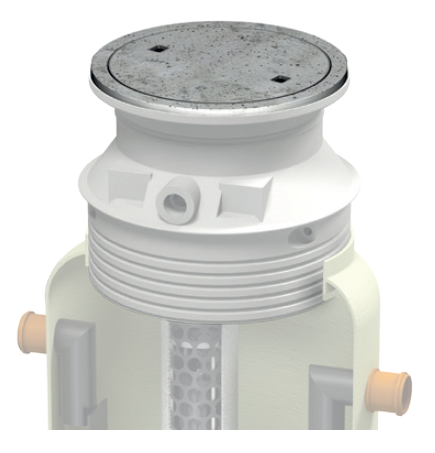

Надставки 1 під клас навантаження А15, DN600 (для Oleopator G)

  • Клас навантаження А 15 згідно EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Для Oleopator G – FST NS 3 – 30
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator-Bypass G
520-640Ø 600943301.34.11
520-1090Ø 6001033301.34.12
520-1690Ø 6001133301.34.13
Надставки 2 під клас навантаження В125, DN600 (для Oleopator G)
  • Клас навантаження В 125 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Для Oleopator G – FST NS 3 – 30
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator-Bypass G
550-670Ø 600803301.35.11
550-1120Ø 600883301.35.12
550-1720Ø 600993301.35.13

Надставки 3 під клас навантаження D400, DN600 (для Oleopator G)

  • Клас навантаження D400 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Можлива комплектація з плитою розподілу навантаження, з бетону
  • Для Oleopator G – FST NS 40 – 50
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator-Bypass G
550-680Ø 6008463301.36.08
550-1130Ø 6008543301.36.09
550-1730Ø 6008663301.36.10
550-680
(без плити розподілу навантаження)
Ø 6001263301.37.08
550-1130
(без плити розподілу навантаження)
Ø 6001343301.37.09
550-1730
(без плити розподілу навантаження)
Ø 6001053301.37.10

Надставки 4 під клас навантаження D400, DN800 (для Oleopator G)

  • Клас навантаження D400 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 800 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Можлива комплектація з плитою розподілу навантаження, з бетону
  • Для Oleopator G – FST NS 40 – 50
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator G
550-1730Ø 800272418905
550-1730
(без плити розподілу навантаження)
Ø 800991418906



Надставки 5 під клас навантаження D400, DN600 (для Oleopator G)

  • Клас навантаження D400 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Можлива комплектація з плитою розподілу навантаження, з бетону
  • Для Oleopator G-Н-FST NS 65-100
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator G
550-680
(без плити розподілу навантаження)
Ø 600853301.36.98
550-1130
(без плити розподілу навантаження)
Ø 600933301.36.99
550-1730
(без плити розподілу навантаження)
Ø 6001053301.37.00

Надставки 6 під клас навантаження D400, DN800 (для Oleopator G)

  • Клас навантаження D400 згідно EN 124
  • Люк BEGU
  • Діаметр отвору люка Ø 600 мм
  • Герметичний люк
  • Надставний елемент із пластику
  • Можлива комплектація з плитою розподілу навантаження, з бетону
  • Для Oleopator G-Н-FST NS 65-100
Надставка Тмін-макс *
[мм]
Люк
[мм]
Вага
[кг]
Артикул /
Oleopator G
550-1730
(без плити розподілу навантаження)
Ø 800991418906

Примітка: загальна (габаритна) висота сепаратора складається з висоти ємності сепаратора та висоти надставки Тзагал=Тсепар+Тнадставки (min-max)

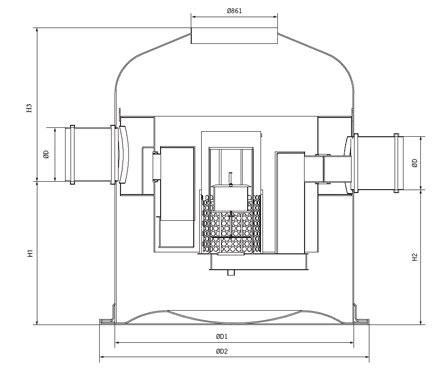

Ном. р-р (л/ сек) Вхід/ вихід DN/OD [мм] Об’єм відс-ка [л] Об’єм нафт. [л] Заг. об’єм [л] H1 [мм] H2 [мм] ØD1 [мм] ØD2 [мм] H3 [мм] Вага [кг] Артикул
6 300 600 171 1318 870 770 1500 1720 830 195 12520.01
6 300 1200 171 1936 1220 1120 1500 1720 825 212 12521.01
6 300 1800 171 2554 1570 1470 1500 1720 825 230 12522.01
8 300 800 171 1530 990 890 1500 1720 825 202 12523.01
8 300 1600 171 2325 1440 1340 1500 1720 825 225 12524.01
8 300 2400 171 3120 1890 1790 1500 1720 825 245 12525.01
10 400 1000 171 1760 1120 1020 1500 1720 1010 215 12526.01
10 400 2000 171 2749 1680 1580 1500 1720 1010 245 12527.01
10 400 3000 171 3738 2240 2140 1500 1720 970 270 12528.01
15 400 1500 444 3311 1070 970 2200 2440 1220 470 12532.01
15 400 3000 444 4698 1435 1335 2200 2440 1215 490 12533.01
15 400 4500 444 6180 1825 1725 2200 2440 1215 530 12534.01
20 400 2000 570 4413 1360 1260 2200 2440 1370 510 12535.01
20 400 4000 570 6427 1890 1790 2200 2440 1370 560 12536.01
20 400 6000 570 8403 2410 2310 2200 2440 1370 615 12537.01
30 500 3000 612 5439 1630 1530 2200 2440 1360 535 12538.01
30 500 6000 612 8441 2420 2320 2200 2440 1360 620 12639.01
30 500 9000 612 11442 3210 3110 2200 2440 1360 700 12640.01
