Трапи серії EG 150

  • Трапи EG 150 з сифоном
  • Матеріал – нержавіюча сталь AISI 304
  • Пропускна здатність 1,2 л/с
  • Клас навантаження К3
  • Два варіанти: однокорпусний або двохкорпусний
  • Горизонтальний та вертикальний випуск
  • Діаметр випуску – 32, 50, 100 мм

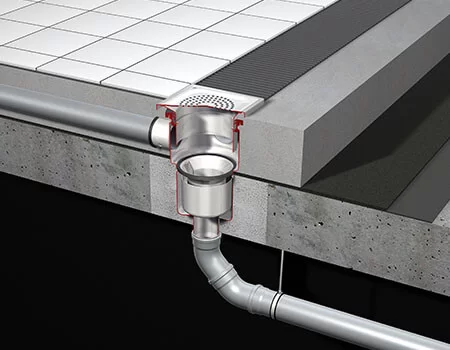

ACO EG150

Трапи EG 150 з сифоном, з горизонтальним і вертикальним випуском, сталь AISI 304

ЗображенняКреслення
(завантажити)		ОписПропускна
здатність, л/с		Артикул

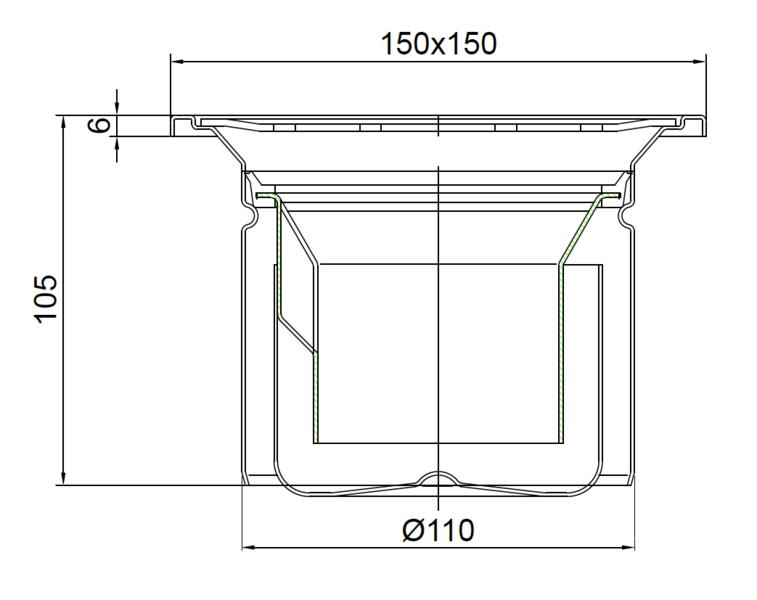

csm 97211 173744b4c3csm 97211 1 9504b46fb2_
  • Решітка
    150×150 мм
  • DN 110
1.297211

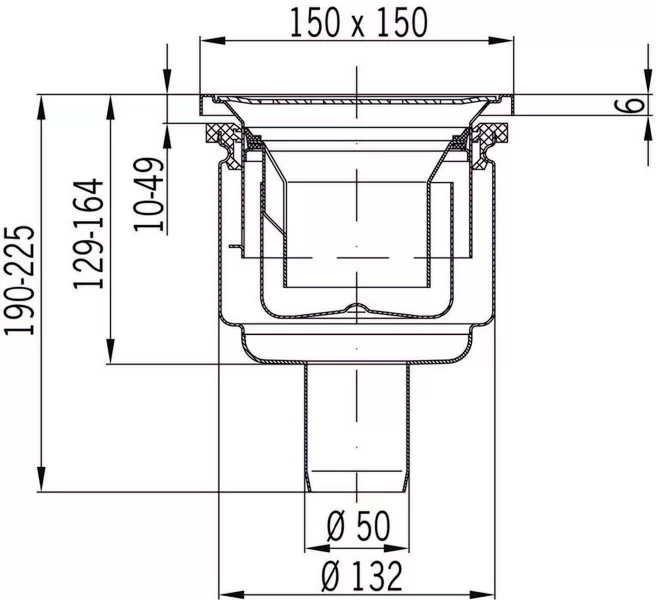

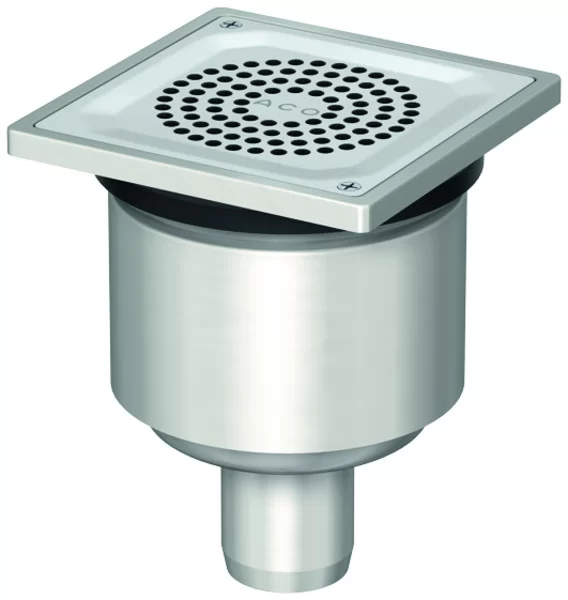

csm 405149 4569f79a09csm 405149 size 019d9f63ad
  • Решітка
    150×150 мм
  • DN 50
1.2405149

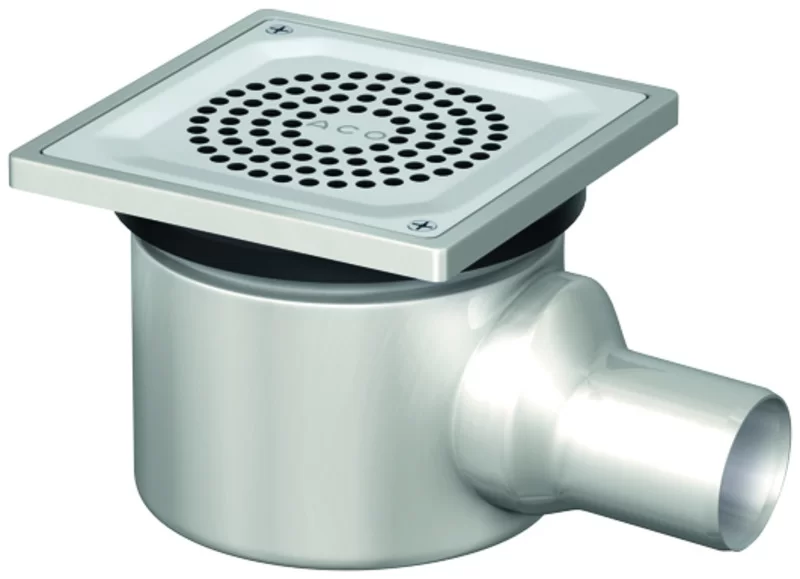

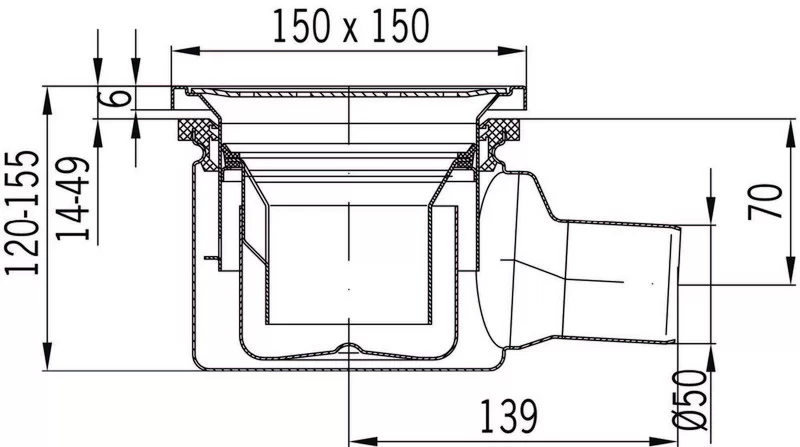

csm 405151 32763910b7csm 405151 size dc1a428128
  • Решітка
    150×150 мм
  • DN 50
1.2405151

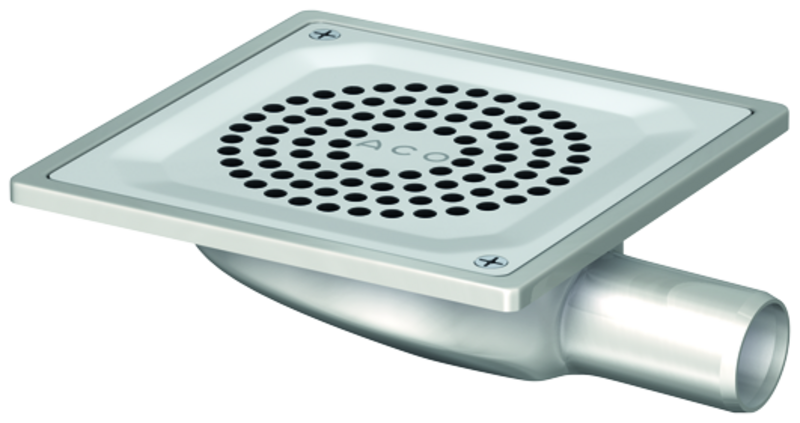

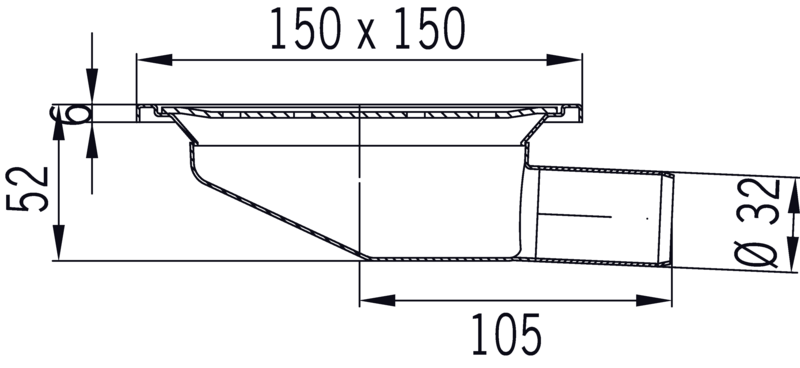

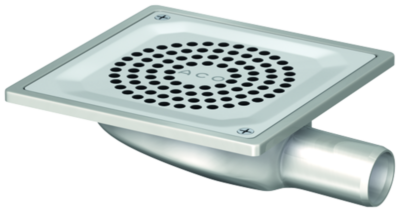

csm 400791 c3c2d44024csm 400791 1 2d64d6132e
  • Решітка
    150×150 мм
  • DN 32
    • Без сифону
    • Фіксована
      висота
0.75400791

Трапи EG 150 з сифоном, із фланцем під гідроізоляцію, сталь AISI 304

ЗображенняКреслення
(завантажити)		ОписПропускна
здатність, л/с		Артикул

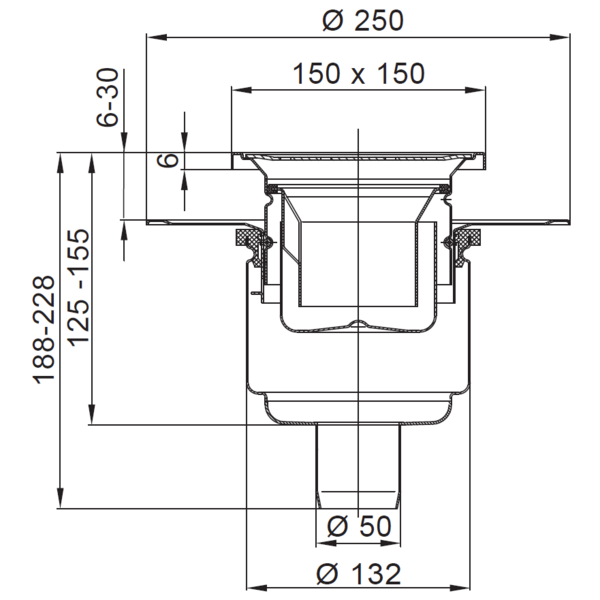

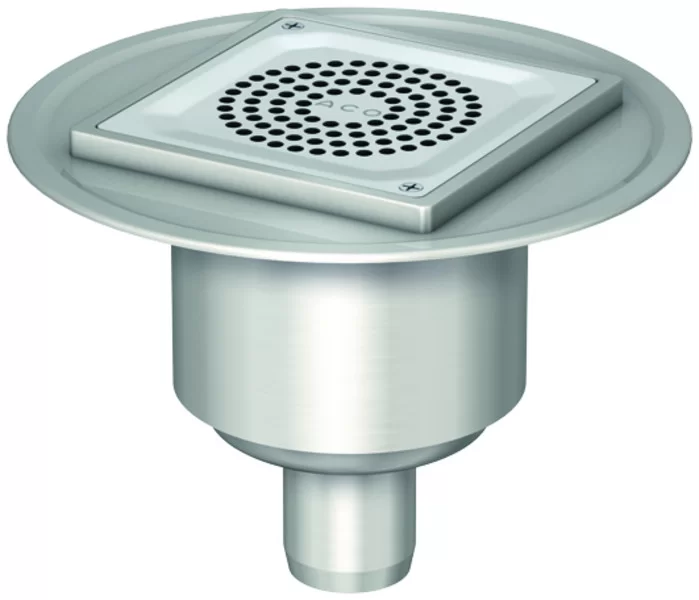

csm 405154 5ca1ab86facsm 405154 1 17e5f95980
  • Регулювання
    по висоті
  • Решітка
    150×150 мм
  • DN 50
1.2405154

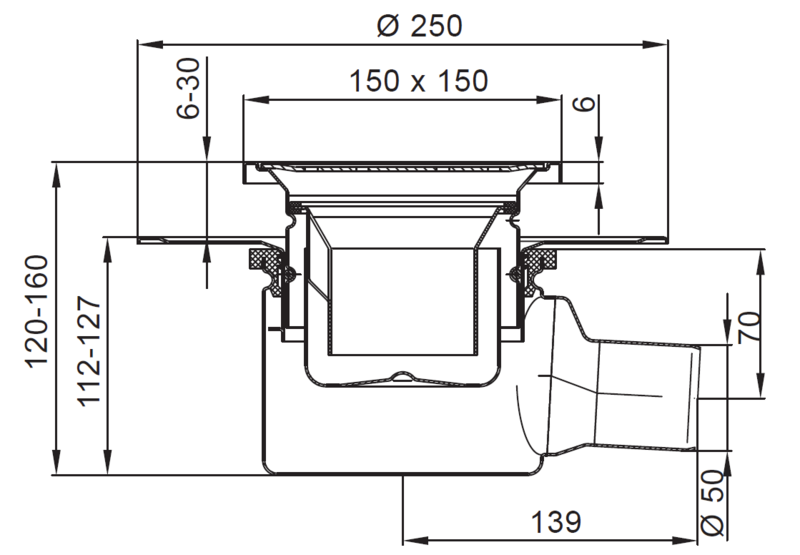

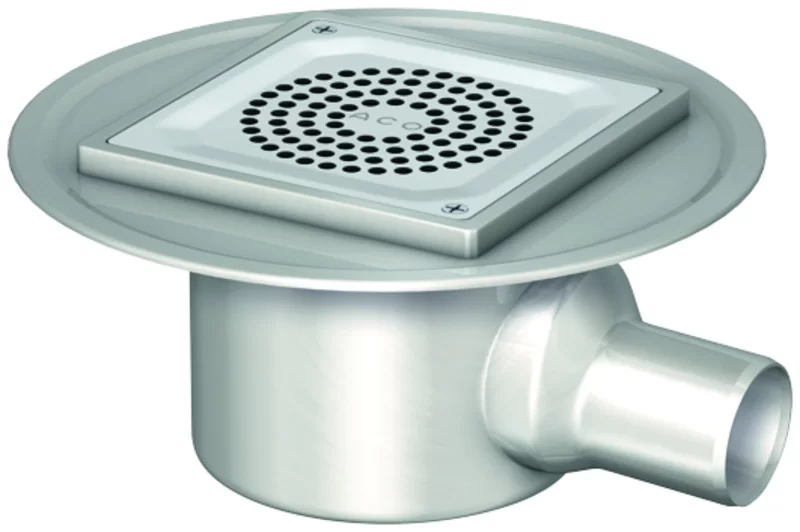

csm 405156 f8e7d349efcsm 405156 1 90549d82b6
  • Регулювання
    по висоті
  • Решітка
    150×150 мм
  • DN 50
1.2405156

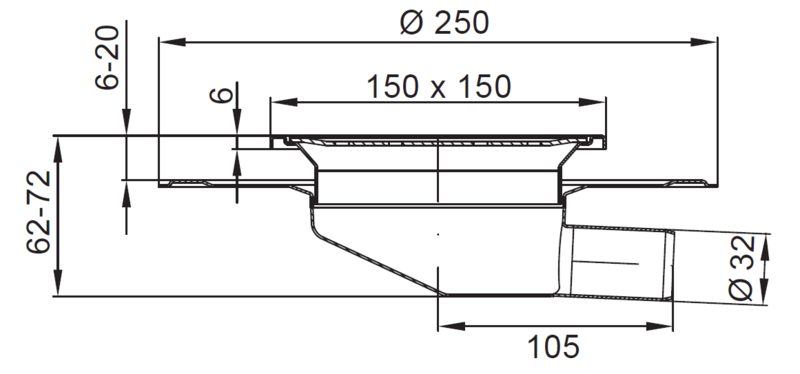

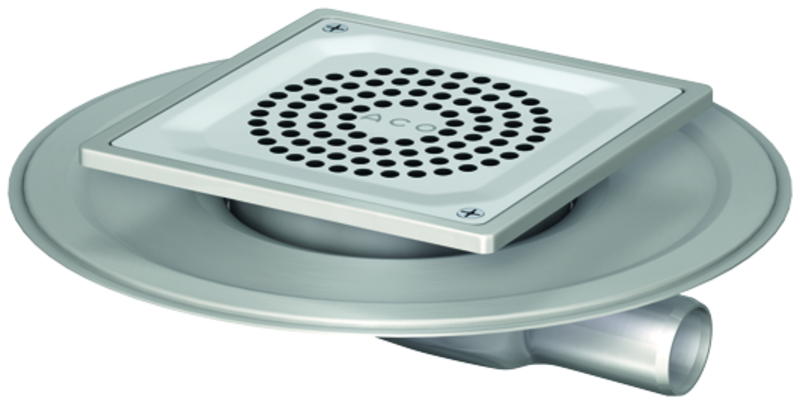

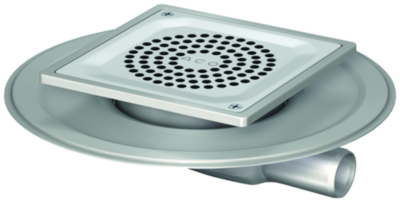

csm 400793 bf077c4a68csm 400793 1 7e7b479746
  • Регулювання
    по висоті
  • Решітка
    150×150 мм
  • DN 32
0.75400793

* Трапи EG 150 з сифоном, з вертикальним випуском, з прижимним фланцем для вінілових підлог, сталь AISI 304

ЗображенняКреслення
(завантажити)		ОписПропускна
здатність, л/с		Артикул

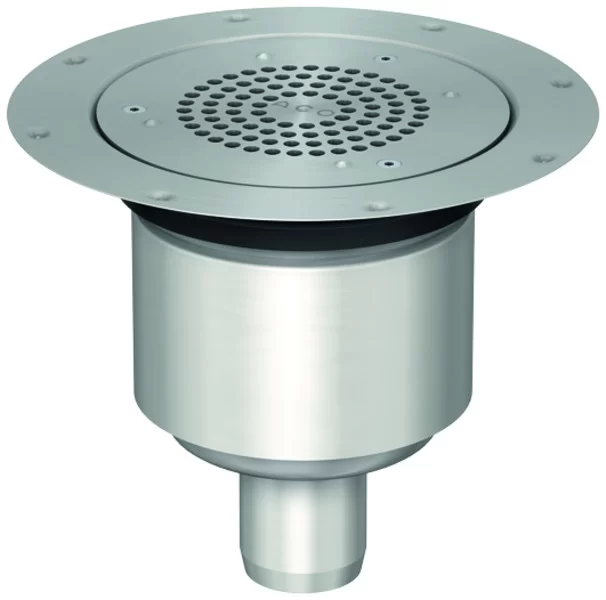

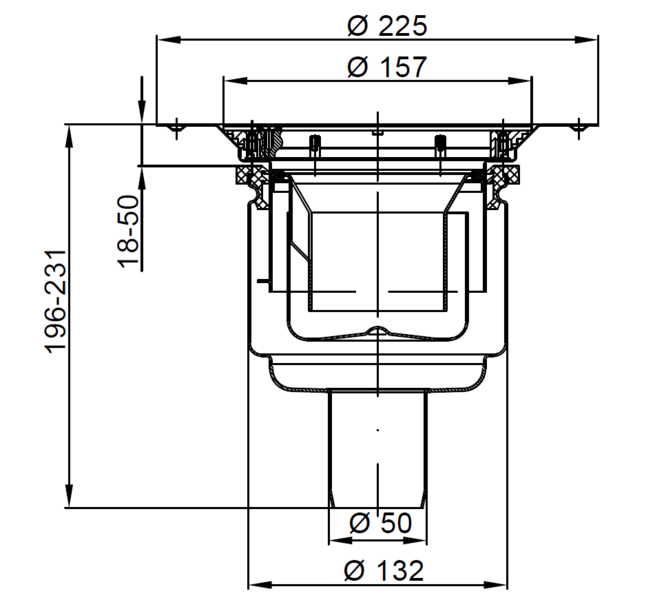

csm 405143 1d8688d4ebcsm 405143 1 23d04e9095
  • Регулювання
    по висоті
  • Діаметр
    решітки 157 мм
  • DN 50
1.2405143

* Трапи з горизонтальним випуском – за запитом
