Гігієнічні євроканали - нестандартні рішення

Гігієнічні євроканали ACO можуть бути виготовлені під замовлення різної довжини, в залежності від проектних вимог, для різних видів підлоги (бетон, плитка, наливні підлоги).

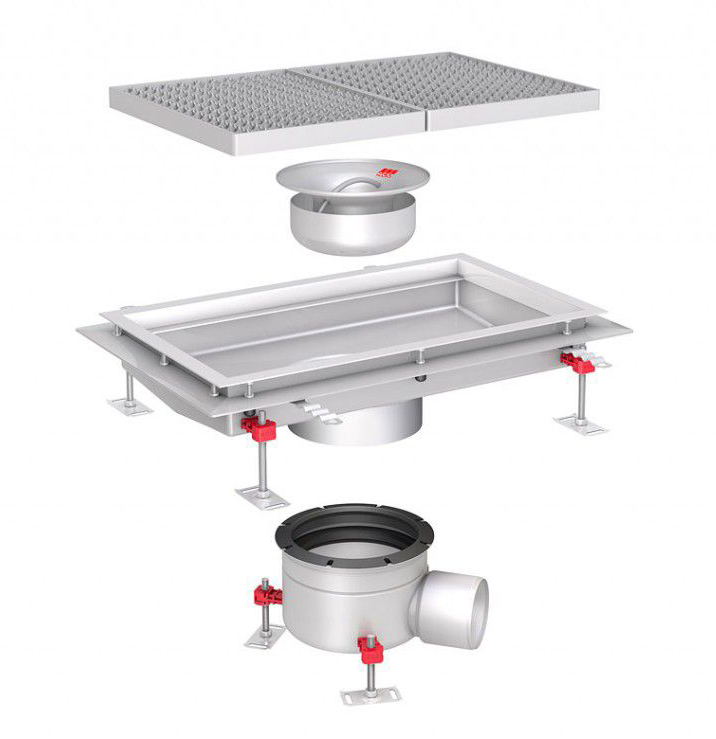

ACO hygienic box channel gully

Технічні характеристики:

  • Євроканали відповідають вимогам стандартів гігієни EHEDG 8, 13, 44; EN 1672 та EN ISO 14159;
  • Повний цикл обробки та пасивація;
  • Ширина каналу: від 200 мм до 800 мм;
  • Довжина каналу: за індивідуальним запитом;
  • Глибина каналу: за індивідуальним запитом;
  • Різні варіанти розташування випуску;
  • Підключення до трапів: серії 142, серії 157, серії 218;
  • Варіанти кромок: стандартна, з фланцем, для вінілових підлог;
  • Сифон з нержавіючої сталі, що легко виймається та очищується;
  • Кромка з заповненням;
  • Дно V-подібної форми шириною <300 мм;
  • Армоване дно шириною > 400 мм;
  • Мінімальний поздовжній ухил – 1%; мінімальний ухил секції – 5°;
  • Легке та надійне з’єднання нижньої частини трапа з каналом;
  • Ніжки для регулювання по висоті 60-110 мм;
  • Анкери для кріплення в бетоні;
  • Гігієнічні решітки з поверхнею, стійкою до ковзання;
  • Можлива опція – захисна кришка.

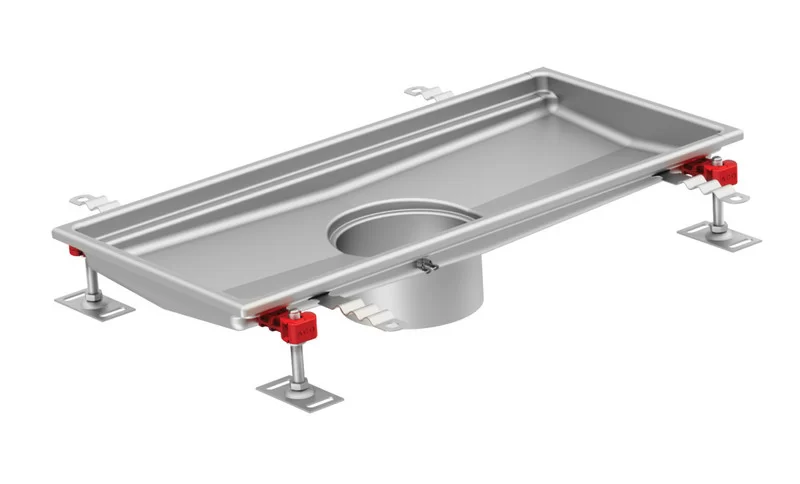

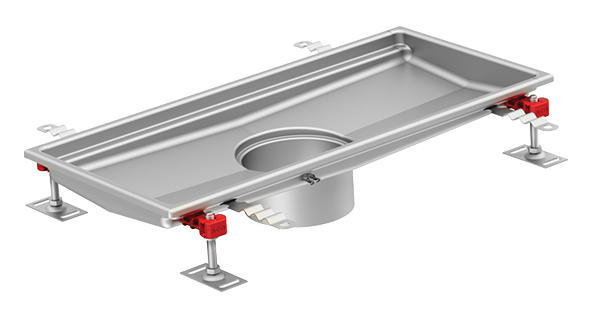

Стандартна кромка

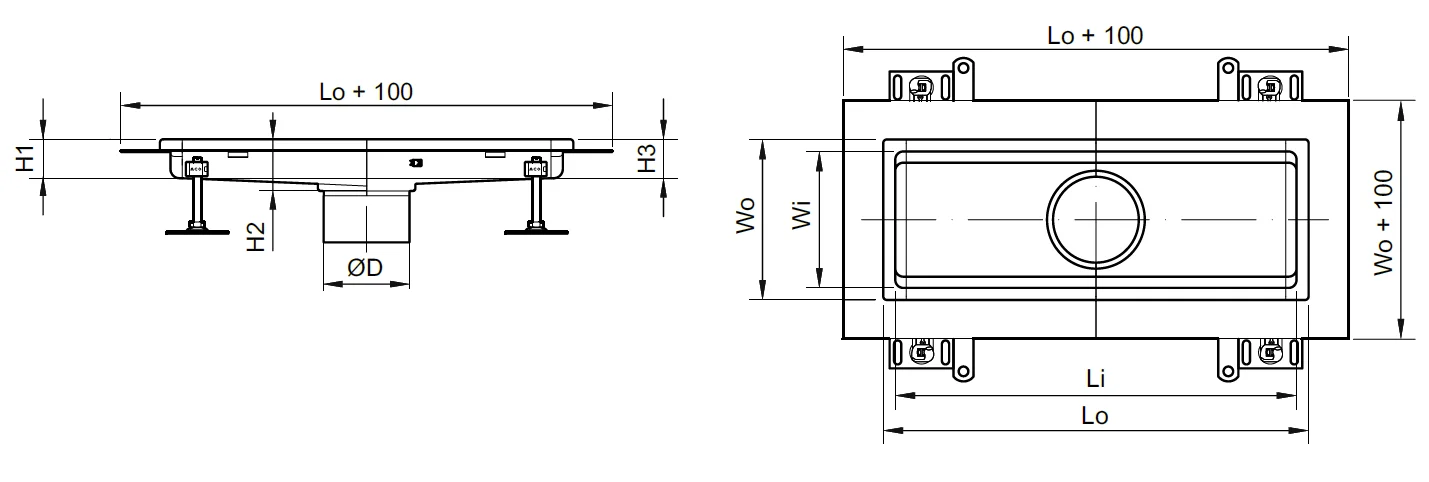

З фланцем

Для вінілових підлог

standartna kromka nestandartni rishennja
Ширина
(габаритна)
Wo (мм)
Ширина
(під решітку)
Wi (мм)
Довжина
Lo
Висота в точці
випуску канала
H2
Висота в
кінці канала
H1 та H3
200170За
запитом *
50-20050, 80, 110, 140
300270
400370
500470
600570
800770



* Канали довжиною більш ніж 6 м постачаються секціями по 6 м.

Ширина
(габаритна)
Wo (мм)
Ширина
(під решітку)
Wi (мм)
Довжина
Lo
Висота в точці
випуску канала
H2
Висота в
кінці канала
H1 та H3
200170За
запитом *
50-20050, 80, 110, 140
300270
400370
500470
600570
800770



* Канали довжиною більш ніж 6 м постачаються секціями по 6 м.
