Канал з вертикальним випуском

Фланець горизонтальний з 3-х сторін канала та вертикальний з однієї сторони для монтажу біля стіни. З вертикальним випуском. Канал з вертикальним фланцем дуже зручно використовувати для монтажу біля стіни. Фланець дозволяє зробити найбільш надійну гідроізоляцію.

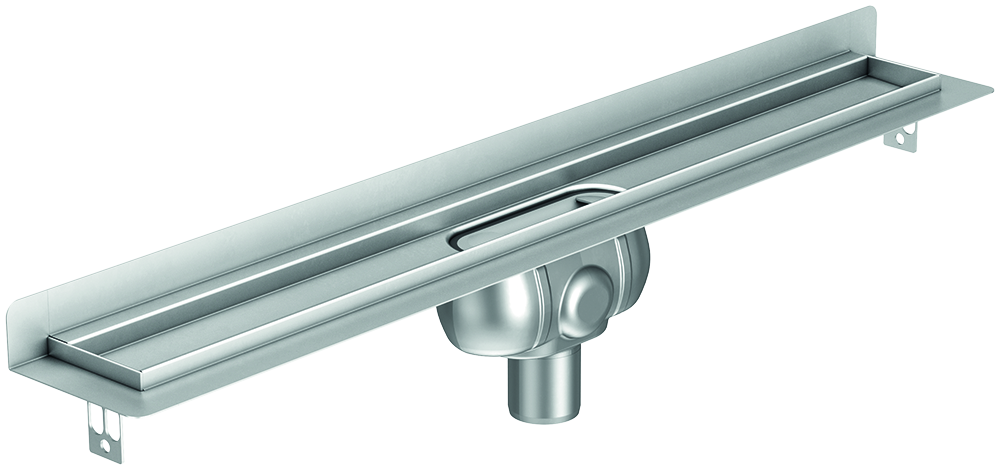

9010 91 80

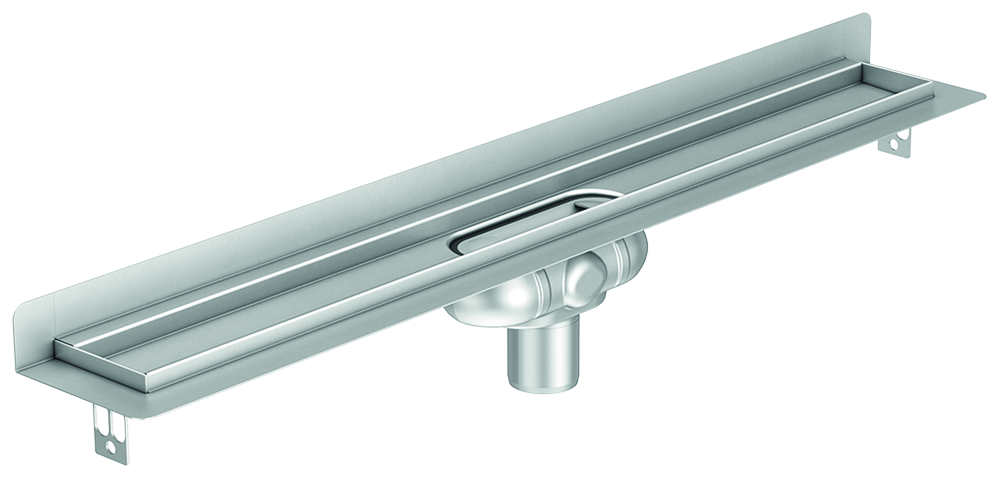

9010 91 87
Технічні характеристики:
  • Матеріал: нерж. сталь AISI 304
  • Клас навантаження: К3
  • Пропускна здатність:
    • стандартний сифон WS50 – 0,91 л/с (згідно EN 1253-1)
    • низький сифон WS25 – 0,62 л/с (згідно EN 1253-1)
  • Ширина канала – 70 мм
  • Випуск DN 50
  • Монтажна висота:
    • 92-140 мм (висота води в сифоні 50 мм)
    • 69-140 мм (висота води в сифоні 25 мм)
  • Тип фланцю: вертикальний з вертикальним випуском
  • Розбірна конструкція сифону
  • Легкий доступ та очищення
  • Фланець дозволяє виконати найбільш надійну гідроізоляцію.

Головні переваги:

  • Матеріал каналу та решітки – нерж. сталь AISI 304
  • Низька монтажна висота h=69 мм дозволяє використовувати канал під час ремонту в існуючій ванній кімнаті
  • Розбірний сифон, який легко виймається, надає простий доступ до каналізаційної труби
  • Висока пропускна здатність

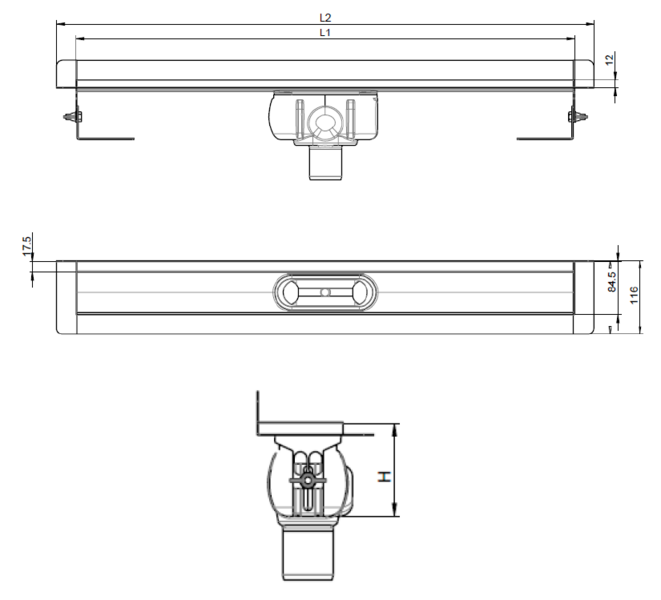

енняКресленняОписМонтажні розміриАртикул
L1,
мм		L2,
мм

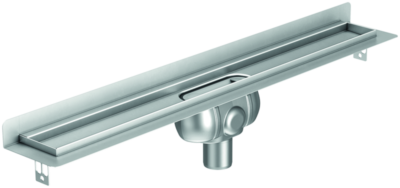

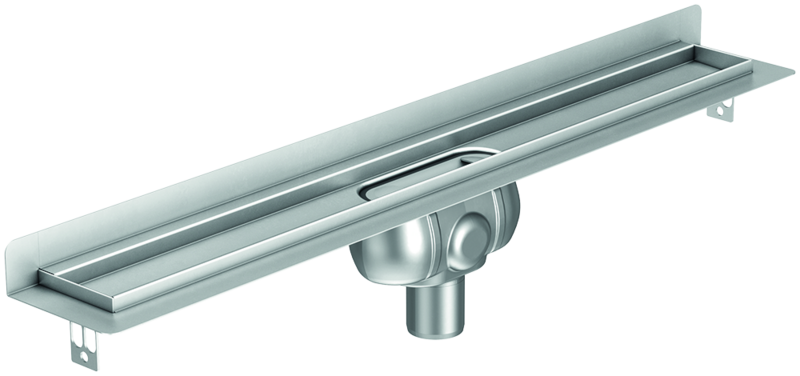

csm 9010 91 80 bfe57c1e59csm 9010 91 80 1 74c17209e5Душовий канал
ACO ShowerDrain C
з вертикальним
випуском,
Н= 92-140 мм,
Стандартний сифон		5856459010.91.80
6857459010.91.81
7858459010.91.82
8859459010.91.83
98510459010.91.84
108511459010.91.85
118512459010.91.86

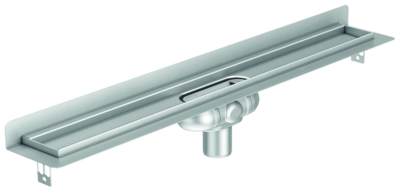

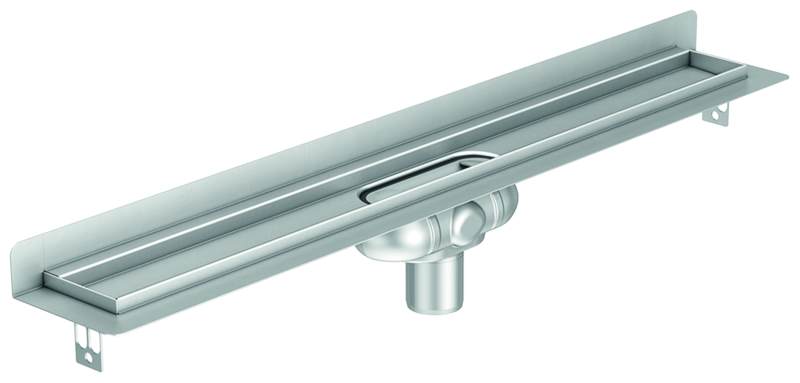

csm 9010 91 87 006a0c63edДушовий канал
ACO ShowerDrain C
з вертикальним
випуском,
Н=69-140 мм,
Низький сифон		5856459010.91.87
6857459010.91.88
7858459010.91.89
8859459010.91.90
98510459010.91.91
108511459010.91.92
118512459010.91.93
  • Матеріал: нерж. сталь AISI 304
  • 6 дизайнів
  • Довжини від 585 мм до 1185 мм
ACO megujult comfort zuhanyfolyoka racsok1
ACO megujult comfort zuhanyfolyoka racsok2
Хвиля
ЗображенняДовжина, ммАртикул
csm 9010 88 60 9b489eadbb585 мм9010.88.60
685 мм9010.88.61
785 мм9010.88.62
885 мм9010.88.63
985 мм9010.88.64
1085 мм9010.88.65
1185 мм9010.88.66
Квадрат
ЗображенняДовжина, ммАртикул
585 мм9010.88.67
685 мм9010.88.68
785 мм9010.88.69
885 мм9010.88.70
985 мм9010.88.71
1085 мм9010.88.72
1185 мм9010.88.73
Під плитку
ЗображенняДовжина, ммАртикул
585 мм9010.88.81
685 мм9010.88.82
785 мм9010.88.83
885 мм9010.88.84
985 мм9010.88.85
1085 мм9010.88.86
1185 мм9010.88.87
Massive
ЗображенняДовжина, ммАртикул
csm 9010 88 88 0893f7dd20585 мм9010.88.88
685 мм9010.88.89
785 мм9010.88.90
885 мм9010.88.91
985 мм9010.88.92
1085 мм9010.88.93
1185 мм9010.88.94
Лінія
ЗображенняДовжина, ммАртикул
csm 9010 88 74 67377f2984585 мм9010.88.74
685 мм9010.88.75
785 мм9010.88.76
885 мм9010.88.77
985 мм9010.88.78
1085 мм9010.88.79
1185 мм9010.88.80
Piano
ЗображенняДовжина, ммАртикул
csm 9010 87 56 7824eb158e585 мм9010.87.56
685 мм9010.87.57
785 мм9010.87.58
885 мм9010.87.59
985 мм9010.87.60
1085 мм9010.88.95
1185 мм9010.87.61
ЗображенняНазваОписАртикул
csm 9010 79 23 3815592ed5Сухий сифон ACO
EasyStop DN 40		До каналів АСО
ShowerDrain С
(з низьким сифоном)		9010.79.23
Сухий сифон ACO
EasyStop DN 50		До каналів АСО
ShowerDrain С
(з стандартним сифоном)		9010.79.24
