ACO LIPATOR

Сепаратор жиру ACO LIPATOR

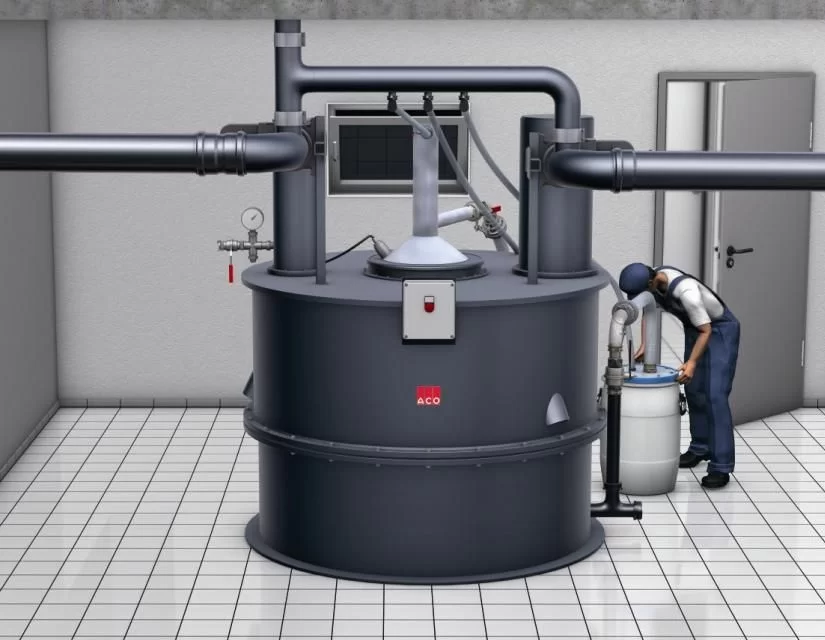

Жир та шлам з сепаратора відкачуються в спеціальні бочки, що дозволяє обслуговувати сепаратор без зупинки його роботи. Жир розріджується за допомогою нагрівального елементу, розташованого в верхньому конусі та надходить в бочки об’ємом 60 л (можлива також установка накопичувача місткістю до 1м3).

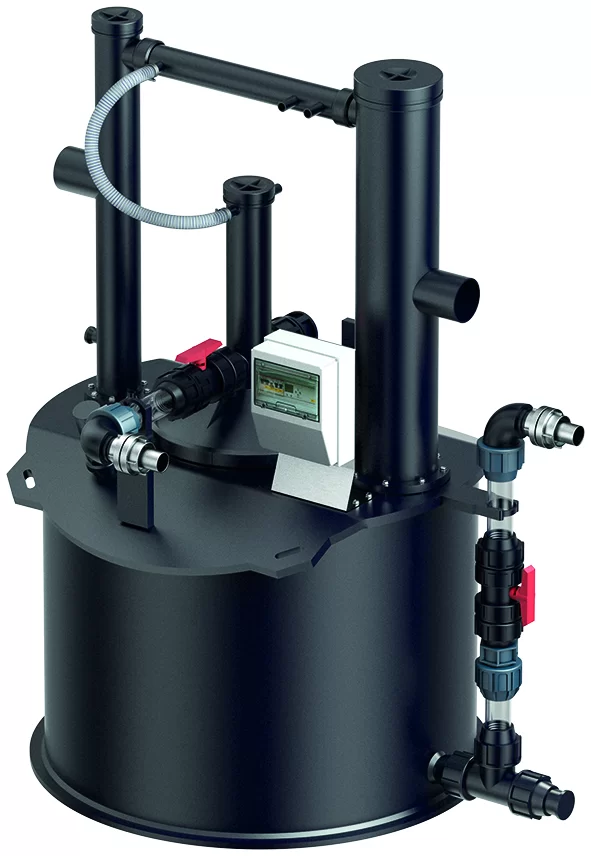

LIPATOR - PE

Сепаратор жиру з поліетилену

Cепаратори, виготовлені з поліетилену РЕНD, мають вбудований відстійник та встановлюються в незамерзаючих приміщеннях. Надійна та міцна конструкція сепаратора забезпечує тривалий термін експлуатаціїї-25 років.

Технічні особливості:

Оптимальне рішення для розташування в приміщеннях, де немає можливості прямого доступу асенізаційної машини
Відповідіність нормам EN 1825-1 номінальних розмірів NS (4/10/20/25)
Зона накопичення жиру та осаду має форму конусу
Підключення труби входу/виходу DN 100/150 або 200 (OD 110/160 або 200)
Вентиляційний міст для з’єднання вхідних та вихідних патрубків
Автоматичне видалення жиру та осаду
Електричний нагрівальний елемент для гомогенізації жирового шару
Пристрій для заповнення з регулятором тиску
Проба жиру для визначення максимального жирового шару
Компресор постачання повітря для кулькових клапанів
Пульт керування для змішувача, нагрівального елемента, пристрій заповнення, проба жиру, видалення жиру та осаду

Базова комплектація В

відкачування та очищення проводиться через кришку

Рівень комплектації 1

з трубою відкачування

Рівень комплектації 2

з трубою для відкачування
з компресором для миття під високим тиском
з ручним керуванням
з можливістю установки насоса відкачування (опція)

Рівень комплектації 3

з трубою для відкачування
з компресором для миття під високим тиском
з автоматичним управлінням
з можливістю установки насоса відкачування (опція)

Комплектація показана на прикладі овального сепаратора жиру з нержавіючої сталі. Для інших матеріалів і форм внутрішніх сепараторів комплектація аналогічна.

Ном. розмір NS	Діаметр DN	Розміри LxWxH/ ∅DxH, мм	V жиру, л	V заг., л	Вага (порожній), кг	Вага (заповнений), кг	Артикул зі змішувачем
1	100	880x660x1830	30	150	70	220	3570.40.10
2	100	1750x700x1980	65	450	100	550	3571.40.10
4	100	∅980×445	80	570	150	720	3574.40.10
10	150	∅1660×660	120	1570	280	1700	3580.40.10
20	200	∅1920×700	160	2250	340	1850	3590.40.10
25	200	∅1920×700	160	2500	340	2870	3595.40.10

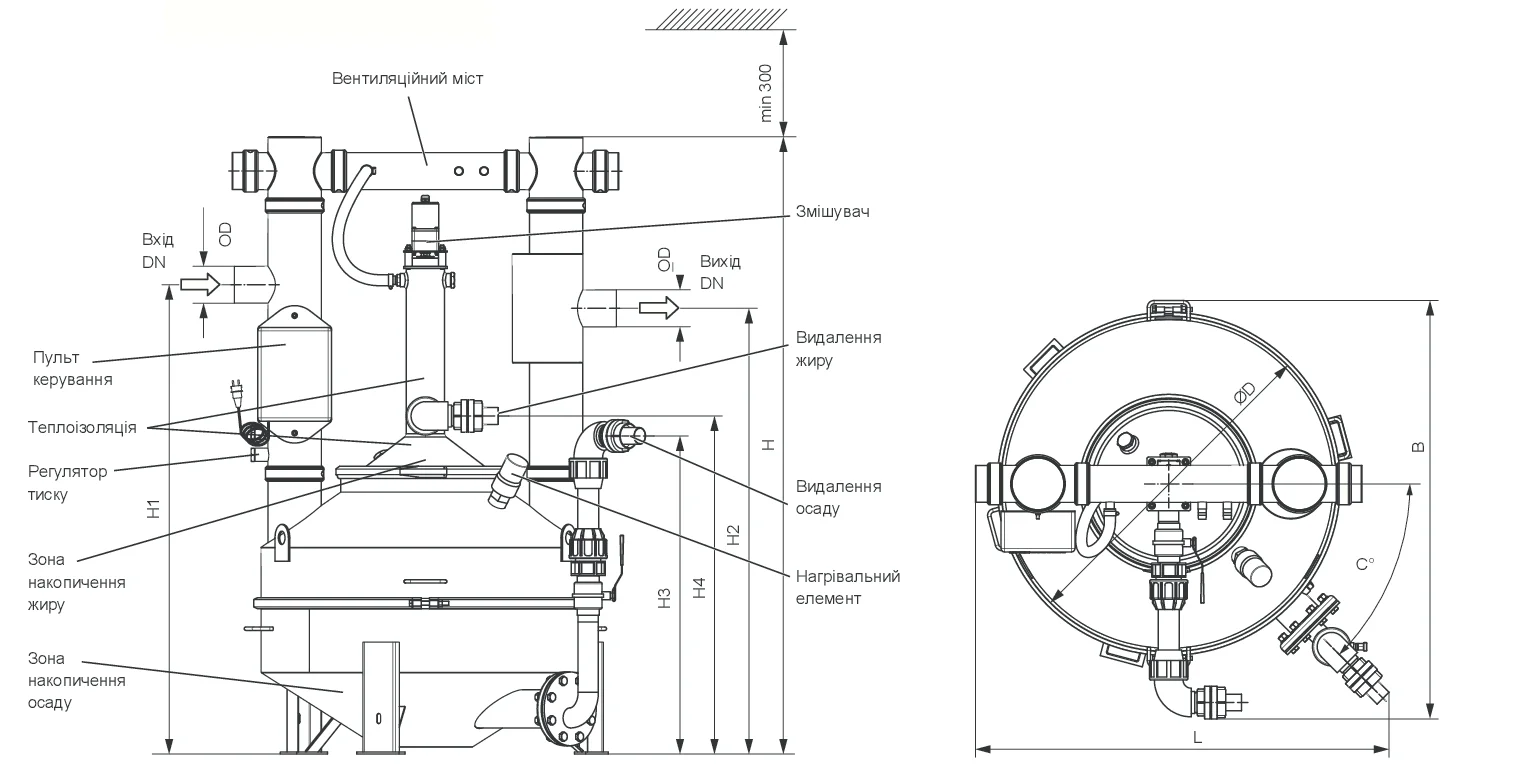

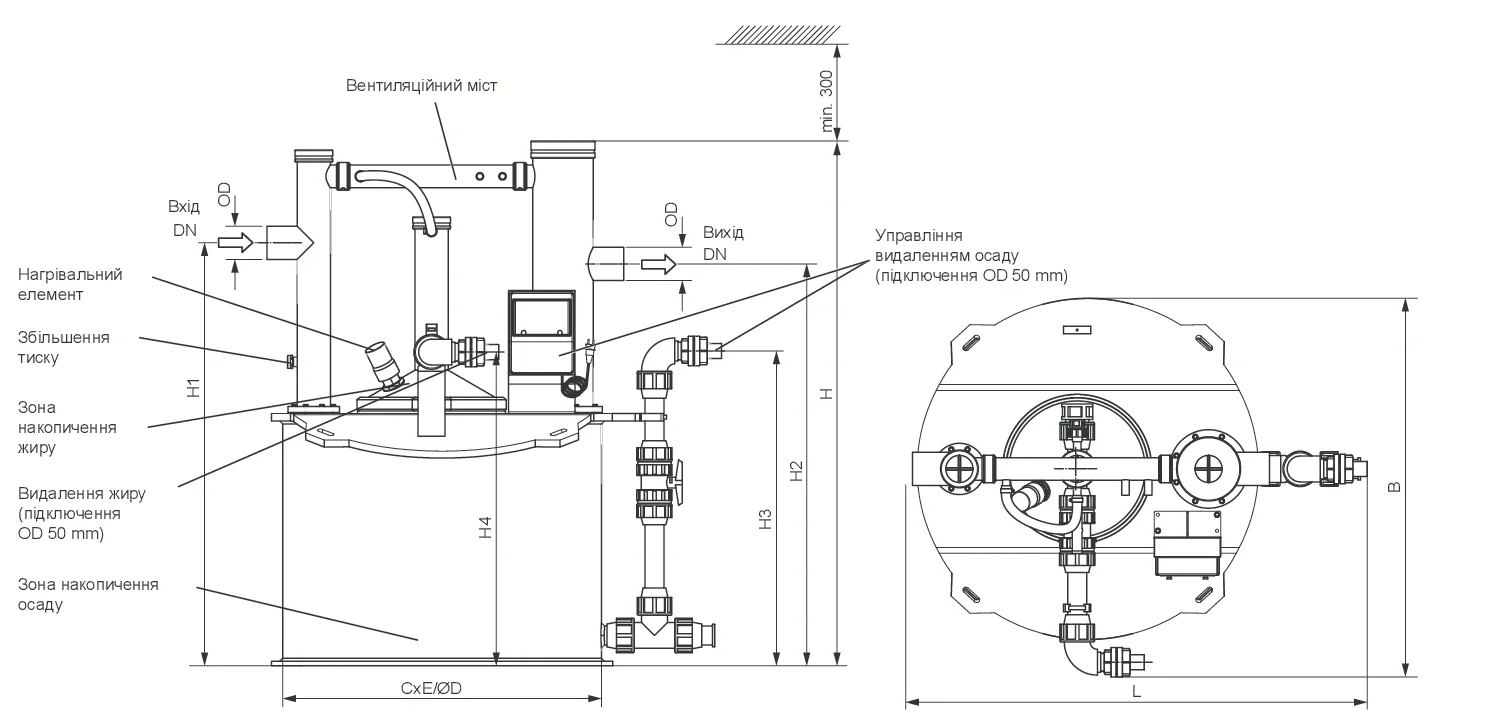

Ном. розмір NS	OD, мм	L, мм	B, мм	C,°	E,°	∅D, мм	H1, мм	H2, мм	H3, мм	H4, мм	H, мм
1	110	1020	830	660	660	–	1510	1440	1040	1210	1830
2	110	1740	850	1060	700	–	1580	1510	1020	1365	1980
4	110	1500	1270	–	–	1055	1400	1330	1060	1030	1830
10	160	1990	1530	–	–	1525	1800	1730	1060	1375	2210
20	200	2240	1910	–	–	1775	1900	1830	1060	1435	2320
25	200	2240	1910	–	–	1775	2000	1930	1060	1535	2420

Загальна інформація

АСО Каталог Cепаратори жиру	pdf
стр.38 ACO LIPATOR ® -PE	pdf

Комплектуючі до сепараторів жиру

Рекомендації з монтажу

АСО Монтаж сепараторів жиру в приміщенні

pdf

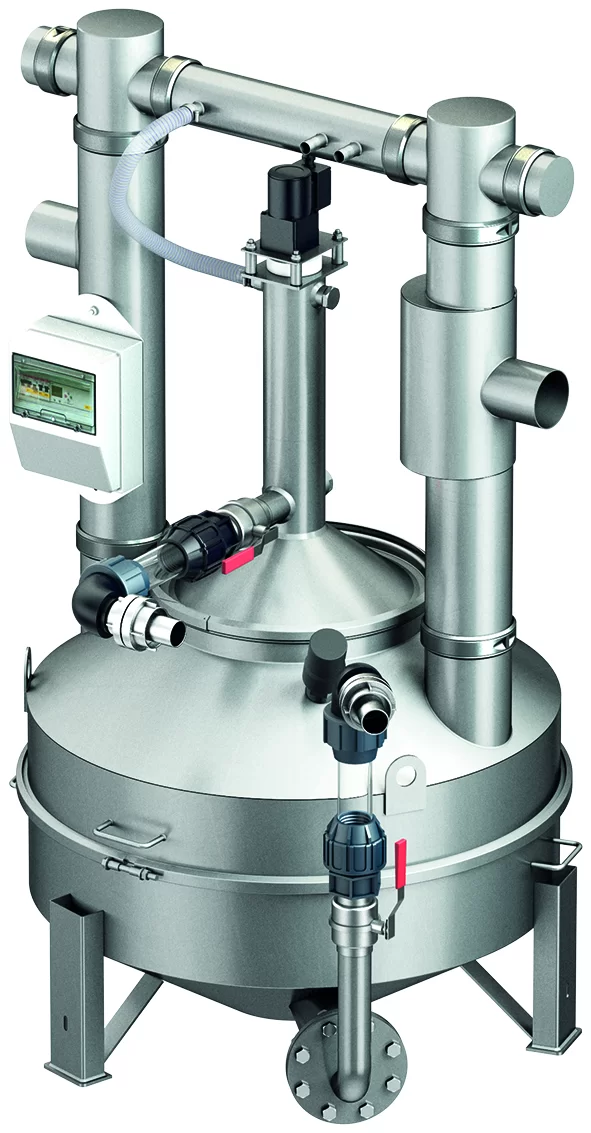

LIPATOR - VA

Сепаратор жиру з нержавіючої сталі

Cепаратори, виготовлені з нержавіючої сталі AISI 304, мають вбудований відстійник та встановлюються в незамерзаючих приміщеннях. Надійна та міцна конструкція сепаратора забезпечує тривалий термін експлуатаціїї-25 років.
