Сепаратори жиру з армованого бетону ACO Lipumax
Сепаратори жиру для встановлення в ґрунті:
- монолітний корпус, з гідротехнічного бетону C35/45 XF1, XA1, XC2, покритий додатково покраскою, стійкою до агресивних середовищ
- клас навантаження – до D400
- монтажна глибина – до 5,5 м по лотку труби
Застосування:
Сепаратор із вбудованою відстійною частиною встановлюється в ґрунт із підключенням до каналізаційної мережі. Призначений для видалення технологічних жирів і масел рослинного і тваринного походження з виробничих стоків.
Переваги:
- висока міцність корпуса;
- відповідність нормам EN 1825;
- можливість встановлення на глибину більше 5м.
Надставні елементи для сепараторів з армованого бетону

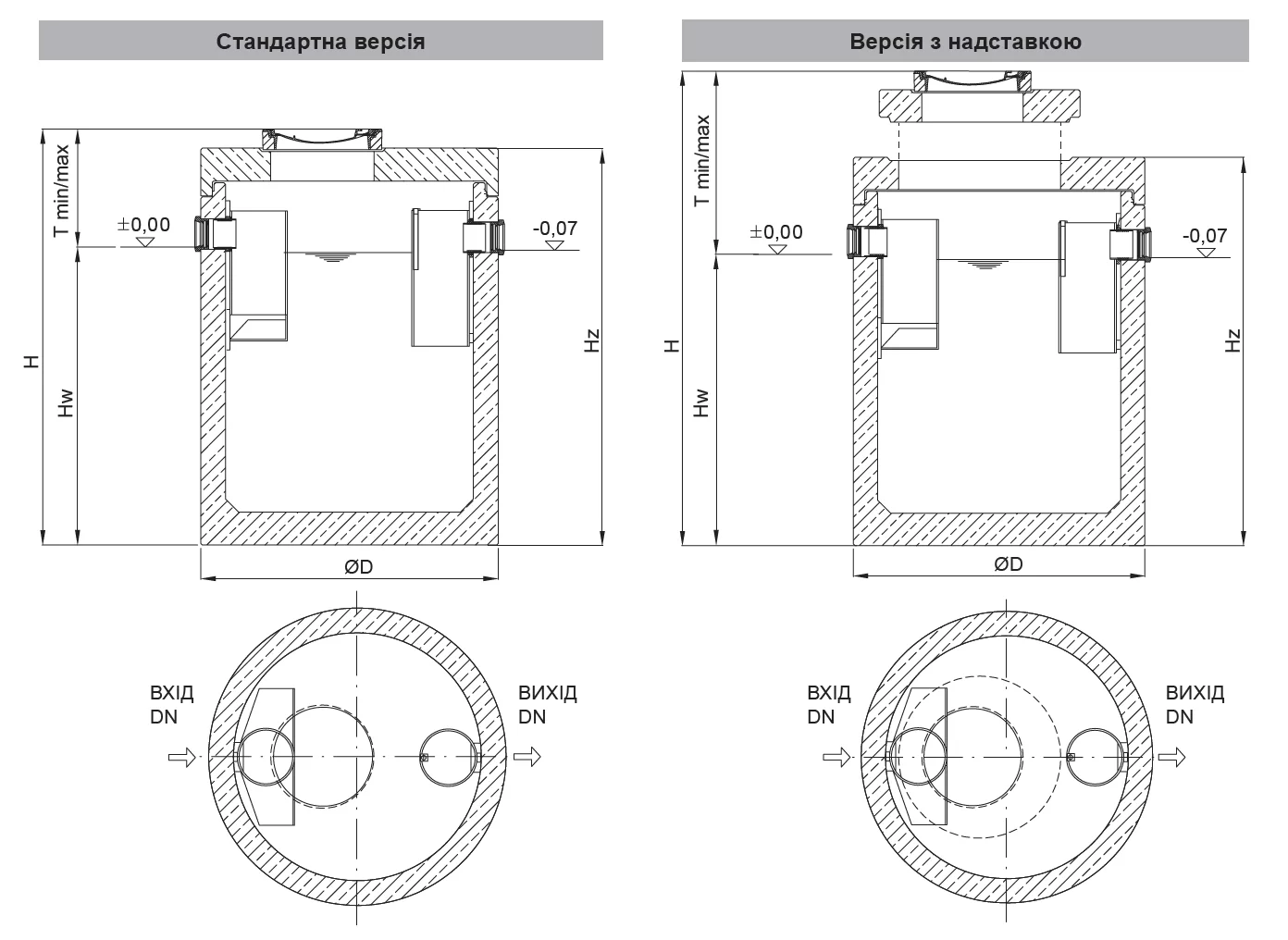

Креслення
Креслення ACO Lipumax
Креслення бетонних сепараторів жиру з можливістю регулювання висоти
| 4/800 726.148AN | |
| 7/700 726.160AN | |
| 7/1400 726.174AN | |
| 10/1000 726.186AN | |
| 10/2000 726.198AN | |
| 15/1500 726.210AN | |
| 15/3000 726.222AN | |
| 20/2000 726.234AN | |
| 25/2500 726.246AN | pdf |
Креслення бетонних сепараторів жиру стандарт
| 1/2/200 726.114AS | |
| 1/100 726.102AS | |
| 2/400 726.126AS | |
| 4/400 726.138AS | |
| 4/800 726.148AS | |
| 7/700 726.160AS | |
| 7/1400 726.174AS | |
| 10/1000 726.186AS | |
| 10/2000 726.198AS | |
| 15/1500 726.210AS | |
| 15/3000 726.222AS | |
| 20/2000 726.234AS | |
| 25/2500 726.246AS |
Рекомендації з монтажу
| АСО Монтаж бетонного сепаратора |
