Сепаратори жиру з полімерних матеріалів ACO Lipumax P

aco lipumax p

Сепаратори жиру для встановлення в ґрунті:

  • корпус із поліетилену, виготовленого методом безшовного лиття
  • екологічно чистий матеріал
  • клас навантаження – до D400 при використанні розвантажувальної плити
  • рекомендована монтажна глибина – до 2 м по лотку труби

Lipumax P-B – базова модель

Lipumax P B
  • Очищення сепаратора виконується через люк
  • Враховуючи особливості очищення, рекомендується встановлювати сепаратори в місцях, де процес очищення не спричинить за собою незручності
  • Корпус виготовлений методом безшовного лиття
  • Матеріал-поліетилен високої щільності (РЕНD)
  • Монтажна висота сепаратора (від поверхні землі до вхідного отвору) варіюється від 450 мм до 2000 мм, в залежності від класу навантаження і номінального розміру
  • Герметичність споруди

Важливо! До стандартної комплектації входить лише корпус сепаратора. Надставні елементи з люком замовляються окремо.

LIPUMAX P size
Ном. р-р, л/с Вхід/ вихід, мм Об’єм жиру, л Заг. об’єм, л D, мм H, мм H1, мм H2, мм Вага, кг Артикул сірий
NS 2 100 270 720 110 1377 1015 945 63 3202.80.00
NS 2 100 270 930 110 1594 1235 1165 79 3202.80.10
NS 4 100 270 930 110 1594 1235 1165 79 3204.80.00
NS 4 100 270 1465 110 2129 1745 1675 89 3204.80.10
NS 5.5 150 230 1465 160 2129 1745 1675 93 3205.80.00
NS 5.5 150 230 1960 160 2611 2226 2156 108 3205.80.10
NS 7 150 285 1675 160 2346 1960 1890 108 3207.80.00
NS 8.5 150 360 1900 160 2558 2172 2102 115 3208.80.00
NS 10 150 415 2170 160 2828 2443 2373 125 3210.80.00

Надставки для під клас навантаження А15

  • Навантаження А 15 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 600мм
  • Герметичний люк
  • Надставний елемент із пластику
    * Для арт. 3300.14.00 без пластикової надставки, тільки бетонна рама і чавунний люк А15
    * Для арт. 3300.14.01 і 3300.14.02 з пластикової надставкою
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] 420 420 420 420 445 445 445 445 445 145 3300. 14.00
720– 1020 720– 1985 720– 1020 720– 1020 745– 1045 745– 1045 745– 1045 745– 1045 745– 1045 170 3300. 14.01
720– 1985 720– 1985 720– 1985 720– 1830 745– 1855 745– 1370 1745– 1640 745– 1430 745– 1160 193 3300. 14.02

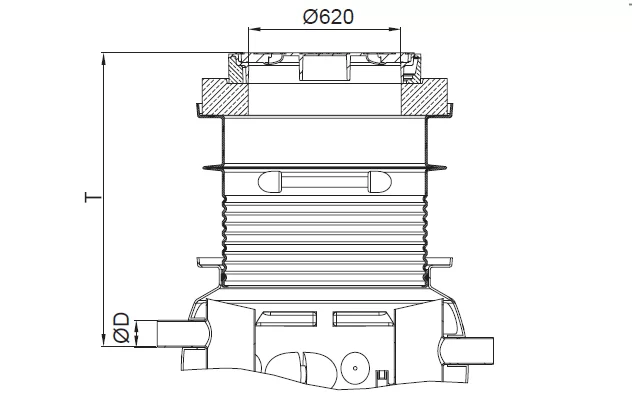

Надставки для під клас навантаження В125

  • Навантаження В 125 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 620 мм
  • Герметичний люк
  • Діаметр надставної бетонної плити Ø 1000 мм х 150 мм
  • Надставний елемент із пластику
    * Для арт. 3300.15.00 без пластикової надставки, тільки бетонна рама і чавунний люк B125
    * Для арт. 3300.15.01 і 3300.15.02 з пластиковою надставкою
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] 585 585 585 585 610 610 610 610 610 282 3300. 15.00
885– 1195 885– 1195 885– 1195 885– 1195 910– 1220 910– 1220 910– 1220 910– 1220 910– 1220 307 3300. 15.01
885– 1985 885– 1985 885– 1985 885– 1830 910– 1855 910– 1370 910– 1640 910– 1430 910– 1160 330 3300. 15.02

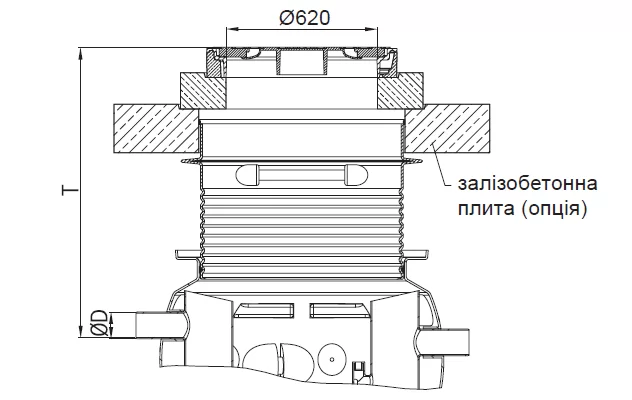

Надставки для під клас навантаження D400

  • Навантаження D 400 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 620 мм
  • Герметичний люк
  • Діаметр надставної бетонної плити Ø 1000 мм х 150 мм
  • Надставний елемент із пластику
  • Можлива комплектація плитою розподілу навантаження з бетону Ø 1500 мм х 200 мм
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] без зал. плити 865- 1985 865- 1985 865- 1985 865- 1830 890- 1855 890- 1370 890- 1640 890- 1430 890- 1160 330 3300. 17.00
T [мм] із зал. плитою 865- 1985 865- 1985 865- 1985 865- 1830 890- 1855 890- 1370 890- 1640 890- 1430 890- 1160 1030 3300. 16.00
Загальна інформація
АСО Каталог Cепаратори жируpdf
стр. 13, 17 ACO LIPUMAX P-Bpdf
Комплектуючі до сепараторів жиру
АСО Комплектуючі до сепараторів жируpdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf

Lipumax P-D – Рівень комплектації 1

LIPUMAX P D
  • Основна відмінність даної моделі від базової в тому, що в корпус сепаратора вбудований напірний трубопровід, через який здійснюється обслуговування сепаратора. Муфта для підключення шланга асенізаційної машини Storz-75 B з кришкою (пожежна гайка 75) має бути виведена на фасад будівлі
  • Комплектація з використанням напірної труби DN 65

Важливо! До стандартної комплектації входить лише корпус сепаратора. Надставні елементи з люком замовляються окремо.

Lipumax P B size
Ном. р-р, л/с Вхід/ вихід, мм Об’єм жиру, л Заг. об’єм, л D, мм H, мм H1, мм H2, мм Вага, кг Артикул сірий
NS 2 DN 100 270 720 110 1377 1015 945 66 3202.81.00
NS 2 DN 100 270 930 110 1594 1235 1165 81 3202.81.10
NS 4 DN 100 270 930 110 1594 1235 1165 81 3204.81.00
NS 4 DN 100 270 1465 110 2129 1745 1675 92 3204.81.10
NS 5.5 DN 150 230 1465 160 2129 1745 1675 95 3205.81.00
NS 5.5 DN 150 230 1960 160 2611 2226 2156 111 3205.81.10
NS 7 DN 150 285 1675 160 2346 1960 1890 111 3207.81.00
NS 8.5 DN 150 360 1900 160 2558 2172 2102 118 3208.81.00
NS 10 DN 150 415 2170 160 2828 2443 2373 128 3210.81.00

Надставки для під клас навантаження А15

  • Навантаження А 15 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 600мм
  • Герметичний люк
  • Надставний елемент із пластику
    * Для арт. 3300.14.00 без пластикової надставки, тільки бетонна рама і чавунний люк А15
    * Для арт. 3300.14.01 і 3300.14.02 з пластикової надставкою
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] 420 420 420 420 445 445 445 445 445 145 3300. 14.00
720– 1020 720– 1985 720– 1020 720– 1020 745– 1045 745– 1045 745– 1045 745– 1045 745– 1045 170 3300. 14.01
720– 1985 720– 1985 720– 1985 720– 1830 745– 1855 745– 1370 1745– 1640 745– 1430 745– 1160 193 3300. 14.02

Надставки для під клас навантаження В125

  • Навантаження В 125 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 620 мм
  • Герметичний люк
  • Діаметр надставної бетонної плити Ø 1000 мм х 150 мм
  • Надставний елемент із пластику
    * Для арт. 3300.15.00 без пластикової надставки, тільки бетонна рама і чавунний люк B125
    * Для арт. 3300.15.01 і 3300.15.02 з пластиковою надставкою
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] 585 585 585 585 610 610 610 610 610 282 3300. 15.00
885– 1195 885– 1195 885– 1195 885– 1195 910– 1220 910– 1220 910– 1220 910– 1220 910– 1220 307 3300. 15.01
885– 1985 885– 1985 885– 1985 885– 1830 910– 1855 910– 1370 910– 1640 910– 1430 910– 1160 330 3300. 15.02

Надставки для під клас навантаження D400

  • Навантаження D 400 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 620 мм
  • Герметичний люк
  • Діаметр надставної бетонної плити Ø 1000 мм х 150 мм
  • Надставний елемент із пластику
  • Можлива комплектація плитою розподілу навантаження з бетону Ø 1500 мм х 200 мм
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] без зал. плити 865- 1985 865- 1985 865- 1985 865- 1830 890- 1855 890- 1370 890- 1640 890- 1430 890- 1160 330 3300. 17.00
T [мм] із зал. плитою 865- 1985 865- 1985 865- 1985 865- 1830 890- 1855 890- 1370 890- 1640 890- 1430 890- 1160 1030 3300. 16.00
Загальна інформація
АСО Каталог Cепаратори жируpdf
стр. 14, 17 ACO Lipumax P-Dpdf
Комплектуючі до сепараторів жиру
АСО Комплектуючі до сепараторів жируpdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf

Lipumax P-DМ – Рівень комплектації 2

4 0
  • Комплектація з внутрішнім миючим пристроєм
  • Основна відмінність даної моделі від рівня комплектації 1 в тому, що сепаратор обладнаний миючим пристроєм, що забезпечує ефективне очищення без необхідності відкриття люка:
  • Ручне управління очищенням- Номінальний тиск: 175 Bar
  • Пропускна здатність: 13 л/хв
  • Підведення електрики: 400 В / 50 Гц / 16 A / 3.9 кВ

Важливо! До стандартної комплектації входить лише корпус сепаратора. Надставні елементи з люком замовляються окремо. Насос не входить до комплектації.

LIPUMAX P DM size
Ном. р-р, л/с Вхід/ вихід, мм Об’єм жиру, л Заг. об’єм, л D, мм H, мм H1, мм H2, мм Вага, кг Артикул сірий
NS 2 DN 100 270 720 110 1377 1015 945 119 3202.82.00
NS 2 DN 100 270 930 110 1594 1235 1165 134 3202.82.10
NS 4 DN 100 270 930 110 1594 1235 1165 134 3204.82.00
NS 4 DN 100 270 1465 110 2129 1745 1675 145 3204.82.10
NS 5.5 DN 150 230 1465 160 2129 1745 1675 148 3205.82.00
NS 5.5 DN 150 230 1960 160 2611 2226 2156 164 3205.82.10
NS 7 DN 150 285 1675 160 2346 1960 1890 164 3207.82.00
NS 8.5 DN 150 360 1900 160 2558 2172 2102 171 3208.82.00
NS 10 DN 150 415 2170 160 2828 2443 2373 181 3210.82.00

Надставки для під клас навантаження А15

  • Навантаження А 15 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 600мм
  • Герметичний люк
  • Надставний елемент із пластику
    * Для арт. 3300.14.00 без пластикової надставки, тільки бетонна рама і чавунний люк А15
    * Для арт. 3300.14.01 і 3300.14.02 з пластикової надставкою
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] 420 420 420 420 445 445 445 445 445 145 3300. 14.00
720– 1020 720– 1985 720– 1020 720– 1020 745– 1045 745– 1045 745– 1045 745– 1045 745– 1045 170 3300. 14.01
720– 1985 720– 1985 720– 1985 720– 1830 745– 1855 745– 1370 1745– 1640 745– 1430 745– 1160 193 3300. 14.02

Надставки для під клас навантаження В125

  • Навантаження В 125 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 620 мм
  • Герметичний люк
  • Діаметр надставної бетонної плити Ø 1000 мм х 150 мм
  • Надставний елемент із пластику
    * Для арт. 3300.15.00 без пластикової надставки, тільки бетонна рама і чавунний люк B125
    * Для арт. 3300.15.01 і 3300.15.02 з пластиковою надставкою
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] 585 585 585 585 610 610 610 610 610 282 3300. 15.00
885– 1195 885– 1195 885– 1195 885– 1195 910– 1220 910– 1220 910– 1220 910– 1220 910– 1220 307 3300. 15.01
885– 1985 885– 1985 885– 1985 885– 1830 910– 1855 910– 1370 910– 1640 910– 1430 910– 1160 330 3300. 15.02

Надставки для під клас навантаження D400

  • Навантаження D 400 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 620 мм
  • Герметичний люк
  • Діаметр надставної бетонної плити Ø 1000 мм х 150 мм
  • Надставний елемент із пластику
  • Можлива комплектація плитою розподілу навантаження з бетону Ø 1500 мм х 200 мм
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] без зал. плити 865- 1985 865- 1985 865- 1985 865- 1830 890- 1855 890- 1370 890- 1640 890- 1430 890- 1160 330 3300. 17.00
T [мм] із зал. плитою 865- 1985 865- 1985 865- 1985 865- 1830 890- 1855 890- 1370 890- 1640 890- 1430 890- 1160 1030 3300. 16.00
Загальна інформація
АСО Каталог Cепаратори жируpdf
стр. 15, 17 ACO Lipumax P-DMpdf
Комплектуючі до сепараторів жиру
АСО Комплектуючі до сепараторів жируpdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf

Lipumax P-DA – Рівень комплектації 3

LIPUMAX P DM
  • Комплектація з автоматичною системою очищення сепаратора
  • Повністю автоматизований процес очищення сепаратора
  • Можливість програмування періодів очищення згідно потреб клієнта
  • Заповнення водою відбувається через вбудований кульковий кран, діаметр підключення холодної води R ¾

Важливо! До стандартної комплектації входить лише корпус сепаратора. Надставні елементи з люком замовляються окремо. Насос не входить до комплектації.

LIPUMAX P DA size
Ном. р-р, л/с Вхід/ вихід, мм Об’єм жиру, л Заг. об’єм, л D, мм H, мм H1, мм H2, мм Вага, кг Артикул сірий
NS 2 DN 100 270 720 110 1377 1015 945 123 3202.83.00
NS 2 DN 100 270 930 110 1594 1235 1165 138 3202.83.10
NS 4 DN 100 270 930 110 1594 1235 1165 138 3204.83.00
NS 4 DN 100 270 1465 110 2129 1745 1675 149 3204.83.10
NS 5.5 DN 150 230 1465 160 2129 1745 1675 152 3205.83.00
NS 5.5 DN 150 230 1960 160 2611 2226 2156 167 3205.83.10
NS 7 DN 150 285 1675 160 2346 1960 1890 168 3207.83.00
NS 8.5 DN 150 360 1900 160 2558 2172 2102 175 3208.83.00
NS 10 DN 150 415 2170 160 2828 2443 2373 185 3210.83.00

Надставки для під клас навантаження А15

  • Навантаження А 15 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 600мм
  • Герметичний люк
  • Надставний елемент із пластику
    * Для арт. 3300.14.00 без пластикової надставки, тільки бетонна рама і чавунний люк А15
    * Для арт. 3300.14.01 і 3300.14.02 з пластикової надставкою
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] 420 420 420 420 445 445 445 445 445 145 3300. 14.00
720– 1020 720– 1985 720– 1020 720– 1020 745– 1045 745– 1045 745– 1045 745– 1045 745– 1045 170 3300. 14.01
720– 1985 720– 1985 720– 1985 720– 1830 745– 1855 745– 1370 1745– 1640 745– 1430 745– 1160 193 3300. 14.02

Надставки для під клас навантаження В125

  • Навантаження В 125 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 620 мм
  • Герметичний люк
  • Діаметр надставної бетонної плити Ø 1000 мм х 150 мм
  • Надставний елемент із пластику
    * Для арт. 3300.15.00 без пластикової надставки, тільки бетонна рама і чавунний люк B125
    * Для арт. 3300.15.01 і 3300.15.02 з пластиковою надставкою
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] 585 585 585 585 610 610 610 610 610 282 3300. 15.00
885– 1195 885– 1195 885– 1195 885– 1195 910– 1220 910– 1220 910– 1220 910– 1220 910– 1220 307 3300. 15.01
885– 1985 885– 1985 885– 1985 885– 1830 910– 1855 910– 1370 910– 1640 910– 1430 910– 1160 330 3300. 15.02

Надставки для під клас навантаження D400

  • Навантаження D 400 згідно з нормою EN 124
  • Бетонна рама, чавунний люк
  • Діаметр отвору люка Ø 620 мм
  • Герметичний люк
  • Діаметр надставної бетонної плити Ø 1000 мм х 150 мм
  • Надставний елемент із пластику
  • Можлива комплектація плитою розподілу навантаження з бетону Ø 1500 мм х 200 мм
*NS 2 ST 200 NS 2 ST 400 NS 4 ST 400 NS 4 ST 800 NS 5.5 ST 550 NS 5.5 ST 1100 NS 7 ST 700 NS 8.5 ST 850 NS 10 ST 1000 Вага [кг] Арт. сірий
T [мм] без зал. плити 865- 1985 865- 1985 865- 1985 865- 1830 890- 1855 890- 1370 890- 1640 890- 1430 890- 1160 330 3300. 17.00
T [мм] із зал. плитою 865- 1985 865- 1985 865- 1985 865- 1830 890- 1855 890- 1370 890- 1640 890- 1430 890- 1160 1030 3300. 16.00
Загальна інформація
АСО Каталог Cепаратори жируpdf
стр. 16-17 ACO Lipumax P-DApdf
Комплектуючі до сепараторів жиру
АСО Комплектуючі до сепараторів жируpdf
Сертифікати
Висновок державної санітарно-епідеміологічної експертизиpdf
Сертифікат відповідностіpdf
